Skocz do zawartości

Zdjęcie

4011 by Jontek


266 odpowiedzi na ten temat

#101 Share seweryn20

seweryn20

    Zaawansowany

  • Members
  • PipPipPip
  • 7626 postów
  • Płeć:Mężczyzna
  • Lokalizacja:B-B

Napisany 02 luty 2014 - 13:39

4011 by Jontek Mocowanie pługa przerobił byś spokojnie. Jak wspomniałem wyżej miałem zamocowany pług do wspornika 40-ki. Wspornik 60-ki jest drogi do tego dojdzie przeróbka maski.
Ta przystawka to wykorzystany jakiś wynalazek. Nie jest to oryginał bo do tego ciągnika czegoś takiego nie było. Osobiście napęd wirnika w 60-ce przez wom to sprawa niewygodna. Bo wyłączając napęd wyłączasz również pompę hydrauliczną. Do tego przekładnia na samym womie obniżająca wyjście w kierunku przodu ciągnika.
A co do podnośnika to nie jest to pilne. Na osi ramion podnośnika i drążku skrętnym wymienisz uszczelniacze bez zdejmowania plecaka.
KPK Kumurun Team

Reklama AgroFoto Ads

  • watermark
  • Reklama
4011 by Jontek Dzisiaj, 22:37
  •

#102 Share Jontek

Jontek

    Zaawansowany

  • Members
  • PipPipPip
  • 112 postów
  • Płeć:Mężczyzna

Napisany 02 luty 2014 - 15:04

4011 by Jontek Pewnie bym przerobił, choć ciężko to widzę. Trzeba by nadkładać na szerokości o tyle, żeby wyjść poza filtr paliwa. nie jest to robota na dwie godziny. Może latem się przyłożę, jeżeli pług poczeka tak długo, na razie muszę jak najszybciej zwolnić warsztat i zabrać się do zarabiania (chwilowo nie stać mnie nawet na zamrożenie tych 2 tysiączków). Brakuje mi do tego sprzęgła i szyb w kabinie, czyli jak wszystko dobrze pójdzie tygodnia.

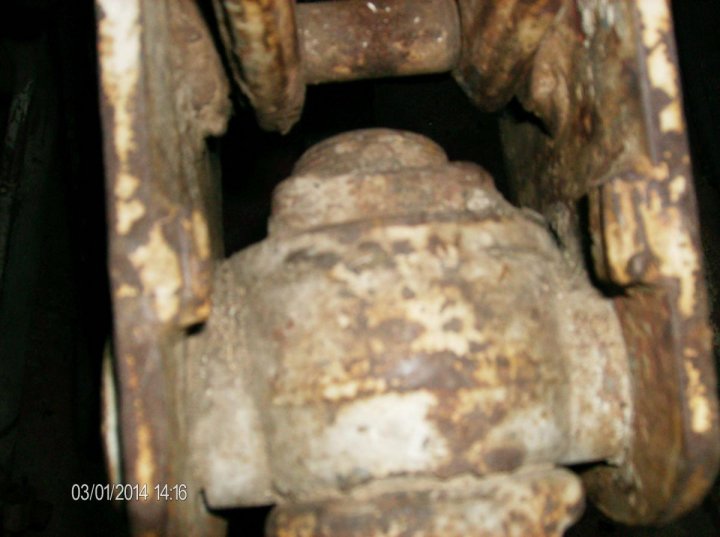

Ponieważ nie operuję fachowym słownictwem, to zilustruję pytania fotkami:

Drążek skrętny to to miejsce?
Obraz 025.jpg

Jeżeli tak, to grubsza robota, będzie znów tulejowanie, ponieważ:

Obraz 029.jpg
Luzy na zaczepie "reguluje się kluczem" wbijając go w odpowiednie miejsce.

oś ramion to tu?
Obraz 026.jpg
i tu?
Obraz 028.jpg

A co z WOMem, też można później uszczelnić, czy będzie trzeba zrzucać olej ze skrzyni?
Obraz 027.jpg

I przedostatnie pytanie, czy to:
Obraz 030.jpg
i to:
Obraz 031.jpg
na pewno powinno być zaspawane?

Ostatnie pytanie:
Obraz 032.jpg
co się tu kryje pod tą śrubą? Nie jest to aby miejsce na brakujące mi gniazdo hydrauliki?

Edytowany przez Jontek, 02 luty 2014 - 15:06.

Mój Ursus jak wierny pies. Gdzie stanie tam sika, znaczy miejsce zaznacza.
"Albowiem nie samym 'bynajmniej' człowiek żyje, formalnie..." - Lubię język polski i staram się go szanować.

#103 Share seweryn20

seweryn20

    Zaawansowany

  • Members
  • PipPipPip
  • 7626 postów
  • Płeć:Mężczyzna
  • Lokalizacja:B-B

Napisany 02 luty 2014 - 15:24

4011 by Jontek Drążek skrętny jest pomiędzy dwoma pokrywkami przykręconymi po bokach plecaka nad osią ramion. A oś ramion to właśnie ta na którą są nałożone.
W obu miejscach są oringi. Problem jest je jedynie wymienić na środku gdzie jest podłączony zaczep łącznika centralnego. Ale da się to zrobić.
Pod pokrywką na ostatnim zdjęciu jest regulacja zderzaka który współpracuje z drążkiem skrętnym. To nie ma nic wspólnego z hydrauliką. Brakujące gniazdo jest przyłączone zaraz obok tego co masz z góry plecaka. Zaczep nie powinien być zaspawany. Pewnie ktoś to zrobił bo gdy jest w oryginale wahliwy a masz wyrąbane ucho w przyczepie to niemożliwie to tłucze lub zapinał jakąś jednoosiową.
KPK Kumurun Team

#104 Share sebo1986

sebo1986

    Staram się byś lepszym..

  • Members
  • PipPipPip
  • 767 postów
  • Płeć:Mężczyzna
  • Lokalizacja:małopolska
  • Zainteresowania:Sport motoryzacja i po trochu wszystkiego

Napisany 02 luty 2014 - 15:55

4011 by Jontek seweryn20 a na czym dokładniej polega ta regulacja zderzaka? jak ją regulować?
Jontek ten zaczep górny jak nie masz przyczepy to zbędny jest i czasami przeszkadza.
..kooperacja na mocy paktu, mocy płynącej z kontaktu..

Zakaz klikania zielonych strzałek przy moich postach i polecania moich komentarzy.

#105 Share seweryn20

seweryn20

    Zaawansowany

  • Members
  • PipPipPip
  • 7626 postów
  • Płeć:Mężczyzna
  • Lokalizacja:B-B

Napisany 02 luty 2014 - 16:19

4011 by Jontek http://zapodaj.net/0...f5fb98.jpg.html
Mniej więcej tak to wygląda.
KPK Kumurun Team

#106 Share Jontek

Jontek

    Zaawansowany

  • Members
  • PipPipPip
  • 112 postów
  • Płeć:Mężczyzna

Napisany 02 luty 2014 - 16:42

4011 by Jontek Oki, czyli podnośnikiem się na razie nie zajmujemy, a wałek WOM? Najlepiej było by wymienić uszczelniacz przy spuszczonym oleju, prawda?
Potrzebne, czy nie, ma być skoro konstruktor przewidział ;)
No nie, spokojnie...
Marzy mi się odbudowa do poziomu "fabrycznego" z kilkoma zmianami, jak rozrusznik, alternator itp, wynikającymi z dostosowania się do nowocześniejszych wymagań (jazda z oświetleniem, czy praca w zimie).
Efekt jaki przedstawił vitoma w swoim wątku jest moim celem. Na najbliższe lata ;)
Z ciekawostek: dziś zauważyłem pierwszy duży wyciek płynu z chłodnicy... Koło pasowe przetarło wąż idący od pompy do dołu chłodnicy. Szlag i małe szlaczki by to trafiły... usterka za 5 złotych, a roboty na całe popołudnie.

Edytowany przez Jontek, 02 luty 2014 - 16:48.

Mój Ursus jak wierny pies. Gdzie stanie tam sika, znaczy miejsce zaznacza.
"Albowiem nie samym 'bynajmniej' człowiek żyje, formalnie..." - Lubię język polski i staram się go szanować.

#107 Share Tomasz78

Tomasz78

    Zaawansowany

  • Members
  • PipPipPip
  • 2191 postów
  • Płeć:Mężczyzna

Napisany 02 luty 2014 - 16:58

4011 by Jontek A nie lepiej napęd wirnika zrobić na hydro-motorze ,a dodatkową pompę podłączyć pod wom,to rozwiąże problem .

#108 Share Jontek

Jontek

    Zaawansowany

  • Members
  • PipPipPip
  • 112 postów
  • Płeć:Mężczyzna

Napisany 02 luty 2014 - 17:08

4011 by Jontek Też rozważam, choć czysto teoretycznie z braku materiału do badań. Tylko ile mocy potrzeba na taki pług. I ile za taki silnik trzeba dać, to się boję myśleć. A rzeźba ze stali to kilka wizyt w sklepie, kilka na szrocie trochę prądu...
Mój Ursus jak wierny pies. Gdzie stanie tam sika, znaczy miejsce zaznacza.
"Albowiem nie samym 'bynajmniej' człowiek żyje, formalnie..." - Lubię język polski i staram się go szanować.

#109 Share Tomasz78

Tomasz78

    Zaawansowany

  • Members
  • PipPipPip
  • 2191 postów
  • Płeć:Mężczyzna

Napisany 02 luty 2014 - 17:23

4011 by Jontek By trzeba przeliczyć zapotrzebowanie mocy i odpowiednie prędkości ,coś byś dopasował.W końcu wiele maszyn napędzanych jest w ten sposób i dają radę.

#110 Share sebo1986

sebo1986

    Staram się byś lepszym..

  • Members
  • PipPipPip
  • 767 postów
  • Płeć:Mężczyzna
  • Lokalizacja:małopolska
  • Zainteresowania:Sport motoryzacja i po trochu wszystkiego

Napisany 02 luty 2014 - 17:40

4011 by Jontek ten wąż był pewnie kiedyś źle założony i dlatego sie przetarł, ale roboty dużo z tym niema, 30 min i wymienione ze spuszczeniem i zalaniem płynu ;)
a olej trzeba spuścić :)

Edytowany przez sebo1986, 02 luty 2014 - 17:53.

..kooperacja na mocy paktu, mocy płynącej z kontaktu..

Zakaz klikania zielonych strzałek przy moich postach i polecania moich komentarzy.

Reklama AgroFoto Ads

  • watermark
  • Reklama
4011 by Jontek Dzisiaj, 22:37
  •

#111 Share Tomasz78

Tomasz78

    Zaawansowany

  • Members
  • PipPipPip
  • 2191 postów
  • Płeć:Mężczyzna

Napisany 02 luty 2014 - 17:54

4011 by Jontek Przyjrzałem się zdjęciom dokładnie i walek wom bym sobie odpuścił uszczelnianie przynajmniej na razie bo wygląda że zacieki są z góry a sam walek może być szczelny ,co do zaczepu to jak jest pospawany od środka to na naprawę szkoda czasu bo i tak nie jest orginalny tylko od c-360 ,orginalny miał trzy otwory do regulacji i szersze boki( tam gdzie jest włożony klucz na zdjęciu)powinien dochodzić do końca widełek od korpusu.

#112 Share sebo1986

sebo1986

    Staram się byś lepszym..

  • Members
  • PipPipPip
  • 767 postów
  • Płeć:Mężczyzna
  • Lokalizacja:małopolska
  • Zainteresowania:Sport motoryzacja i po trochu wszystkiego

Napisany 02 luty 2014 - 18:05

4011 by Jontek 40 stka miał oryginalnie wyprowadzone jedno gniazdo hydrauliki, a Ty masz widze przeniesione gniazdo oświetlenia tam gdzie jest 2 gniazdo hydrauliki w 60 tce ;)
ja to tak zrobiłem

http://zapodaj.net/6...2620be.jpg.html

Edytowany przez sebo1986, 02 luty 2014 - 18:27.

..kooperacja na mocy paktu, mocy płynącej z kontaktu..

Zakaz klikania zielonych strzałek przy moich postach i polecania moich komentarzy.

#113 Share Jontek

Jontek

    Zaawansowany

  • Members
  • PipPipPip
  • 112 postów
  • Płeć:Mężczyzna

Napisany 02 luty 2014 - 19:40

4011 by Jontek Sebo, nie publikuj takich zdjęć, ja Cię proszę... Kiedy u mnie tak będzie wyglądać...
Mój Ursus jak wierny pies. Gdzie stanie tam sika, znaczy miejsce zaznacza.
"Albowiem nie samym 'bynajmniej' człowiek żyje, formalnie..." - Lubię język polski i staram się go szanować.

#114 Share sebo1986

sebo1986

    Staram się byś lepszym..

  • Members
  • PipPipPip
  • 767 postów
  • Płeć:Mężczyzna
  • Lokalizacja:małopolska
  • Zainteresowania:Sport motoryzacja i po trochu wszystkiego

Napisany 02 luty 2014 - 20:11

4011 by Jontek Powoli do przodu i zrobisz ;)
..kooperacja na mocy paktu, mocy płynącej z kontaktu..

Zakaz klikania zielonych strzałek przy moich postach i polecania moich komentarzy.

#115 Share Jontek

Jontek

    Zaawansowany

  • Members
  • PipPipPip
  • 112 postów
  • Płeć:Mężczyzna

Napisany 03 luty 2014 - 17:32

4011 by Jontek <p>Tak, mając na głowie niedokończony dom, pracę na etacie do południa i na swoim po południu... Będę musiał żyć sto lat! Mam nadzieję, że do tego czasu nie przestaną robić części zamiennych...
W wolnych chwilach powstają rolki prowadzące do drzwi kabiny, bo założone tam przez poprzedników podkładki się nie sprawdzały. Foto ,jak tylko odbiorę.
No to rolki:
Obraz 037.jpg
Dla potomnych: wymiary rolki: fi10/fi24/7
Do usunięcia obrobionej ośki zaniosłem na porządną maszynę do odwiercenia, a wystarczył młotek, pobijak i jedno dobre "puk", od strony spawu, przeciwnej niż ośka wystaje.
W to miejsce nowy pręt fi10 długi też na 10, a, byłbym zapomniał - ze stali gatunek 45, bo ona się utwardza przy spawaniu

Edytowany przez Jontek, 04 luty 2014 - 20:45.

Mój Ursus jak wierny pies. Gdzie stanie tam sika, znaczy miejsce zaznacza.
"Albowiem nie samym 'bynajmniej' człowiek żyje, formalnie..." - Lubię język polski i staram się go szanować.

#116 Share czacha17 czacha17

czacha17
  • thumbphoto
  • Guests

Napisany 04 luty 2014 - 16:40

4011 by Jontek Jontek masz kolegę z podobnym ciągnikiem do twojego - http://www.agrofoto....moc-w-remoncie/

#117 Share Jontek

Jontek

    Zaawansowany

  • Members
  • PipPipPip
  • 112 postów
  • Płeć:Mężczyzna

Napisany 04 luty 2014 - 20:42

4011 by Jontek Mamy trochę odmienne cele, ale generalnie co dwa źródła informacji, to nie jedno, więc będę zaglądał. Właśnie kolega mi przypomniał, że nie mam rozdzielacza hamulców, tylko trójnik - chętnie nabędę.
Mój Ursus jak wierny pies. Gdzie stanie tam sika, znaczy miejsce zaznacza.
"Albowiem nie samym 'bynajmniej' człowiek żyje, formalnie..." - Lubię język polski i staram się go szanować.

#118 Share seweryn20

seweryn20

    Zaawansowany

  • Members
  • PipPipPip
  • 7626 postów
  • Płeć:Mężczyzna
  • Lokalizacja:B-B

Napisany 04 luty 2014 - 22:48

4011 by Jontek W swojej założyłem tam łożyska. To ustrojstwo pracuje w takim syfie że z czasem rolki przestają się obracać i wyciera się w jajco. Smarowanie tylko pogarsza sprawę bo zbiera się tam bród.
Nowego rozdzielacza raczej już nie kupisz.
KPK Kumurun Team

#119 Share ptaszyna

ptaszyna

    Zaawansowany

  • Members
  • PipPipPip
  • 1632 postów
  • Płeć:Mężczyzna
  • Lokalizacja:powiat toruński

Napisany 04 luty 2014 - 22:51

4011 by Jontek

Potrzebujesz podstawy tej przykręcanej do zbiornika ,na to nakładka blaszana pod zegar i dopiero zegar ,

Podstawa może być oryginalna tylko ktoś wyciął otwór na bezpieczniki z boku, łatwo to sprawdzić bo jest tabliczka znamionowa tylko zamalowana Znalazłem blachę mogę się pozbyć

Załączone miniaturki

  • DSC00532.JPG

Edytowany przez ptaszyna, 04 luty 2014 - 23:03.


Reklama AgroFoto Ads

  • watermark
  • Reklama
4011 by Jontek Dzisiaj, 22:37
  •

#120 Share Jontek

Jontek

    Zaawansowany

  • Members
  • PipPipPip
  • 112 postów
  • Płeć:Mężczyzna

Napisany 05 luty 2014 - 17:58

4011 by Jontek Podstawa nie jest raczej oryginalna, bo przy dźwigni biegów jakieś takie dziwne podgięcie jest... Choć z kolei oprawa okrągłych zegarów na jakimś dospawanym blaszysku się trzyma...
Jak już przyślesz i przymierzę, to opiszę co i jak.
PS Jak kupowałem dziś wałek pod pedały to pan w sklepie polecał mi siemering o wewnętrznej średnicy 24 zamiast 25. Że niby pomaga to na kasowanie luzów wałka...Nie przyjąłem oferty, stwierdzając, że wolę tulejować. Teraz nie wiem, czy dobrze zrobiłem. Co sądzicie?

Edytowany przez Jontek, 05 luty 2014 - 20:17.

Mój Ursus jak wierny pies. Gdzie stanie tam sika, znaczy miejsce zaznacza.
"Albowiem nie samym 'bynajmniej' człowiek żyje, formalnie..." - Lubię język polski i staram się go szanować.
