Claas Mercator

[wojtoon]

witam mam małe pytanko odpaliłem dzisiaj mojego mercatora 75 i ciężko chodzi pedał sprzęgła i nie mogę wrzucić biegów na chama by weszły:( co może być przyczyną jak odstawiałem kombajn po sezonie wszystko było ok i jeszcze jedno jak na kole od pasa jezdnego jest przewód hydrauliczny z tymi trzema śrubami na imbus strasznie mi olej chlapie dużo roboty żeby to zlikwidować?





Sprzęgło. Regulacja, a w najgorszym wypadku wymiana.





Olej na podajniku zbożowym jak mniemam.

Dwie 19stki do przewodu, klucz imbusowy (chyba 6mm) i wyciągasz wszystko. Wyjdzie ci takie 1,5 kg żeliwnego odlewu w którym w środku będzie tłoczek. Wyciągasz ten tłoczek. Wewnątrz masz na ściankach zaraz przy wylocie dwa O-ringi (34,2 x 3,0). W oryginale powinny być tam jeszcze dwa skórzane okurzacze założone w te same kanały, ale primo - ktoś mógł to już rozbierać, secundo - trudno je dostać, tertio - jeszcze trudniej założyć. Teraz czas na klucz programu. Na samym końcu będziesz miał mały gumowy uszczelniacz i plastikowy pierścień dystansowy. Coś takiego http://www.agrofoto.pl/forum/topic/18506-claas-mercator/page__st__720#entry116327 Muszisz to wyciągnąć i założyć w kolejności plastik>guma. Ten guowy uszczelniacz powinien być założony kanałem do wierzchu (olej który powstrzymuje dodatkowo go rozpiera).

Teraz wystarczy złożyć wszystko w odwrotnej kolejności. Czas pracy (z gotowymi częściami) dla wprawnego i zręcznego człowieka to nawet poniżej 15 min.



Teraz obrazki.



nr 10 - 630211.1

nr 11 - 712361.2 lub do numeru seryjnego kombajnu 57008264 630208.0

nr 13 - 630214.1

i opcjonalnie nr 37 - 239110.0









_______________________________________________



A teraz prośba odemnie. Byłby ktoś tak dobry i zobaczył pod co ma podpięte kable od licznika motogodzin. Zadowolę się też szchematem instalacji.

[Gość Profil usunięty]

Licznik motogodzin jest podłączony pod regulator napięcia.

[Joiner]

Wstawiam na prośbę użytkownika fza.

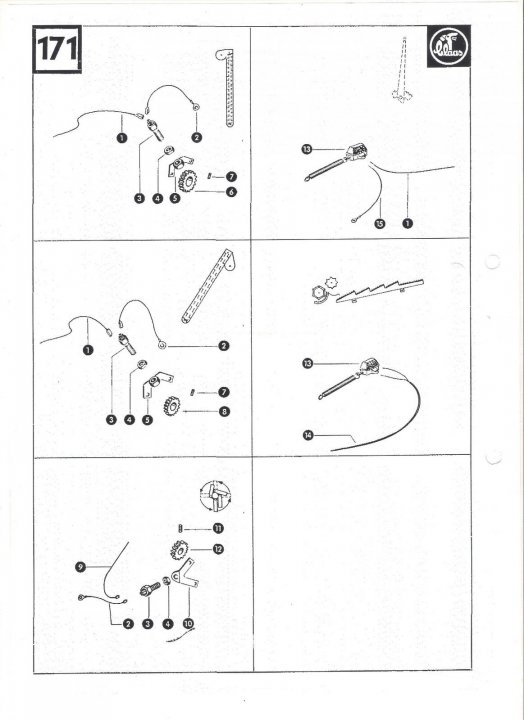

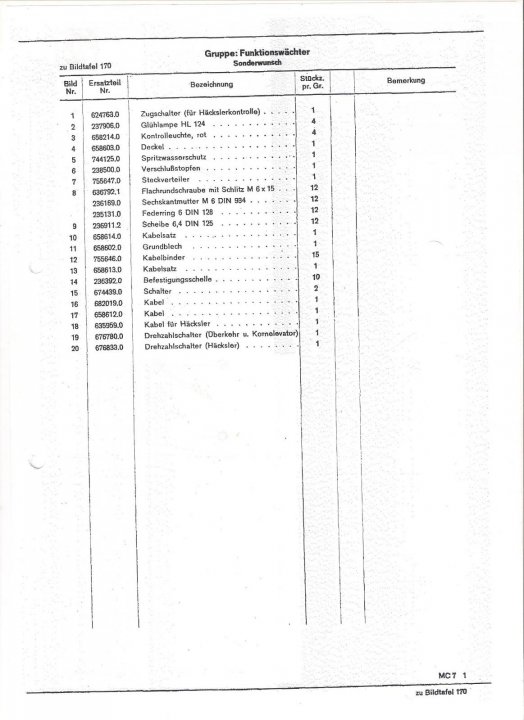

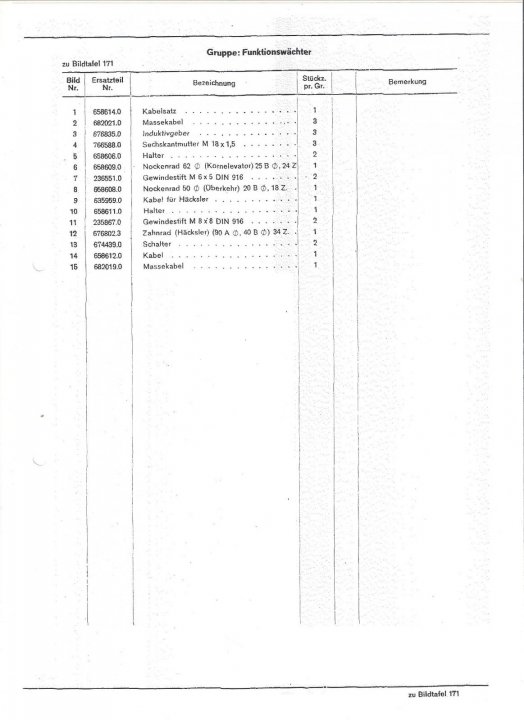

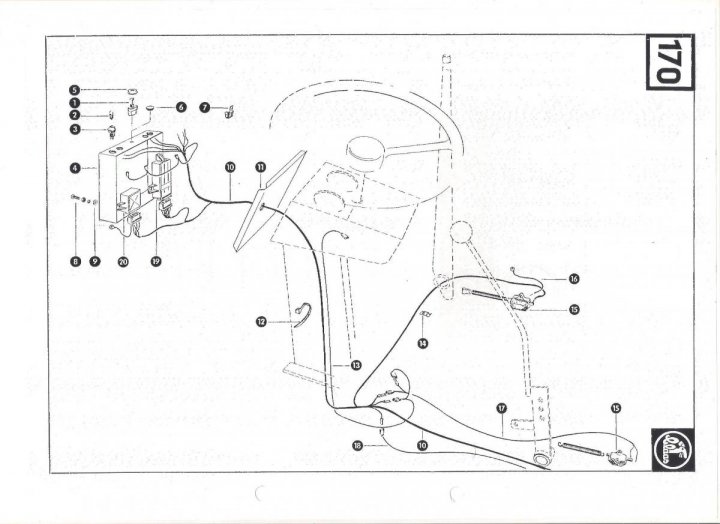

Może komuś przy okazji się jeszcze przyda. Dodatkowe czujniki w mercatorze. (Skan z katalogu części).



Edytowane 7 Lipca 2013 przez Joiner

[radzio445]

Witam ! skąd przenosi się napęd na sieczkarnie w mercatorze ? Pilnie potrzebuje odpowiedzi. Pozdrawiam

[farmervip]

Musisz mieć dodatkowe koło przy jednym z kół napędzających młócarnie, tym na wale jezdnym

[radzio445]

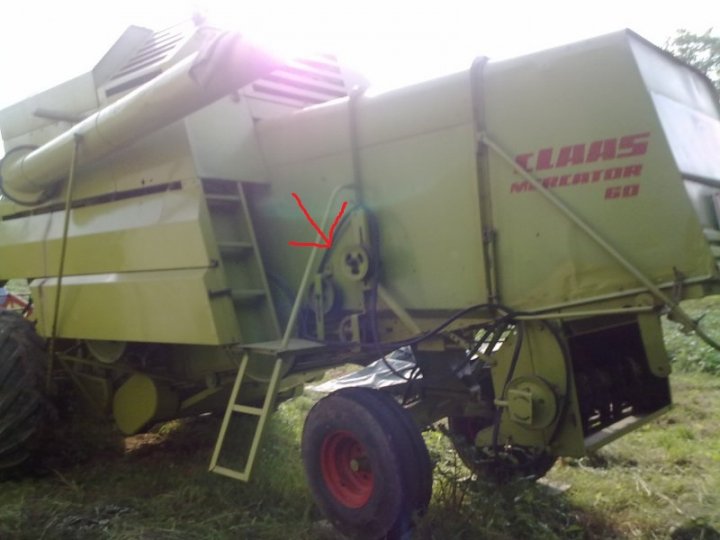

Montuje się podobno dodatkowe kółko na wale od wytrząsaczy tylko u mnie z tej strony co na zdjęciu jest to koło zamontowane to wystaje bardzo mało tego wału i nie będzie się dało nabić koła. Co z tym zrobić ? Z góry dziękuje za odpowiedż

Edytowane 7 Lipca 2013 przez radzio445

[farmervip]

No chyba napęd z wytrząsaczy to tak nie bardzo, jakie tam obroty osiągniesz?? przecież wytrząsacze chodzą wolno a sieczkarnia potrzebuje dużych obrotów

[Joiner]

Co? Z wytrząsaczy? :blink:

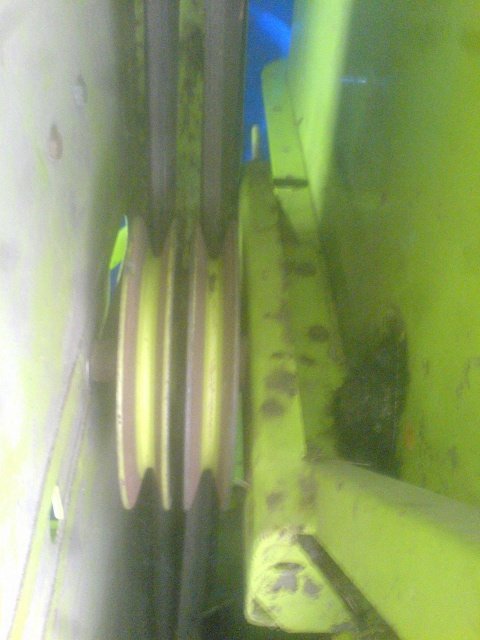

Przyjrzyj się na zdjęciu. Koło jest na pionowej szynie zamontowane, co oznacza, że ma za zadanie napinać pasek. Logika tak nakazuje, prawda?



Dla rozwiania wszelkich wątpliwości:

Edytowane 8 Lipca 2013 przez Joiner

[wdaniel]

dzięki za informacje, a mam jeszcze pytanie czy nie zmieniałes klepiska? bo pono do kukurydzy potrzebne jest inne klepisko i czy montowałeś przesłony na bęben młócący między cepami?

nic przy młocarni nie zmieniałem prócz małych obrotów i w wibracje mi nie wpadała. Z tymi małymi obrotami też uważaj i śledź obrotomierz młocarni, by ci nie stanęła. Ale to na słuch też weźmiesz i jak będzie miała ciężko, to przyspieszacz lekko do tyłu. W tym roku mam zamiar jeszcze od jakiegoś żyda odkupić sito otworowe 16 i też wjeżdżam w kukurydzę.

Co do napędu sieczkarni - koło jest pod klapą z tyłu. Ja mam tam też taki haczyk, że jak sieczkarnie odpinam, to pasek podwieszam. Co do napinania - jak zakładam sieczkarnię, to sam się napina, składam - luzuje się. Jak to nie wystarcza, to naciągam na rolkach widocznych na zdjęciu kolegi, bo tam mam jedno kółko do napinania. Jak mi się przypomni, to po powrocie z pracy zrobię zdjęcie i wstawię...

Edytowane 8 Lipca 2013 przez wdaniel

[radzio445]

Mógł by ktoś wstawić zdjęcie gdzie to koło się znajduje będe bardzo wdzięczny Pozdrawiam

Edytowane 8 Lipca 2013 przez radzio445

[wdaniel]

a ja jeszcze mam takie pytanie - też wam sieczkarnia idzie tak nisko, jak macie ją złożoną? w zeszłym roku jak kosiłem, to jak kółka tylnie przy cofaniu przez miedzę przejechały, to mi ją urwało... Macie jakieś lekarstwo na to?

[Gość Profil usunięty]

Lekarstwem jest składanie kierownicy rozrzucającej sieczkę. Jak potrzebujecie fotki napędu sieczkarni to później mogę je zrobić i tu wstawić.

[radzio445]

Dobra, Panowie wiem już wszystko. Dzisiaj oglądałem sieczkarnie i wiem co i jak z napędem. Niestety zła wiadomosć, u mnie na wale głównym nie ma dodatkowego koła które napędza sieczkarnie. Jeśli ktoś wie gdzie mogę dostać takie koło będe bardzo wdzięczny za podpowiedż a jeśli nie znajdę koła to zostaje mi tylko belarka. Sieczkarnia jest mi potrzebna głównie do ścięcia słomy z rzepaku. Pozdrawiam !!!

[marian7k]

Niektóre merkatory i chyba wszystkie senatory mają naped sieczkarni z silnika na dodatkowe sprzęgło a ze sprzęgła na sieczkarnię.

[rafalap]

pilnie poszukuję sita żaluzjowego górnego do mercatora - wymiary 93x108cm!!!!

[mariank1]

witam

posiada ktos tabele punktów smarnych merkatora lub senatora czytalem w necie ze takie są

[wdaniel]

u mnie na wale głównym nie ma dodatkowego koła które napędza sieczkarnie.

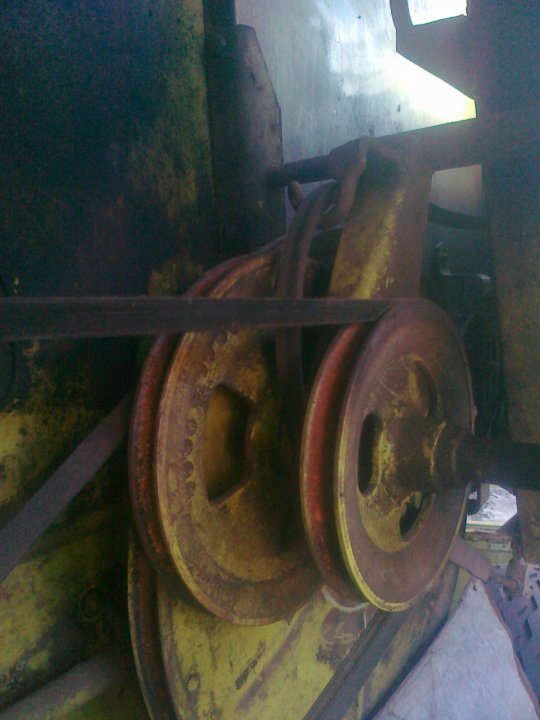

O jakim ty wale głównym piszesz? Ja mam to rozwiązane w ten sposób: Pasek, który wisi na haczyku jest od sieczkarni, a przychodzi na te puste koło pasowe. Jak się nie mylę, to jest to napinacz.

[radzio445]

To co na zdjęciu to gość dorzuca tylko nie chce zdjąć tego koła z głównego wału co napędza sieczkarnie a ja go właśnie nie mam. Nie mam skąd wziąść napędu ;(

[marian7k]

Pokazałeś na focie pasek który idzie od wału głównego.

[farmervip]

To co na zdjęciu to gość dorzuca tylko nie chce zdjąć tego koła z głównego wału co napędza sieczkarnie a ja go właśnie nie mam. Nie mam skąd wziąść napędu ;(





Poszukaj u gości co rozbierają kombajny, ja też miałem zamiar zakładać sieczkarnie i za koło powiedzieli mi 500zł, na allegro pełno jest takich co mają używane części

[wdaniel]

Pokazałeś na focie pasek który idzie od wału głównego.

a no tak - zrobiłem tylko zdjęcie na szybko, bo myślałem, że o to mu chodzi. Ja tylko z tego haczyka zdejmuję pasek, nakładam na koło pasowe i podnoszę sieczkarnię - pasek sam się napina i wszystko piknie działa. Czas założenia sieczkarni - nawet nie pół minuty i można pracować. Kolega, co ma bizona, jak się dowiedział, że kupuję mercatorka z sieczkarnią, to mi nadawał, że do tego trza 2 osoby, by to założyć itd... To mu na polu pokazałem jak się zakłada... W końcu przyznał, że jednak w claasie jest to wszystko bardziej dograne niż w bizonie

[adrianb]

Ja też potrzebuję tabele punktów smarowania do mercatora. Jeśli ktoś coś ma takiego to jest mile widziane na forum.

[Joiner]

Mogę wam wstawić wszystko, tylko pytanie do KRISTOFORn'a, mogę wstawić tu jako załączniki te wszystkie rysunki czy jakoś spakować i dodać do pobrania?

[Gość Profil usunięty]

Nie wiem czy to Ci się uda z racji ograniczeń miejsca.

Jak chcesz wstawić linki gdzie można przydatne informacje znaleźć to proszę bardzo, choć poręczniej by było linki niż pliki.

Przykładowo katalogi części są ogólnie dostępne choćby na stronce Korbanków.

[wdaniel]

katalog katalogiem, lecz w języku niemieckim. Mi by się też instrukcja (nie katalog części) przydała
