instrukcja napraw 5XX 6XX

witam wszystkich forumowiczów;) czy posiada ktoś instrukcje napraw mf 595 lub 590 albo podobnego z nsilnikiem a4.318 (np. 698, 3XX)



Reklama AgroFoto Ads

  • watermark
  • Reklama
instrukcja napraw 5XX 6XX Dzisiaj, 19:43
  •

#2 Share ASOGCURSUS

ASOGCURSUS

    Zaawansowany

  • Members
  • PipPipPip
  • 410 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Siemiatycze

Napisany 26 listopad 2014 - 17:10

instrukcja napraw 5XX 6XX

Posiadam instrukcję napraw w języku polskim orginalna wydana dla ZPC Ursus są to ciągniki  MF 550,565,575,590,opisane trzy typy silników AD.3152,A.236,A4.248,W mf 590 jest to silnik A4.248


Naprawy ciągników Ursus,regeneracja pomp hydraulicznych tłoczkowych i podnośników,sprzęgieł WOM,montaż niezależnej hydrauliki zewnętrznej ,zwiększanie udźwigu podnośnika o 1000kg w ciągnikach Ursus 4514,5314 tel. 513982414



Kupię uszkodzone sprzęgła hydruliczne wom i pompy tłoczkowe Massey Ferguson


#3 Share ben87

ben87

    Zaawansowany

  • Members
  • PipPipPip
  • 141 postów
  • Płeć:Mężczyzna

Napisany 26 listopad 2014 - 23:15

instrukcja napraw 5XX 6XX

mi chodzi o silnik A4. 318. ale instrukcja do mf 590 też może być. bo poza silnikiem to to samo jest w 595. a czy kolego możesz mi ją w jakiś sposób udostępnić?

a jeżeli ktoś jeszcze posiada instrukcje do silnika a4.318 to było by super bo do tego silnika nie można nigdzie znaleźć



#4 Share baggio

baggio

    Nowicjusz

  • Members
  • Pip
  • 20 postów
  • Płeć:Mężczyzna

Napisany 02 grudzień 2014 - 18:37

instrukcja napraw 5XX 6XX

Orientuje się ktoś może na ile instrukcja napraw i katalog części z ursusa np 4514 czy 5314 pasuje do tylnego mostu(hydraulika,podnośnik, załączanie przedniego napędu, wom, hamulce) w MF 690? Będę go musiał rozebrać, bo przedni napęd drapie tylko przy większych obrotach, a wywrot dobrze działa mi tylko z podnośnika, a na hydraulice zewnętrznej tylko na pusto podnosi



#5 Share akmaly

akmaly

    Zaawansowany

  • Members
  • PipPipPip
  • 2131 postów
  • Płeć:Mężczyzna

Napisany 02 grudzień 2014 - 19:25

instrukcja napraw 5XX 6XX

Odnośnie porównań 4514 czy 5314 do MF 690:

- Inny silnik bo w MF jest A4.248 czyli większy brat A4.236 ( blok ten sam ale większe tłoki, korbowody itd., osprzęt taki sam)

- Skrzynia zależy bo mogą być takie same ( standard MF w tym modelu to 12+4 czyli opcja w ursusie ale tam podstawowa była 8+2)

- Tylny most - obudowa, zwolnice, przekładnia główna taka sama a co do reszty to zarówno MF jak i ursus miał sporo różnych modeli, np WOM mechaniczny i hydrauliczny, pompa hydrauliki jak się nie mylę to w ursusach jedna a w MF były podwójne tzn. podnośnik i hydraulika osobne choć wydaje mi się że tak może też być w ursusach.)

- Przedni most  -tu już zupełnie inne rozwiązania ponieważ Ursus kupił licencję od Landini ( wtedy wykupiona przez MF i seria MF3xx miała takie same rozwiązanie czyli wał z boku) a MF serii 6xx ma wał centralnie gdzie w ursusie idzie z boku. Jest też inne przełożenie więc przekładnia raczej inna i nie należy do najtańszych w MF ( ogólnie remont przedniego napędu nie jest najtańszy).



#6 Share baggio

baggio

    Nowicjusz

  • Members
  • Pip
  • 20 postów
  • Płeć:Mężczyzna

Napisany 02 grudzień 2014 - 20:39

instrukcja napraw 5XX 6XX

Przedni napęd mechanicznie mam sprawny, tu problem leży we włączaniu go hydraulicznie. Pompa zębata w korpusie jest włożona z ursusa w z 2010r, ale gdzieś musi tracić się cisnienie, dlatego napęd drapie tylko przy wyższych obrotach silnika. Wiem, że pompy można wsadzać z Ursusa, tarczki womu także, obudowa tylnego mostu jest ta sama, ciekawy jestem co jeszcze pasuje i jak się to ma z katalogami odnośnie tyłu ciągnika. Co do napędu, wiem, że w Ursusach jest podobnie jak w Landini jeśli chodzi o wał z boku co w sumie dla mnie wydawało się lepszym rozwiązaniem, ale to nie ważne, Chodzi mi o sam sposób załączania przedniego napędu hydraulicznie przez pompę zębatą, Czy w Ursusie 4514/5314 może być podobnie  jak w MF 690?



#7 Share ASOGCURSUS

ASOGCURSUS

    Zaawansowany

  • Members
  • PipPipPip
  • 410 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Siemiatycze

Napisany 02 grudzień 2014 - 21:10

instrukcja napraw 5XX 6XX

W Ursusie 4514/5314 napęd włączany jest mechanicznie a w MF 690 hydraulicznie poprzez elektrozawór,pompę z ursusa da się zamontować,ale ona ma tylko jedną sekcję nie będziesz miał niezależnej hydrauliki zewnętrznej


Naprawy ciągników Ursus,regeneracja pomp hydraulicznych tłoczkowych i podnośników,sprzęgieł WOM,montaż niezależnej hydrauliki zewnętrznej ,zwiększanie udźwigu podnośnika o 1000kg w ciągnikach Ursus 4514,5314 tel. 513982414



Kupię uszkodzone sprzęgła hydruliczne wom i pompy tłoczkowe Massey Ferguson


#8 Share baggio

baggio

    Nowicjusz

  • Members
  • Pip
  • 20 postów
  • Płeć:Mężczyzna

Napisany 02 grudzień 2014 - 21:20

instrukcja napraw 5XX 6XX

Dzięki, to jeden problem rozwiązany, rozumiem, że ursusowska pompa zębata nie wpływa negatywnie na napęd i WOM?

ok dzięki za odp, bo mam zębatą z tucholi jednosekcyjną założoną, i muszę jezdzić bez belki bo podnosnik dzwiga dyszel co jest z deka denerwujące. Czyli ta pompa byłaby własciwa do mojego MF:

http://www.sklep.miz...ign=okazje.info


Edytowany przez baggio, 02 grudzień 2014 - 21:40.


#9 Share ASOGCURSUS

ASOGCURSUS

    Zaawansowany

  • Members
  • PipPipPip
  • 410 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Siemiatycze

Napisany 02 grudzień 2014 - 21:31

instrukcja napraw 5XX 6XX

Podłącz manometr  między elektrozawór a przystawkę przedniego napędu jak będziesz miał 17 atm to będzie świadczyć że pompa dobra


Naprawy ciągników Ursus,regeneracja pomp hydraulicznych tłoczkowych i podnośników,sprzęgieł WOM,montaż niezależnej hydrauliki zewnętrznej ,zwiększanie udźwigu podnośnika o 1000kg w ciągnikach Ursus 4514,5314 tel. 513982414



Kupię uszkodzone sprzęgła hydruliczne wom i pompy tłoczkowe Massey Ferguson


#10 Share marian7k

marian7k

    Zaawansowany

  • Members
  • PipPipPip
  • 462 postów
  • Płeć:Mężczyzna

Napisany 04 luty 2015 - 21:09

instrukcja napraw 5XX 6XX

Mam prośbę do kolegów o podanie mi kolejności i momenty dokręcenia głowicy w perkins A4.318 w ciągniku MF 595.



Reklama AgroFoto Ads

  • watermark
  • Reklama
instrukcja napraw 5XX 6XX Dzisiaj, 19:43
  •

#11 Share ben87

ben87

    Zaawansowany

  • Members
  • PipPipPip
  • 141 postów
  • Płeć:Mężczyzna

Napisany 04 luty 2015 - 23:46

instrukcja napraw 5XX 6XX

moment to około 12 - 13

kolejności nie pamietam



#12 Share marian7k

marian7k

    Zaawansowany

  • Members
  • PipPipPip
  • 462 postów
  • Płeć:Mężczyzna

Napisany 05 luty 2015 - 07:48

instrukcja napraw 5XX 6XX

Może wiesz gdzie szukać jakiś link.



#13 Share emilchaja

emilchaja

    Zaawansowany

  • Members
  • PipPipPip
  • 344 postów
  • Płeć:Mężczyzna
  • Lokalizacja:świętokrzyskie ok. jedrzejowa

Napisany 06 luty 2015 - 11:32

instrukcja napraw 5XX 6XX




Moment dokręcania 149N.m, oczywiście w trzech etapach.

Edytowany przez emilchaja, 06 luty 2015 - 11:35.


#14 Share ben87

ben87

    Zaawansowany

  • Members
  • PipPipPip
  • 141 postów
  • Płeć:Mężczyzna

Napisany 06 luty 2015 - 18:04

instrukcja napraw 5XX 6XX

Moment dokręcania 149N.m, oczywiście w trzech etapach.



czy te dane masz napewno do tego silnika???

bo ten moment to troche duży......

przy tych siłach to okucia uszczelek pękają i przez to wypala uszczelke



#15 Share emilchaja

emilchaja

    Zaawansowany

  • Members
  • PipPipPip
  • 344 postów
  • Płeć:Mężczyzna
  • Lokalizacja:świętokrzyskie ok. jedrzejowa

Napisany 07 luty 2015 - 09:33

instrukcja napraw 5XX 6XX Dane kolego pochodzą z instrukcji napraw silnika A4.3182 a moment który podałeś bardziej pasuje do silników A4.236 i A4.248 bo wynosi 135.5 N.m. a szpilki wkręcane w blok dla wszystkich trzech silników dokręca się momentem 32.5 N.m. Pozdrawiam.

#16 Share akmaly

akmaly

    Zaawansowany

  • Members
  • PipPipPip
  • 2131 postów
  • Płeć:Mężczyzna

Napisany 07 luty 2015 - 22:46

instrukcja napraw 5XX 6XX

12-13 w jakich jednostkach bo jak w Nm to sorki i nie będę się śmiał ale taki moment to Pudzian ma w palcach:)

Dla A4.236 w polskim wydaniu zalecają dokręcać w 3 etapach do 100Nm na krzyż ( zaczynasz od 2 środkowych i na krzyż).

Natomiast Ursus w Chełmnie zaleca dużo więcej w zakresie 132-137 Nm i ja takie stosuję ( dla silnika A4.248). Jeszcze nie miałem problemów z uszczelką ale u mnie warunek jeden - pomiar bloku i planowanie głowicy.

Wydaje mi się że A4.318 jest bardzo zbliżony do A4.236 czy A4.248 i moment podany przez kolegę @emilchaja jest jak najbardziej poprawny.



#17 Share ASOGCURSUS

ASOGCURSUS

    Zaawansowany

  • Members
  • PipPipPip
  • 410 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Siemiatycze

Napisany 08 luty 2015 - 08:52

instrukcja napraw 5XX 6XX

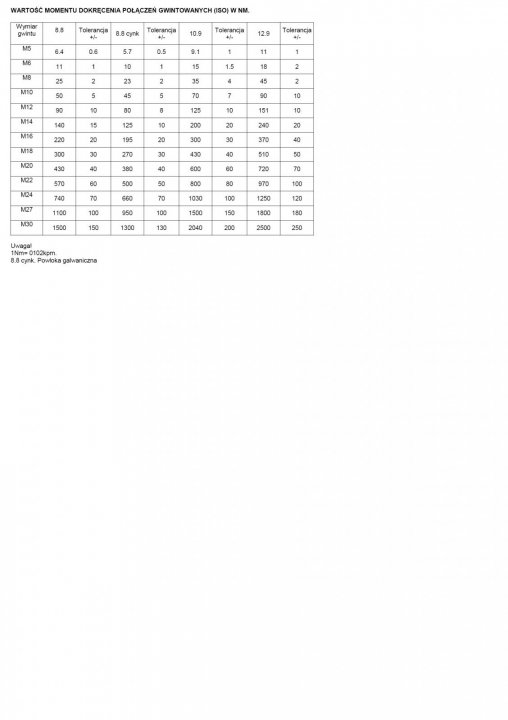

Momenty ogólnie

Załączone miniaturki

  • Momenty dokręcania.jpg

Naprawy ciągników Ursus,regeneracja pomp hydraulicznych tłoczkowych i podnośników,sprzęgieł WOM,montaż niezależnej hydrauliki zewnętrznej ,zwiększanie udźwigu podnośnika o 1000kg w ciągnikach Ursus 4514,5314 tel. 513982414



Kupię uszkodzone sprzęgła hydruliczne wom i pompy tłoczkowe Massey Ferguson


#18 Share akmaly

akmaly

    Zaawansowany

  • Members
  • PipPipPip
  • 2131 postów
  • Płeć:Mężczyzna

Napisany 08 luty 2015 - 20:11

instrukcja napraw 5XX 6XX

No ok ale w przypadku głowicy silnika to nie ma ogólnie.



#19 Share _Grzesiek_5

_Grzesiek_5

    Użytkownik

  • Members
  • PipPip
  • 73 postów
  • Płeć:Mężczyzna

Napisany 24 luty 2015 - 21:00

instrukcja napraw 5XX 6XX witam, powiele pytanie posiada ktoś instrukcje napraw czy katalog do MF 595? czy to jest do dostania bo mam cały czas z tym problem i nie mogę nigdzie znaleźć,bym był bardzo wdzięczny za pomoc. muszę rozebrać wzmacniacz momentu i by mi się do tego przydała

Reklama AgroFoto Ads

  • watermark
  • Reklama
instrukcja napraw 5XX 6XX Dzisiaj, 19:43
  •

#20 Share ASOGCURSUS

ASOGCURSUS

    Zaawansowany

  • Members
  • PipPipPip
  • 410 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Siemiatycze

Napisany 25 luty 2015 - 07:31

instrukcja napraw 5XX 6XX

Trzysta zl i masz dwie części instrukcji napraw w języku polskim jest tam opisany multipower


Naprawy ciągników Ursus,regeneracja pomp hydraulicznych tłoczkowych i podnośników,sprzęgieł WOM,montaż niezależnej hydrauliki zewnętrznej ,zwiększanie udźwigu podnośnika o 1000kg w ciągnikach Ursus 4514,5314 tel. 513982414



Kupię uszkodzone sprzęgła hydruliczne wom i pompy tłoczkowe Massey Ferguson
