Instalacja elektryczna c330m

[ŻakowskiSławomir 206]

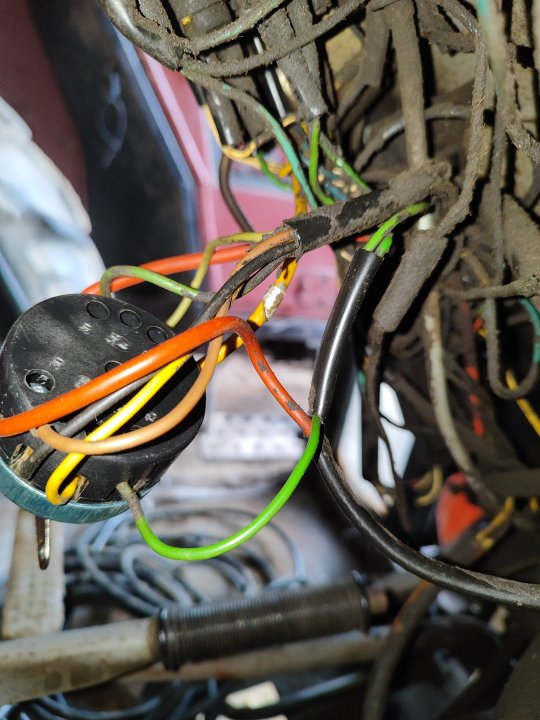

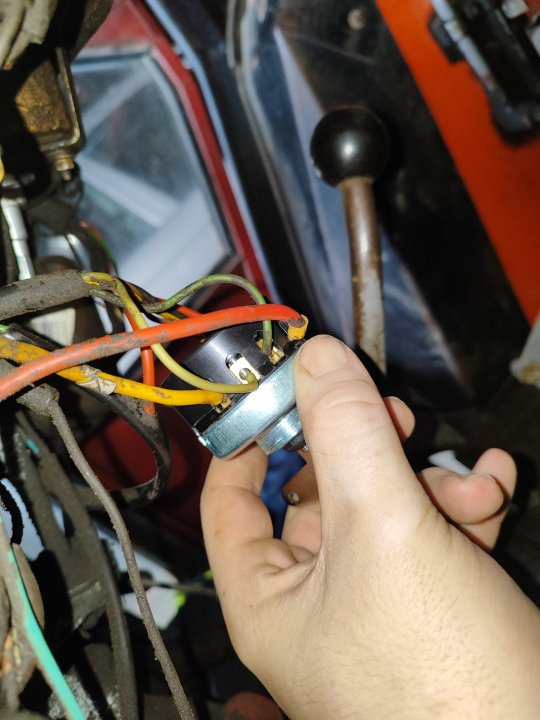

Witam, mam problem w swojej c330m, od jakiegoś czasu ciągnik zaczął wariować w kwestii instalacji,  iskrzył na akumulatorze, palił przerywacz kierunkowskazów itd, wie ktoś jak prawidłowo powinny być podpięte kablę w stacyjce ? mam wrażenie że wszystko jest wymieszane ze sobą i tu jest problem.

[akmaly 709]

Bez obrazy ale prostszej instalacji w ciągniku raczej nie spotkasz.

Poszukaj schemat w sieci i i sprawdź.

Co do stacyjki:

30 - zasilanie

56a - światła długie

56b - światła krótkie

57 - światła pozycyjne

54 - rozrusznik, sygnał, kierunkowskazy, światło hamowania

15 - lampka kontrolna ładowania

58 - światła tylne, oświetlenie tablicy, reflektor tylny



Przerywacz kierunkowskazów, jeden przewód do bezpiecznika nr 5 ( drugi od końca, 1. światła pozycyjne ) a drugi do środkowego złącza w przełączniku kierunkowskazów.

Wyjmij bezpiecznik nr 5 i zobacz czy dalej iskrzy przy podłączaniu akumulatora

Sprawdzałeś napięcie alternatora?



Edytowano 21 Luty przez akmaly

[ŻakowskiSławomir 206]

W takim razie jeszcze raz posprawdzam co do czego idzie. Główne problem był taki że kontrolka od ciśnienia oleju zapalała się tylko przy kręceniu rozrusznikiem i tak samo kierunki, działają tylko przy przekręcaniu dźwigni od zapalenia. Więc pewnie tu są kable zamienione

[akmaly 709]

Sprawdź:

Stacyjka 54 do Przełącznik świec żarowych ( odpalanie ) 15

przełącznik świec żarowych 50 do włącznika elektromagnetycznego rozrusznika

Sprawdź czy świece żarowe nie mają zwarcia

[ŻakowskiSławomir 206]

nawet po podłączeniu jest sytuacja bez zmian, jutro będe działał, bo wszystko śmiga, tylko jak przekręce zapłon, po wyłączeniu zapłonu ani kierunki ani kontrolka oleju nie działa, gdzieś jest zwarcie pewnie

2 godziny temu, akmaly napisał:

Sprawdź:

Stacyjka 54 do Przełącznik świec żarowych ( odpalanie ) 15

przełącznik świec żarowych 50 do włącznika elektromagnetycznego rozrusznika

Sprawdź czy świece żarowe nie mają zwarcia
