Regulacje pługa

[Damianb89]

to wiem że korbką tylko jaka szerokość jest odpowiednia chodzi o wymiar. Mam ścinacze ale co w nich nie tak skoro od rego są? Że skrzywione czy jak?



Edytowane 13 Marca 2015 przez kris14
Pkt. 1.1 +1p. ostrzeżeń

[romek6340]

Na pierwszej musi być taka sama szerokość jak na pozostałych.



[Damianb89]

już pojołem o co chodzi czytając ten przyklad z listwą przylożoną do wewnętrznej strony koła tak by tył lemiesza dotykał listwy



Edytowane 13 Marca 2015 przez kris14

[Tomasz78]

I super jedno mamy z głowy , co do ścinaczy to z nimi musi byc coś nie tak są zużyte ,a co za tym idzie dogięte do odkładnicy i za późno podają resztki,spróbuj położyć pług na 'piętę lemiesza ,czyli w stronę bruzdy powinno być lepiej  ,jesli to nie pomorze wymień ścinacie na nowe ,lub chociaż weź jeden i porównaj w sklepie z nowym .i jeszcze jedno czym bardziej zagięte tym lepiej,

[Damianb89]

I super jedno mamy z głowy , co do ścinaczy to z nimi musi byc coś nie tak są zużyte ,a co za tym idzie dogięte do odkładnicy i za późno podają resztki,spróbuj położyć pług na 'piętę lemiesza ,czyli w stronę bruzdy powinno być lepiej ,jesli to nie pomorze wymień ścinacie na nowe ,lub chociaż weź jeden i porównaj w sklepie z nowym .i jeszcze jedno czym bardziej zagięte tym lepiej,

odkręce jeden ścinacz zabiore i zobacze w sklepie

[falcon83p]

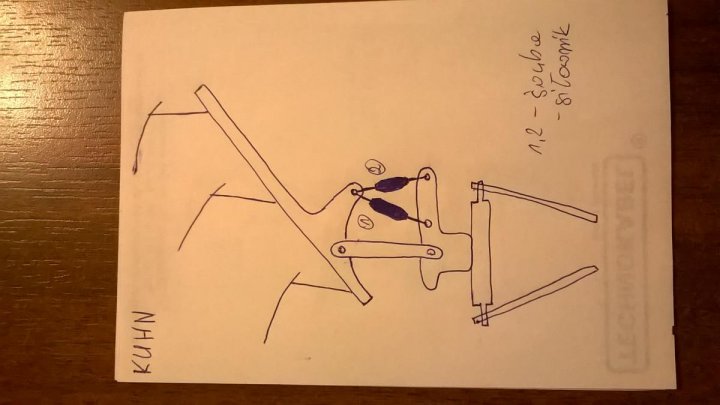

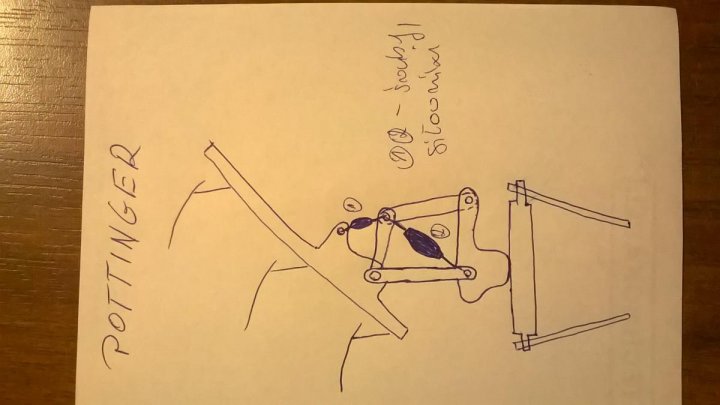

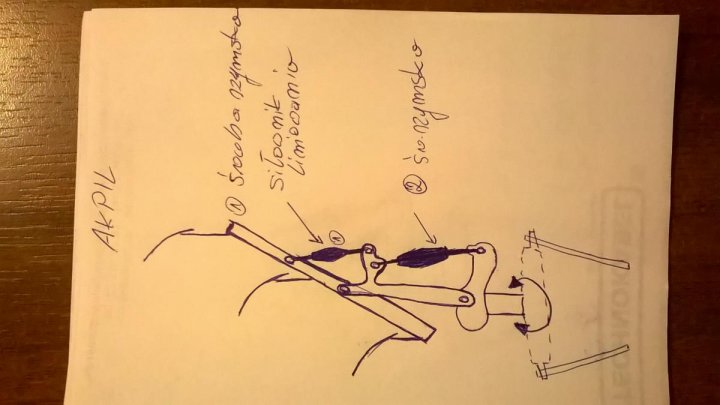

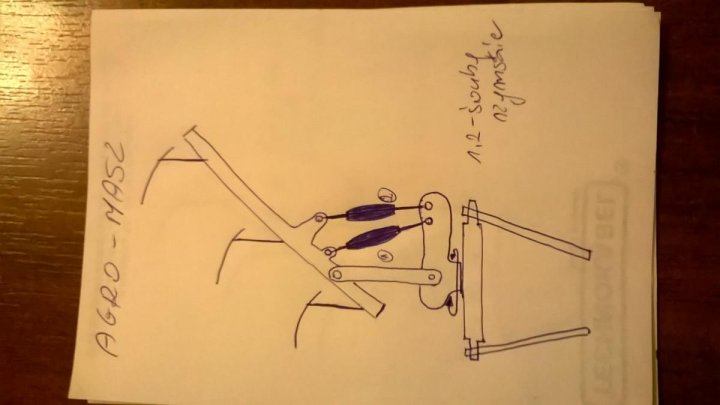

Zauważyłem że często mówicie o różnych rozwiązaniach regulacji ram trapezowych mając przekonanie że mówicie o tym samym. Ponieważ nawet AGRO-MASZ ma dwa typy regulacji z pozoru tych samych plugów powstają absurdy. Zrobiłem (na kolanie) 7 szkiców dla typowych rozwiązań różnych marek i chciałbym się podzielić może się przydadzą.

Edytowane 23 Marca 2015 przez falcon83p

[Tomasz78]

Dobrze to wszystko rozrysowałeś ,tylko do tego powinieneś dodać opis która śruba do czego służy to by było juz super ,same rysunki nic nie znaczą  dla laika   (nie obrażając nikogo)jeśli nie będzie umiał ich zastosować w praktyce. Z tond ten temat i każdy będzie indywidualnie pytał jak ustawić choć zasady są podobne .

[falcon83p]

Prawdę mówiąc nawet przez myśl mi nie przyszło że trzeba opisać co się stanie jak się poszczególną śrubę wydłuży lub skróci, to trzeba rozumieć, lub obserwować co się dzieje podczas regulacji.

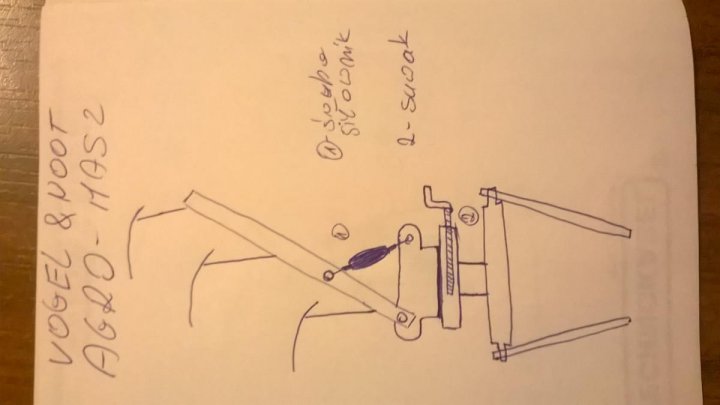

W jednych przypadkach regulacja jest rozdzielona niezależna gdzie każda śruba reguluje inny parametr jak szerokość robocza ramy i szerokość 1 skiby (rys Vogel i Agromasz), natomiast w innych przypadkach  zmiany szerokości roboczej ramy i 1 skiby  są od siebie zależne, a w jeszcze innych układach są zsynchronizowane tak, że przy zmianie szerokości roboczej ramy szerokość 1 skiby dopasowuje się automatycznie bez konieczności korekty (jeżeli została raz ustawiona 1 skiba do rozstawu 38 to po zmianie na 50 nie trzeba jej korygować głównie w pługach typu "VARIO" - z bezstopniową regulacją szerokości).

Edytowane 27 Marca 2015 przez falcon83p

[Tomasz78]

Dla mnie to proste ,ale nie wszyscy rozumieją to ,problemy pojawiają sie nawet przy zwykłym zagonowym ,stąd ten post powyżej .



[canabis]

Taka sprawa, posiadam Kverneland 150 S i claas arion 620c, jak przedmówcy - w jedną stronę pług idzie dobrze i jest lekko a jak obrócę go na prawą stronę to zaczyna mi ściągać go w strone nie zaoranego i wtedy jest ciężej dla ciągnika... Niby wszystko jest ustawione równo, cięgla luźno i tej samej długości, kombinowałem z ustawieniem pierwszej skiby.. w Instrukcji mówią że pierwsza skiba musi iść jakby środkiem ciągnika ale jak dla mnie to jest za dużo i wtedy dobrze nie zarzuca pierwszej skiby. Co może jeszcze być nie tak?? Może nie tak coś z belką zaczepową w pługu, musi być ustawione równo po obu stronach? Też macie takie przypadki???

[Tomasz78]

Kolego pierwsza skiba ma brac tyle co kolejne ,a co do środka ciągnika tym się nie sugeruj tylko ustaw go tak aby płozy w bruździe pracowały równolegle do toru jazdy ciągnika (na tym to polega ,katowanie pługa),ważne aby belka zaczepowa była w poziomie przed zaczepieniem pługa ,potem robisz wszelkie regulacje i z tego co piszesz to wychodzi że masz zly poziom ,czyli jak wjedziesz w bruzdę wyreguluj ogranicznik silownika tak aby pracował w poziomie i pierwsza skiba nie zabierała więcej  przez to że pług jest pochylony bardziej na stopę lemiesza ,(odkładnicę).

[lukaschels]

A jak koledzy ustawiacie pług na cięgnach i łączniku górnym. Ja obecnie w DF K 610 ustawiam tak aby cięgna były luźno a dopiero przy podnoszeniu się blokuj a na sztywno, łacznik górny podpięty jest na podłużny otwór.

Zastanawiam się czy jest dobre ustawienie, czasami pług jest bardzo przesunięty na lewą stronę ciągnika, jednak jest niezalażny w stosunku do nierówności na polu.  Pług orze dobrze ale zawsze może lepiej



w linku foto jak wyglądają cięgna u mnie

http://static.landwirt.com/3782/1147526/vbig_1.jpg

[krzysiek96]

Dołączę się do tematu.
Mam problem z ustawieniem pługa obrotowego 3 skibowego ventzki ciągnik deutz dx90.

W jaki sposób mogę ustawić środek obrotu pługa( pług po obróceniu zostawia przerwę od bruzdy). Co zrobić aby pług nie "odpływał" w stronę niezaoranego.

Pług taki jak na tym zdjęciu:
http://www.utilajeagricole.ro/thumbnails/49021947/1399295/4b6c52da443c8d7a66821936ee30c2c2_0x0.jpg

[Sunf]

Jak prawidlowo ustawic scinacze w unii obrot aby ladnie kryly

[Tomasz78]

Krzysiek trzeba ustawić pierwsza skibę ,a potem wykatować go tak aby szedł rownolegle za ciągnikiem ,chodzi mi o płozy ,czyli w twoim przypadku trzeba obrotnicę skrecic w strone przeciwną do odkładnic i będzie ok.W temacie jest opisane.



Sunf wydaje mi sie ze powinny być równo z górna krawędzią

odkladni ,wtedy podadzą resztki odpowiednio szybko w bruzdę ,ustawienie ich wyzej powoduje efekt odwrotny .



lukas co do ramion bocznych to zawsze mam lużne i pług czsami przybiera na zwięzłych glebach poza tym idzie równo ,co do fasolki na górze to na pochyłościach jak najbardziej wskazane bo nie wyciąga pługa z gleby ,nie mam pagórków ale pewnie sam bym tak zrobił ,wiec chyba za dużo nie poprawisz a jesli tak to się tym podziel na pewno komuś ta wiedza sie przyda .

[lukaschels]

Dzięki, czyli teoretycznie mam dobre ustawienie. Dodadam tylko że płu to Tur Unii

[Damianb89]

Witam mam jeszcze jedno pytanie robiąc C360 z 3 skibowym pługiem ważne są ustawienia ale i prędkość jazdy. Jakim biegiem robicie i przy jakich obrotach?

[TheBociek1996]

Jest jakis sposob na sprytne ustawienie kątu pługa wzgledem osi ciagnika? Przykładowo zmieniam szerokosc roboczą z 44 cm na 48cm ile w takim razie mm musze skrecic go na srubie regulacyjnej kąt? Czy trzeba to robic na oko?

Edytowane 10 Maja 2015 przez TheBociek1996

[tre_k]

Panowie, nabyłem UG 1998 r. z odkłądnicami śrubowymi. Dopiero się uczę, znajomy rolnik pokazał mi jak orać, ale wykrzywiłem lemiesz, musiałem odpiąć pług wymienić. Podpiąłem i już nie idzie jak wcześniej;/ nie potrafie go wyregulować;/ nie przewraca mi skib;/ a jak przewróci to się odwracają, pierwsza skiba bierze pod samą ramę, dwie następne nic;/ tak się zakotwiczył że urwał mi sie prawy napinacz;/ jak opuszczam pług i orze ciągnik idzie jak sam chce... koła mam skręcone w drugą strone a ściąga mnie w skibę kołem. Czym to regulować? nie mogłem go wypoziomować;/ teraz odkręciłem śrubę i widze że stoi na całej powierzchni lemieszy, czy tak ma być? czy ma być pochylony?

[hilkowy]

Witam posiadam pług Agro Masz Pj 3 ciągam go Ursusem C385 bez przedniego napędu.Podczas orki pług ściąga mi w lewą stronę patrząc od tyłu podczas zaczepienia muszę strasznie narzucać go w prawo aby na bocznym zaczepie go zabezpieczyć na lewym wieszaku zostawiam trochę luzu ale tak dziwnie łamie ciągnik z pługiem.Śrubą rzymską próbowałem na różne sposoby i nadal nic nie wychodzi zastanawiam się nad zmianą położenia wieżyczki. Może ktoś posiadał podobny problem i coś doradzi.

[Tomasz78]

Kręć śrubą tak aby uzyskać osiowość pługa czyli płozy ułożą się podczas orki równolegle do toru jazdy ciągnika a potem wyreguluj pierwszą skibę

[Sunf]

obrotowa ibis3+1 na pantografie dwie sruby do regulacji plug ustawiony w osi ciagnika troszeczke ciegna boczne poluzowane sciaga delikatnie przod ciagnika w strone zaoranego.

druga rzecz czasami na jednej stronie ostatnia odkladnica idzie plycej moze to cos zwiazane jest  z dlutem

[Lechu5245]

Witam. Otóż mam pewnie problem z ustawiemiem pługa. Pług obrotowy 3 skibowy fenet a ciągnik zetor 5245 (tak wiem pewnie bedziecie się śmiać co to za mały piździk i pług obrotowy do niego). W brew pozorom daje sobie rade ale nie w tym rzecz. Nie moge ustalić szerokości orki pierwszej skiby raz bierze szerzej a z powrotem weżej no i na powrocie musze jakby głębiej spuścic dzwignie podnośnika. pług ma też tendęcje do takiego jak by pływania.

[Tomasz78]

Masz zle ustawiony kąt pługa ,czyli na bocznych ślizgach musisz wyregulować tak aby  po wjechaniu w bruzdę ciągnikiem stał prostopadle do gruntu na obu przejazdach ,potem dopiero ustaw pierwszą skibę .To że plywa to wina albo płozów lub złego ustawienia  w osi ciągnika jesli taką regulację posiada .Chłopaki są 22 str tego tematu i jest tu juz wszystko o ustawieniu ,poczytajcie .

[AlaCapone]

Witam. Otóż mam pewnie problem z ustawiemiem pługa. Pług obrotowy 3 skibowy fenet a ciągnik zetor 5245 (tak wiem pewnie bedziecie się śmiać co to za mały piździk i pług obrotowy do niego). W brew pozorom daje sobie rade ale nie w tym rzecz. Nie moge ustalić szerokości orki pierwszej skiby raz bierze szerzej a z powrotem weżej no i na powrocie musze jakby głębiej spuścic dzwignie podnośnika. pług ma też tendęcje do takiego jak by pływania.



Do prawidłowego ustawienia pługa muszą być spełnione następujące warunki:

1. Wieżyczka musi znajdować się centralnie w stosunku do ciągnika!

2. Pług musi być wypoziomowany (ustawienie pionowe i poziome)!

3. Boczne wsporniki dolnych ramion muszą mieć luz 1-2 cm



Ad. 1

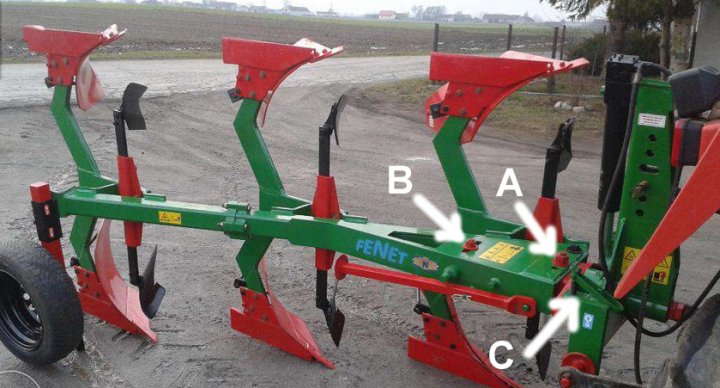

Wieżyczkę musisz ustawić dokładnie w osi ciągnika poprzez odpowiedni naciąg łańcuchów bocznych ramion dolnych lub ich wsporników (zależnie od tego co posiadasz). Jeśli tego nie ustawisz pług będzie "pływał". Pług będzie pływał także, jeśli śruba B będzie nieodpowiednio ustawiona.

Ad. 2

Poziomowanie pługa.

Wstępnie na płaskim podłożu, a dokładne podczas orki.

poziome - poprzez cięgno górne (każdy lemiesz ma przylegać do podłoża)

pionowe - poprzez śrubę C (wg zdjęcia) oddzielnie dla dwóch stron (wieżyczka a bardziej chodzi o korpus płużny ma być w pionie a nie pochylony na boki)

Ta śruba odpowiada za twój problem, że w jedną stronę orze płycej niż w drugą, gdyż jedna ze śrub jest inaczej ustawiona.

Ad. 3

Luz nie może być zbyt duży - niebezpieczeństwo kołysania na uwrociach i nierównościach.



Teraz czas na ustawienie pierwszej skiby

W twoim przypadku poprzez zamontowanie śruby A w odpowiedni otwór tak, aby pierwsza skiba brała tyle co szerokość odkładni (odległość od wewnętrznej strony opony do końca pierwszej skiby).

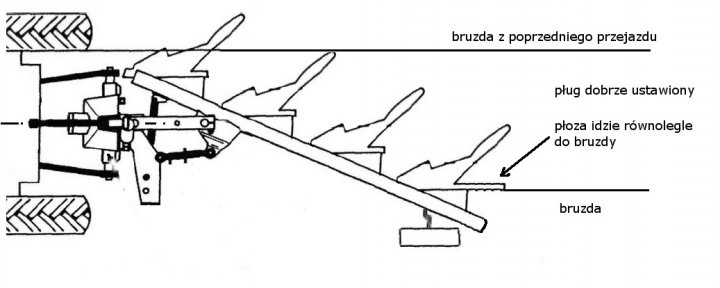

Dopiero w tym momencie ustawiamy płozy pługa tak, aby znajdowały się równolegle do bruzdy z poprzedniego przejazdu

poprzez śrubę B. Przesuwając ją tak, aby uzyskać równoległość (inaczej mówiąc prostopadle do kierunku jazdy)

Śruba B wraz z ze złym naciągiem łańcuchów ramion dolnych odpowiada za kolejny twój problem z pływaniem.



Opis dotyczy konkretnego pługa Fenet.
