Wspomaganie na orbitrol MTZ-82

[dawid3p]

u was też tak jest że jest tak mało miejsca w tym poprzecznym drążku,? Pomiędzy ramą a drązkiem? trze ale mam to gdzieś puki co, ja twierdzę że za dużo niema co oszczędząć i spawać tych drązków, chyba że ktoś jest fachofcem, ale pamietać trzeba że ruski leci 35km/h takze jak coś sie urwie nie będzie wesoło, tym bardziej ze 1500 zł za cały zestaw, to nie majątek względem ciągnika, najgorzej u mnie jest to że tyle trzeba kręcić żeby skręcić,



a co wy na to żeby siłownik dłuższy kupic? ruski i tak by mógł skecać bardziej na tym stożku, z resztą i tak będę robił wspomaganie podnośnika to o ile się nie mylę chyba takie c50 własnie na podnośnik idą

[mani51]

Dużo większego skrętu nie uzyskasz bo wąsy do których mocuje się drążki oprą się o oś i zrobi się taki kąt między drążkiem a wąsem że koła się zatną i nie będziesz mógł odbić kierownicą.

[seweryn20]

Dokładnie oprze się o sworzeń i ucho mosty. Jak przecholujesz ze skrętem w prawo to prawe koło przekręci się jeszcze bardziej i skrzywi drążek środkowy.

[zbyszekbrzuze]

Nie chce mi się czytać tematu.... Co jest przyczyną, że z orbitrolem trzeba się szarpać, kierownica nie chodzi tak sprężyście jak np w Bizonie? Albo po puszczeniu kiery koła same powoli się skręcają do oporu.... Orbitrol z zestawu.

[jahooo]

Orbitrol założyłeś nowy czy stało się to po jakimś czasie? Może być uszkodzony. U znajomego winnym ciężkiej pracy orbitrola był krzywy wałek przechodzący przez serwokolumnę - miał takie skrzywienie, że łożyska się kantowały i trzeba było użyć sporej siły, żeby wogóle kręcić kierownicą.

[michal1993]

Jak zakładałem wspomaganie do Zetora przyczyną skręcania kół bez kręcenia kierownicą było zbyt mocne skręcenie orbitrola z kolumną kierownicy, zła długość wałka, który wchodzi w orbitrol. Wystarczyło poluźnić połączenie orbitrol-kolumna i podłożyć tam dystanse.

[zbyszekbrzuze]

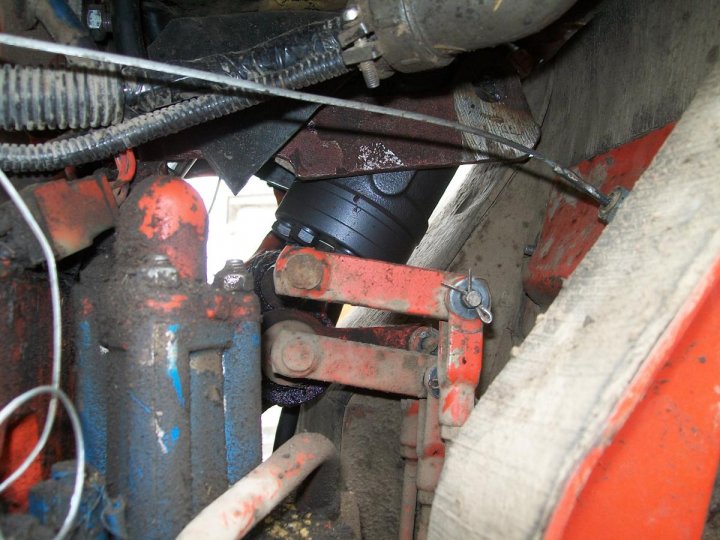

Problem jest u znajomego, zamontował zestaw wspomagania, tylko orbitrol wstawił pod kierownicę.

Wymienił orbitrol i to samo. Siłownik C50, pompa NSZ14

Ma zamontowany ten przewód z zaworami na powrocie. Bez niego nie ma różnicy.

attachment=21805:101_7796.JPG]



[Bartosz-byki]



Zrobi mi ktoś zdjęcie jak ma podłączone akusie w belarusie 820 ?





[seweryn20]

Ze zdjęcia nic nie wyczaisz. Jaki masz rozruch ciągnika na 12 V czy na 24 v z przełącznikiem 12/24 czy przetwornica 12/24?

[Bartosz-byki]

 12V z przełącznikiem na rozruch  12/24V

[seweryn20]

To zdjęcie samego przełącznika z przewodami nic ci nie powie.

A że spytam po co ci ta fotka?

[olkosio]

Witam,

zakładam zestaw do mtz 80 ale po wstępnych oględzinach wychodzi mi ze w jedną stronę będzie mocniej skręcał bo siłownik nie jest na środku gdy koła będą na wprost. Co z tym poradzić?

Za długi siłownik? wysuwu jest około 20 cm, a jazda na wprost wychodzi gdzieś na 9-9,5 cm.

[zbyszekbrzuze]

Kolego, ale zauważ, że masz coś takiego jak wyprzedzenie. Przy skręcie w lewo , lewe koło składa się mocniej niż prawe, a w prawo jest odwrotnie. Także nie widzę problemu

[olkosio]

Dobra rozumiem, ale jest też taka sprawa że drążek łączący koła, a nadmienię że założyłem jeden łączący dwa koła, w jedną stronę będzie zawadzał o zawieszenie przedniej osi a w drugą jest jeszcze z centymetr luzu wiec dziwnie to wszystko jakoś pasuje. Teraz gdy szukam to widzę, że są siłowniki dostępne o wysuwie 19,5 cm i o długości całkowitej o 2 cm krótszej. Pewnie taki by rozwiązał sprawę.

[seweryn20]

Dokładnie przemierzyć i do tokarza skrócić tyle ile trzeba.

[jonkszi]

U mnie przyszedł czas przeróbki na orbitrol ale chce się pozbyć kolumny całej(omińmy temat blokady)i rodzi mi się pytanie czy schemat  od pompy na orbitrol a powrót do chłodnicy oleju a z chłodnicy do jakiegoś zbiornika i znowu na pompę. Ogólnie chodzi mi czy czegoś w tym układzie brakuje zaworki czy coś. I jeśli zastosowałbym powiedzmy zbiornik 10 l można było by ominąć chłodnice.

[hemi]

Nic Ci nie brakuje. Ja mam tak chłodnice wstawioną, ale olej do wspomagania wziąłem ze zbiornika od hydrauliki. Żeby przy okazji chłodzić całą hydraulikę. A jak wsadzisz osobny zbiornik to chłodnica będzie zbędna.

[seweryn20]

Za bardzo nie wiem po co ci chłodnica do wspomagania? W oryginale nie ma.  W starszych belarusach orbitrol zasilany jest ze zbiornika hydrauliki a w nowszych jest już osobny.  Według mnie zdecydowanie lepszy osobny pamiętać trzeba tylko o filtrze oleju.

[jonkszi]

Nie no ja mam na serwie i chłodnica  współpracuje z całym wspomaganiem przynajmniej nie idzie do silnika i głównej hydrauliki według mnie.!!!!!!!! Co do filtra można założyć filtr olejowy od silnika(osobny) czy raczej szukać czegoś typowo hydraulicznego.

[seweryn20]

Nie rozumiem masz chłodnice oleju w układzie wspomagania?

Filtr trudno mi powiedzieć można kupić zbiornik na płyn wspomagania z zetora jest w nim wbudowany filtr oleju. W ruskim jest zwykły siateczkowy na powrocie też możesz go wmontować w zbiornik. Możesz kupić dedykowany filtr do hydrauliki z obudową czy nawet w nowy zbiornik wmontować taki jak ruski ma w hydraulice głównej. Możliwości masa i każda dobra. zależy tylko od ciebie.

[zbyszekbrzuze]

A po co filtr? Oryginalnie jest sitko i wystarczy.

Znajomy ma zbiornik z gaśnicy i zrobiony taki stojak a'la kolumna, dość zmyślne to było. Miał nawet elektrozawór od LKT do blokady, ale wymontowaliśmy, bo się lało z tego

[jonkszi]

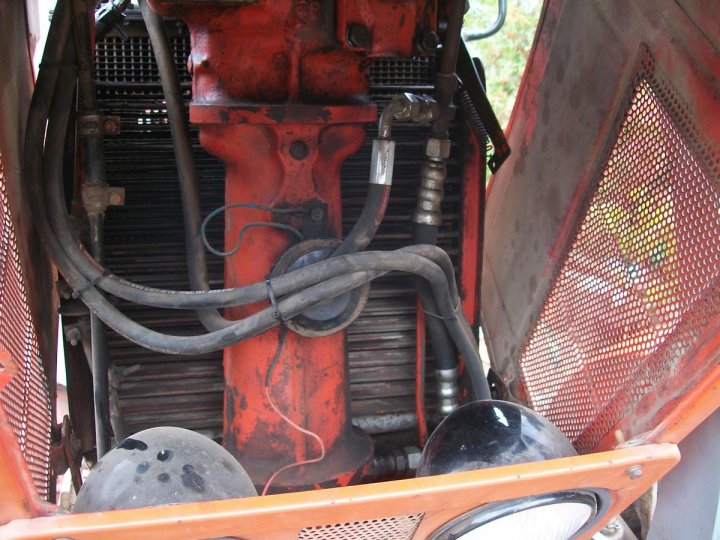

Przed chłodnicą wodną mam taką chłodnicę olejową

i jak pisałem nie idzie ona do hydrauliki głównej ani do silnika nie ma takich weży(prócz tego co idzie do blokady ale tego nie chce ruszać tematu

 A co do siłownika widze na allegro takie po 300 c-50 i po 150 niby oisze rk-50 coś takiego nie wiem czy jeszcze jest od bizonka gdzie byłaby szansa kupić jakiś używany orbitrol mam zf ale nie ma objętości na nim a jest od claasa mercator(całej rodziny) w moim kombajnie na tym orbitrolu kreci sie dobrze.

Edytowane 2 Stycznia 2016 przez jonkszi

[seweryn20]

To chłodnica oleju silnikowego. Ciekawe co ty masz do niej faktycznie podłączone?

Oryginalnie zasilana jest z filtra oleju i do niego olej z chłodnicy wraca z powrotem.

[jonkszi]

Aha czyli trzeba chłodnicę podłączyć do filtra na obieg.  Czyli tak czy tak  sam zbiornik będzie wystarczający a jeszcze ile dać litrów z 5 -10

Edytowane 2 Stycznia 2016 przez jonkszi

[seweryn20]

Nie pamiętam ile wchodzi do zetora gdzie jest idento układ kierowniczy ale na bank w granicach 5 litrów. Więcej bym nie dawał nie ma potrzeby.

W serwokolumnie musi być więcej żeby góra była zalana olejem bo jej części są nim smarowane.
