czujnik zaniku obrotów

[Kali]

W kombajnie wiele rzeczy się obraca. Jak spadnie/pęknie pasek czy łańcuch to o tym często nie wiemy i kosimy dalej aż do zapchania czy uszkodzenia kombajnu. Czy są na rynku takie czujniki, które można przyczepić do trybu czy osi, które dadzą znać np. brzęczykiem, że coś przestało się kręcić ?

[Marecki2922]

https://allegro.pl/oferta/4-cyfrowy-obrotomierz-czujnik-halla-npn-12355163255

[Gość]

Każdy zachodnim kombajn ma czujniki obrotów

[akmaly]

Wszystko zależy jaki element, jeśli napinacz aktywny ( np sprężyna ) można zastosować zwykły stycznik, jeżeli chodzi o podajniki to czujnik halla

[andrzej78]

Powyższy link odnosi się do oferty obrotomierza , bezpośrednio nie zasygnalizuje awarii - będzie wskazywał prędkość obrotową , a przy kilku sztukach potrzebna będzie stała kontrola i weryfikacja wyświetlanych wyników. Nie ma to jednak lepszego rozwiązania jak czerwona kontrolka.

[akmaly]

Niekoniecznie, sygnał dźwiękowy jest jeszcze lepszy a najlepiej wraz z czerwoną kontrolką. Można kupić gotowe zestawy lub osobno kontroler i czujniki.

[Dastan]

Są też gotowe czujniki, które sygnalizują zejście poniżej ustawionej prędkości, można do nich podłączyć diodę lub sygnał dźwiękowy:

https://twt.com.pl/indukcyjne-czujniki-ruchu

lub wykonać własny kontroler np. na Attiny, ale to już wymaga wiedzy.



lub też gotowe rozwiązanie na kilka czujników:

https://www.agrofoto.pl/technika-rolnicza/testy-farmera/kontroler-obrotow-i-wszystko-pod-nadzorem,30586.html

Edytowane 22 Sierpnia 2022 przez Dastan

[akmaly]

Widziałem na OLX taki zestaw z kontrolkami do Bizona, chyba 400 zł

[hubertb]

Sygnalizator zaniku obrotów awarii zatrzymania wału np.kombajn BIZON Rypin • OLX.pl

2 godziny temu, akmaly napisał:

Niekoniecznie, sygnał dźwiękowy jest jeszcze lepszy a najlepiej wraz z czerwoną kontrolką

Taką kontrolkę kupuje się jako gotową, podpinasz ją pod różne źródła. W ciągniku tak mam: pali się czerwona lampka i wyje + lampka ładowania -> kłopoty z ładowaniem. Taka kontrola jest nad hamulcem ręcznym, ładowaniem, olejem i temperaturą cieczy. Ładowanie i olej mają kontrolę po zapaleniu silnika.

[MARAKAM]

O jakim kombajnie kolega pisze. Stare zachodnie mają już takie czujniki, sygnał dźwiękowy (np. Sampo 500 miały to już w latach 80 ubiegłego roku) nowsze kontrolki.





[hubertb]

Przed chwilą, MARAKAM napisał:

Stare zachodnie mają już takie czujniki,

W bizonie brak ale gigant miał kontrolę.

[Kali]

Chodzi oczywiście o bizona. Dzięki za odpowiedzi, teraz już mam jakieś tropy, może coś się wykorzysta.

[Kali]

https://allegro.pl/oferta/6-kanalowy-licznik-zaniku-impulsow-walka-kombajn-10172737078?reco_id=bc638523-2250-11ed-ae80-465a904c7de8&sid=041047f9c36843e364ecb91b45c568a2755aa386fe7e14ee7421a14291fbf951

[Klesiuu]

Wieczorem jeśli nie zapomnę umieszczę schemat układu sygnalizującego zanik obrotów, który miałem w te żniwa testować lecz brakło czasu :((. Układ ten współpracuje z czujnikiem indukcyjnym pnp lub npn. Koszt jego wykonania to kilka złotych + kupno czujnika(ceny różne ja kupiłem go parę miesięcy temu za około 30zł). Układ posiada możliwość regulacji, poprzez potencjometr lub jeśli to nie wystarcza wymianę kondensatora na mniejszy lub większy.

[hubertb]

@Klesiuu Chciałbym ci przypomnieć o schemacie.

[Klesiuu]

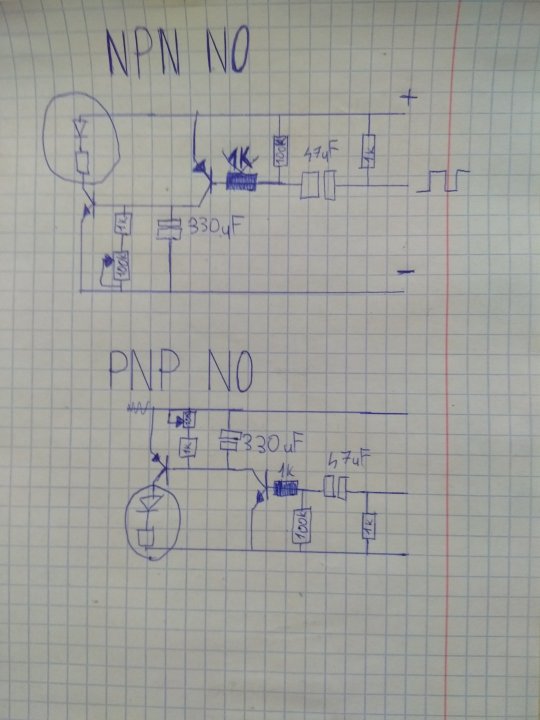

@hubertbWiedziałem że zapomnę😅. No więc tak układ nie był testowany jeszcze z czujnikiem jedynie złożony na płytce stykowej i sprawdzony generatorem sygnału prostokątnego. Czujnik może być halla( magnes na kole/osi) lub indukcyjny(wypustka na kole/osi) ważne aby był to czujnik NO. W chwili zatrzymania się czujnika na przeciw magnesu lub wypustki i tak zostanie zasygnalizowany brak obrotów . Regulacja jak pisałem odbywa się potencjometrem 100k. W koło zaznaczona jest dioda z rezystorem w jej miejsce można wstawić przekaźnik. Elementy w obydwóch schematach są te same, pojemności kondensatorów które zastosowałem są losowe i prawdopodobnie ulegną zmianie podczas testów w kombajnie. W elektronice jestem początkującym, więc muszę jeszcze skonsultować to z kimś kto by sprawdził to dla pewności. Pozdrawiam

[RootseyPolska]

A może to będzie idealnym rozwiązaniem?
Obrotomierz, który można podłączy pod 4 urządzenia, posiada sygnalizację dźwiękową oraz świetlną

www.facebook.pl/RootseyPolska

[Sadek]

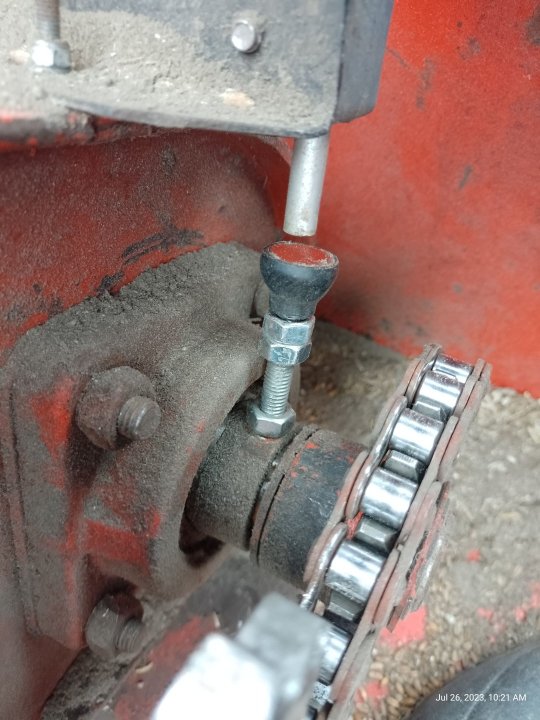

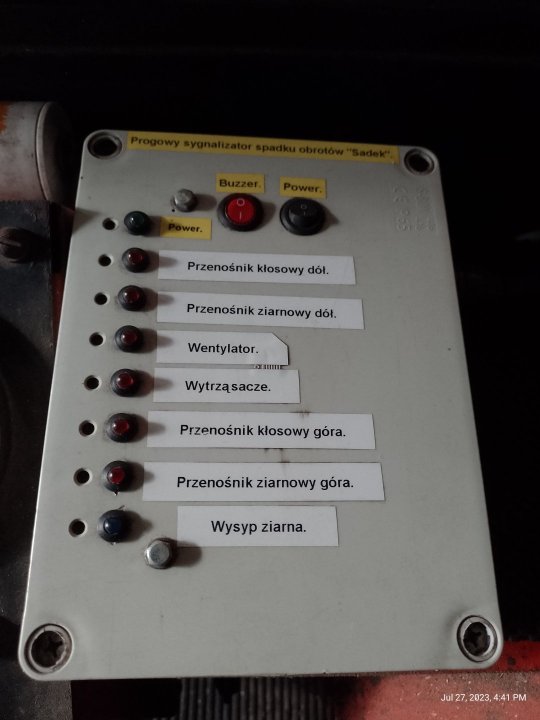

Co fakt temat stary ale trafiłem tu przypadkiem (wcześniej nie trafiłem na ten temat).
