Rozdzielacz w Ursusie C-330

[damjan15]

Z daleka od chlorokauczuka ja już nigdy tego badziewia nie kupię już lepiej od żałuj parę złoty i pomaluj całego autorenolakiem a nie będziesz żałował pomaluj silnik kabinę blachy w jednym roku a w następnym felgi jeżeli nie masz funduszy żeby całego ciapka za raz machnąć

[wojtas97pl]

A autorenolak jest wytrzymały na temperature ?

[6441Marcin6441]

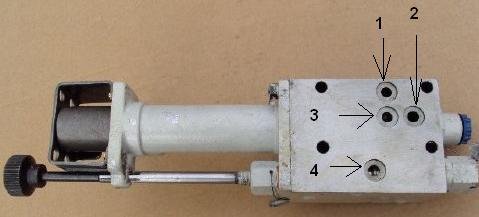

Potrzebuje opisu kanałów olejowych rozdzielacza c-330 ( tego pod siedzeniem).

Fajnie by było gdyby ktoś mógł by go jeszcze zwymiarować tą stronę rozdzielacza którą pokazałem za zdjęciu.

Chodzi mi o średnice kanałów (oraz zatoczeć pod oringi), rozstaw śrub montażowych, odległość środków otworów montażowych od środków kanałów olejowych( względem krawędzi płaszczyzny)

Edytowane 16 Lutego 2012 przez 6441Marcin6441

[RSM32]

Czy ty ten rozdzielacz chcesz użyć do czegoś innego?

[Karol445]

A ty uważasz że jakikolwiek normalny rolnik ma taką wiedzę żeby ci takie dane podać??? Temat do zamknięcia.

[andrzej2110]

Idz do sklepu i poproś o taki rozdzielacz i zmierz sobie potrzebne ci wymiary.

[6441Marcin6441]

andrzej2110 => Stan zdrowia nie pozwala na opuszczanie domostwa.





Karol445=> Tak uważam że normalny rolnik może posiadać taką wiedzę:



-możliwe że jakiś użytkownik ursusa c330 jest też userem AF i wymieniał tą część a jeśli posiada kompresor to całkiem możliwe że dmuchną powietrzem z ciekawości w króciec zasilający i wie dla jakiego położenie dźwigni zasilanie jest połączone z kanałami które pokazałem na zdjęciu. jeśli temat jest do zamknięcia to niech to zrobi moderator i przy okazji Panu "Karol445" doda % zgodnie z regulaminem za post bez jakiejkolwiek wartości merytorycznej



RSM32=> chce zaprojektować blok zaworowy w miejsce klasycznego rozdzielacza na bazie hydrauliki nabojowej i jeżeli uda się go wykonać podłączyć sterownik

Edytowane 17 Lutego 2012 przez 6441Marcin6441

[Roki212]

Wiem że to nie ten rozdzielacz bo jest to błotnikowy do C-330, ale link masz poglądowy http://www.hydrotor....0blokowe&idg2=- napisz lub zadzwoń do nich produkują oni rozdzielacze też pod siedzenie powinni udostępnić dane

Edytowane 17 Lutego 2012 przez Roki212

[6441Marcin6441]

Ogólnie karta katalogowa była by optymalnym rozwiązaniem.

[Roki212]

Nic innego nie dostaniesz, podają karty innych rozdzielaczy to i tego co potrzebujesz powinni udostępnić

[Gość]

mam taki problem, chodzi o rozdzielacz na błotniku, nie blokuje mi sie na poszczególnych pozycjach tzn jak wychyle go maksymalnie do tyłu na 4 pozycję to nie zostaje tylko wraca do drugiej to samo na 3 do kipra też nie zostaje tylko wraca na 2 nieraz też jakby nie podawał oleju, mam go od nowości ciągnik zrobił 15tyś mtg od około 10tyś pracuje w bolku, teraz mi potrzebny do opryskiwacza do wachania belki co mogło się zepsuć w nim, i czy idzie to naprawić a nie wydawać od razu 500zł na nowy a jak nie da rady zrobić to jaki polecacie jakiej firmy

[Farmexpert]

Jeżeli nie dasz rady naprawić, to nowy rozdzielacz podnośnika na błotnik do Ursusa C-330 polecam firmy Archimedes:



http://farmexpert.pl...rodukt3475.aspx

[Gość]

no dobra nowy to też mam za 450zł i też archimedesa ale pytam się czy ktoś kiedyś to rozbierał i czy części są do tego

[Legat997]

Pierwszy raz słysze o Ursusie C 220.. :-D

Nie rozbierałem tego rozdzielacza, ale moim zdaniem jeśli nie podaje ciśnienia na podnoszenie, czyli szybkozłącze od szyby prawej (a nie od strony podnośnika) to coś jest nie tak na suwaku rozdzielacza, a zamki te lubią się wyrabiać.

Nie rozumiem ludzi, którzy podpowiadają od razu kupić nowy jednosekcyjny oryginał... za te same pieniądze można mieć 3 sekcyjny, ze złączkami i przewodami z sekcją pływającą.. Podlączenie można zobaczyć w różnych forach, także w ładowaczach czołowych, żadna to magia.. ;-)

Jeśli potrzebujesz tylko 2 szybkozłączy i nie ma planów co do rozbudowy hydrauliki, to można pokusić się o ten nowy rozdzielacz z Archimedesa, ale to już kwestia użytkownika.

Szczerze to taki zakup przypomina mi przysłowie "Zamienił stryjek siekiere na kijek".

Edytowane 21 Lutego 2012 przez Legat997

[Gość]

interesuje mnie rozbudowa hydrauliki bo sprzydało by się do podnoszenia lanc, może masz jakiś przykład takiego rozdzielacza i jak to połączyć aby grało i śpiewało

[Legat997]

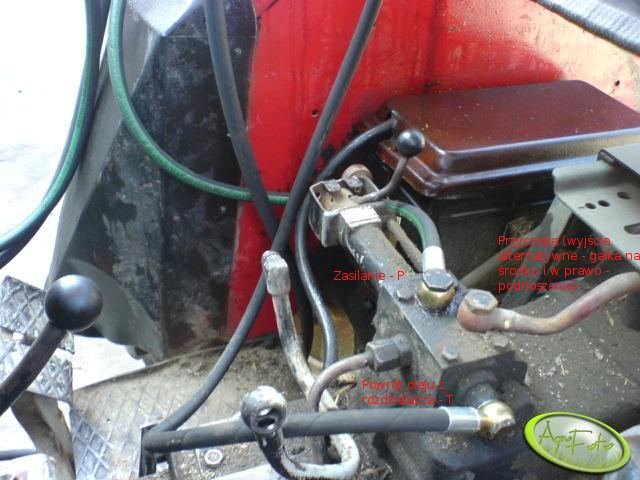

Pierwszy obrazek to podlączenie do rozdzielacza podnośnika w C 330,

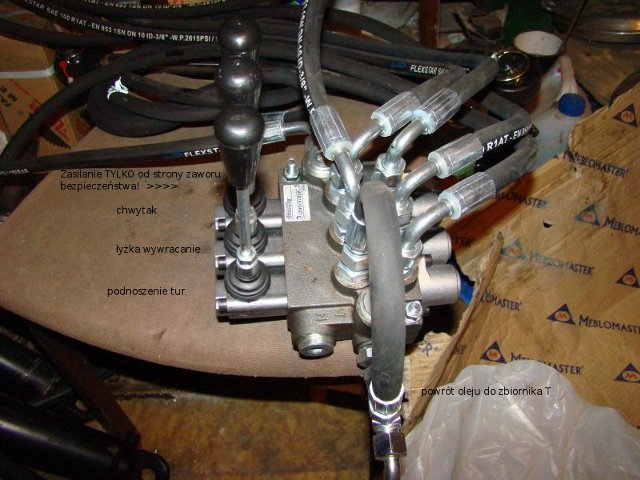

drugi pokazuje podłączenie rozdzielacza do tura, itp.

[muszkieter97]

Będzie chodził bez problemu jeszcze dłużej niż te nowe.Mój tata dostał taki rozdzielacz od sąsiada bo on dawniej złożył nasz ciągnik i chodzi po dzień dzisiejszy ^^

[Junkers]

Witam,

ja mam bardzo nietypowe pytanie, otóż dzisiaj kolega powiedział mi że w c360 całkowicie ominął rozdzielacz hydrauliczny ciągnika i założył ten z błotnika c330 do sterowania podnośnika, wiecznie miał z nim problemy jak mówił. Rozdzielacz połączył do tulei podnośnikowej, a inne funkcje nie były mu potrzebne takie jak kipowanie czy regulacja siłowa.

Jak to usłyszałem to pomyślałem, że może i u mnie skończą się odwieczne problemy z podnoszeniem. Chciałem się w związku z tym zapytać czy w c330 też tak się da?? Nowy rozdzielacz do c330 kosztuje swoje. Mam 3 sekcyjny od cyklopa, 1 sekcja by poszła na podnośnik, 2 do podnoszenia tura, a 3 do kipowania. W rozdzielaczu jest zawór regulacji ciśnienia więc tą kwestię mam z głowy, na powrocie dał bym filtr jakiś. Jedyne czego by nie było to dociążania ale i tak nie potrzebne mi to, ważne by podnosił.

Tylko jak doprowadzić zasilanie do rozdzielacza (rozdzielacz by był gdzieś na błotniku), a z rozdzielacza przewody do tulei podnośnika??Jak ktoś coś wie niech pisze śmiało.

[ukasz]

musiałbyś zamiast rozdzielacza dać jakąś blachę (pewnie ze 20mm) z nawierconym w odpowiednim miejscu o nagwintowanym pod przyłącze otworem doprowadzającym olej do cylindra podnośnika i drugim takim do przelewu oleju z rozdzielacza. Ewentualnie zamiast gwintować wspawać króćce. Po zdjęciu rozdzielacza fatwo było by wytrasować otwory mocujące i pod przyłącza. A zasilanie tego nowego rozdzielacza to z rurki która doprowadza olej do oryginalnego rozdzielacza.

Edytowane 1 Marca 2012 przez ukasz

[Junkers]

Aha, nie wiedziałem jak to ugryźć na początek ale ta blacha jak piszesz będzie najlepszym rozwiązaniem, bo zawsze będzie można powrócić do oryginału, a gwintowanie trzeba będzie dać do zakładu, bo tak dużego gwintownika nie opłaca się kupować na jedną robotę. Ale już postanowione i na pewno takiej przeróbki dokonam, najpierw zbiór materiałów

[ukasz]

zawsze zamiast gwintować możesz wspawać króćce, wtedy możesz dać też troszkę blachę z 10- 15 mm

[Junkers]

Blacha już kupiona (19mm) i docięta, będzie rozdzielacz 3-sekcyjny z zaworem przelewowym od cyklopa, teraz pozostało przewiercić dziury w tej blasze i tu pojawia się problem...

dzisiaj zrobiłem zdjęcia rozdzielacza od spodu w celu pokazania dziur w których płynie olej ->

Moje pytanie odnośnie tego to które dziury są od czego tzn. interesuje mnie który otwór jest od:

-zasilania tulei podnośnika

-przelewu

-zasilania z pompy hydraulicznej

- i jeszcze 4 dziura od czegoś??

Bez tego moja przeróbka stoi w miejscu.

Dodatkowo najgorsze jest to, że otwory olejowe są bardzo blisko siebie i nie będzie możliwe gwintowanie otworów pod króćce(złączki gdzie przykręca się węże) w blasze i ich wkręcenie tylko aby wiercenie otworów i przyspawanie króćców do blachy. I jeszcze też trzeba będzie oszlifować króćce z tego pogrubienia na klucz bo będzie za ciasno.

Tak więc czekam na odpowiedzi i z góry za nie dzięki.

[jaco512]

Zasilanie z pompy idzie rurką, wychodzącą z pokrywy podnośnika. Możesz spróbować podłączyć powietrze z kompresora pod wejście w rozdzielaczu (w górnej części rozdz. na zdj. powyżej) i wtedy będziesz widział w jakim położeniu dźwigni olej/powietrze płynie danym otworem.

[Junkers]

Tak wygląda zamontowana kostka zamiast oryginalnego rozdzielacza ->

Całość robiona na gwintach 22, tak jak np. w ładowaczu cyklop. Jak zamontuję przodek do ciapka przystąpię do testów.

[Junkers]

Powiedzcie mi czy można dostać gdzieś zawór jednostronny do hydrauliki??

Chodzi o to że za bardzo szybko opuszcza mi narzędzia na tym rozdzielaczu i chciałbym sobie zrobić tak żeby ole przy cofaniu się z podnośnika był kierowany na kranowy regulator przepływu, który akurat posiadam, i właśnie jest mi potrzebny ten zawór żeby kierował olej tylko w jednym kierunku.

Może to wygląda jak jakiś dławik (np. jak w Cyklopie) tylko zamiast tej blaszki w środku jest sprężyna z kulką albo zupełnie inaczej to wygląda??

Powiedzcie, bo taki siewnik -> http://www.agrofoto....page__total__11 upada jak kamień w wodę a jutro chciałbym już siać, każde sugestie mile widziane

A rozdzielacz wygląda tak -> http://www.agrofoto....draulika-c-330/



ed: Pytanie już nieaktualne, poradziłem sobie z tym sam. http://www.agrofoto.pl/forum/topic/6877-c-330-podnosnik/page__st__200

Edytowane 27 Marca 2012 przez Junkers
