lukbold    411

Pytanie do znawców elektryki, elektroniki... co trzeba dokupić aby zczytać z czujników MF 3060 prędkość jazdy, prędkość obr WOM? Pewno można gdzie ze szrotu wyrwać ten wyświetlacz datatronic ale domyślam się że tanio nie będzie.... marnują się te wyprowadzone koło sterownika autotronic kostki... zapewne licznik rowerowy działa na innej zasadzie niż te czujniki w traktorze? jakieś pomysły?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
waldac    11

datatronic i autotronic to dwie różne rzeczy

konkretnie o co chodzi?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
lukbold    411

A czy wyraźnie nie napisałem, że zastanawiam się w jaki sposób z czujników zczytać dane i pokazać je na jakimś dodatkowym wyświetlaczu? prędkość jazdy, obroty wom... taki bajer jeśli da się zrobić tanim kosztem

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

armo    0

kiedyś kolego pisałem do firmy sprzedającej elektronikę m in wyświetlacze czujniki i odpisali mi że nie dadzą rady nic wymyślić na podstawie tych czujników z jednym kablem, oferowali własne instalacje z czujnikami w miejsce fabrycznych ale koszt chyba był spory i dałem sobie spokój, pamiętam że oferowali także obrotomierze elektroniczne z sygnałem z alternatora i nad tym się głównie zastanawiałem

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
raterro    1

Prędkość, nawet takim rowerowym zrobi, licznik liczy obroty koła, a ty tylko wprowadzasz jego obwód (tak przynajmniej jest w większości) i masz prędkościomierz. Problemem może być jedynie, czy licznik obsłuży taką średnicę koła ;)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
lukbold    411

właśnie nie obsłuży... 10 lat temu bawiłem się takim licznikiem. Zaczynał liczyć od jakiś 10km/h więc.... przylepiłem drugi magnes na felge ale to znów licznik szalał. daremne rozwiązanie. Trzeba by na obwodze koła te magnesy rozmieścic idealnie równo a potem wpisać obwód koła, który chyba doświadczalnie sie ustali. szkoda zachodu.

A w Mfie czujnik jest tylko zdaje sie działa na innej zasadzie niż ten w liczniku rowerowym (zmiana oporu elektrycznego wraz ze zmianą prędkości)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
karolas123    86

Pokaż mi ten czujnik, myślę, ze spokojnie mogłbym wykorzystać sygnał z niego do wyświetlania prędkości, lub sygnał który wystawia moduł autotronic.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
ppiotr    28

właśnie nie obsłuży... 10 lat temu bawiłem się takim licznikiem. Zaczynał liczyć od jakiś 10km/h więc.... przylepiłem drugi magnes na felge ale to znów licznik szalał. daremne rozwiązanie. Trzeba by na obwodze koła te magnesy rozmieścic idealnie równo a potem wpisać obwód koła, który chyba doświadczalnie sie ustali. szkoda zachodu.

A w Mfie czujnik jest tylko zdaje sie działa na innej zasadzie niż ten w liczniku rowerowym (zmiana oporu elektrycznego wraz ze zmianą prędkości)



Mam założony licznik rowerowy, magnesy założyłem 3 na piaście tylnego koła, każdy przy szpilce więc są równo a obwód koła podzieliłem na 3 i taką wartość wpisałem w licznik i pokazuje dokładną prędkość tak jak na naklejce na szybie.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
lukbold    411

http://www.sklep.agrohandler.pl/czujnik-zmiany-obrotow-wom-massey-ferguson-p29281.html tu jest błąd w opisie choć wszystkie czujniki liczby obrotów w mfie wyglądają tak samo... różnia sie dlugościa ale mają po 540 Omów

Ten czujnik jest bezpośrednio połączony z autotronic i z tego co pamietam przed modułem ma kable rozgałezione takze wisi kostka która jest w niektórych wersjach podpieta do wyswietlacza na słupku (datatronic chyba go nazywają). Fajnie by było zczytac pedkośc WOM i jazde...



Sam autotronic to chyba tylko porównuje prędkość obrotową koła zębatego pompy z kołem zębatym WOM dla ustalenia poslizgu sprzegła WOM a pedkość jazdy potrzebuje do automatycznego rozłączenia przedniego napedu i dalej tych wartości sterownik nie udostępnia. Jak już cos kombinowac to trzeba sie podpiąć pod kostki czujników przed sterownikiem

Edytowano przez lukbold

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
karolas123    86

Mam rozumieć, ze wewnatrz jest wieniec i w momencie wykrycia zeba czujnik podaje 540ohm a gdy zeba wienca nie ma jest przerwa? Wiadomo ile zebów ma wieniec, lub ile impulsów na obrot? Myśle, ze na tym samym potencjale co moduł autotronic spokojnie by to chodziło.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
raterro    1

hmm można by to zrobić na arduino, z systemem takim jak w rowerze, ale na powiedzmy 5, albo 6 magnesów, żeby dane były dokładne, i z arduino można pięknie na dowolny wyświetlacz LCD dać

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
lukbold    411

Mam rozumieć, ze wewnatrz jest wieniec i w momencie wykrycia zeba czujnik podaje 540ohm a gdy zeba wienca nie ma jest przerwa? Wiadomo ile zebów ma wieniec, lub ile impulsów na obrot? Myśle, ze na tym samym potencjale co moduł autotronic spokojnie by to chodziło.



czujnik umieszczony 1mm od koła zębatego.Te 540 ohm jest  w spoczynku. Później pójde do garażu i sprawdze czy ten opór sie zmienia w zależności od prędkości obrotowej kół zębatych... chyba że to ma jeszcze inną zasade działania i trzeba coś innego mierzyć... Ja elektronik nie jestem więc to są moje domysły



Tak jak pisał kolega wyżej.. przy 3 magnesach już licznik rowerowy działa ale... ja w zimie kiedyś ten czujnik urwał w śniegu wiec i jak już sie bawić to wolałbym te oryginalne czujniki wykorzystać

Edytowano przez lukbold

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
marian3p    17

Czujniki prędkości jazdy, obrotów WOM, obrotów silnika są indukcyjne. Nie ma problemu aby z ich wykorzystaniem zrobić wyświetlanie parametrów. Można do tego użyć mikrokontrolera z wyświetlaczem LCD, lub nawet układów cyfrowych z wyświetlaczami LED.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
konrad82    46

kiedyś kolego pisałem do firmy sprzedającej elektronikę m in wyświetlacze czujniki i odpisali mi że nie dadzą rady nic wymyślić na podstawie tych czujników z jednym kablem, oferowali własne instalacje z czujnikami w miejsce fabrycznych ale koszt chyba był spory i dałem sobie spokój, pamiętam że oferowali także obrotomierze elektroniczne z sygnałem z alternatora i nad tym się głównie zastanawiałem



Co to za firma ?

Macie jakiś patent na obrotomierz??żeby zamontować od czegoś innego ,impuls z alternatora.

Ten z allegro za 60zł już miałem  wytrzymał rok czasy 300mth i się popsuł...

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
lukbold    411

Czujniki prędkości jazdy, obrotów WOM, obrotów silnika są indukcyjne. Nie ma problemu aby z ich wykorzystaniem zrobić wyświetlanie parametrów. Można do tego użyć mikrokontrolera z wyświetlaczem LCD, lub nawet układów cyfrowych z wyświetlaczami LED.

No to na taką odpowiedź czekałem. Oszacuj koszty i wyceń włożoną prace i może bym kupił o ile cena nie będzie zaporowa

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
marian3p    17

Co do kosztów, to na razie trudno powiedzieć, ale myślę, że w kwocie 120-150zł powinienem się zmieścić. Chwilowo i tak mam sporo innej pracy, ale przy czasie postaram się opracować układ i wtedy mogę podać dokładne koszty. Spróbuję też zrobić jakoś prostą kalibracje, albo licznik impulsów , żeby nie trzeba było liczyć ilości zębów na kołach współpracujących z czujnikami, oraz uwzględniać przełożenia. Jeśli jesteś zainteresowany to możesz pisać na PW.



@konrad82

Nie ma również problemu aby zrobić obrotomierz współpracujący z alternatorem. W alternatorze jeśli nie posiada zacisku "W", należy wyprowadzić zacisk z jednej fazy, przed prostownikiem. Do tego sprawdzić przełożenie kół pasowych między silnikiem, a alternatorem.



Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Winio    1

Zdradź jakieś szczegóły, jaki koszt, jak podłączone, gdzie kupiłeś

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
lukbold    411

produkcja, dystrybucja marian3p

A podłaczenie banalne...do fabrycznej  kostki koło autotronica + zasilanie trzeba sobie znaleźć i tyle

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
lukbold    411

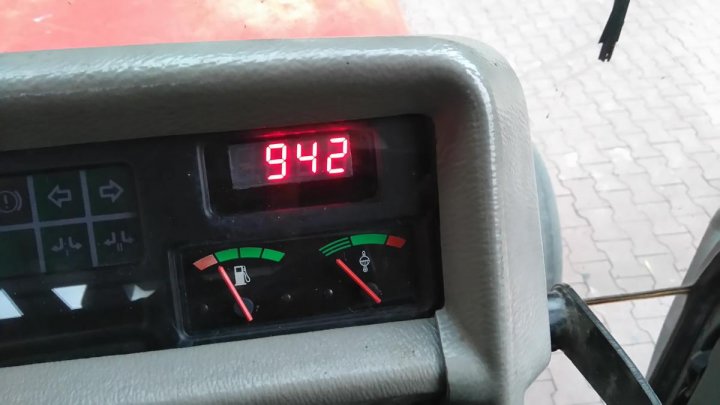

Kolejna odsłona Datatronic w wersji uproszczonej
