JD 975, 10xx i inne

[oppawel]

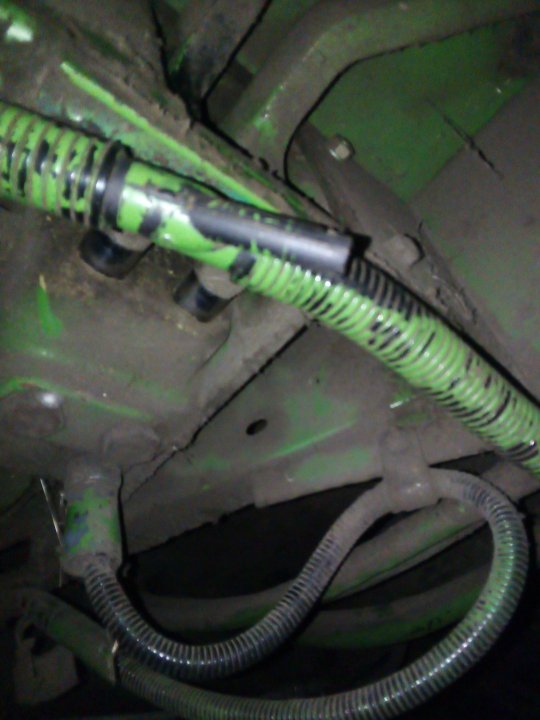

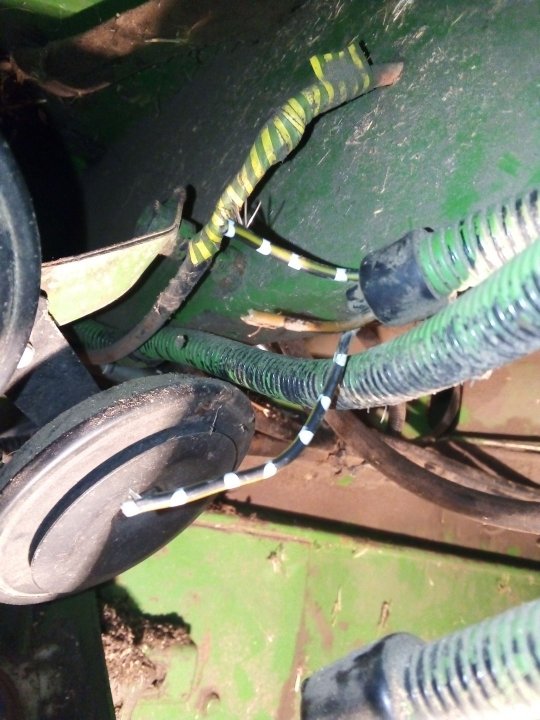

Posiadam kombajn jd 1075, chcę naprawić sygnał zapchania wytrząsacz. Poprzedni własciciel trochę grzebał w instalacji, więc mam kilka pytań. Na pierwszym zdjęciu widać trzy przewody od góry jest to chyba + (żółto czarny w białe paski), niżej jest to przewód który podaję sygnał zapchania wytrząsaczy, przez przekaźnik. Niżej jest też przewód żółto czarny w białe paski, nie wiem od czego jest. Ale znalazłem go obok pompki hamulców był uciety(drugie zdjęcie) , to nie jest stop więc od czego?

Moje pytanie to jak podpiąć te przewody pod klakson, ma ktoś schemat instalacji elektrycznej do tego modelu lub pochodnych.

Edytowane 26 Lutego 2020 przez oppawel

[zdzichu124]

Ja posiadam 1075 , w zeszlym sezonie skosilem trochę ponad 100ha, bez problemu skosilby jeszcze kolejne 50ha w sezonie

[peugeot]

Dwa przewody ( jednakowe ) łączysz razem i wpinasz w pierwszy konektor klaksonu , ten pojedyńczy łączysz do drugiego konektora w klaksonie .

[oppawel]

Zdzichu, również jestem zadowolony z tego kombajnu. Peugeot, zrobiłem tak jak napisałeś po przekręceniu stacyjki na zapłon jest krótkie trąbniecie, jak jest zapłon Żółto czarny to + a brązowo czarny to- po zmierzeniu miernikiem jest ok 1v. Po włączeniu młocarni i zbliżeniu blaszki trąbi. Problem jest z klaksonem podłączenie brązowo czarnego do przycisku, brak reakcji dopiero po zetknięciu z masą działa, czy gdzieś powinien być przekaźnik oprócz tego w skrzynce, dałem przekaźnik pod przyciskiem i działa.

Edytowane 8 Maja 2020 przez oppawel

[peugeot]

W 20xx włącznik klaksonu po naciśnięciu podaje masę , więc przekaźnik nie jest potrzebny , może ktoś to przerobił w twoim .

[Neveragain]

Witajcie. Potrzebuję instrukcję obsługi albo chociaż tabelę ustawień do 1177, 1174 , 1075 itd.

Gdyby ktos miał instrukcję po pilsku jestem w stanie to wynagrodzić

[zdzichu124]

A co chcesz tam znaleźć , może pomogę bez instrukcji ;)

[Neveragain]

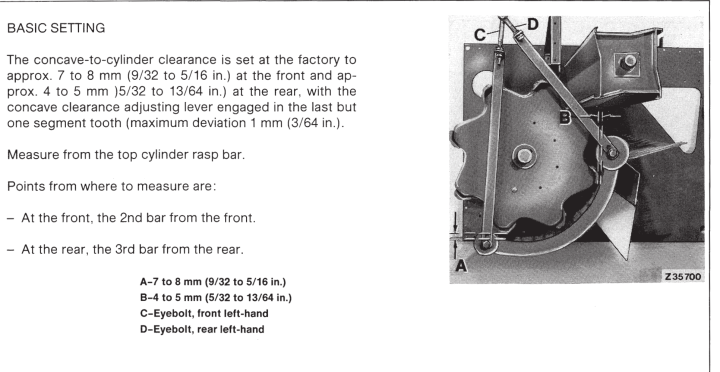

Na początek tabela ustawień wstępnych i rodzaj oleju do skrzyni i hydrauliki

[zdzichu124]

Ok, poszukam w instrukcji to o co prosisz i wstawię tutaj fotkę , może komuś się też przyda. Jutro po południu wstawię

A jeśli chodzi o ustawienia to niestety te z tabeli niewiele mają do rzeczywistości, trzeba ustawiać po swojemu dostosowując się do warunków na polu. Na początku też myślałem że to czarna magia ale po 3 sezonach już intuicyjnie wiadomo co i jak

[stasiu3512]

Witam. Kombajn JD 1075. Dzisiaj pojawił się problem z przyspieszaczem, podczas jazdy przestał działać. Działa tylko gdy chce przyspieszyć, w drugą stronę nie działa. Wszystkie przewody są dobre, dźwignie też ładnie pracują. Koło wariatora jest dobre, ponieważ gdy odkręce wąż hydrauliczny, wariator scisne ręcznie i się zamyka. Ktoś wie gdzie mam szukać problemu?

[pawel885]

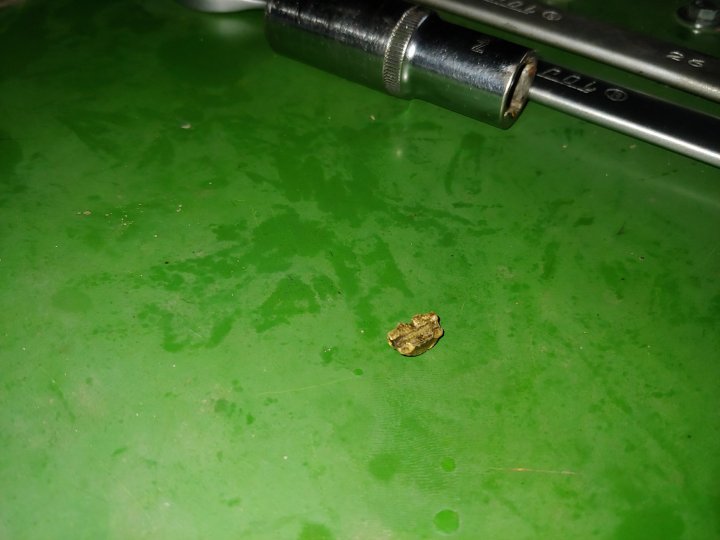

Miałem tak kiedyś w fahrze, z czasem nawet luzowanie węża nie pomagało, rozebrałem tłok i tam jest coś w rodzaju dławika, rozkręciłem to i podłożyłem pierścień pod jakąś podkładkę bo cofając się zatykała kanał olejowy

[wygibas]

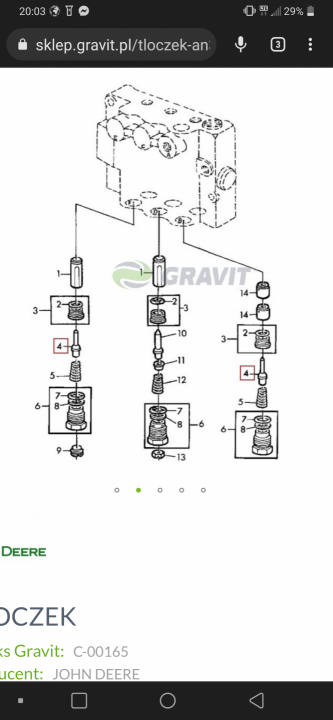

w rozdzielczu mogą być zworki zwrotne i mogą się zepsuć.

https://partscatalog.deere.com/jdrc/sidebyside/equipment/69211/referrer/navigation/pgId/249159

nr 4 na schemacie.

Kiedyś nie mogłem złożyć rury w 1085 i to właśnie byłą przyczyna.

Edytowane 6 Lipca 2020 przez wygibas
dodanie informacji

[Szron88]

Witam.

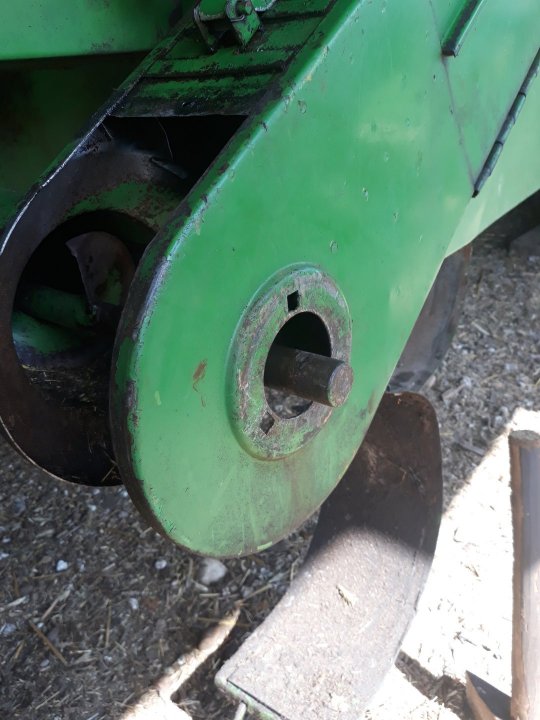

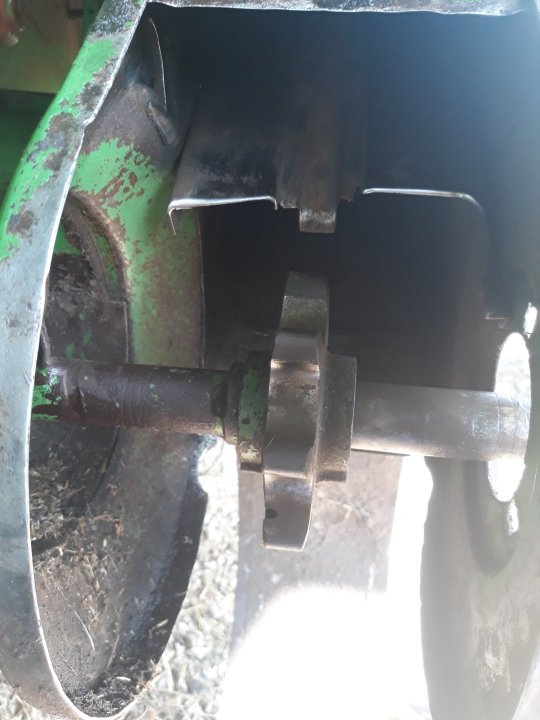

Da sie wyjąć jakimś sposobem zębatkę z przenośnika kłosowego bez zdejmowania całego przenośnika? Jd 1065.



[zdzichu124]

A jak to wygląda z drugiej strony ? Może da się rozebrać przeciwległe łożysko i cofnąć ślimak tak żeby zębatke ściągnąć ?

[Szron88]

Nie ślimak dochodzi prawie do samej blachy nie pojdzie nic w druga strone.

[wygibas]

powinno być nacięcie z drugiej strony i go wykrecasz.

[izydor6280]

z tego co pamiętam trzeba lekko odciągnąć przenośnik bo w całości nie ściągniesz

[Szron88]

W tamtym sezonie zaczął mi sie grzać silnik. Wyjełem teraz termostaty i sie troche przycinają. Mam juz kupione nowe. Tylko pytanie czy może wogóle nie zakładac termostatów? Myślałem tez o dodatkowej chłodnicy płynu wpiętej w przewody od chłodniczki oleju pod filtrem oleju. Jak myślicie? Co bedzie lepsze?

[pawel885]

Bez termostatu może Ci wyrzucać płyn korkiem, awaryjnie lepiej zrobić mały otwór wiertłem .

[wygibas]

W 1085 już dwa sezony koszę bez termostatów. Jak masz kupione nowe to zakładaj, jeśli coś dalej będzie nie tak to zawsze możesz spróbować bez. Sprawdź też pompę wody, czy dużego luzu nie ma, bo może z wirnika już mało co zostało.

[zdzichu124]

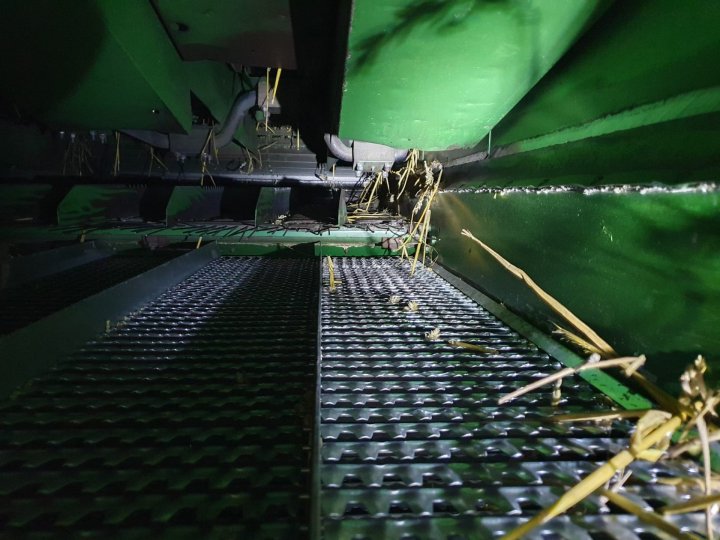

Koledzy w 1075 puka mi kosz sitowy , tak jakby górne sito pukało o dolne , wymieniłem wszystkie gumy , łożyska na tych wykorbieniach co napędzają kosz i dzisiaj odpaliłem pierwszy raz po wymianie gum u nadal puka , co może być ? Jak mierzyłem to tak jakby z prawej strony Górny kosz był o 1cm niżej niż z lewej strony

[Szron88]

U nie w 1065 puka juz 10 lat. Też kiedyś wszystko rozbierałem wymieniałem gumy. Nie doszedłem o co chodzi i odpuściłem. Puka tyle lat i nic sie nie dzieje.

[zdzichu124]

Mam go 4 sezon , nigdy nie pukało , zaczęło pod koniec żniw 2019 i przez to rozleciały mi się sita , powypadały lamelki i pękła rama sit, więc nie mogę tak jechać , musze dojść gdzie jest ten punkt styku i może tam coś zrobić więcej miejsca

[wygibas]

Gumy na wałku tylnym podsiewacza też wymienione? U mnie kiedyś fartuch pod podsiewaczem klepał chyba o obudowę wentylatora, nie pamiętam dokładnie. Sita górne czy dolne pękły?

[zdzichu124]

Tak, wałek wyciągnięty był , gumy na walku wymienione. W górnym sicie pękła ramka w narożniku a dolne wypluło 3 pióra. Tak myślę czy na tylnych wieszakach tych co są na zewnątrz i mają po 4 gumy na stronę te podwójne , czy tam się jakoś reguluje ? Żeby podnieść górny kosz lekko na tych wieszakach ? Brak mi już pomysłów a żniwa za chwilę. W twoim przypadku co pomogło ?
