D-47 proszę o pomoc

[Gość]

Witam , czy mógł by mi ktoś podać numery katalogowe tej części ? szukam po necie i nie mogę tego znaleźć może ktoś jest lepiej obiegany w tym temacie niż ja .

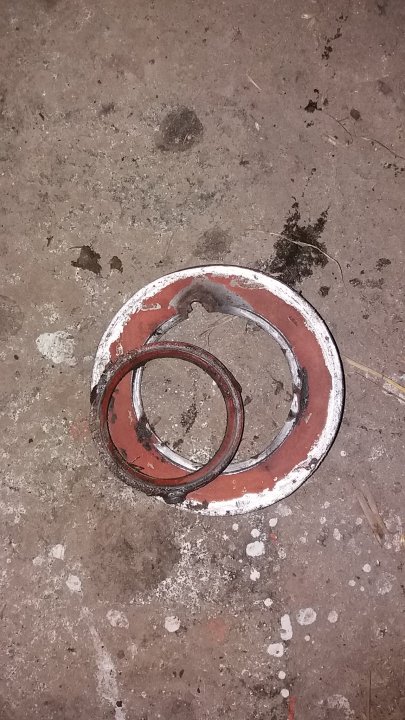

Element widać na zdj , jest on z przyczepy d47 na samym końcu czopu , jak widać rozsypał się (puścił spaw i mocno to się powyginało na wskutek czego zablokowało mi koło ) Z góry dzięki.

[andrzej78]

Jakie są wymiary tego elementu?

[Roki212]

Też jakoś na to patrzę i nie widzę gdzie by to szło

[izydor6280]

napisz jaśniej gdzie to idzie

przy osi nie ma nic więcej niż nakrętka, podkładka, 2 łożyska i dwa pierścienie,  kolejność od zewnątrz

Edytowane 3 Grudnia 2017 przez izydor6280

[seweryn20]

Blacha trzymająca szczęki i sześć śrub...  nie wiem co to.

[Roki212]

No oprócz tej blachy co w katalogu widnieje jako osłona bębna właśnie nic tam nie widzę...

Zdjęcie całego elementu z innego koła rozjaśniło by sprawę jeśli to nie ta blacha

[Gość]

ten element znajdował się na samym końcu osi , następnie pierścień łożysko pierścień ,łożysko, podkładka nakrętka   być może ktoś to zamienił zamiast jakiejś podkładki dlatego tego znaleźć nie mogę , to może chociaż co tam powinno być zamiast tego czegoś wymyślonego przez poprzedniego użytkownika ?

[Gość]

Może ten wymyślny element był zamiast tego ? https://www.e-skladnica.pl/pl/p/15-PIERSCIEN-OSI/38083

[izydor6280]

wychodzi na to że taki pierścień, zapewne z filcem, coby uszczelnić się z piastą

[Roki212]

Zapewne o ten pierścień chodzi i nabity powinien być na czop piasty w katalogu widnieje tylko jako pierścień bez wymiarów. Po tym pierścieniu razem z piastą obraca się uszczelniacz oznaczony w katalogu numerem 16  czyli 80x115x12
