Proszę o administratora o zmiane tematu na"Silniczek wycieraczki przedniej-jak podłączyć"



Witam,planuje zamontować w C 330 wycieracze z samochodu osobowego przód.

Problem polega na tym że niewiem jak podłączyć aby działało.

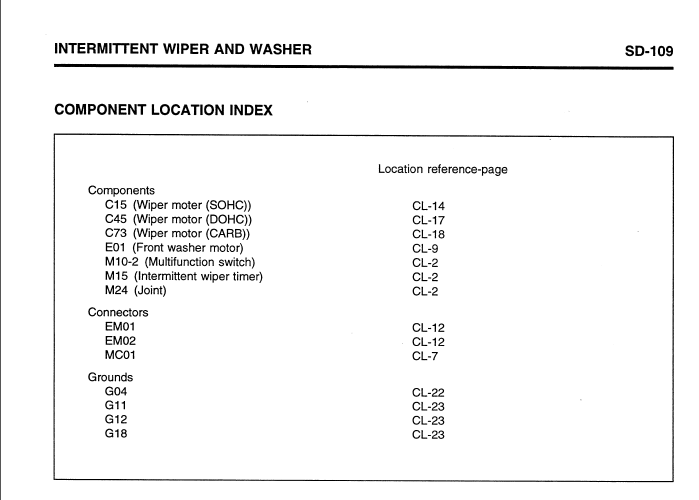

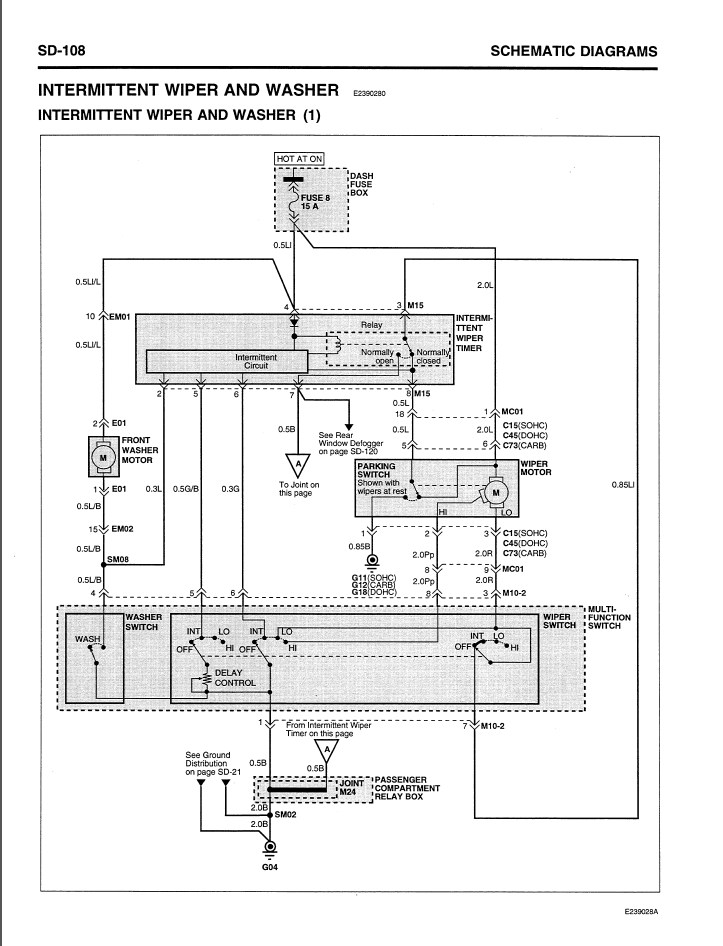

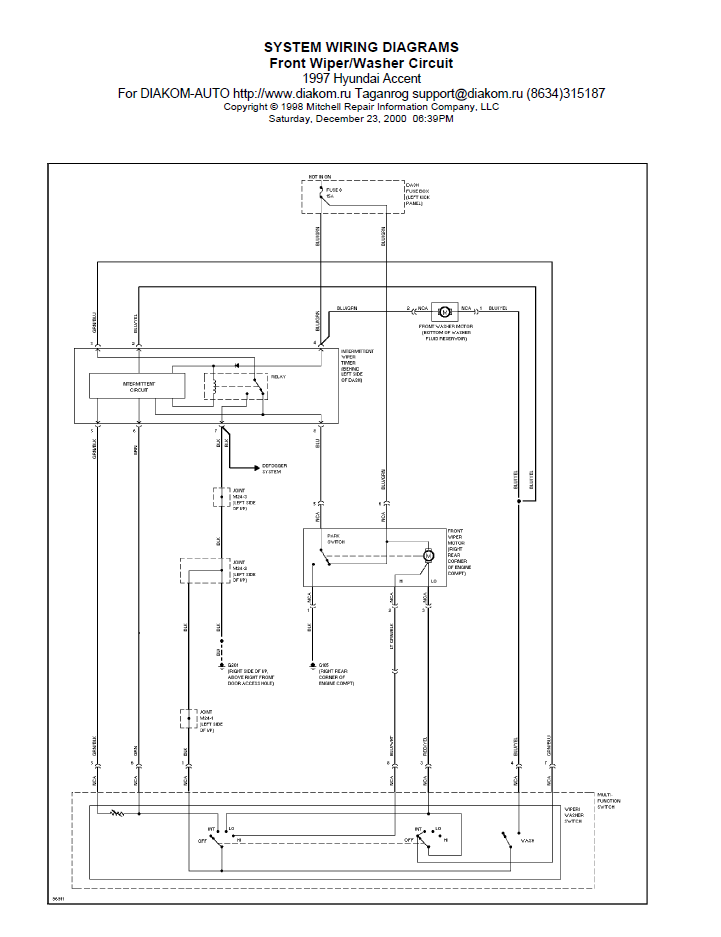

znalazłem schemat,ale ja się nieznam na tym i niewiem co do czego



Silniczek jest od samochodu Hyundai Accent 95r.

jakby trzeba było jakieś informacje to proszę pisać

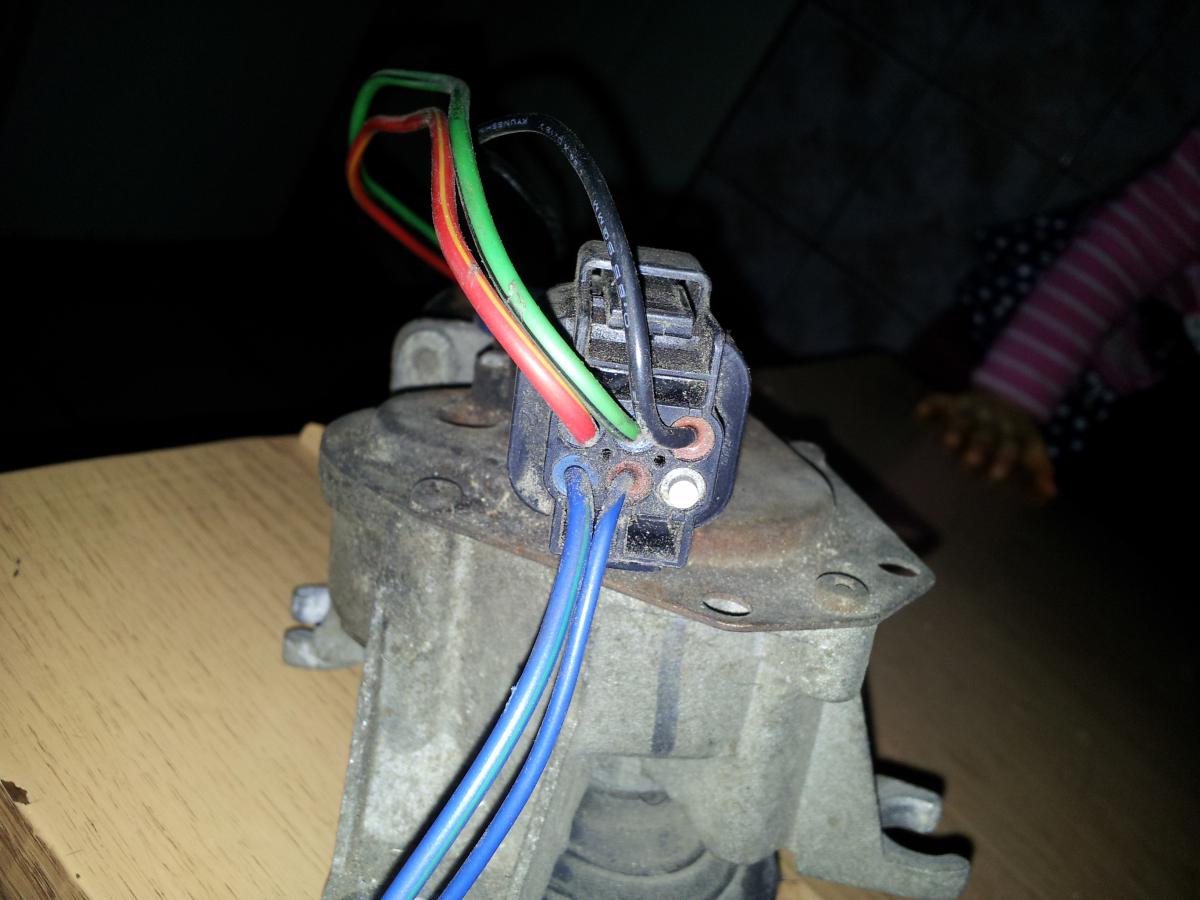

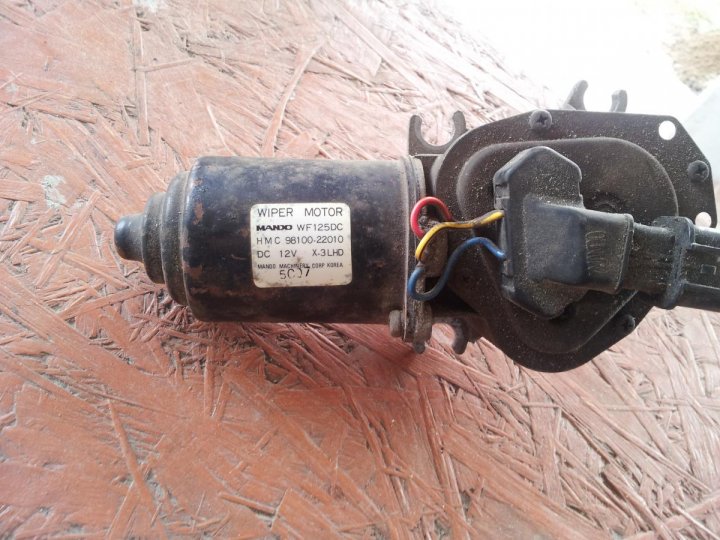

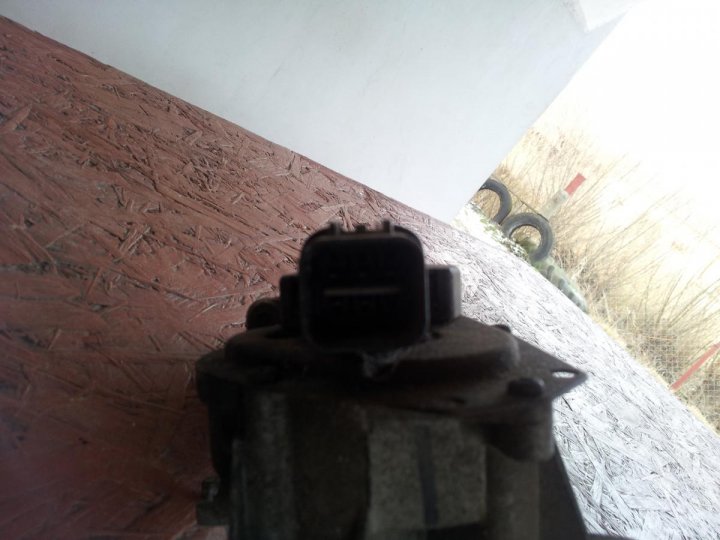

a tutaj już zdjęcia silnika








Edytowano przez Elektrotechnik

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Chcesz żeby to działało z czasowymi, czy tylko wolne-szybkie?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

wolne-szybkie

chyba tak jakoś było by

1 to masa

2 to + gdzie wycieraczka wraca do neutralnego położenia"0"

3   1 bieg

4   2 bieg

a 5 chyba załącza wycieraczki po włączeniu spryskiwacza

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Jak chcesz dwa biegi, to trochę komplikuje sprawę, bo potrzebny jest dwusekcyjny, trójpołożeniowy przełącznik, taki jak na schemacie. A jak wystarczy Ci tylko jeden bieg, to wystarczy zwykły dwubiegunowy, przełączny włącznik.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Ty masz silnik przed oczami, więc musisz sam dojść do tego, który przewód jest od czego. Więcej czasu zajęło mi rysowanie jak to podłączyć niż samo podłączenie gdybym silnik miał u siebie.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

A co tam jest do ogarniania? Czerwony i zielony to 2 i 3 (który jest który to musisz sam określić), czarny to prawdopodobnie 6, a niebieskie to prawdopodobnie 1 i 5.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

ja niekumam który do czego

przy kostce jest 5 kabli

z silnika wychodzą 3

żółty jako czerwony (kostka)

czerwony jako zielony(kostka

czarny masa

a z niebieskimi to niewiem co sie dzieje



twój schemat wymaga zastosowania  takiego przełącznika


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Kristoffer    4

Ja mam takie pytanie czy ten silnicze ma przełożenie takie ze ramie wycieraczki chodzi tam i spowrotem tak jak to mają zazwyczaj samochody z tyłu.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Jeżeli wycieraczka ma wracać do jednego położenia, to podłączenie zawsze będzie takie samo. Nieważne, czy będzie to wycieraczka od przedniej, czy od tylnej szyby.

ja niekumam który do czego
przy kostce jest 5 kabli
z silnika wychodzą 3
żółty jako czerwony (kostka)
czerwony jako zielony(kostka
czarny masa
a z niebieskimi to niewiem co sie dzieje

twój schemat wymaga zastosowania  takiego przełącznika

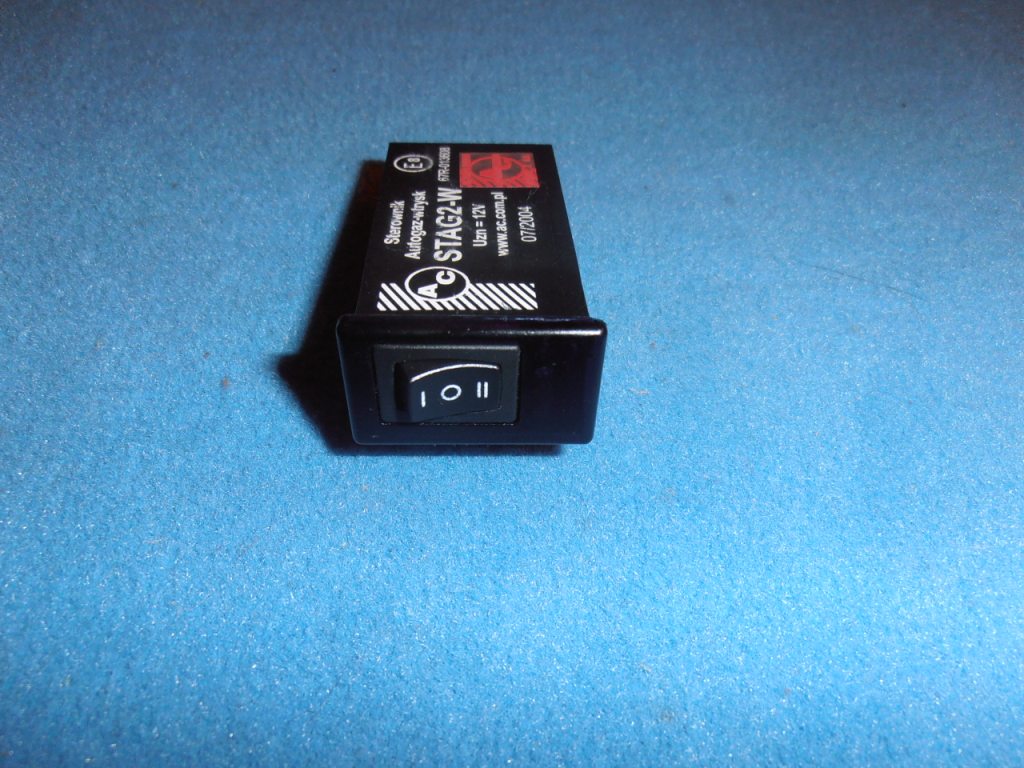

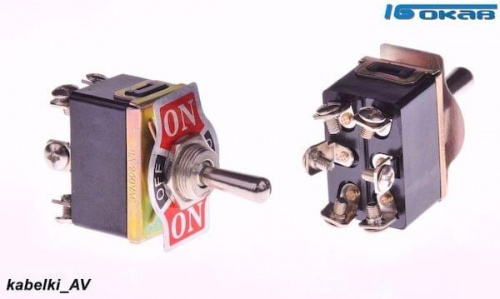

Masz schemat połączeń wewnątrz przekładni, więc omomierz w rękę i w 10 minut określisz który przewód jest do czego. A przełącznik taki jak na zdjęciu. Jak będę miał czas, to narysuję jak to ma być zrobione na przekaźnikach przy pracy LO-HI.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
asharot    177

Odkręć ten dekiel z kostką i wtedy zobaczysz cały mechanizm,będziesz wtedy wiedzieć o co tam chodzi.

Silnik do wycieraczek podłączyć to nie taka prosta sprawa,muszą stawać w jednej pozycji i wyhamować prze podanie na silnik  2-dwóch jednakowych biegunów.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

To jest prosta sprawa, tylko trzeba wiedzieć który przewód jest do czego, bo przy tej ilości metodą prób i błędów nie da rady.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

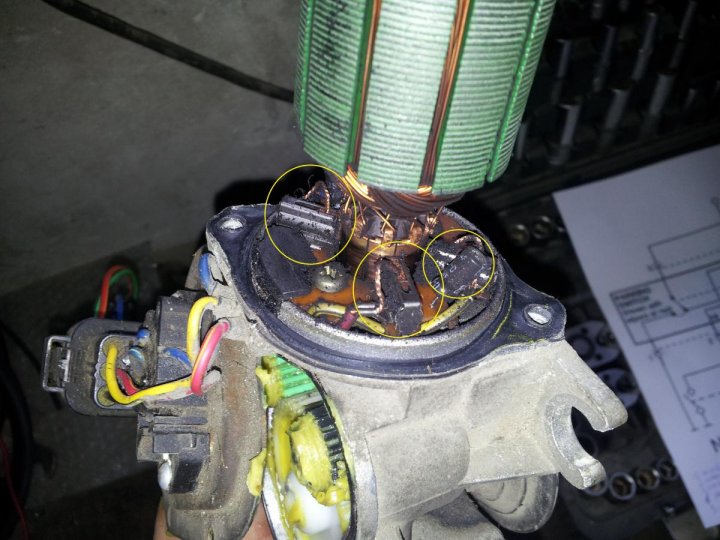

rozkręciłem i jest podobnie,ale chyba nie tak samo.

kabel niebieski cienki i czarny to jeden sygnał(masa)na schemacie widać że się łączą

a pozostałe 3 kable też jakby maja jeden sygnał,w domu mam jedynie miernik i sprawdzałem ciągłość obwodu

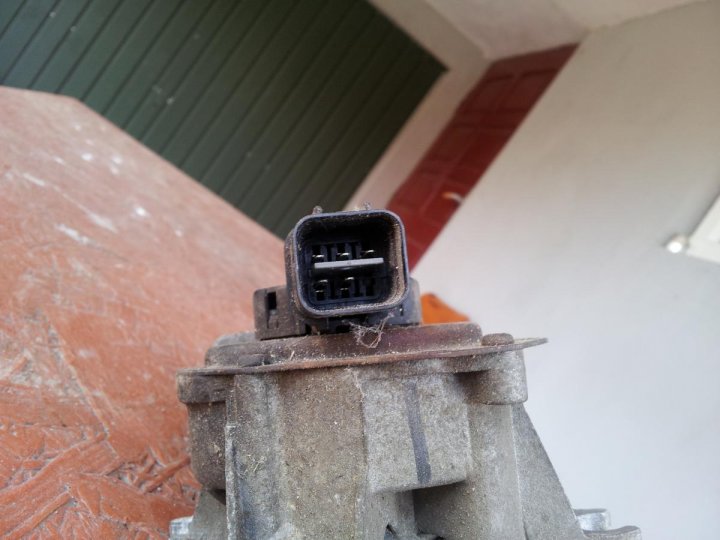

jak widać na 1 zdjeciu u mnie sa 2 blaszki(na schemacie 3)

przy motorze są 4,widać kable nawet gdzie idą



Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Nie da się zdjąć tego koła nad stykami, żeby zobaczyć jak są łączone?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

witam ponownie,dawno sie odzywałem

a to dlatego że dałem silnik koledze i niemiałem jak zdejmować tego koła



póki co silnik jakoś działa,są nawet 2 biegi

"-" to oba niebieskie i czarny
"+" to zielony lub czerwony,zielony szybciej kręci



niewiem czy taka praca jest bezpieczna i jakie moga być potem skutki.

zastosuje teraz przełącznik jak od gazu


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
