gniazda hydrauliki push-pull

[Nikita_Bennet]

Witajcie, tak wiem sporo pytań mam ostatnio ale troszkę wczytuję się jak fajnie zrobić sobie hydraulikę w ciągniku oraz usprawnić kilka rzeczy w maszynach (nie tylko aby było ale też żeby to łatwo użytkować).
Będę podpinał nowy rozdzielacz do ciągnika/ciągników i potrzebuję rady.
Widziałem to na af.pl, pracowałem na czymś podobnym dawno temu w Anglii (ale krótko bo jak wyjeżdżałem to akurat ciągnik taki przyjechał).
Chodzi o uchwyty mocujące push-pull do hydrauliki. Blacha prosta do zrobienia, widziałem na mizzar i waryński takie coś robi (40-50zł na dwa szybkozłącza).

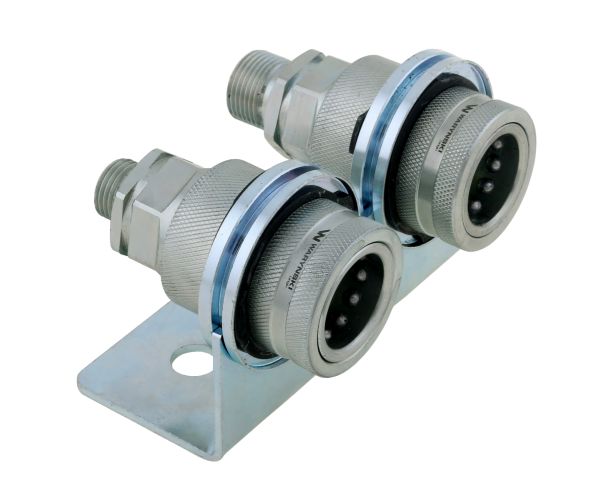

Jest sens? Wygoda fajna ale jak to się sprawuje po latach? Luzów nie nabiera? Znaczy się czy całe gniazdo nie lata w tym uchwycie? Bo nie wiem jak te segery to trzymają-jakoś nie chce mi się uwierzyć że wytrzyma to kilka lat. Chodzi mi o takie rozwiązania jak poniżej (Jacek sorry za fotkę z logiem producenta).
No i czy te gniazda (i też wtyczki) waryńskiego są znormalizowane? Bo już mam na jednym ciągniku 4 gniazda, na drugim 6 i nie chcę mieć innego typu tym bardziej że te do tych co mam wszystko mi pasuje.
Z tyłu będą szły przewody gumowe bo na stalowych to nie zadziała.



Z góry thx za rady.

[ZYLA]

wystarczy typowe złącze hydrauliczne. Nie musi posiadać tulei jak wyżej.

https://goo.gl/images/tCfxDi

Wystarczy że wsadzisz je w otwór dopasowany do rączki, dasz dwa segery i gotowe. Tylko przyłącze musi być elastyczne (z węża) bo musi pracować.

AA i dodam że mam tak w Zetorze i sprawuje się bez najmniejszych problemów. wpinanie, wypinanie jedną ręką. W drugiej trzymam szmatkę  i wycieram po wyjęciu

Edytowane 4 Lutego 2018 przez ZYLA

[Nikita_Bennet]

Właśnie wracam z podwórka i złącza w belarusie (te fabryczne, chodzą w jedną stronę), w C330M ostatnio dołożyłem do wywrotki gniazdo i chodzi tylko w jedną stronę.
Jedynie w Z10145 chodzi w obie strony (pull-push).
No mi właśnie chodzi o to że wypiąć to idzie jedną ręką (tak robiłem za granicą), pytanie czy gniazdo nie nabierze luzu w tym uchwycie, tzn czy ta blacha się nie wyrobi?
To że z tyłu musi być giętki przewód zamiast stalowego to wiem.  Z racji że Zetor 10145 ma na pompie max 40litrów to myślę o zakutych gotowych przewodach 10mm ze końcówką 18x1,5 i z takim gwintem gniazda
Druga sprawa że też wolałbym uniknąć zakupu gniazd waryńskiego tylko wziąć takie po max 25zł bo cztery dodatkowe do zetorka a jak będzie się spisywać to 4 takie same z rozdzielaczem do ciapka mi się marzą to będzie wydatek w złotówkach a używane dość sporadycznie (trochę wiosną i trochę jesienią, no chyba ze zmieni się coś i będą używane częściej niż te fabryczne).


[mati999]

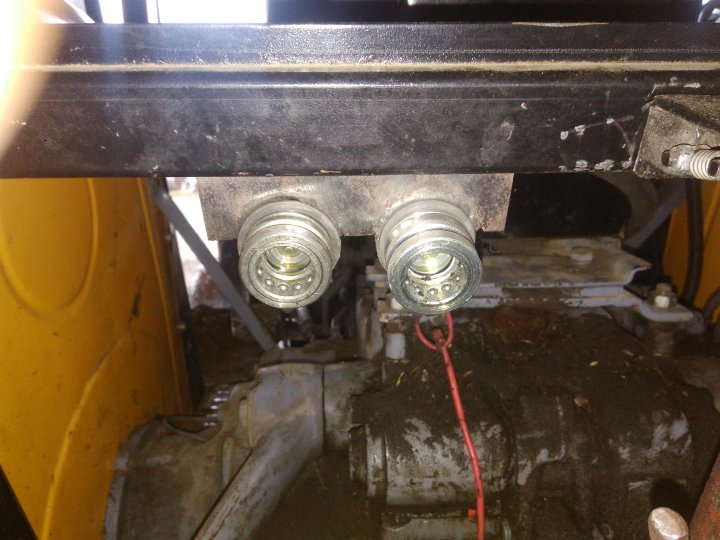

Wystarczy mieć rurę odpowiedniej średnicy, dociąć na odpowiednią grubość przyspawać do kątownika lub blachy i gotowe. Sam takie ostatnio zrobiłem.

[Nikita_Bennet]

w sumie nie głupi patent

[ZYLA]

Ale tam nie przeszkadza luz. A dziura w blasze 3mm w pelni starczy.

[mati999]

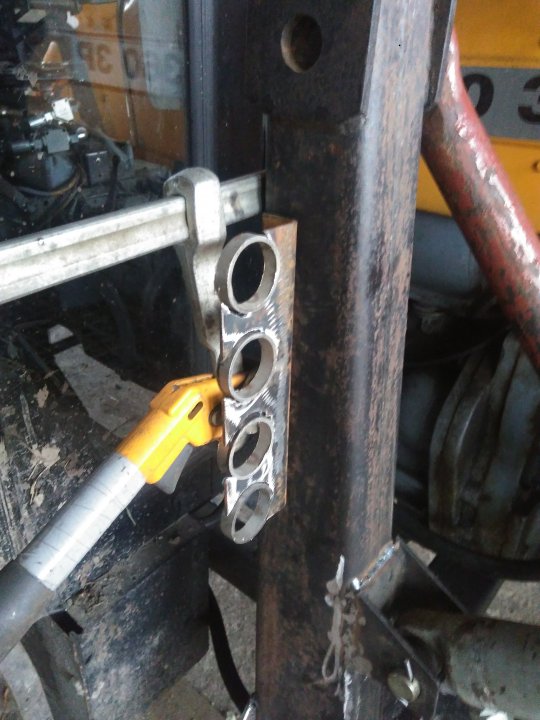

Ja zrobiłem takie coś

[Nikita_Bennet]

A dziękować

Ja myślę ale dać 2 blachy po dwa gniazda po obu stronach ciągnika.

[AlaCapone]

Zależy jakiej blachy użyjesz, czy "gównolit", czy coś lepszego?

[seweryn20]

Miałem założone takie w otworze w blasze i z czasem paskudnie to lata na wszystkie strony.  Powierzchnia styku jest tak mała że się wyrobi choć by z tytanu było jak nie jedno to drugie. Zrób jak koledzy mają w tulejkach. Tylko pierwsze kup szybkozłącza często mają kilka rowków na segery długość samej tulejki dopasujesz bez problemy.

A... push-pull z czasem robią się upierdliwe. Niby  zapinając wystarczy samca w samicę wcisnąć ale z czasem zamiast cofnąć się tuleja złączkę wyciskają grzybki i tak trzeba  pomóc drugą ręką cofnąć się w swoje miejsce.

Edytowane 4 Lutego 2018 przez seweryn20

[AleksanderXY]

Nie ma prawa nic się wyrobić. Stosowałem z "nierdzewki" po kilku latach żadnego luzu.

[mati999]

Właśnie te tulejki mam z nierdzewki

[Nikita_Bennet]

spróbuję te obejmy z waryńskiego bo tam jest tulejka.
Jeszcze tylko muszę podzwonić o rozdzielacz i będzie zabawa

[mani51]

U nas w pobliskim sklepie dostępne są pary złącz hydraulicznych w plastikowym uchwycie. Nie mogę tego na necie znaleźć, ale wygląda to mniej więcej tak http://www.farmexpert.pl/pl/p/Uchwyt-obejma-podwojny-kompletny-do-rurwezyprzewodow-rozmiar-fi-30mm/63800

Można przecież zrobić tulejkę nachodzącą na złącze, przeciąć ją wzdłuż i zrobić skręcaną. Na rowki w tulejce przesuwnej włożyć jakieś oringi i tą przeciętą tulejką ścisnąć,

[AlaCapone]

Dobry pomysł, tylko to delikatne - trzeba byłoby troszkę wzmocnić.

[Nikita_Bennet]

obejmy z waryńskiego przyszły.
Dla potomnych - szybkozłącze w uchwycie nie jest jakoś specjalnie ciasno, segery te złącze trzymają i nic ponad to. W jednym otworze obraca się ciężko w drugim leciutko.
W sumie mi to nie przeszkadza bo i tak kręcić się nie powinny bo przewód będzie to trzymał. Oby tylko nie dzwoniły

[AlaCapone]

Szybkozłącza już się wyrobiły?

[Farmexpert]

Witamy,

Uchwyty firmy Waryński są wykonane całkiem nieźle i z grubej blachy, więc nie powinno się nic złego z tym dziać.

Oczywiście bardzo ważny jest prawidłowy montaż.

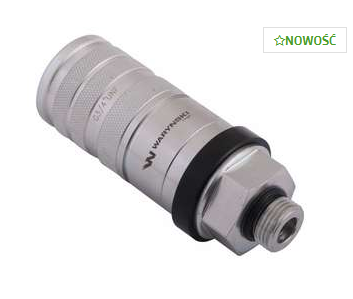

Od dziś w sprzedaży mamy również zrywalne gniazda PUSH-PULL stosowane w najnowszych ciągnikach.

Najważniejsze cechy:

-Gniazdo PUSH-PULL z funkcją ZRYWANIA – „sztywny montaż” bez dodatkowych uchwytów typu PUSH-PULL

- Możliwość podłączenia pod ciśnieniem (po stronie wtyku),

- Możliwość odłączania pod ciśnieniem w nagłych wypadkach (np.. w przypadku awarii maszyny),
- Podłączenie wtyku do gniazda za pomocą jednej ręki,

Wszystkie gniazda znajdziecie TUTAJ !!

[seweryn20]

55 minut temu, AlaCapone napisał:

Szybkozłącza już się wyrobiły?

Pewnie w tolerancji H50 zrobione

[AlaCapone]

6 godzin temu, Farmexpert napisał:

Witamy,

Uchwyty firmy Waryński są wykonane całkiem nieźle i z grubej blachy, więc nie powinno się nic złego z tym dziać.

Oczywiście bardzo ważny jest prawidłowy montaż.

Od dziś w sprzedaży mamy również zrywalne gniazda PUSH-PULL stosowane w najnowszych ciągnikach.

Najważniejsze cechy:

-Gniazdo PUSH-PULL z funkcją ZRYWANIA – „sztywny montaż” bez dodatkowych uchwytów typu PUSH-PULL



- Możliwość podłączenia pod ciśnieniem (po stronie wtyku),



- Możliwość odłączania pod ciśnieniem w nagłych wypadkach (np.. w przypadku awarii maszyny),
- Podłączenie wtyku do gniazda za pomocą jednej ręki,

Wszystkie gniazda znajdziecie TUTAJ !!

Mam rozumieć, że do tego gniazda nie muszę stosować miękkiego przewodu, aby podłączyć i odłączyć jedną ręką?

[seweryn20]

Wygląda na to że można go przykręcić na sztywnym przewodzie lub   grodziowe z dłuższym gwintem w otworze a wewnętrzna t€leja porusza się przód i tył a nie jak dotychczas zewnętrzna.  Jeśli tak to nie jest to głupie.

[AlaCapone]

Prawdopodobnie tak, ale chciałem się dowiedzieć u źródła. No cóż, muszę uzbroić się w cierpliwość.

U siebie mam oryginały w Renault 160.94. Chcę dokupić coś takiego do mniejszych moich Renault.

[seweryn20]

No kopałem po necie za tym i szczerze mówiąc nazwa zrywalne pojawia się tylko w waryńskich. Prawdopodobnie tak nazwali a chodzi po prostu o fakt że w przypadku niewypięcia z gniazda przewody  po odjechaniu ciągnikiem wypnie się a nie wyszarpie pół instalacji. Czekamy na wyjaśnienie.

[AlaCapone]

Nie chce mi się grzebać po necie, ani gdziekolwiek indziej - jakkolwiek to brzmi.
Chyba się starzeję.

[seweryn20]

A no wierzę i nawet nie kop bo jak napisałem nikt nazwy zrywalne nie używa.  nawet na temat samych złączy waryński praktycznie nic nie ma bo są świerzutkie na necie jak by dosłownie wczoraj pokazały się pierwsze fotki.

Ogólnie złącza zrywalne są ale   ich zastosowanie jest całkowicie inne. Gdzieś tam wkręcone w kąciku w przypadku pociągnięcia za przewód wypinają się zamykając przelot. Tylko ze to całkowicie inaczej się prezentuje niż to i nie są wykorzystywane jako szybkozłącze.
