Wspomaganie na orbitrol MTZ-82

[adamson330]

Ciekawe czy nie było by problemów z luzami. Kolejne 2 przeguby. Dodatkowo czy nie zmieniała by się geometra kół.

Zrób proszę fotke tego orbitrola pod kierownicą u Ciebie. Moze cos wymłodzę sam.

[piotrus907]

ja tam dorobiłem uchwyt od spodu do siłownika bo nie było dziur żeby przykręcić orginał ,  tego wąsa przy kole nie wymieniałem tylko dorobiłem i przyspawałem uchwyt do tego co był drążki i ta łapa od spodu została tylko środek z tej kolumny wywaliłem żeby nie potrzebnie tam to nie chodziło i działa bardzo dobrze

[seweryn20]

1. Do kolumny wchodzi zdaje się 9 litrów.  W każdym razie zalewasz normalnie do poziomu jaki wyznacza sitko we wlewie. Olej hl-46 ja mam 68.



2. Nie korzystasz z rozdzielacza pod kierownica to przerób kolumnę bez krzyżaków. Kup tylko wieloklin do orbitrola są w sprzedaży. Na krzyżaku podwójnym orbitrol działa płynnie. Dla tego krzyżak jest właśnie podwójny.



ad6. Możesz założyć siłownik 50 mm o skoku 200 mm, orbitrol 100 i pompę nsz-14. Chodzi na tym dobrze tylko kierownica ma dużo obrotów pomiędzy skrajnymi punktami. 200 mm skoku to max przy większym skręcając na max w prawo wąs przekroczy punkt oporu i może wywinąć kołem jeszcze bardziej.

Nawet jeśli zdecydujesz się na siłownik 63 to same sworznie to nie problem. Robisz tulejki i tyle  a smarujesz łożysko siłownika przez kalamitki w uchu siłownika bo są.



Ja mam orbitrol pod kierownica w oryginale, jest kolumna w  niej zawór blokady a w miejscu siłownika i rozdzielacza zaślepki. W środku zamiast zębatki jest właśnie taka krzywka jak na foto które zamieściłeś. Bardzo proste do zrobienia ze starej zębatki.

Ogólnie wspomaganie to co ja posiadam chodzi dobrze. Dokładnie to.

https://zapodaj.net/ad0cce16e0461.jpg.html

https://zapodaj.net/ec5759ef3f6f0.jpg.html

https://zapodaj.net/6a54e8939ee9f.jpg.html

Edytowane 29 Listopada 2016 przez seweryn20

[hemi]

Możesz też kupić http://allegro.pl/wspornik-orbitrola-mtz-belarus-i6301531972.html . Drugą stronę boszkujesz i spawasz ze starej kolumny, plus podwójny krzyżak z gwiazdką. Ja tak mam. Tak jak Seweryn pisze, na siłowniku 63 trzeba dorobić tulejki do sworzni i ewentualnie kalamitkę na siłowniku jak jej nie ma.

[seweryn20]

Dokładnie. Łożyska jakie są wbite w uszy siłownika mogą być smarowane albo ze sworznia albo z ucha. Jeśli nie ma kalamitki w uchu robisz otwór, gwint M6 i już jest.



[adamson330]

Dzieki Panowie za pomoc. Raczej będę kombinował ze stara kolumna i siłownikiem c63. Jak coś już będę miał to się podzielę efektami.

[Damianwr1]

Wykombinował ktoś już coś z tą starą kolumną by przykręcić do niej orbitrol mówię o tej w kabinie  bo u mnie są  w niej 2 otwory 10mm może wystarczy wywiercić jeszcze 2 otwory i orbitrol będzie pasował  i do tego ten podwójny krzyżak i było by okej

[JacoVR6]

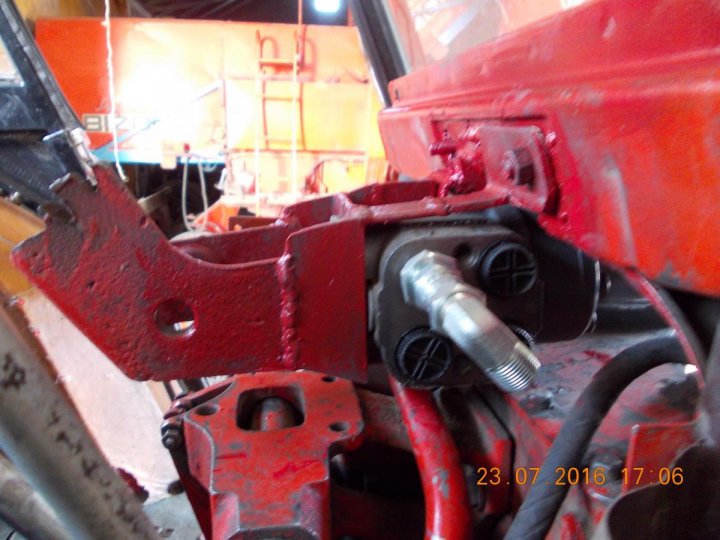

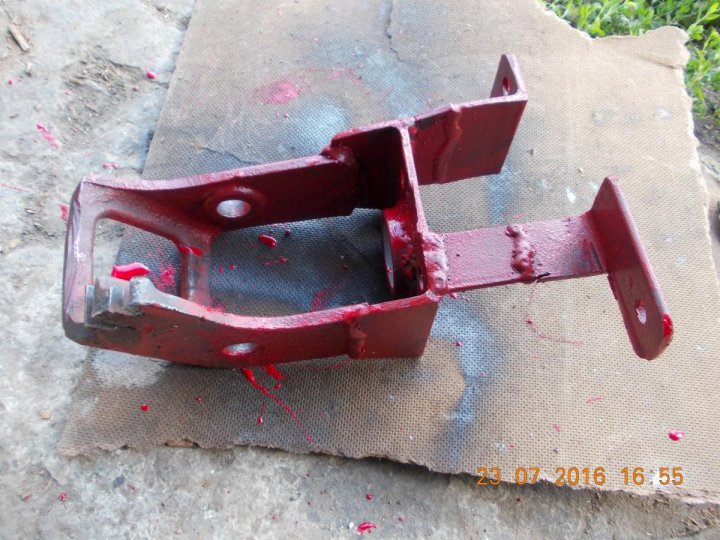

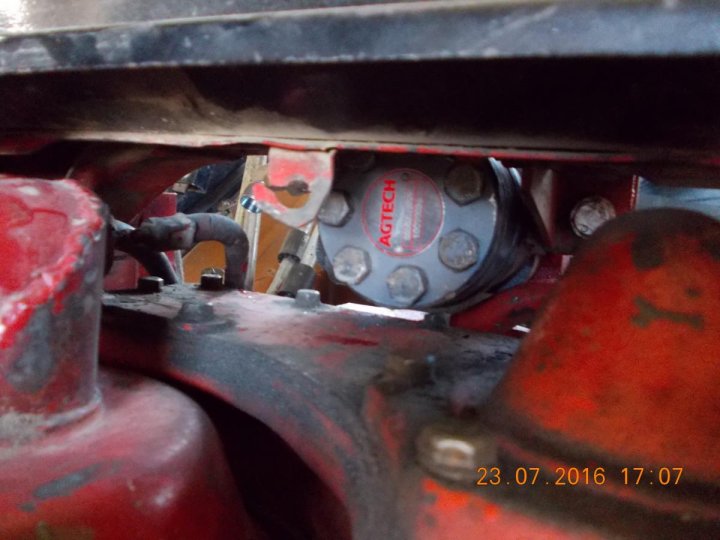

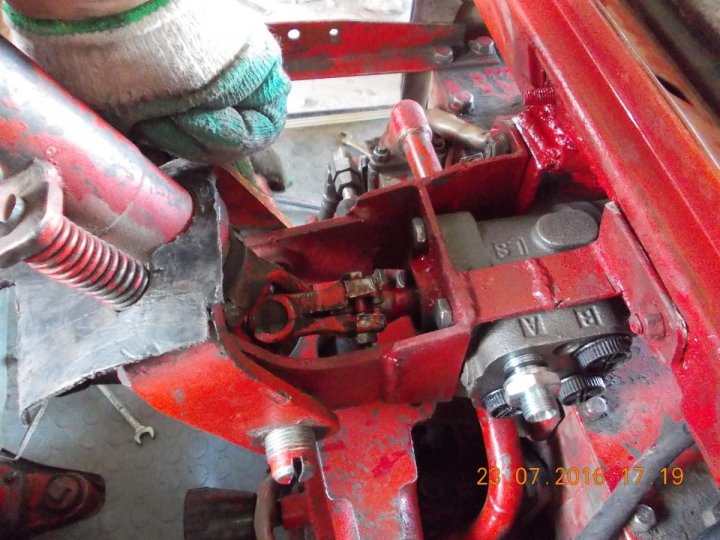

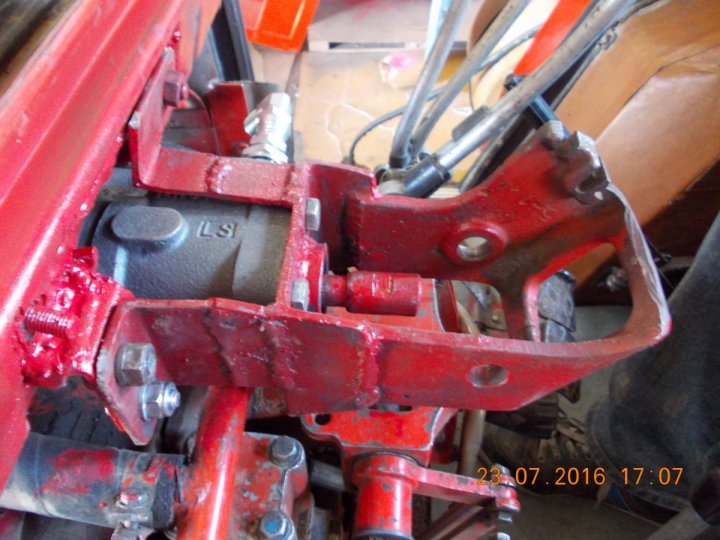

Ja przerobiłem z oryginalnego mocowania. Uciąłem mocowanie do kabiny i do spawałem  tak żeby się zmieścił orbit rol 160 i dało się przykręcić w to samo miejsce.

Edytowane 30 Grudnia 2016 przez JacoVR6

[seweryn20]

Mogłeś założyć podwójny krzyżak jak w oryginale. Możliwe że będzie odczuwalna różnica w obrotach części przy orbitrolu.

[seweryn20]

.

Edytowane 31 Grudnia 2016 przez seweryn20

[jahooo]

Ja bym odsunął orbitrol dalej w stronę silnika kilka cm i dał dwa krzyżaki. Żeby ci się nie chciało to blokować w niektórych pozycjach, bo  można sobie kuku zrobić. Testy na sucho nie są miarodajne

[seweryn20]

Oryginalnie ruski zakładają tam podwójny krzyżak. Niweluje to własnie różnice w predkości na części przy orbitrolu.

http://allegro.pl/krzyzak-podwojny-ukladu-orbitrol-mtz-belarus-grand-i6661655144.html

część krzyżaka przy orbitrolu obraca się w tulejce nie obciążając samego orbitrola możliwe że to też ważne.



[Damianwr1]

przerobiłem już kolumnie wspawując płytkę orbitrola w kolumnę i założyłem  podwójny krzyżak

[slawek80]

Ja mam przerobione na jednym krzyżaku(podwójny mi się nie zmieścił w starym mocowaniu) i chodzi bez zarzutu nawet na złożonej kolumnie. Oryginał z drążkiem się jakoś nie blokuje a kąt jest ten sam.

[seweryn20]

Nie chodzi o to że się blokuje ale że obroty kierownicy są inaczej przekładane na orbitrol nie płynnie.

I napisałem też że nie wiem czy będzie to odczuwalne ale takie zjawisko zachodzi przy pojedynczym krzyżaku.

Edytowane 6 Stycznia 2017 przez seweryn20

[kowal1108]

Witam. Chcę założyć orbitol i chcę go założyć pod kierownicę ( w stare serwo odpada bo będzie lżej ale luzy będą dalej). Czy jest możliwość założenia prosto z kierownicy wałkiem z frezem do orbitola bez żadnych krzyżaków (oczywiście przerobiłbym mocowania). Czy trzeba frezy bo nie będzie się płynnie skręcało itp? Czekam na opinnie.

[seweryn20]

Nie wiem czy jest tam miejsce koło rozdzielacza na orbitrol. Raczej ciężko.

[slawek80]

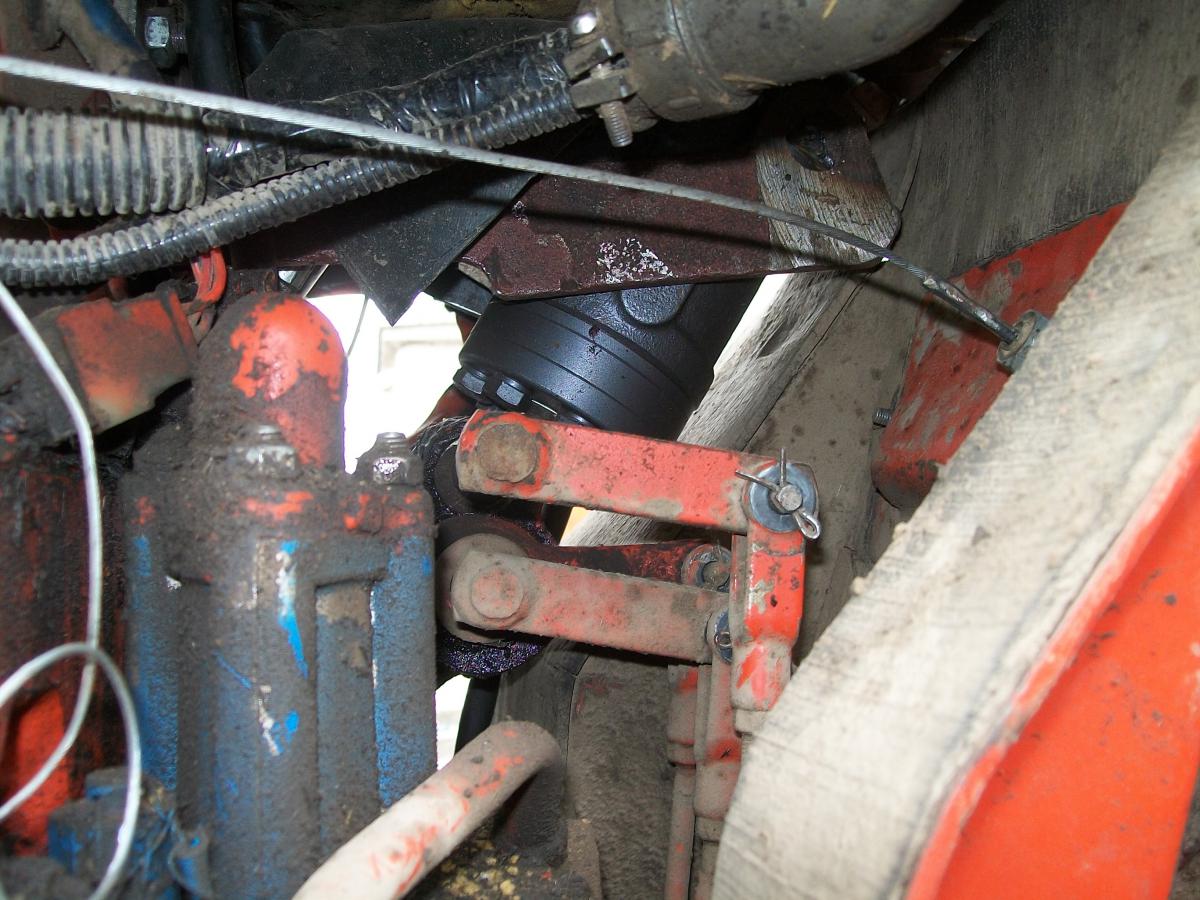

http://www.agrofoto.pl/forum/uploads/monthly_12_2015/post-10681-0-45071900-1449611102.jpg

Edytowane 6 Stycznia 2017 przez slawek80

[kowal1108]

http://www.agrofoto.pl/forum/uploads/monthly_12_2015/post-10681-0-45071900-1449611102.jpg

Nie można otworzyć zdjęcia...

[slawek80]

Zerknij na 15 stronę w tym temacie tam ktoś załączył zdjęcie jak orbitrol założył prosto bez krzyżaka

[jahooo]

Trzeba wyciąć śmieci na końcu linku

http://www.agrofoto.pl/forum/uploads/monthly_12_2015/post-10681-0-45071900-1449611102.jpg

Jak widać da się

[kowal1108]

Dzięki Panowie. Czyli można założyć prosto bez krzyżaków. Za uchwyt do której można odrazu wkręcić orbitol w sklepie krzyknęli mi 600 zł...

[zbyszekbrzuze]

Ja to zdjecie wstawiałem. To jest w ciągniku mojego klienta Mariusza, ale nie ma regulacji kiery i ostro musiał mocowania przerobić.

[kowal1108]

Gdzie masz to zdjęcie wstawione? Przeglądałem galerię i nie ma żadnego u Ciebie...

[mani51]

Zdjęcie jest w tym temacie na stronie 15 a nie w galerii
