Problem z rodzielaczem Hardi

[daron64]

Witam

Troche pisaniny będzie. Kupiłem kiedys hardiego od handlarza, sprawdzilem - wszystko gralo. W sezonie juz nie mialem nic do pryskania, wiec na zime porozbierałem koncowki, filtry - poczyscilem to wszystko. Pompa zimowala w domu, przesmarowalem ja. Po zimie jakos zachaczylem od wąż od przelewu i urwalem taki jakby grzybek. Kupilem nowy, rozkrecilem zawor, zalozylem, zlozylem. Wszystko poskladalem do kupy i tak sobie chwile stal. Po jakims czasie zapinam go zeby ustawic, a tam d*pa - cicnienie na manometrze skacze 0-1.5 - 0-1.5 - 0-1.5 itd, zawor caly az podskakuje. Na dysze idzie najpierw jakies cisnienie, bo woda leci, a potem w ogole przestaje.

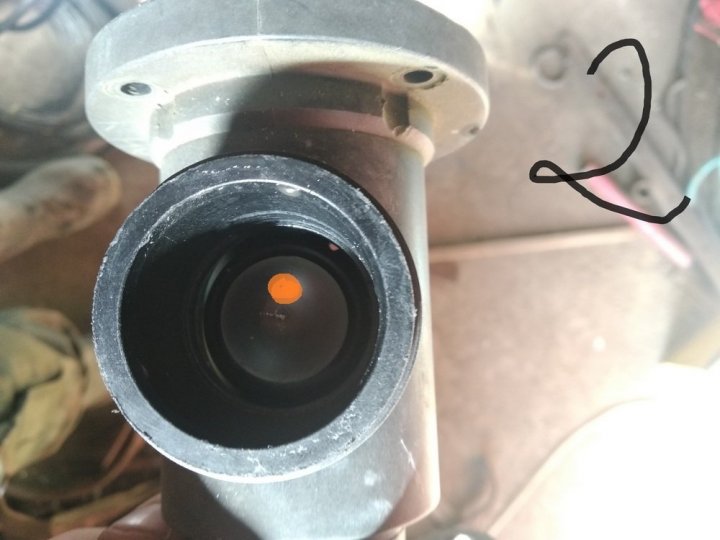

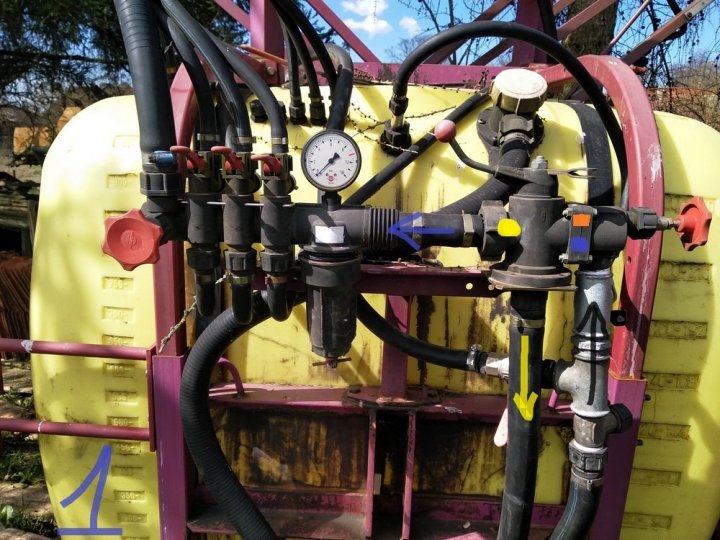

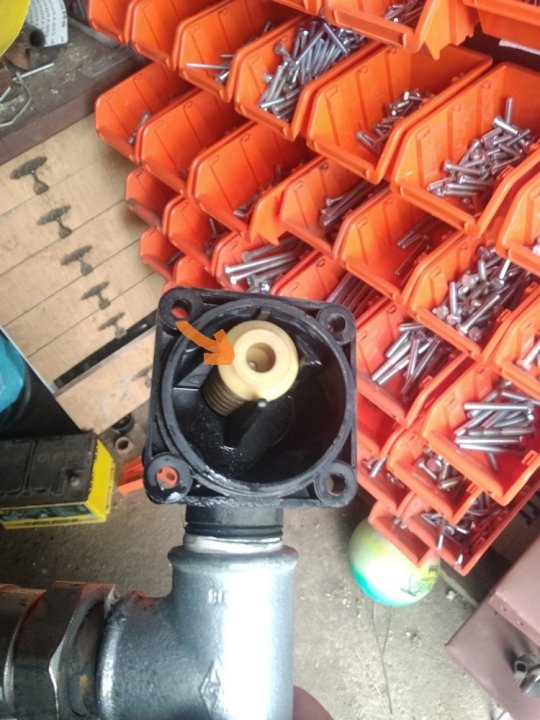

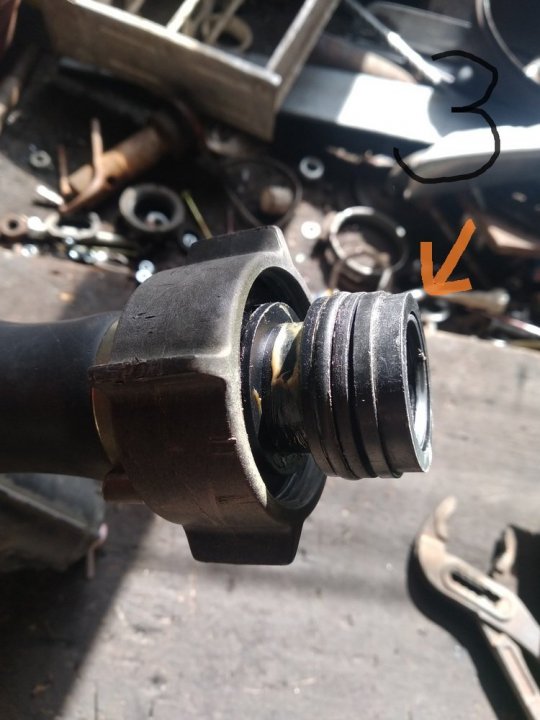

Jak dobrze rozkminiam, to tak jak na rys. 1 - woda przychodzi zasileniem - czarny. Jak otwieram zawor, to przeslona zamyka jeden z otworow w zaworze (niebieski) i  woda powinna isc na sekcje(niebieska strzalka). Jak zamykam zawor, to kulka   - rys. nr 2 -pomarancz-czy jakis taki kolor, tam na jednym zdjeciu dalem nie wiem czemu inny) zamyka przewod (3)i woda leci powrotem.

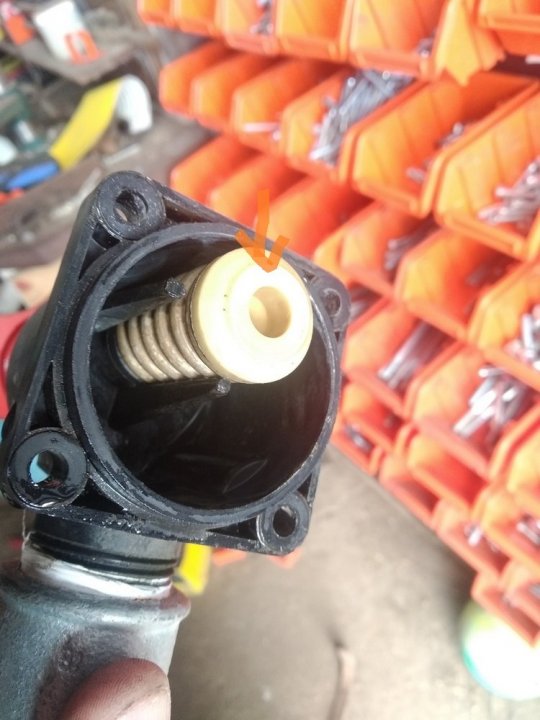

Odkrecilem waz od przelewu, to po zamknieciu zaworu woda walila dosc mocno z niego. Rozebralem znowu zawor. Wyglada, ze wszystko jest ok. Zlozylem go i podpialem pod zlew. Jak zamykam zawor glowny i zaslepiam otwor na sekcje, to woda wali przelewem. Jak otwieram zawor, to woda nie idzie na sekcje, tylko wywala mi ja z powrotem zasileniem i przelewem. Rozebralem to jeszcze raz i wyglada tak jakby po dokreceniu zaworu od regulacji cisnienia trzpien popychal ta sprezyne z denkami oporowymi i ona stopniowo dosuwa sie i zalepiala otwor, a po popuszczeniu nie wracal na swoje miejsce i tak jakby blokowala jeden z kanalow. Taka wyszla  i diagnoza. Tylko nie wiem jak temu zaradzic.



Pytanie ekstra

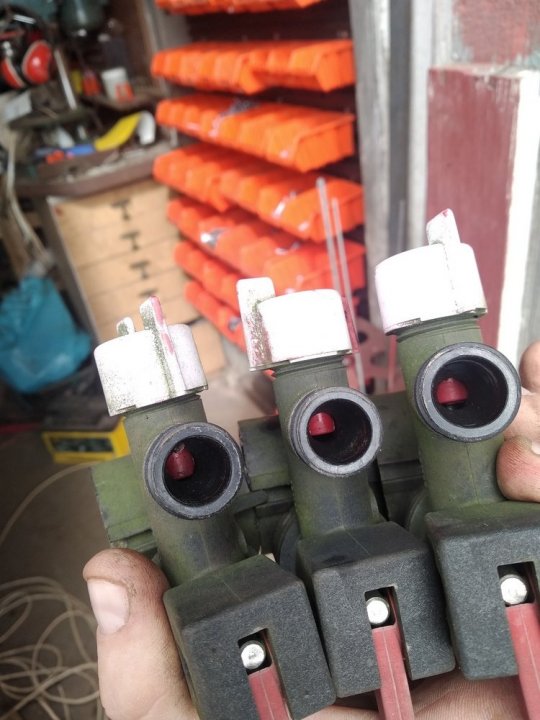

Zdjecie z sekcjami. Jak powinny byc ustawione te zaworki? Bo jak rozebralem, to kazdy jest ustawiony inaczej.

[Gość]

O zaworkach mogę się wypowiedzieć - skoro jest stałociśnieniowy rozdzielacz to każdym ustawiasz tak ciśnienie aby było na zegarze jednakowe, bez względu czy otwarte 1,2 czy 3 sekcje.



A to telepanie i skoki ciśnienia to nie zaciąga Ci lewego powietrza? Pompy szlag nie trafił przez zimę?

[Gość]

Również obstawiam lewiznę na filtrze.

[sebe1033]

jak dobrze widzę to odwrotnie to czasem nie podłączone ?? Te strzałki to nie odwrotnie i w tedy zasilający to ten z zółtą strzałką ??

[daron64]

27 minut temu, Agrest napisał:

O zaworkach mogę się wypowiedzieć - skoro jest stałociśnieniowy rozdzielacz to każdym ustawiasz tak ciśnienie aby było na zegarze jednakowe, bez względu czy otwarte 1,2 czy 3 sekcje.



A to telepanie i skoki ciśnienia to nie zaciąga Ci lewego powietrza? Pompy szlag nie trafił przez zimę?

Sens stalocisnieniowego łapie, ale jak je ustawić, tzn jakie położenie powinno być punktem wyjścia do ustawienia?

Co do pompy, to po kupnie w domu jeszcze wyjechałem na pole, brakło mi chyba 3 dysz i wszystko sprawdziłem - wszystko działało, manometr reagował na pokrętło od ciśnienia, wszystkie sekcje działały itd. Nie wiem jak miałby szlak trafic pompę, jeśli na jesieni zdjalem ja, nasmarowalem i zimowiska w garażu ogrzewanym, bo już nie chciało mi się jej targać. Chyba, że spoerdolilem bardzo mocno - nie była niczym zalana na ten okres.

@sebe1033

Też to rozkminialem, ale węże są różnej długości i na odwrót nie pasują.

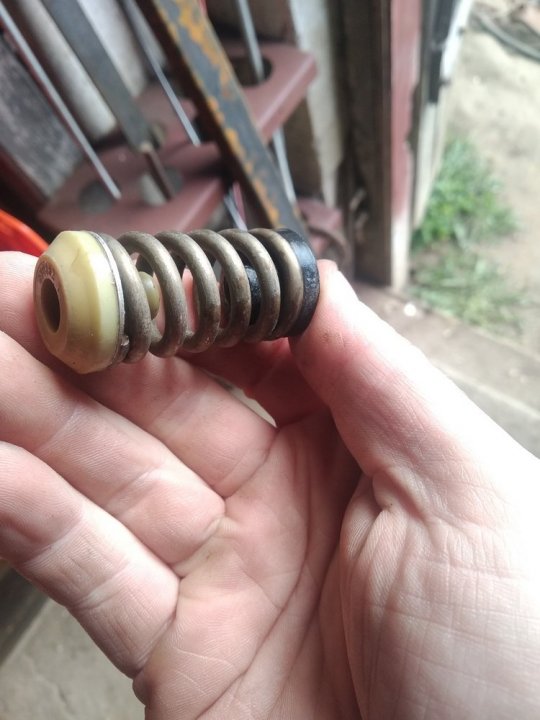

Generalnie to przyczepiłem się tego, że to może być wina tego tłoczka, bo jak go całkiem wyjąłem, podłączyłem pod kran i otwierałem/zamykałem zawór, to przepływ był prawidłowy. Natomiast jak ten tłoczek(znaczy ta sprężyna) była wsadzona, to raz działało wsio ok, a raz ciśnienie wywalalo mi wodę zasileniem, cofała się.

[sebe1033]

to jak działa ten zawór z rączką z gałką ? Na moje oko to zasilanie masz wężem z żółtą strzałką (odwrotnie)  ciśnienie regulujesz pokrętłem co je rozebrałeś pokrętło ta kreska pomarańczowa to kanał  (patrząc na zdjęcie poniżej to tylko w tę stronę zadziała ten zawór od ciśnienia) .

A zaworem z gałką przestawiasz "kierunek" na sekcje-żółta kreska , albo na powrót pewnie mieszadło -niebieska kreska



[Gość]

Sekcję to ustawisz tak:

Na stałych obrotach ustaw przy zamkniętych sekcjach np 3 bar na zegarze. Następnie otwórz pierwszą sekcję. Jeśli ciśnienie się zmieniło to reguluj pokrętłem do chwili uzyskania 3 bar. Po uzyskaniu żądanej wartości zamknij i postępuj identycznie z kolejnymi.



A co znaczy nasmarowałem pompę?

To jest membranowa? Właśnie mogła sparcieć i popękać membrana, ale wówczas miałbyś masło zamiast oleju.

A ciśnienie w komorze powietrznej jest? Nie pękła membrana?

A żeby nie było nieporozumień, reguluj ciśnienie pokrętłem na sekcji

[daron64]

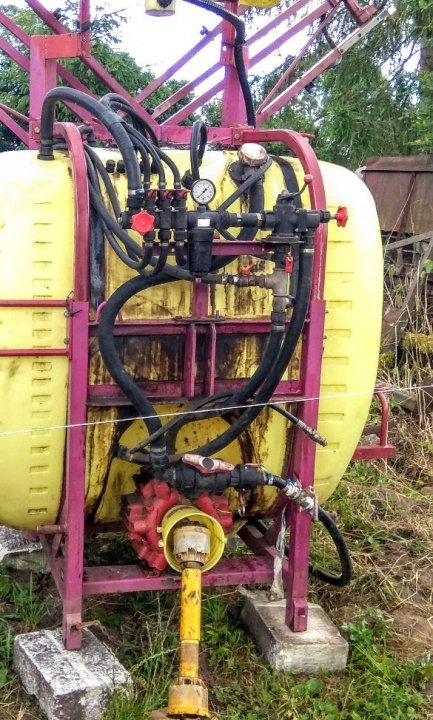

Spierdolilem. Nawet sobie nie wyobrazacie jak. Właśnie przeglądałem stara galerie.

Jak urwało mi się ten grzybek, to rozebrałem go i wszystko składałem na wiosnę. Podłączyłem na odwrót przewody. Zasilenie pod powrót, a powrót pod zasilenie. Masakra. Jak mozna być tak głupim..

Obaj macie browara, albo wódkę - wedle uznania, jak będziecie w okolicy

[Gość]

No faktycznie ciut inaczej😉

[sebe1033]

😂😂😂 a miałem pisać majster odwrotnie podłączone , ale dobrze że nie napisałem @daron64 Ty po prostu artysta tworzysz swoje instalacje 😁

[daron64]

Jutro przekładam, a w środę odpalam. Jak będzie działać, jak nic się nie spierniczylo przez mój błąd, to chyba do końca uroku będę codziennie w Pszenżyto wjeżdżał żeby się nacieszyć

Kuźwa zawsze robię sporo zdjęć gratów, które kupuje - właśnie na taką okolicznosc. Jak mogłem tego nie zauważyć? Heh idę się zapaść pod ziemię 😄

Ale jeszcze skorzystam z Waszej pomocy @Agrest @sebe1033

Powrót/przelew widać gdzie wchodzi na dole w zbiornik. Przewód zaznaczony na czerwono odpala dysze do płukania zbiornika. A niebieski? Wchodzi w zbiornik od góry i otwiera się go zaworem. Mieszadło?

Edytowane 20 Kwietnia 2020 przez daron64

[sebe1033]

nie chowaj się rób takie instalację , idziesz na złom po zawory za  100 zł, drugie 100 zł   do sklepu na pędzel i farby .  Sprzedajesz swoje dzieło za 2000 zł ...

Edytowane 20 Kwietnia 2020 przez sebe1033

[daron64]

Wróć, teraz już nie pamiętam, czy ten czerwony idzie na dysze, czy ten od zaworu na końcu rozdzielacza. Zbyt się podjaralem wizja działającego opryskiwacza, żeby sobie przypomnieć teraz 🤣

Edytowane 20 Kwietnia 2020 przez daron64

[Gość]

Prawdopodobnie myślisz o rozwadniaczu śor.

[daron64]

Nie mam rozwadniacza.

Jutro pójdę, zrobię zdjęcia i jeszcze sie odezwę

[Gość]

Może nie masz sita?

To rozwadniacz do sitka we wlewie.

[daron64]

pierwsze co pomyślałem, to że chodzi Ci o temu rozwadniacz jak był z boku montowany.

We wlewie mam sito, ale bez rozwadniacza, żadnej duszy, nic.

[daron64]

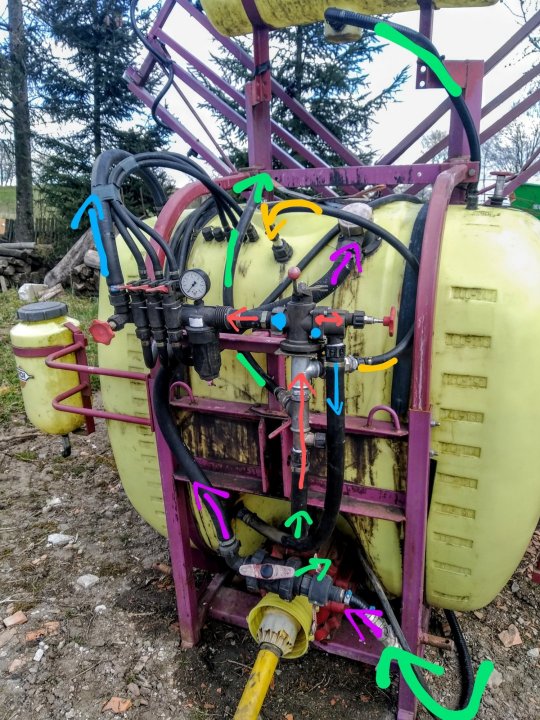

Ok powróciłem Więc tak - złożyłem wszystko, jutro będę odpalal.

Zasilenie jest tam, gdzie idzie czerwona strzałka, trafia na zawór główny i jeśli zawór jest otwarty, czyli zasłonięty jest kanał (mała niebieska kropka) na przelew i idzie na sekcje. W zależności od tego jak mocno dokrecimy zawór (czerwona strzałka dwustronna) to woda musi "użyć większej siły" żeby ten zaworek przesunąć i uciec na przelew, w wyniku czego większe ciśnienie idzie na  sekcje. Im bardziej popuści się zawór, to woda ma "lżej" i ucieka na przelew przez co ciśnienie na sekcje spada.

Otwieram zawór - zasłaniam kanał na przelew. Zamykam zawór - otwiera się kanał na przelew, a z drugiej strony kulka zaślepia kanał na sekcje (duża niebieska kropka).

Pomarańczowa strzałka - mieszadło(?) Wchodzi w zbiornik i idzie do dnia, gdzie kończy się dwiema dyszami.

Zielona strzałka - dysza do płukania zbiornika.

Fioletowa strzałka - zamiast ze zbiornika pompa może zaciągać wodę z zewnętrznego źródła i wtedy po przestawieniu dźwigni na pompie, zamiast trafiać ciecz na pompę, idzie wężem na filtr i do zbiornika.

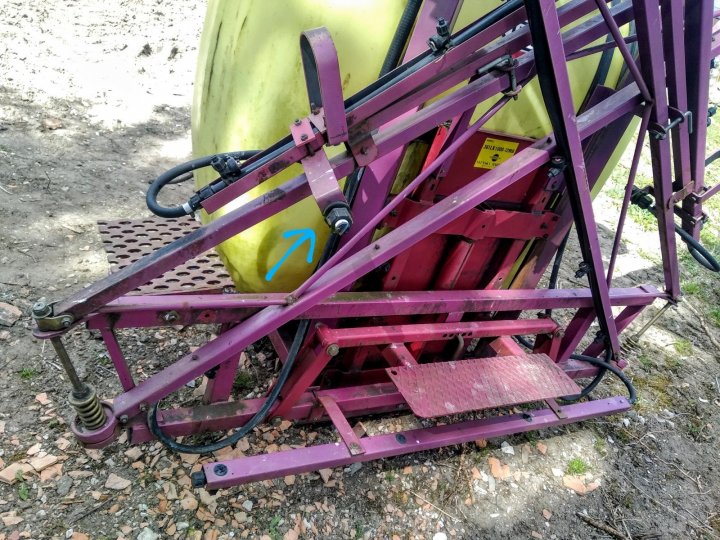

Niebieska strzałka z lewej strony - gruby waznwchodzi  bezpośrednio do zniornika. Po co taki, nie wiem - dodatkowy przelew, po co regulowany zaworem?

Dobrze rozumiem jak to działa?

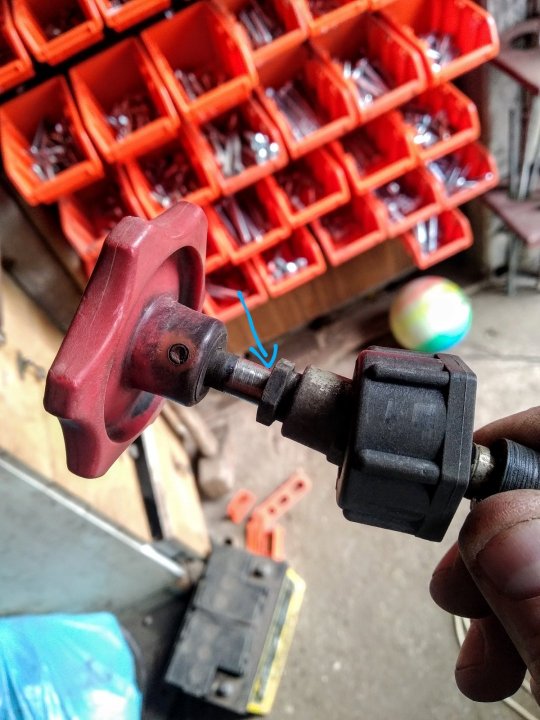

Druga kwestia - zaworek

Dwa zaworki ciekną mi w zaznaczonym miejscu. Nie mogę tego rozebrać, bo nie pozwoli mi gałka czerwona, bo jest zabezpieczona kółkiem (nie ja wylot) i nie mam jak jej zdjąć. Jakoś to mozna uszczelnić, czy szukać nowego zaworu? Zrobiłem narazie prowizorkę i nawinalem tam po prostu taśmę teflonowa. Ale nie wiem, czy się nie postrzepi i nie narobi syfu.



Trzecia sprawa - Pianownica

Jak to działa? Wlewa się do cieczy roboczej jakiś płyn, a dysza tworzy pianę? Za specjalnie nie znalazłem o tym informacji. To tak bardziej w ramach ciekawostki pytam.



Do postu wkleilem zdjęcia tak, żeby pasowały do tekstu, ale znając nasze forum, to tekst jest ciurkiem, a zdjęcia losowo wrzucone ja dole postu, ale mam nadzieję, że dojdziecie i co mi chodzi.



No oczywiście miałem rację z tym wklejaniem

Edytowane 21 Kwietnia 2020 przez daron64

[sebe1033]

zasilanie czerwona strzałka 😌



Co do tego drugiego zaworka ... może to jednak tu się ustawia ciśnienie , a tym pierwszym zaworem to się ustawia ciśnienie do mieszania cieczy (ten wąż z niebieską strzałką w dół ) regulujesz ile ma iść na sekcje wydatku pompy a ile na mieszanie .

Co do uszczelnień w grzejnikach jak i w kranach podobne zaworki to wystarczyło czasem dokręcić tą śrubkę/tuleje i nie cieknie

[daron64]

Już poprawiłem opis koloru

Podokrecalem, ale to dokładnie w tym zaznaczonym miejscu cieknie - między tą nakrętka a ośka pokrętła.

Z tymi zaworami, to nie wiem o co tu chodzi. Zobaczę jutro jak go odpalę, co się będzie działo.

[Gość]

Jest opcja że są wrzery na tym dokręcanym zaworze i będzie lipa. Ewentualnie będzie tam na ośce oring.

[daron64]

Oring jest na części, która wchodzi w plastik. W tej części kręci się ośka i jest dokręcona ta nakretka. Czuc, że ma lekki luz na boki, także jeśli był tam kiedyś oring, to już go dawno nie ma. Te co są, to wymieniłem, ale to nie w tym miejscu cieknie

[daron64]

Odpalam - no d*pa, nic się nie dzieje. Kompletnie nic. Chodzę, zaglądam, patrzę - w zbiorniku odczepił się przewód, ktorym zasysa ciecz. Zrobiłem to, odpalam. Nic. Zdejmuje przewód przed zaworem - nie pompuje wody. Tylko tłoczy powietrze, bo jak podłącze przewód i piszczę na przelew, to daje powietrzem w zbiornik. Zdałem filtr na przewodzie zasilającym - czysty. Zdałem przewod. Tzn na obrazku trzeba zmienić opis. Fioletowy kolor, to zasilenie pompy. A zaworem zmienia się, czy chce się że zbiornika, czy z innego źródła. No ale nic, zjadłem ten fioletowy przewód (odkręciłem u góry przy zbiorniku) przyniosłem sobie wiaderko wody - w 5-6sekund wciągnęło wiaderko. Wezmę większy jakiś zbiornik sobie podepne i dobrze kombinuje, że jeśli będzie chodzić, to gdzieś na odcinku przewód w zbiorniku-filter jest nieszczelność?

Podjechał pod wanienkę 200l, włożyłem wąż, odpaliłem - d*pa. Ruszyłem parę razy tym zaworem dużym przy pompie - poszło. Tzn ciśnienie poszło na manometrze, ale podskakiwalo. Wanienkę opróżniło dość szybko. Czyli co, na tym zaworze przy pompie szukać nieszczelności?

[daron64]

Podłączyłem wszystko jeszcze raz - idzie ciśnienie na sekcje, wyłączają się, włączają, na przelew idzie, na dysze do płukania idzie, reaguje na oba pokrętła, rosnie, maleje ciśnienie- zagapilem się przy kręceniu, to do ponad 8skakalo, ale to jeszcze nie było na maksa skręcone ja zaworze. Ale strasznie wszystko drży i wskazówka na manometrze skacze gdzieś o 2bary cały czas. Gdzie teraz szukać przyczyny?

[Gość]

Ciśnienie w powietrzniku jest, jakie?

Nie wylatuje ciecz po naciśnięciu wentyla?

Długo pompa kręciła? Np w sadownictwie narzekali że niektóre modele AR potrafią się zapowietrzyć i ciężko je odpowietrzyć.

Może załącz pompę i niech z 5 minut popracuje na wolnych obrotach, tylko ciecz puść na przelew, nie na sekcję. U mnie tak się odpowietrzała AR, a comet ids1401 to praktycznie od strzała się odpowietrza.

Edytowane 22 Kwietnia 2020 przez Agrest
