Ares 616 RX Potencjometr gazu/sprzęgła problem !

[Rudy28]

Pacjent Renault Ares 616 RX 2003r, ostatnio pojawił się problem ze sprzęgłem, zaczęła zapalać się pomarańczowa kontrolka z piorunem i strasznie szarpało ciągnikiem przy ruszaniu, chciałem sprawdzić co jest przyczyną i podmieniłem potencjometry sprzęgła z potencjometrem gazu (takie same), po tym zabiegu sprzęgło działa normalnie a gaz wariuje, sam sobie dodaje lub ujmuje gazu itp. Tak więc mam przyczynę uszkodzony potencjometr gazu/sprzęgła, i tu zaczyna się problem. Znalazłem nowy potencjometr o tym samym numerze, ale jest na nim inny schemat niż na moim starym, dzwoniłem po kilku firmach, mają nowe z takim numerem, maja też jakieś zamienniki, ale na każdym jest inny schemat niż na moim, niby numer ten sam ale ten schemat jest inny, i tu mam pytanie, czy ten schemat podłączenia ma jakieś znaczenie? Zamiennik kosztuje coś około 300 zł, więc mogę zaryzykować czy będzie działać czy nie, ale boję się żeby nie uszkodzić czegoś innego, jakiegoś sterownika pompy paliwa czy coś bo to już ogromne koszty. Czy ktoś miał do czynienia z takim problemem? czy można bez obaw podłączać?

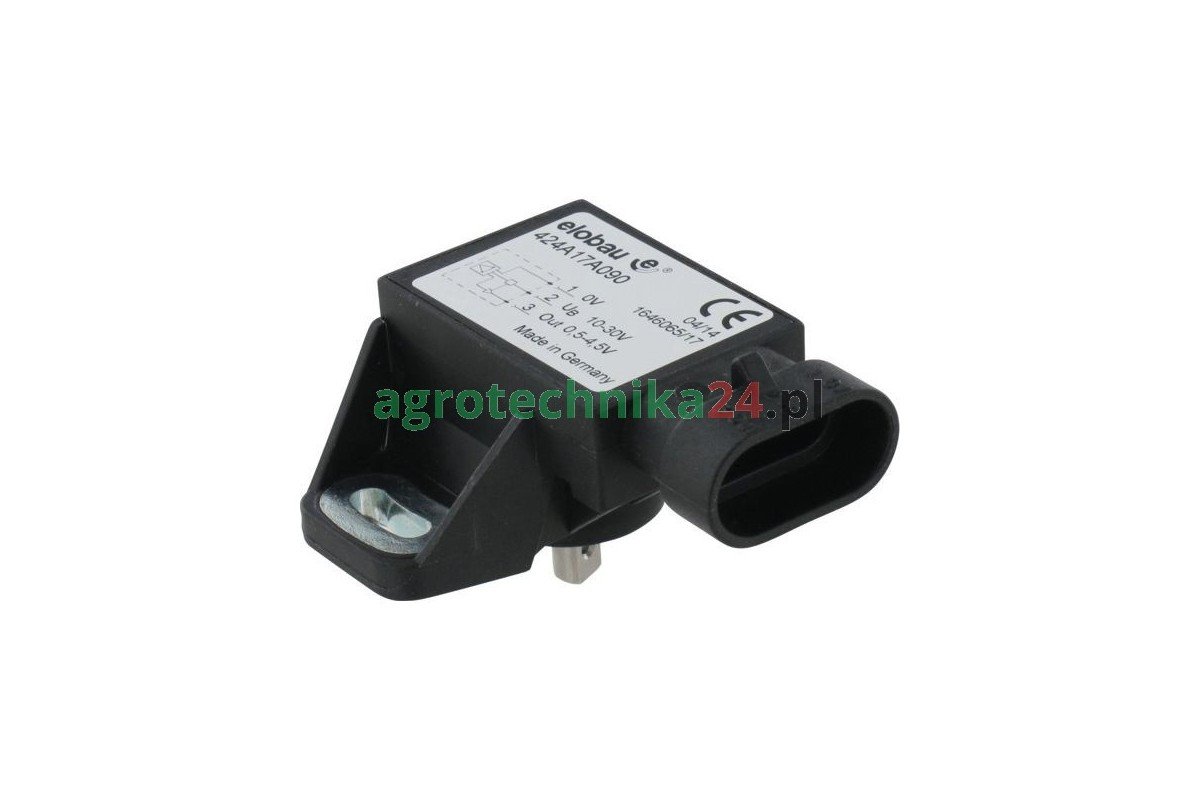

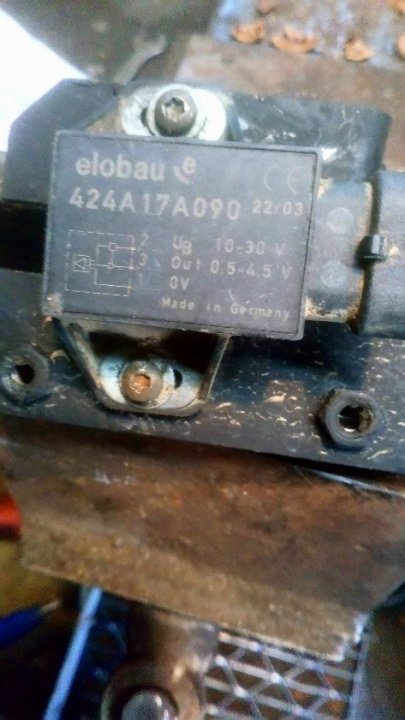

W załączeniu jest zdjęcie mojego starego potencjometru oraz oryginału z takim samym numerem lecz innym schematem.



[Uziu92]

jak na moje oko to są jakby tylko piny odwrócone więc przełożyć piny miejscami w kostce i będzie działać tak samo.

[peugeot]

Na moje to piny są tylko na schemscie inaczej narysowane , a kolejność i ich numery są jednakiwe .

[Rudy28]

@Uziu92 Też myślałem o tym żeby te piny przełożyć ale nie jestem pewien czy wtedy będzie dobrze.

Dzwoniłem też do kilku mechaników, jeden mówi żeby śmiało zakładać jak jest i nic się nie powinno stać, najwyżej gaz nie będzie działał i wtedy kombinować z pinami, Drugi natomiast mówi że można spalić sterownik, i nie wiem co robić.  Może jeszcze jakieś opinie?

[peugeot]

A orientujesz się czy na nowym potencjometrze piny są oznaczone na obudowie

[Rudy28]

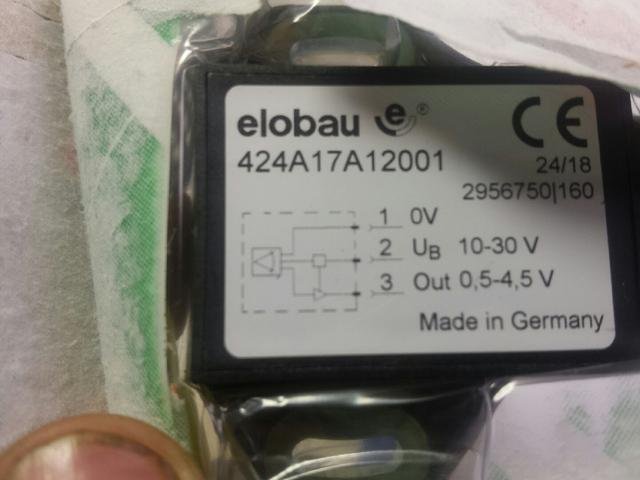

No raczej tylko ten schemat jest nic więcej. Mam zdjęcie zamiennika, ale schemat ten sam co w oryginale.

[peugeot]

..Jeśli napiecie zasilania i masa we wtyczce jest na pinach skrajnych to ten zamiennik jest inny , a jeśli jest na pinach obok siebie to podłącz i będzie dobrze .

[Elektryk]

Zakładaj i nie kombinuj, Model ten sam, wyprowadzenia tak samo opisane tylko zatrudnili innego grafika. Jak ci to spokoju nie daje to obejrzyj gniazdo pod dobrym światłem, zwykle wyprowadzenia są ponumerowane.

[Rudy28]

Dzięki za opinie, chyba spróbuję zamówić ten zamiennik i zobaczymy czy będzie działać prawidłowo.

[tomo12]

Według mnie będziesz musiał wtyczkę odwrotnie włożyć jedynie i będzie działać. Jeżeli można wiedzieć jaki koszy zamiennika? Oryginał w Claasie ponad 1000zl

[Rudy28]

@tomo12 No zobaczymy czy będzie działać, będę kombinował, dziś zamówiony zamiennik a właściwie to potencjometr o identycznych parametrach od jakiejś innej maszyny, polecili w sklepie, powiedzieli że dużo tego sprzedają, koszt 280 zł z przesyłką, dam znać czy będzie działać.

[tomo12]

A jeszcze pytanie, czy szarpało także przy ruszaniu manetką rewersu przy kierownicy?

[Rudy28]

Tak, nie było znaczenia czy manetką, czy sprzęgłem nożnym czy sprzęgłem w gałce biegów, zawsze szarpało.

[Rudy28]

A więc informacja dla potomnych, kupiłem zamiennik, przed założeniem poprosiłem jeszcze znajomego elektryka o sprawdzenie, coś tam pomierzył (chyba opory) i powiedział że wszystko jest identycznie jak w starym, kazał zakładać jak jest bez przepinania żadnych pinów, założyłem i wszystko działa bez zarzutu Dziekuję za opinie i pozdrawiam.

[Krisangel]

Kolego mógłbyś dać jakieś namiary na ten zamiennik. U mnie też padł potencjometr

[Atari]

https://allegro.pl/oferta/czujnik-kata-polozenia-pedalu-gazu-mf-424a17a090-e-10018811788

[Roxer]

Podepnę się pod temat, też mam Aresa 616 i tez problem z kontrolka akumulatora z piorunem. Dokładniej z układem driveshift.

U mnie problemem jest zmiana kierunku jazdy, kiedy chce przełączyć rewersem przód-tył, bardzo często wyskakuje błąd a ciągnik dalej jedzie w tym samym kierunku.

Wciśnięcie sprzęgła nożnego zatrzymuje ciągnik, i najczęściej za drugim razem zmiana kierunku jazdy dźwignią rewersu się udaje. Sporadycznie zdarza się też że wszystko działa jak należy.

Zrobię coś samemu bez diagnostyki komputerem? Spróbuję pomierzyć czy na cewki sterujące przód-tył dochodzi napięcie, ale to dalej bardzo mało w znalezieniu przyczyny
