Zwisający kabelek Ursus 2812

[Andi2812]

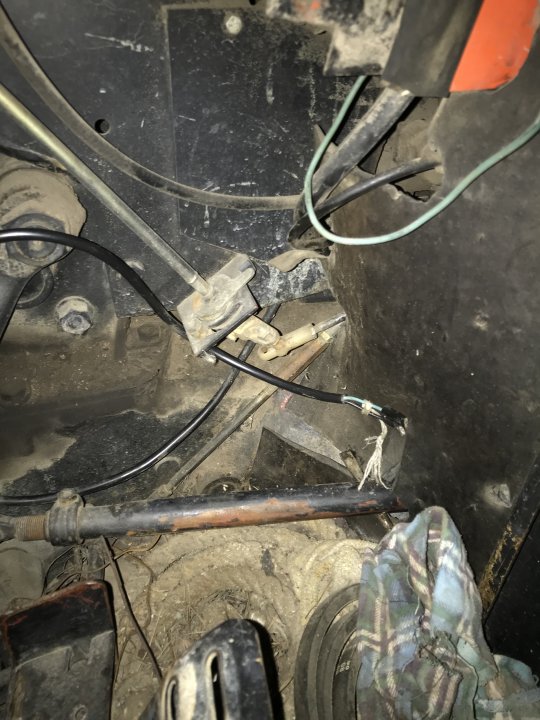

Ostatnio zauważyłem że, pod spodem wisi jakiś kabelek. Prośba o pomoc gdzie go podłączyć oraz do czego służy.

Z objawów to co zauważyłem, że nie działają światła awaryjne i reflektor roboczy.

Edytowane 3 Grudnia 2017 przez Andi2812

[lukbold]

pływak w baku

[Andi2812]

Piszesz o czujniku poziomu paliwa? On na schemacie ma połączenie z wskaźnikiem poziomu paliwa za pomocą pomarańczowego przewodu. Pozatym wszystkie końcówki są zajęte w wskaźniku paliwa. Ale faktycznie wskaźnik działa źle, wskazuje stały poziom od paru lat. Być może poprzedni właściciel coś pomieszał.

[romek6340]

No a druga strona przewodu gdzie jest podpięta? Tam jest "kilka kabelków na krzyż" więc jak siądziesz i popatrzysz to sam dojdziesz od czego on jest i dlaczego światła nie działają.

[BIZULEK]

Lampa robocza posiada bezpiecznik zawieszony pod tablicą zegarów , luzem

[pawlus224]

Jak lampa robocza moze miec bezpiecznik pod tablicą jak jest zasilana z swiatel pozycyjnych ...?

[lukbold]

Chyba u Ciebie...

[pawlus224]

Tak u mnie reflektor roboczy fabrycznie jest zasilany od lampy zespolonej na blotniku prawym. 94rok



Chyba ze chodzi Ci o gniazdo lampy przenosnej ?

[Tomasz78]

Andi ubaw mam  jak czytam takie tematy ,jak nie masz pojęcia to się za to nie bierz ,z tego zdjęcia widać ze to najzwyklejszy przewód  z jakiegoś urządzenia na 220v dosztukowany do czegoś gdzieś ,jasnowidza zapytaj

gdybyś konkretnie zapytał wychodzi z ... a nie działa to.... to rozumiem ,przynajmniej bym wiedzieli ze zaglądałeś





[BIZULEK]

Oryginalna instalacja ursusa 3512 posiadała zasilanie  reflektora roboczego , niezależne od świateł pozycyjnych był podpięty pod gniazdo lampy przenośnej  . Ponieważ ciągnik nie jest nowy , instalacja mogła być przerabiana .

[Andi2812]

Bizulek : Instalacja jest na 99% orginalna.

Tomasz, trudno określić skąd ten przewód wychodzi. Zdemontowałem obudowę akumulatora i go wymontowałem. Ale ja nie jestem w stanie określić przebiegu tego przewodu, po prostu go nie widzę. A demontaż pozostałych osłon to jakiś koszmar. Chyba bez zdjęcia kabiny się nie da, ale mogę się mylić.

Tak naprawdę to główny problem dziś mam  z światłami awaryjnymi , bo one są wymagane do jazdy po drogach publicznych.

Bezpiecznik sprawdzony i wizualnie jest ok.





[macin87]

Lampka ostrzegawcza niskiego ciśnienia w układzie pneumatycznym. Na 90% masz wyłamane łapki od czujnika- standard w tych ciągnikach jak chociaż raz był w lesie

Co do tylnego halogenu to jak kolega pisał że jest na osobnym obwodzie z kretyńsko umieszczonym bezpiecznikiem przy akumulatorze.

[pawlus224]

Hm no nie wiem ,w zasadzie to mowie o 3512 wersji pomostowej z 94 roku i tam tak mam . No ale mam tez fabryczny hebel a tutaj tez go nie ma wiec moze są roznice .

[Andi2812]

Mam dalej problem z awaryjnymi (kierunkowskazy działają w pozycji wciśniętej , w pozycja działania awaryjnych nie działają)   i świtałem roboczym.

Wymieniłem włącznik świateł awaryjnych i nic się nie zmieniło. Czyli włącznik był ok.

Pomiar napięcia na styku 15 włącznika awaryjnych(31na schemacie) to 12V kluczyk w pozycji 1 , natomiast na styku 30 10.8 V każda pozycja kluczyka.

Napięcie na na żarówce awaryjnej 10.5V. Żarówka sprawna. sprawdzona bezpośrednio na akumulatorze i działa.

Masę sprawdzałem omomierzem i są przejścia.

Ciągnik z roku 94.

Jakiś pomysł co jeszcze sprawdzić?





[pawlus224]

Sam bym sie chetnie dowiedzial bo mam ten sam problem z awaryjnymi - nie dzialają ,a gdy wyciagne wlacznik to jest taki dzwiek (tylko raz) jak przy kierunkowsazach "cykanie".

Kiedys mylem ciagnik i nalalem tam wody - zaczął dzialac poprawnie

[BIZULEK]

Bezpiecznik zasilający dostaje za małe napięcie ,może to być spowodowane uszkodzeniem kabla , ale bardziej prawdopodobne zaśniedziała końcówka . Prąd podawany jest ze styku przełącznika świateł .

[Andi2812]

Dzięki bizulek za naprowadzenie. Problem stwarzał łącznik bezpiecznika 29. Był cały zaśniedziały. Awaryjne są i roboczy tez działa.

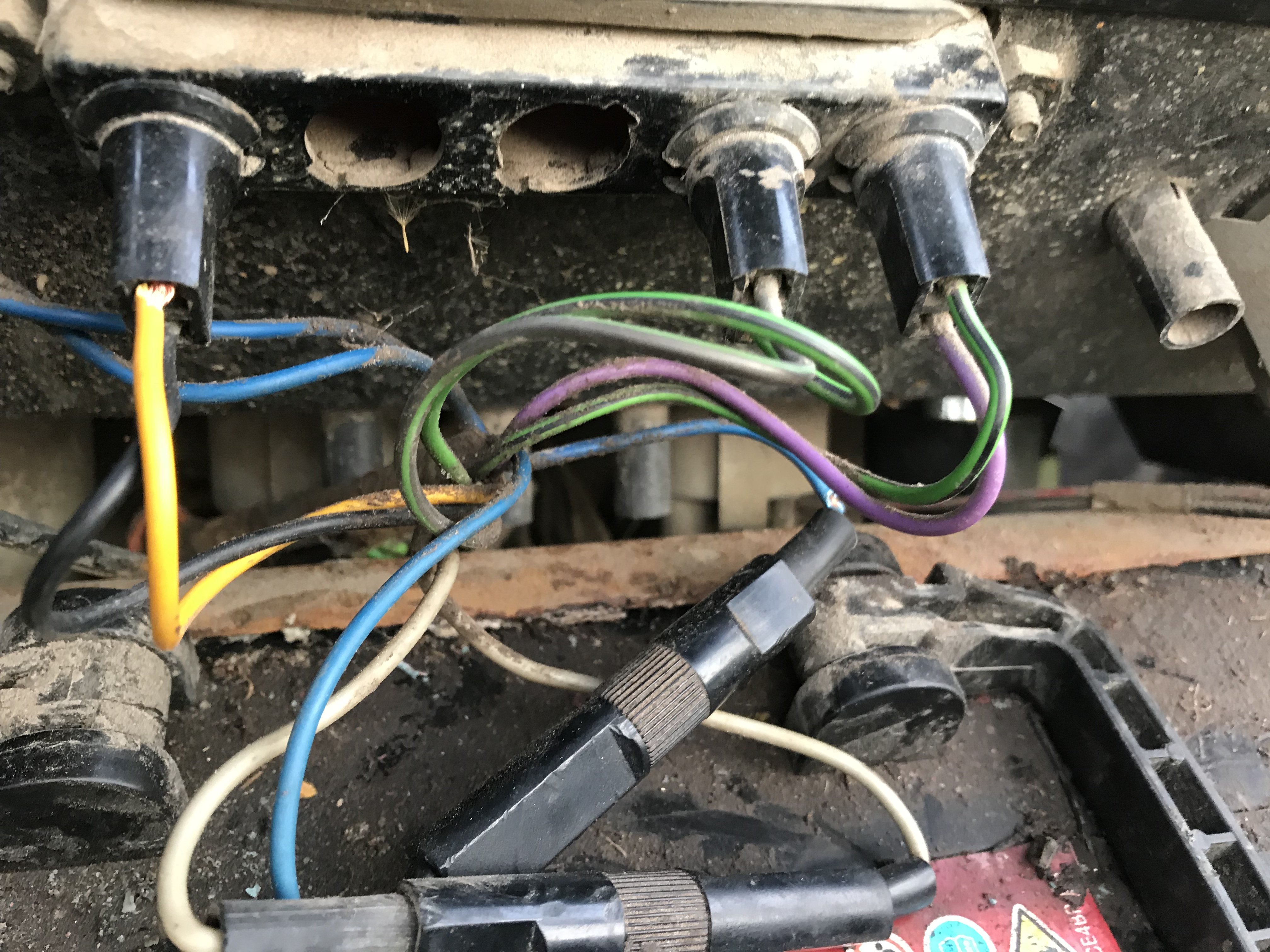

Na zdjęciu mam 3 lampki kontrole i dwa wolne miejsca. Czy ktoś się orientuje ile powinno być.

Edytowane 9 Grudnia 2017 przez Andi2812

[grzegorz508]

Kontrolki masz dobrze, wolna jedna jest od suchego filtra powietrza , a druga już nie pamiętam.
