T-25, schemat biegów

[Konrad2112]

Dodaję zdjęcie skrzyni jedno wajchowej dla porównania.

http://www.fotosik.pl/pokaz_obrazek/f0fdc085a312e36d.html

[Hari123]

Ta skrzynia jest taka sama jak ta z dwoma wajchami.

[Master5k]

Tu macie pokazane biegi we Władku z dwiema wajchami

[przeklinak]

witam

z przedstawionych przez was schematów nie mogłem nic odczytac

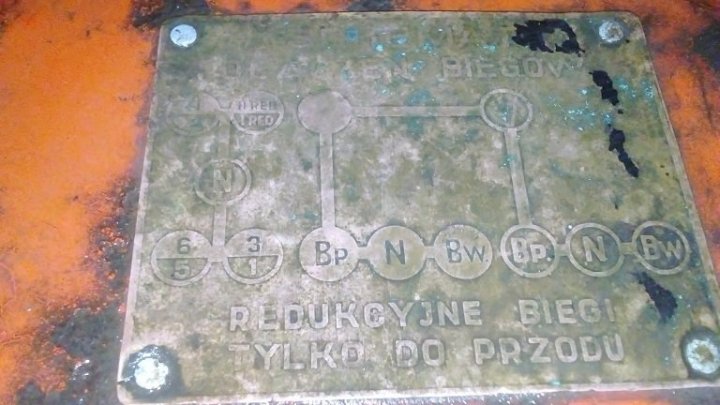

więc podam zdjęcie i jakby ktoś mógł mi rozpisac gdzie jakie biegi mam

[GoRAL1]

Z jakiego roku masz ciagnik   pewnie lata  siedendziesiate

[zbyszekbrzuze]

Było już o tym mówione nie raz.

Cofnij się w temacie, to nawet znajdziesz zdjęcia budowy skrzyni, ułatwi to zrozumienie biegów

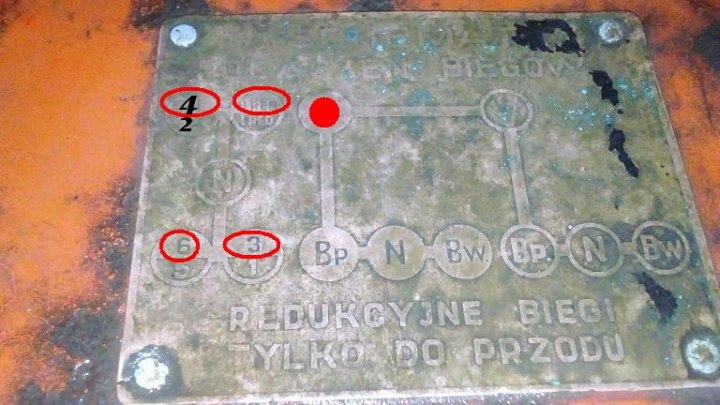

Na obrazku zamalowałem. Jeśli prawa dźwignia jest w pozycji zaznaczonej na czerwono, to na lewej masz biegi oznaczone czerwonym kółkiem, jeśli z drugiej, to masz biegi bez oznaczenia. Numery biegów widać, są ułożone po kolei według prędkości



Przy jeździe do przodu prawa dźwignia jest jakby na luzie. Jeśli chcemy jechać do tyłu (rewers), to bierzemy prawą do siebie i w prawo.

Oczywiście bieg musi być zapięty. Rewers nie działa na biegach oznaczonych RED 1 i RED 2





[przeklinak]

wiem że było o tym pisane ale po tych schematach trudno mi było dojść co i jak

dzieki za rozpiskę





Z jakiego roku masz ciagnik   pewnie lata  siedendziesiate



powiem szczerze że nie wiem

nie jest to mój sprzęt tylko teściowej ale ona sama pewnie nie wie

teraz powolnymi krokami chce go troche do ładu doprowadzić bo bardzo zaniedbany jest a moze mi się do drobnych prac przydać

[blogserwis]

Zapraszamy do odwiedzenia naszego bloga : http://instrukcjenapraw.blogspot.com/

Znajdziecie tam bezpłatne instrukcje napraw/obsługi oraz katalogi części.
Nasza baza danych ciągle się rozwija i z każdym dniem przybywa materiałów.
Posiadamy materiały do modelu T25 / T30 / LTZ 55 / LTZ 60

Zapraszamy

[slawek99]

Zapraszamy do odwiedzenia naszego bloga : http://instrukcjenapraw.blogspot.com/



Znajdziecie tam bezpłatne instrukcje napraw/obsługi oraz katalogi części.

Nasza baza danych ciągle się rozwija i z każdym dniem przybywa materiałów.

Posiadamy materiały do modelu T25 / T30 / LTZ 55 / LTZ 60



Zapraszamy



Czytajcie regulamin



Strona www.instrukcjenapraw.blogspot.com



nie posiada materiałów w formie plików, a jedynie odnośniki w formie linków do serwisów na, których dany materiał jest umieszczony.

[blogserwis]

Czytajcie regulamin



Strona www.instrukcjenapraw.blogspot.com



nie posiada materiałów w formie plików, a jedynie odnośniki w formie linków do serwisów na, których dany materiał jest umieszczony.



Dokładnie. Nie jest w tym nic dziwnego - nikt nie każe odwiedzać naszej strony. Nie jesteśmy autorami tych instrukcji więc raczej "głupio" by było tak je sobie przypisywać. Co nie zmienia faktu, że wszystkie linki, kierują użytkownika do odpowiednich jego wymaganiom plikom. Poniżej zamieszczamy 3 zdjęcia z katalogu części od LTZ 60. Szukacie więcej zapraszamy na [email protected]

[slonju77]

Skąd wam sie tyle biegów  bierze ? u mnie są 3 wajchy jedna przod\tył druga szosowe \polowe i trzecia którą się da wbić 4 biegi i według mnie w rusinku  jest 4 biegi. Szosowe4, 4 polowe, 4 wsteczne na szosowym przełożeniu i 3 wsteczne na polowym przełożeniu a skąd wam się bierze 5 i 6 bieg? Dodam że wajche rewersu mam dorobioną od siebie super sprawa i jak ktoś pisze że mu brakuje siły na 2 to ewidentnie coś jest nie tak na 2 to rusin powinien się zakopać po uszy i nie powinno mu brakować mocy,jeszcze kwestia nazewnictwa bo u nie 2 są dwie oczywiscie według mnie szosowa i polowa,tak po prostu jest prosciej

Edytowane 8 Lutego 2017 przez slonju77

[tmic]

W tych najstarszych ruskach to było tak:



Krótka wajcha:

---------------------------------------

--bieg---_______--bieg-------------

szosowy-----------polowy-----------

---|--------------------|---------------

---|--------------------|---------------

---|___wsteczny---|___wsteczny

----------szosowy-----------polowy

--------------------------------------

Długa wajcha:----------------------

---------------------------------------

2/4----1/2 (red.)--------------------

-----|---------------------------------

-----|---------------------------------

-----|---------------------------------

5/6----1/3---------------------------

---------------------------------------

Redukcyjne biegi tylko do przodu.

---------------------------------------

Najbardziej mi sie podoba to, że można jechać szósteczką do tyłu



Czy dobrze rozumiem, że w przypadku biegów szosowych i polowych żeby włączyć wsteczny wystarczy pchnąć krótszą wajchę w dół i do prawej strony ?



W dolnym (do siedzenia) położeniu wajchy również mogę jechać do przodu a z tego schematu wynika, że tylko do tyłu.



Na moim schemacie jest tak:



Jak czytać ten schemat czy Bw to w każdym przypadku bieg wsteczny ?

Na schemacie GREGO525 bieg polowy w przód (położenie wajchy górne prawe) odpowiada Bw.

Czy ten mój schemat  jest w takim razie nieprawidłowy ?





Mam Władka z 1977 r.

Edytowane 30 Marca 2017 przez tmic

[slonju77]

Mój też z 1977 jak ja

[93karol]

witam. szukam zakres prędkości na poszczegolnych biegach do t25. posiada Ktos takie dane?

[radio19966]

Dnia 29.05.2018 o 14:00, 93karol napisał:

witam. szukam zakres prędkości na poszczegolnych biegach do t25. posiada Ktos takie dane?

wystarczy zobaczyć na obrotomierz z licznikiem prędkości wszystko jest opisane

[mani51]

Dokładnie. Dolna połowa wskazówki pokazuje obroty a górna odpowiadającą im prędkość na poszczególnych biegach. Problem jest jedna gdy masz nieoryginalne ogumienie to wskazywana prędkość nie ma nic wspólnego z rzeczywistością. Ja sobie mierzę przez GPS. Wystarszy odpalić nawigację w telefonie i pokaże Ci z jaką prędkością jedziesz. Trochę dokładniej jest jak się ściągnię jakąś aplikację do pomiaru prędkości.

[93karol]

Chodzilo mi. Najbardziej o predkosci na biegach zwalniajacych.

Reszte rzeczywoscie mozna odczytac z zegara.

redukcyjny 1 i redukcyjny 2.

W instrukcji od ursusa jest rozpisany kazdy jeden bieg czy to szosowy czy to polowy(zwalniajacy)

[Sikalafo199214]

Witam. Może ktoś mi najprościej wytłumaczyć te biegi we WLADKU  Mamy pierwszy raz ciągnik i nawet głupio A nie wiem  o co chodzi z Tym zwolnieniem i co to są  biegi redukcyjne. Pozdrawiam i wstawiam zdjęcie.

[dsbh]

Na dole P, T czyli przód , tył. Do przodu możesz jeździć na 6 biegach + 2 żółwiach, na wstecznym tylko na 6 , bez żółwi.

Góra S czyli szosowe biegi parzyste, w tym przypadku żółw/zwolnienie to 2. T biegi terenowe, nieparzyste w tym przypadku żółw to 1.

Żółwia używasz na przykład przy załadunku kostek słomy/siana na polu.



[Łuki123]

Witam, czy ktoś wie jak rozkleszczyć mojego wladka? Zakleszczony jest na 5 biegu. Skrzynia ma jedną wajche... Ktoś coś?

[mani51]

Trzeba odkręcić dekielki od walków wodzików te podłużne po obu stronach skrzyni i przebić czymś walki w położenie srodkowe

tylko nie bij prosto w wałki zebyś końcówek nie sklepał.

[zbyszekbrzuze]

I i niech ktoś trzyma sprzęgło, bo inaczej nie rozblokujesz.
