Case CS 130-Blokada podnośnika

[PronarekP5]

A o której kostce mówisz? Szukałem, ruszalem itd kostkami kablami i przekaźnika i ale nic z tego

[Edziu]

Jak będzie wolna chwila zrobie fotke i podesle.

[PronarekP5]

Ok będę czekać na foto, mam nadzieję że to jest to samo i będzie po kłopocie.

[Edziu]

Ten zielony kabelek obok czerwonego,wyciągnołem i okazało się że końcówka była jakby przegrzana i nie łączyła dlatego dostawiłem kawałek nowego kabla,teraz wszystko działa.Powodzenia jak co to klikaj postaram sie tu zaglądać

[PronarekP5]

Właśnie w tym miejscu mam styki te od dwóch szarych kabli wypalone. A mógłbym Cie prosić o zdjęcie płyty z góry chodzi mi o podłączenie tych wszystkich pojedynczych kabelkow.

Edytowane 27 Marca 2019 przez PronarekP5

[Edziu]

[PronarekP5]

Już mam wszystko opanowane, nowe kabelki wlutowane zamiast tych dwóch pinow - przedostatni ten który masz naprawiany i 3 od końca teraz wszystko już jest ok. Mam takie pytanie ile masz sekcji rozdzielacza? Mógłbyś cyknąć foto rozdzielacza? Ja mam dwie, ale umnie to przerobione jest od nowego bo miał tura. I teraz mam sterowana sekcje jedna na yoysticku i jedna na mechaniczna dźwignię, a chciałbym zobaczyć jak zrobić by miał na yoysticku dwie pary.

[Sadek]

Nieraz "głupota" potrafi napsuć nerwów, ale ważne że zrobione.

[PronarekP5]

Kolega elektronik który to naprawiał jak zobaczył ta płytkę to powiedział że ogólnie to fabrycznie jest słabo zrobione...

Edytowane 30 Marca 2019 przez PronarekP5

[Edziu]

Ja mam 4 pary wyjść, dwie pary elektryczne sterowane na dzoju i dodatkowe sterowanie pierwszej pary elektrycznej na dzwigni krzyzowej i dwie pary na dźwigni krzyżowej,pierwsza elektryczna i na dzwigni krzyzowejz pozycją pływającą potem dodatkowo wolny spływ,pierwsza elektryczna i pierwsza mechaniczna z regulacją ciśnienia z tyłu na rozdzielacz,jak będzie wolny cs to mogę fotkę  zrobić

[PronarekP5]

Maja te ciągniki regulacje ciśnienia, czy przepływu?

[Edziu]

Mój ma,jak będę robił foty to pokazę w którym miejscu.

[mimcio]

Witam, ja trochę z innej beczki, otóż niedawno kupiłem CS150 i wypadałoby zrobić mu jakiś serwis. Jakie oleje lejecie do skrzyni i silnika?

[PronarekP5]

Ogólnie w sklepach rolniczych maja rozeznanie co do czego, często są oleje np. rekomendowane z Case Fendta czy np firmy które produkują często na etykietach piszą do czego i do jakich ciągników.

[Edziu]

[Emlo]

Witam, mój problem odnośnie wyświetlania prędkości został usunięty. Problem tkwił w zegarach, coś tam się odlutowało.



[lanos1781]

50 minut temu, Emlo napisał:

Witam, mój problem odnośnie wyświetlania prędkości został usunięty. Problem tkwił w zegarach, coś tam się odlutowało.



A sam robiłeś to czy elektryk? Bo moze u mnie będzie ta sama przyczyną.

[konrad28]

Podpowiedział by mi ktoś gdzie znajdują się chamulce w case CS 120 bo chciałem podczepić rozrzutnik ale nigdzie nie ma gniazda do hamulca

[Gość]

a może hydrauliczne ma?

[konrad28]

No właśnie nie wiem a też nie wiem w którym miejscu są one



[lanos1781]

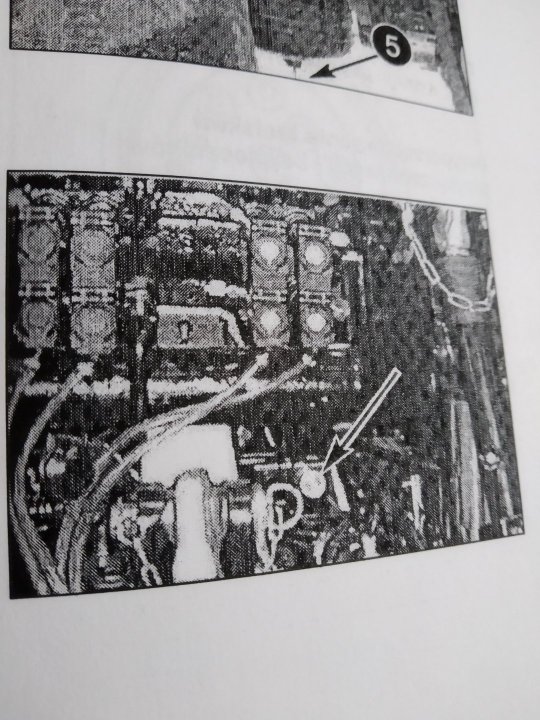

No na 100 procent są hydrauliczne. Jak dobrze pamiętam to po prawej stronie pod złączami hydrauliki jest to gniazdo

Foto

Edytowane 23 Sierpnia 2021 przez lanos1781

[fuxgo86]

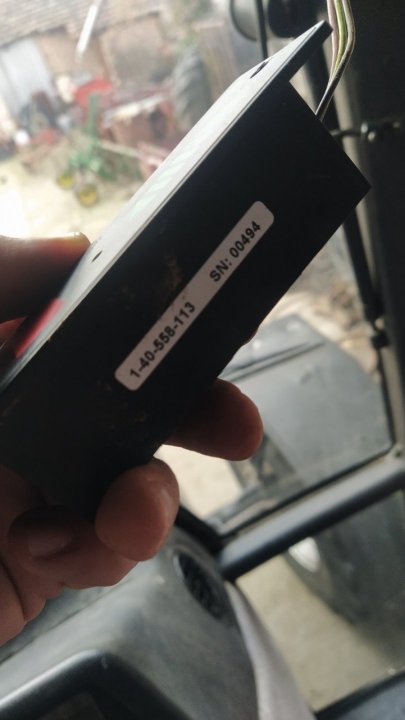

Cześć, mój wyświetlacz liczby prędkości nie działa na mojej obudowie CS 110.
Zdjąłem go i ma na nim 3 złącza kablowe. Czy ktoś mógłby mi pomóc?

[lanos1781]

Dnia 3.11.2021 o 19:13, fuxgo86 napisał:

Cześć, mój wyświetlacz liczby prędkości nie działa na mojej obudowie CS 110.
Zdjąłem go i ma na nim 3 złącza kablowe. Czy ktoś mógłby mi pomóc?

To wyświetlacz podbiegów? U mnie były popalone diody LED. Z tym że seryjnie są tam dość dziwne diody LED. Ale z powodzeniem można zwykle pojedyncze ledy szeregowo lutować.

[fuxgo86]

Dnia 7.11.2021 o 19:53, lanos1781 napisał:

To wyświetlacz podbiegów? U mnie były popalone diody LED. Z tym że seryjnie są tam dość dziwne diody LED. Ale z powodzeniem można zwykle pojedyncze ledy szeregowo lutować.

Tak, to jest powyższy ekran. dół i góra skierowane w dół wyświetlacza liczbowego, ale semi nie działa, martwy. powinien prowadzić, schemat instalacji elektrycznej, zasilanie. myślisz, że diody są spalone?

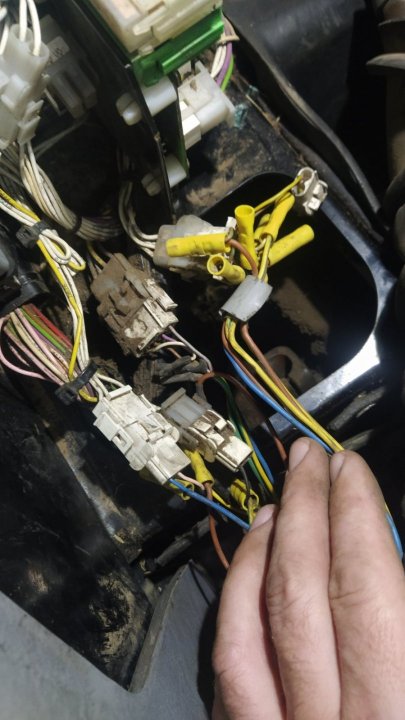

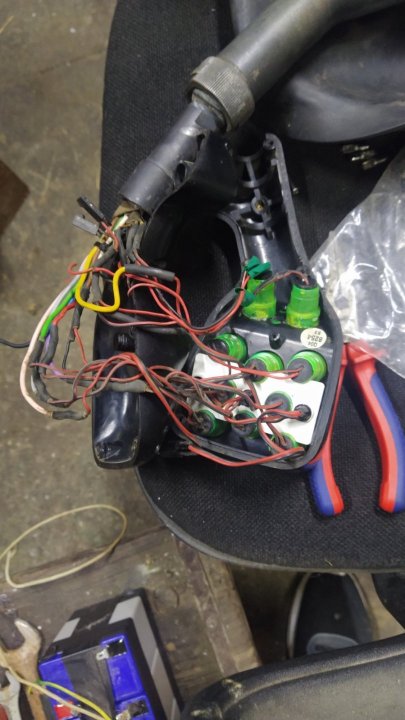

Rozebrałem dzisiaj joystick bo oświetlenie nie działa i miałem co zobaczyć. ktoś już to naprawił. odpływ hydrauliczny nie działa, a przycisk resetowania z przodu jest wyłączony. wymagałoby to również okablowania schematu, jeśli ktoś go posiada.

przepraszam za pisownię, jestem węgierski i tłumaczę z google.



[fuxgo86]

witam poskładałem dzisiaj joystick, było kilka przerw w kablu, naprawione, wszystko działa. z przodu jest tylko 1 przycisk, nie wiem co to jest, brak kabla.

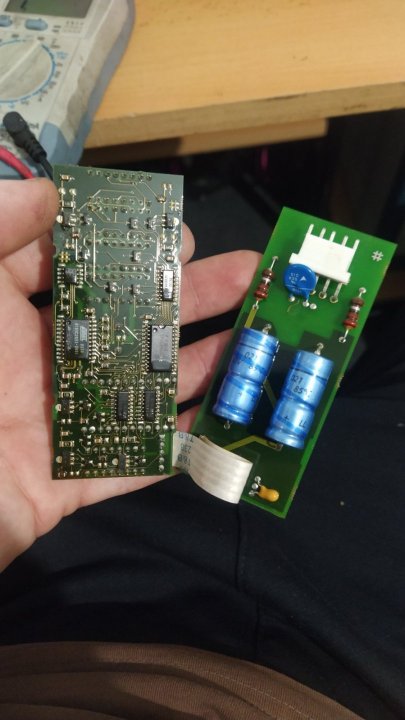

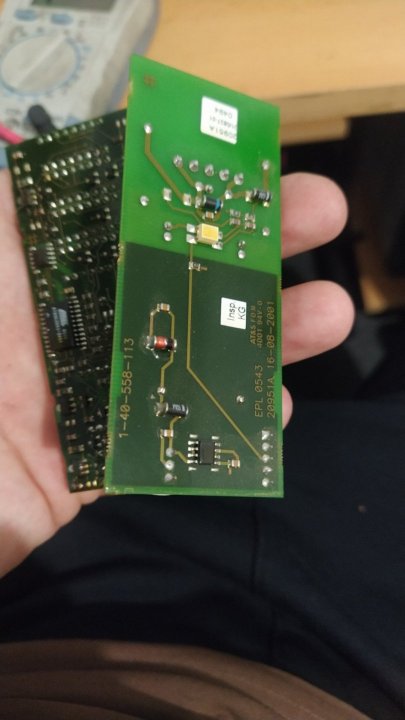

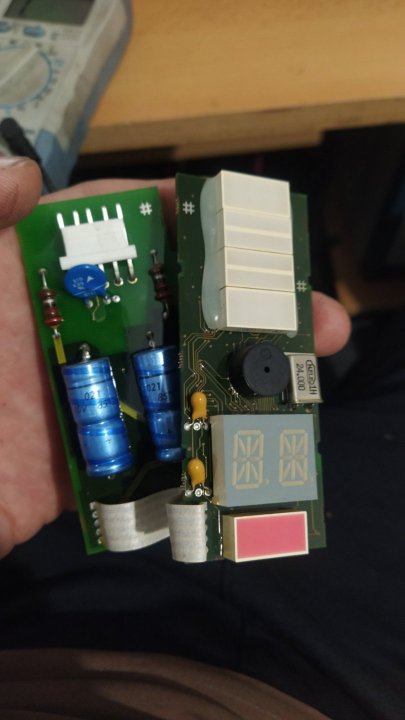

Zdemontowałem ekran licznika biegów, wszystkie diody sprawne, przetestowałem je, chyba wadliwe okablowanie.
