przekaźniki świateł

[dragonmt852]

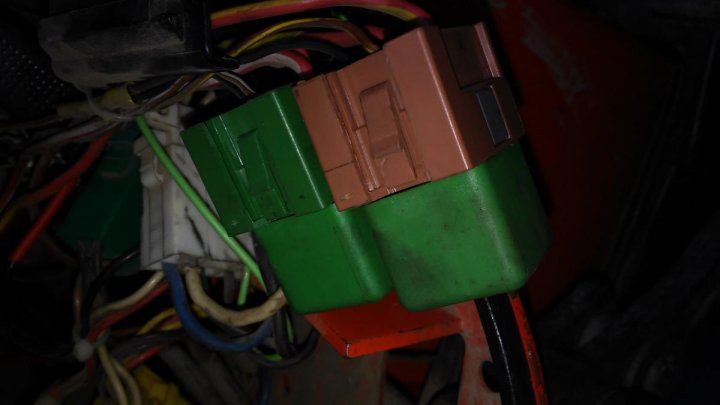

Witam mam przekaźniki do świateł takie:

Są to przekaźniki 30A

I mam kilka pytań

1. Czy te przekaźniki są dobre czy lepiej je wymienić na jakieś inne np. Elmot

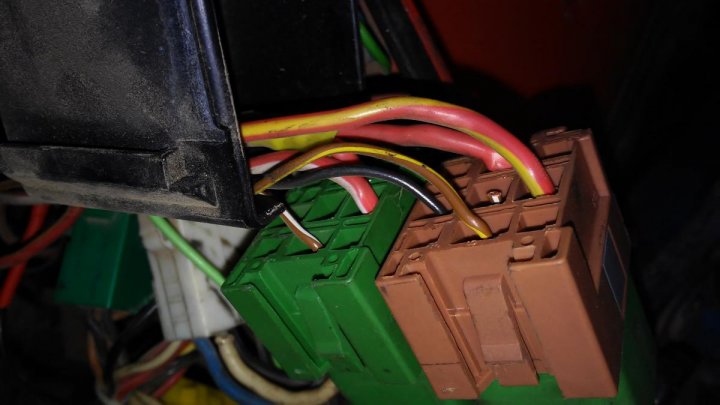

2.Czy ten kabel żółto brązowy nie jest za cienki jak na 30a przekaznik może na zdjęciu tego dobrze nie widać ale jak go sprawdzałem to wyglądał na 0,5 mm a według mnie powinno być z 2mm i jest to przewód od włącznika a czarny to masa i też jest bardzo cienki





Edytowane 14 Sierpnia 2015 przez dragonmt852

[asharot]

Przewody sterujące mogą być takie cieńkie.

Do zacisków 30 i 87 powinny być grubsze ale to zależy co dany przekaźnik obsługuje.Nie zawsze wykorzystuje się pełne obciążenie przekaźnika.

A czy dobry to nie wiem bo nie sprawdzałem go.

[dragonmt852]

no to właśnie 87 jest cienki ja 86 który jest od masy też powinien być grubszy?

[dragonmt852]

[Gość Profil usunięty]

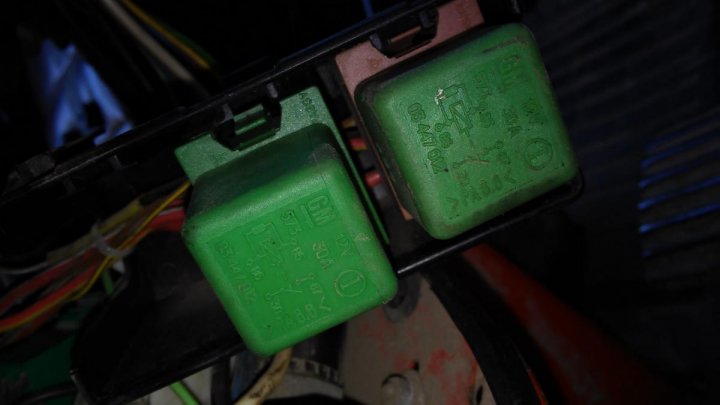

Jesteś pewien, że cienki przewód masz podłączony do 87? Bo ja tam widzę przekaźniki GM...

[Sadek]

Doszukujesz się dziury w całym, brązowy z paskiem jaki i czarny to przewody sterowania zaś czerwone z żółtym paskiem to przewody "pracy".



Przeanalizuj schemat podłączenia dokładnie a pewnie tak jest, a jeszcze jedno pytanie czym sterują te przekaźniki?



W środku widać przewód wycięty?

[Gość Profil usunięty]

Przewód jest wycięty, bo przekaźniki razem z podstawkami i kawałkiem wiązki podłączone są do istniejącej instalacji. Jeżeli wszystko działa, to po co kombinować?

[dragonmt852]

przekaźniki są od świateł z przodu jeden od tych na masce a drugi od świateł na górze kabiny

różowy-30

różowo żółty-87

czarny-86

brązowo zółty-85



i jestem tego pewny bo wszystko sprawdziłem





Edytowane 15 Sierpnia 2015 przez dragonmt852

[Sadek]

Dobrze jakie są to odcinki bo jeżeli tylko aby wpiąć do istniejącej instalacji to kolejny raz się zgodzę z poprzednikiem po co kombinować, lecz jeżeli odcinek 1 mb czy więcej to można pokusić się wymienić bo na pewno występuje na nim spory spadek napięcia przy ok. 110W  (pod warunkiem że jego przekrój to 0,5 mm² bo tak na oko to różnie bywa).

[Gość Profil usunięty]

Najpierw piszesz:

no to właśnie 87 jest cienki ja 86 który jest od masy też powinien być grubszy?

A później:

przekaźniki są od świateł z przodu jeden od tych na masce a drugi od świateł na górze kabiny
różowy-30
różowo żółty-87
czarny-86
brązowo zółty-85

i jestem tego pewny bo wszystko sprawdziłem


Czyli sam nie wiesz co robisz i co sprawdzasz. Najpierw po układzie przewodów stwierdziłeś, że jest źle bo zakładałeś, że te przekaźniki mają taki sam układ jak 541. A ja celowo napisałem, że to GM. Dla mnie różowy i różowo-żółty to przewody prądowe i są tam gdzie powinny być. Więc nie wiem po co ten bezsensowny temat.

[dragonmt852]

przepraszam pierwsze się pomyliłem 87 jest gruby.Temat założyłem bo światła świecą niezbyt mocno i wydaje mi się że przez ten cienki kabel może spadać napięcie i jeśli takie dwa przekaźniki są podłączone pod jeden bezpiecznik to ilo amperowy musi być ten bezpiecznik?

Najpierw piszesz:

A później:


Czyli sam nie wiesz co robisz i co sprawdzasz. Najpierw po układzie przewodów stwierdziłeś, że jest źle bo zakładałeś, że te przekaźniki mają taki sam układ jak 541. A ja celowo napisałem, że to GM. Dla mnie różowy i różowo-żółty to przewody prądowe i są tam gdzie powinny być. Więc nie wiem po co ten bezsensowny temat.

To mógłbyś wyjaśnić czym się różni GM od 541?

[Gość Profil usunięty]

Podłączeniem. Ale dla Ciebie i tak nie ma to żadnego znaczenia. A to, że światła słabo świecą może być dużo przyczyn. Miernik w rękę i do dzieła.

[dragonmt852]

żebym go miał  trzeba kupić,  jaki byś polecał?

[Gość Profil usunięty]

Bez znaczenia jaki. I tak prędzej czy później go zepsujesz błędnym podłączeniem. A jako początkujący i tak nie będziesz robił dokładnych pomiarów, więc kup coś taniego, bo przypuszczam, że i tak będzie więcej leżał na półce.

[dragonmt852]

powtórze pytanie: jeśli takie dwa przekaźniki są podłączone pod jeden bezpiecznik to ilo amperowy musi być ten bezpiecznik?

[Seba3D]

Bezpiecznika nie dobierasz pod przekaźnik, tylko pod prąd jaki pobierają odbiorniki. Zasady doboru bezpiecznika masz tutaj http://www.agrofoto.pl/forum/topic/35183-og%C3%B3lne-porady-dotycz%C4%85ce-instalacji-elektrycznych/ #5 pkt.2

[dragonmt852]

to jeśli mam 2 przekaźniki po 30A to bezpiecznilk co najmniej 70A ?

[asharot]

Chłopie weź zawołaj jakiegoś elektryka bo jeszcze spalisz ten traktor i będzie że na AF tak powiedzieli.

Zabezpieczenie jest "za przekaźnikiem" i na pewno na każdy oddzielnie i nie większe jak 15A.

Edytowane 15 Sierpnia 2015 przez asharot

[dragonmt852]

tak wynika z tamtego tematu

ja chcę tylko prostej odpowiedzi ilo amperowy bezpiecznik jest potrzebny na dwa 30A przekaźniki

[asharot]

Łoo Jezu ale ciężki przypadek.

Nie robisz zabezpieczenia do wartości jaka jest napisana na przekaźniku tylko dobierasz zabezpieczenie do mocy odbiorników.

Masz dwa przekaźniki i dwa oddzielne obwody i masz zabezpieczyć każdy oddzielnie.Masz po jednej parze lamp to na każdy obwód wystarczy 15A.

Bezpiecznik możesz dać przed albo za zaciskiem nr.30



[dragonmt852]

wiesz ja mam teraz te dwa przekaźniki pod jednym bezpiecznikiem

czyli według tego co powiedziałeś na każdy przekaźnik bezpiecznik 15A więc jeśli 2 przekaźniki są pod jednym bezpiecznikiem to musi to być 30A bezpiecznik?

[Sadek]

Ile Wat mają te żarówki ( w sumie wszystkie) które włączają przekaźniki?

[dragonmt852]

pod 2 przekaźniki sa podłączone żarówki o mocy 4x55W=220W

[Sadek]

Teoretycznie:



220W/12V=18,3 A

[Kamil1998]

Jesteś pewien, że cienki przewód masz podłączony do 87? Bo ja tam widzę przekaźniki GM...

GM czyli? Na schemacie widać dodatkowy opornik połączony równolegle z cewką. Czemu to ma służyć według ciebie? Forma zabezpieczenia?

Edytowane 15 Sierpnia 2015 przez Kamil1998
