Jak podłączyć Tura Mx 100 do pronara 82a

[pawel26d]

Witam



Rozdzielacz tego ładowacza ma 3 węże oznaczone P- zasilanie T- powrót oraz LS- load sensing

Mam to podłączone do gniazd z prawej strony ciągnika w ten sposób że przewód P i LS są połączone i wpięte w górne szybkozłącze a przewód T w dolne gniazdo. Wszystko niby chodzi ale gdy nie używam ładowacza a dźwignia hydrauliki ciągnika jest włączona po prostu dusi trochę silnik tak jakby nie było obiegu swobodnego oleju. Co jest nie tak?

[zbigi123]

Podłącz sie bezpośrednio pod pompe. Najlepsze wyjscie, bo nie musisz włączać wydatku, wszystko pracuje niezależnie. http://www.agrofoto.pl/forum/gallery/image/326628-podlaczenie-tura-pod-pompe-mtz/ Tu masz fote jak to zrobić na tym schemacie LS czytaj jako kontynuacje ciśnienia

[mtz8223]

lub jak kto woli podłaczasz pod wyjscia przy masce i wtedy właczasz wywrot i masz tura do operowania wyłaczasz wywrot i olej ci nie przechodzi przez rozdzielacz od tura i masz spoko.. ja tak mam prosto i szybka .



a moze masz w tym rozdzileczu zawór ciśnieniowy który trzyma stałe cisnienie na układzie .. u mnie tez tak jest ze jest opor a szczegolnie rano a w zime to juz wogole

[maks]

A moze wąż LS powinien być do powrotu podłączony?

[zbigi123]

Nie no coś ty, przecież kolega napisał że wąż od powrotu jest osobno czyli przewód T , czyli LS to musi byc kontynuacja

[maks]

Powiem Ci ze po ostatniej akcji nie mam pojecia ja kten LS powinien byc podlaczony, tymbardziej ze pronar ma zwykłą pompę a nie pompę z LS :]

[maroon]

My teraz też podłączyliśmy tura pod te wyjścia z boku w MTZ i strasznie wolno to działa - siłowniki strasznie wolno się podnoszą i wolno opuszczają Rozdzielacz od tura jest sterowany linkami - czy to może coś zmieniać? Dodam jeszcze że równie wolno działało podnoszenie np. klapy w prasie belującej Zbigi myślisz że podłączenie takie jak proponujesz może coś polepszyć czy to po prostu może być wina pompy albo rozdzielacza?

[zbigi123]

Napewno troche pomoże, u mnie jakt tak podłączylem ładowacz chodzi szybciej. @maks mtz tez nie ma pompy z LS dlatego wydatek podłaczas z pompy na rozdzielacz od tura, a LS do rozdzielacza pod kabiną i trójnikiem do tego pod siedzeniem, a powrót do zbiornika, ot cała filozofia.

[pawel26d]

Hej

Rozebrałem dzisiaj pronara i u mnie z pompy wychodzą dwa węże jeden na rozdzielacz od podnośnika drugi na rozdzielacze do hydrauliki zewnetrzej.

Jeżeli dobrze zrozumiałem schemat to ten odcinek od pompy do rozdzielaczy mam zastąpić tym wężęm od tura czli LS. To znaczy że hydraulika zewnętrzna będzie zasilana przez rozdzielacz od tura czy dobrze kapuje

[tomek73]

musisz podłączyć pompa-- rozdzielacz tur--rozdzielacze ciągnika. Inaczej nie będzie działało.

[pawel26d]

Hej



Podłączyłem dzisiaj wszystko tak jak sugerował Zbigi123. Efekt taki że dalej ciągnik dusi i dodatkowo ładowacz działa bardzo wolno praktycznie nie działa. Sądzę że to wina rozdzielacza od Tura i tego LS-u. Możliwe że to będzie chodziło tylko z pompą o zmiennym wydatku.

[zbigi123]

Hmmm dziwne... A działa bez włączania wydatku?? Jesteś pewien ze nie pomyliłeś kontynuacji z powrotem?? Powrót poprowadzony bezpośrednio do zbiornika??

[Suchy]

Jeżeli w ciągniku nie ma LS,a chyba nie ma w Pronarze, to równie dobrze można nie podłączać a nawet odkręcić wąż i zaślepić korkiem.

[zbigi123]

Jak nie podłączysz LS to hydraulika będzie stękać i jęczeć, a wydatek i tak bedziesz musiał mieć włączony. Z tym podłączeniem walczyłem trzy dni metodą prób i będów, i mam 100% pewności że inaczej się nie da, żeby wszystko chodziło niezależnie. Próbowałem też w ten sposob, jak napisałeś. Podłączenie ze schematu musi działać poprawnie, grunt żeby bylo identycznie i powrót do zbiornika.

[pawel26d]

Hej



Tak ładowacz działał bez włączania wydatku ale bardzo wolno nawet przy dużych obrotach. Wszystko pozostałe chodziło i podnośnik i hydraulika zewnętrzna. Ale juz przy uruchomieniu silnika dało się odczuć opór tak jakby nie było wolnego obiegu.

[ysy]

ten rozdzielacz żeby połonczyc musisz przerobić wyjście z pompy ciągnika aby cały olej szedł na rozdzielacz tura a zaś wrócic z niego do tych przewodów co odłonczyłeś od pompy a 3 przewód jest przelewowy i podłonczasz do powrotu najlepiej prosto do zbiornika z olejem ale nie napisze ci gdzie który symbol bo każda firma inaczej opisuje przewody bo u mnie som ine oznaczenia jak bym go widział to bym ci wiencei podpowiedział i jeszcze jedna rzecz musisz sprawdzić ciśnienie na tym rozdzielaczu od tura bo może być za duże i rozwalisz pompe a jak za małe to wiesz co będzie pozdrawiam

[pawel26d]

Witam



Wstawiam zdjęcie mojego rozdzielacza od Tura MX 100 rok 2004. Dzwoniłem swego czasu do serwisantów MX z pytaniem czy ten rozdzielacz będzie chodził z Pronarem i odpowiedz była kategoryczna że nie. Dlatego wstawiam zdjęcie może ktoś ma to jednak jakoś podłączone.



chyba sie nie udało wstawić

[Suchy]

Nadal uważam, że w tym przypadku LS jest do niczego nie potrzebny. Bo ma on sens tylko w przypadku pompy o zmiennym wydatku a w Pronarze takiej nie ma. Jeżeli na rozdzielaczu ma być ciągle ciśnienie to należy wpiąć go w układ między pompą a rozdzielaczem w ciągniku(bądź za rozdzielaczem) po prostu P ma być zasilane ciśnieniem a T ma przekazywać je dalej, w pierwszym przypadku na kolejny rozdzielacz a w drugim do zbiornika.

W przypadku kolegi @pawel26d ładowacz w chyba nie zadziałał poprawnie ani razu. Być może jest to spowodowane awarią rozdzielacza, np złe ciśnienie na zaworze przelewowym.

[zbigi123]

Kolego widziałeś kiedykolwiek hydraulike w pronarze czy mtz-ecie. Bo widze że pojęcia nie masz, na ten temat. Na mtz-ecie już zęby zjadłem i hydraulike znam od podszewki, więc w przypadku rozdzielacza posiadającego LS musi być ono podpięte.

[ysy]

kolego jak pokarzesz mi zdiencie to ci wiencej pomoge ten rozdzielacz musi mieć wszystkie 3 przewody podpiente bo inaczej nie pujdzie umnie taki rozdzielacz pracuje i som osnaczenia T/T1/T2 i dlatego niebende szczelał gzie który bo morzna coś rozwalić a co nie którzy bzdury piszom ale niema co sie dziwić jak niemieli z tym do czynienia pozdrawiam



a jeszcze jedno pujdzie na 100% jeśli jest sprawny

[pawel26d]

Witam



Postaram się wrzucić jakieś foty



Hej

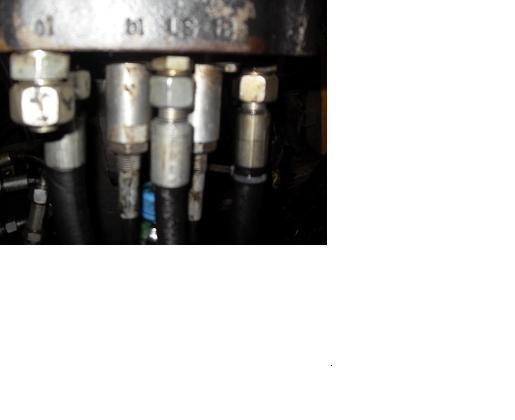

To jedna z fotek tego rozdzielacza zaczynając od lewej:

- zasilanie P przed nim jakiś korek pod nim pusto

- dwie linki do jostyka

- wąż LS

- i ostatni powrót przed nim również jest zaślepka



Postaram się zrobić jeszcze jakieś lepsze foty

[ysy]

witam to zdiencie mało pokazuje masz P zasilanie czy do gury jest zawór ciśnieniowy nad P jak jest to jest dobrze i teraz jest pytanie czy chcesz podłoczyć prosto z pompy czy z gniazd obok kabiny bo prosto z pompy niegubi się ciśnienia na rozdzielaczu z ciągnika jak z gniad to podłocz tylko zasilanie a te dwa przewody powrót i słyny LS prosto do zbiornika z olejem na sprawdzenie włórz je korkiem wlewowym aby nie kombinować i zobacz co sie dzieje a naj lepiej daj namiary to zadzwonie albo mejla pozdrawiam

[zbigi123]

Taa napewno kontunyacja ciśnienia z powrotem, ciekawa konfiguracja, jeszcze niech zasilanie da do kupy to będzie weselej . Żeby działało wszystko niezależnie, to kontynuacje trzeba dać na dwa fabryczne rozdzielacze, ponieważ są one ze sobą polączone i inaczej nie będzie chodzić. A swoją droga kolego, zwracaj uwage na pisownie, bo to jest już kaleczenie języka.

[pawel26d]

Witam

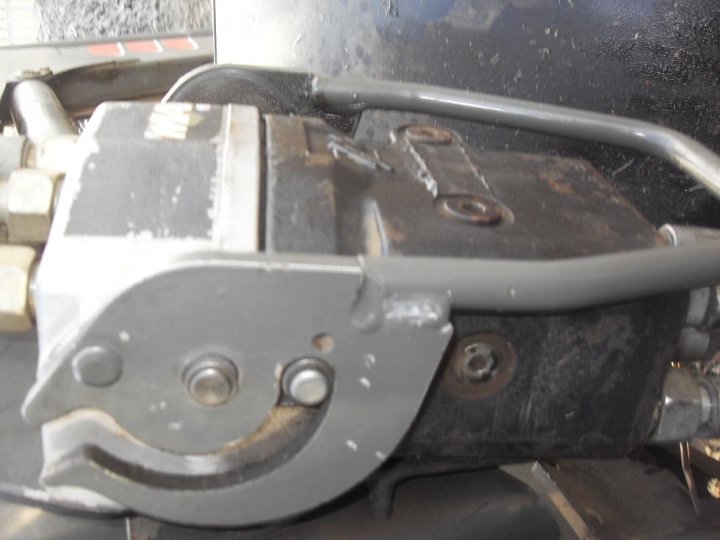

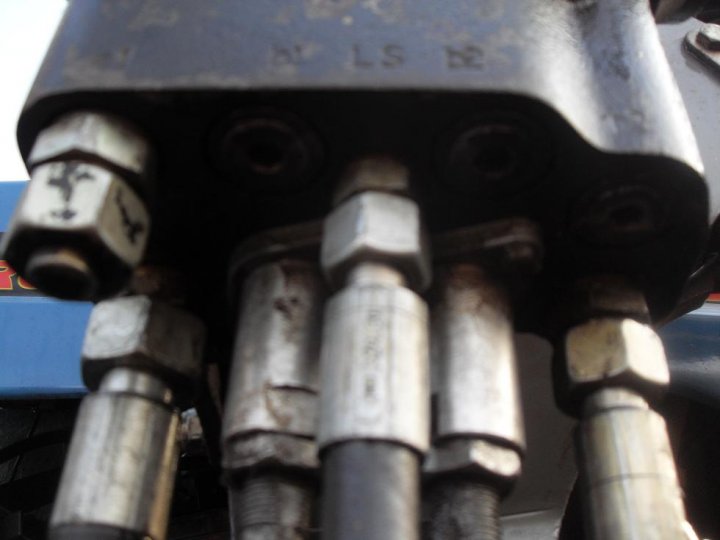

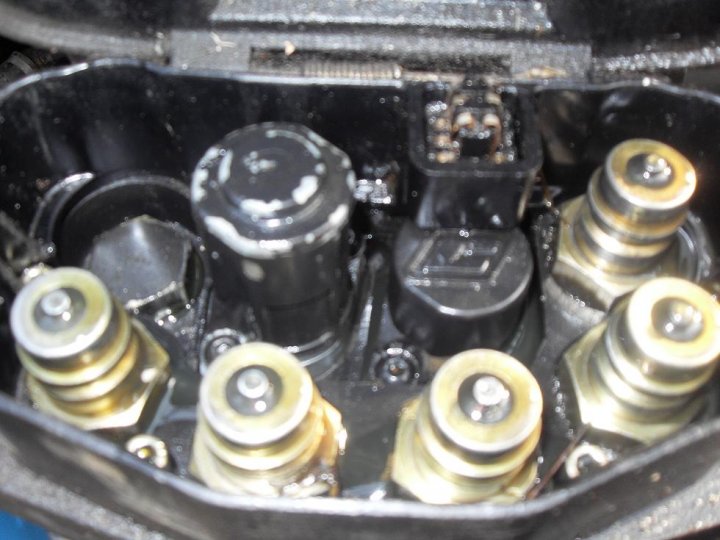

Wstawiam jeszcze następne zdjęcia

[pawel26d]

Hej



Co jest jeszcze. Wszystkie siłowniki są dwustronnego działania, a podnieść przód mogę tylko na siłownikach przechyłu łyżki. Siłowniki główne chociaż są dwustronnego działania opadają tylko pod ciężarem wysięgnika.
