Prasa John Deere 550

[Gość]

Sprężyny odpowiadają głównie za powrót napinacza. Hydraulika odpowiada za zbicie i tam szukałbym przyczyny skoro stało się to nagle. Uszkodził się uszczelniacz i leci bokiem. Oringi są tam nietypowe, bo mają chyba 1,6-1,65 mm grubości. Mi dorabiali na zamówienie a przesyłka była w 24 h od zamówienia.
Zachciało się w Boże Ciało prasować? Ja rok temu też w to święto ruszyłem i połamała się prowadnica od rolek w podbieraczu.Całe święto w garażu spędziłem naprawiając prowadnicę.

[soltys48]

proponował bym założyć zegar zwykły byle ciśnienie pokazywał i wtedy będziesz wiedział co się dzieje z prasą. jakim ciągnikiem prasujesz?

Prasowałem Farmtrackiem, wcześniej ruskim i było ok



Sprężyny odpowiadają głównie za powrót napinacza. Hydraulika odpowiada za zbicie i tam szukałbym przyczyny skoro stało się to nagle. Uszkodził się uszczelniacz i leci bokiem. Oringi są tam nietypowe, bo mają chyba 1,6-1,65 mm grubości. Mi dorabiali na zamówienie a przesyłka była w 24 h od zamówienia.

Zachciało się w Boże Ciało prasować? Ja rok temu też w to święto ruszyłem i połamała się prowadnica od rolek w podbieraczu.Całe święto w garażu spędziłem naprawiając prowadnicę.

Nie dziś byłem się modlić na procesji wczoraj prasowałem, z owijaniem zeszło mi do 3 w nocy.........

dziwna sprawa z tym zbijaniem jak wspominałem z kostki leciało już od dawna i było ok, teraz doszło do tego sprężyna, masz może możliwość sprawdzenia jakie dokładnie przychodzą tam oringi? Nie mam katalogu i trochę problem,wydaje mi się,że są tam calowe jak reszta i na pewno będzie problem z dostaniem u mnie......dlatego wolałbym wcześniej się zabezpieczyć w części

[Gość]

Masz pecha, bo niedawno z braku miejsca usunąłem całą konwerscję z jednym z użytkowników. Jakby Ci się chciało przeczytać 10-15 stron wstecz, bo chyba podawałem wymiary. Katalog można w necie znaleźć, z resztą fotki z katalogu tu wrzucałem także. Wszystkie oringi w rozdzielaczu są takie same. Wystarczy, że wykręcisz zawór czy korek i zmierzysz bardzo dokładnie. Ja dałem grubość 1,6, ale możnaby zamówić 1,65 grubości. Zamawiając oring podajesz średnicę wewnętrzną i grubość. W rozdzielaczu jak wykręcisz zawór i korki to są tam jeszcze tłoczki i na nich oringi. Dodatkowo po obu stronach oringu są pierścienie prowadzące z teflonu. One się nie zużywają, ale na tym pokrętle od zgniotu mogło je ściąć. Wykreć zawór i zobacz chociaż jego. Nic tam nie zepsujesz. Rób tylko to przy zamkniętej i pustej prasie.

[soltys48]

jutro się za to wezmę-dzieki wilekie

[Gość]

Oszczędzę Ci czytania, bo chyba nie podawałem jednak tu wymiarów. Pamiętam, że gdzieś w galerii pod jednym zdjęciem chyba rozdzielacza coś pisałem. Może coś znajdę to podeślę.
Tutaj masz schematy rozdzielacza. W katalogu jest mały błąd a dokładnie w spisie części, bo tam gdzie oring to napisane, że pierscień back-up . Same rysunki są chyba dobre.
http://www.agrofoto.pl/forum/topic/28905-prasa-john-deere-550/page-22?do=findComment&comment=1563173

[soltys48]

dzięki już do tego doszedłem ^^

z rana biorę się za to dziadostwo, i chyba siłowniki też przejże

Panowie jeszcze jedno w jaki sposób macie podłączone manometry, bo zamontowałbym w swojej

[simson2812]

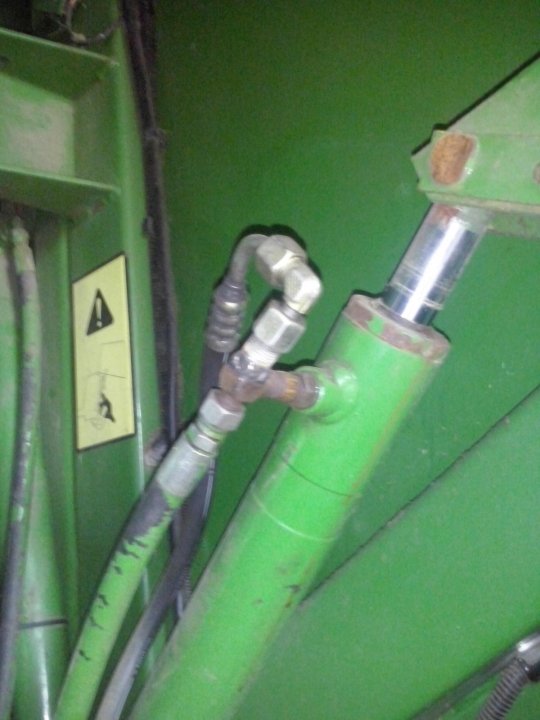

Pod kruciec w siłowniku od strony wysuwu tłoczyska

[soltys48]

pod jeden wystarczy??

a DAŁBYŚ RADĘ podesłać zdjęcia jak to rozwiązałeś??

Edytowane 26 Maja 2016 przez soltys48

[simson2812]

Za 20 min a ja 1 pokos w tamtym roku dokończyłem dociskając pasy ciągnikiem byle ciśnienie było

[Gość]

W 545 nie ma siłowników od napinacza tylko te od otwierania komory są połączone z napinaczem jak patrzę na zdjęcia. Wystarczy, że w kolanku od strony tłoczyska wywiercisz jakiś mały otwór i dospawasz nypel M12x1,5 i przewodem do manometru. Siłowniki są ze sobą połaczone więc bez różnicy do którego się wepniesz. W 550 są oryginalnie montowane manometry, więc i foto niewiele pomoże.
Jeszcze przejrzę maile jakbyś potrzebował namiarów,bo mam chyba zapisane.

[simson2812]

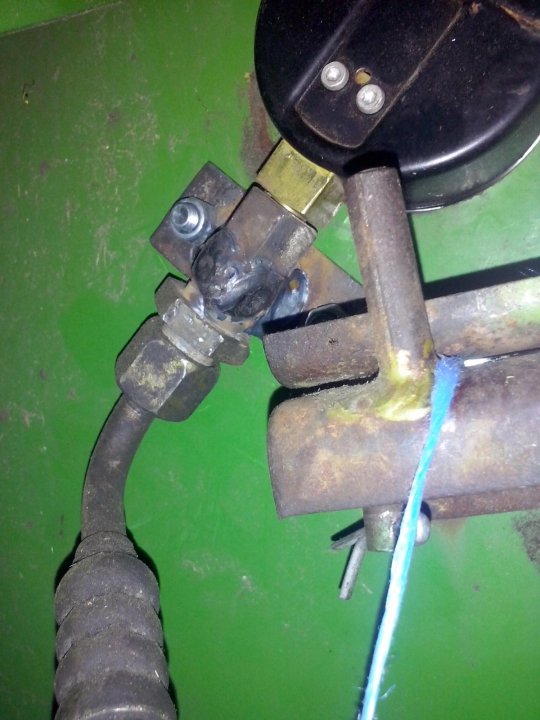

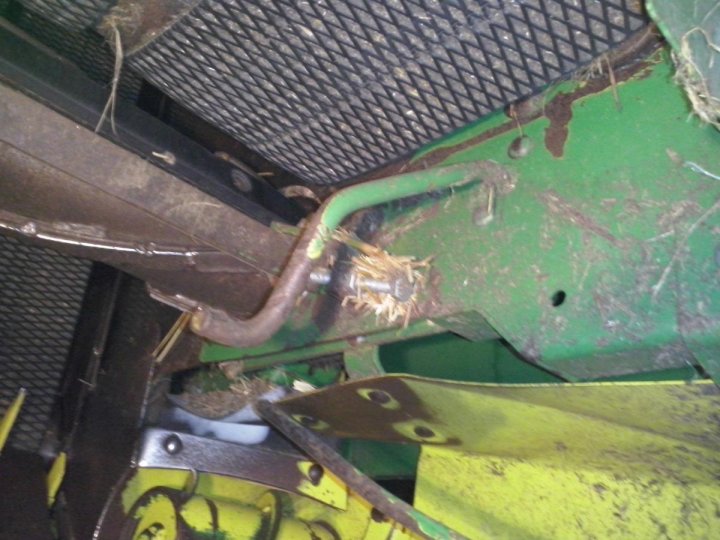

Akurat ja samemu dorabiałem. Panowie ma ktoś takie mocowanie noża? wiercenie pod nóż nie osłabi zbyt tego płaskownika?

Edytowane 26 Maja 2016 przez simson2812

[Gość]

Zastanawia mnie jeszcze jedno w tej 545. Komora nie otwiera się w czasie prasowania czy zgniot jest zerowy i nie ma co jej wypychać. Rozdzielacz ma sz ustawiony w pozycji neutralnej czy lekko na domykanie? Innego powodu jak hydraulika jednak w niej nie ma, bo sprężyny jak pisałem wspomagają tylko powrót napinacza. W 550 jest prościej, bo są oddzielne siłowniki i zamki.

[Shogun]

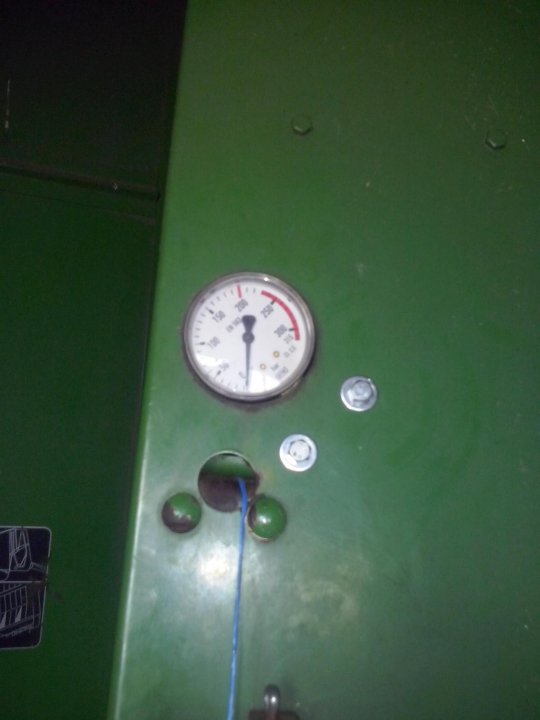

Mam zepsuty manometr w swojej 550, czy ktoś wie może od jakiego ciśnienia zaczyna się czerwone pole? Jaki manometr kupić, zwykły glicerynowy do 250 atmosfer wystarczy czy są tam większe ciśnienia przy maksymalnym zbiciu?



Co do braku zgniotu to oprócz oringów w rozdzielaczu częstą przyczyną są zużyte uszczelnienia na siłownikach zgniotu.

[simson2812]

No właśnie sam nw na jakim ciśnieniu zaczyna się czerwone pole ja założyłem zegar od reduktora od butli z gazem sianokiszonka zależy od wilgotnośći 60-120 bar i belki kamienie a słoma około 230 szczerze to więcej w słomie boję się wkręcić bo nw na jakim ciśnieniu powinna chodzić prasa. Z zegarem to całkiem inna praca wiem co się dzieje w prasie

[PiotrK1988]

Mam pytanie w mojej 550 nieraz jest tak, że po wypuszczeniu bala nie łapią zatrzaski w klapie, tylko opuszczają się te klamry przed sworzniami i żeby zam kła się klapa prawidłowo to muszę unieść znowu trochę klapę na jakieś 20 cm i znowu opuścić i już prawidłowo się zamknie. W tamtym roku nie było żadnych problemów, a w tym roku coś takiego się dzieje. Co może być przyczyną. Nie dzieje się tak  za każdym wypuszczeniem bala tylko tak powiedzmy raz na 15 - 20 bali. Nie jest to specjalnie uciążliwe bo kiszonki mało się robi ale jak przyjdzie słomę balować to jest tego więcej i niepotrzebnie marnowany czas, a on w żniwa jest najważniejszy po pogodzie :-). Dzięki za ewentualne odp.

[simson2812]

Może musisz coś tam podregulować chyna tam się blaszki na dystanse wkłada

[Gość]

Sprawdź czy u góry tłoczyska na fasolkowych otworach nie ma zadziorów. Nieraz tam się trochę blokuje.

[soltys48]

Zastanawia mnie jeszcze jedno w tej 545. Komora nie otwiera się w czasie prasowania czy zgniot jest zerowy i nie ma co jej wypychać. Rozdzielacz ma sz ustawiony w pozycji neutralnej czy lekko na domykanie? Innego powodu jak hydraulika jednak w niej nie ma, bo sprężyny jak pisałem wspomagają tylko powrót napinacza. W 550 jest prościej, bo są oddzielne siłowniki i zamki.

W trakcie prasowania komora lekko się otwiera jak to bez zamków.....Rozdzielacz w ciągniku tak jak poprzednio w Mtz w pozycji neutralnej, w trakcie prasowania próbowałem domykać/dociskać ale niewiele to dawało.......

a dałbyś radę podesłać mi namiary na firmę od oringów??? i jeśli masz to ewentualnie wymiary......

Edytowane 27 Maja 2016 przez soltys48

[Shogun]

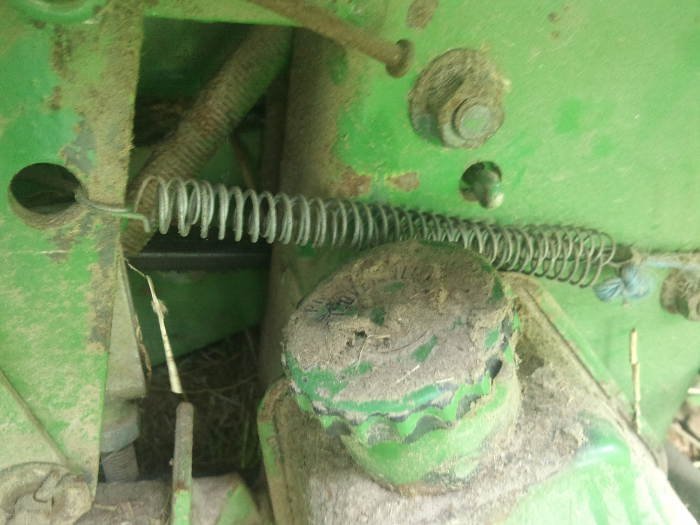

Czy ktoś mógł by sprawdzić jaka ma byc sprężyna zamiast tej na zdjęciu. Taka była założona jak kupiłem, niby nie przeszkadza ale chyba jest za słaba i czasem na wybojach owijanie załącza się za wcześnie. Ile ma zwojów oryginalna i jaka średnica drutu?





[simson2812]

To jest w 550?

[Shogun]

Tak JD 550.



[simson2812]

U mnie jest delikatnie masywniejsza, moge zrobić zdjęcie

[Shogun]

To prosił bym, i jak można to mniej więcej jaka grubość drutu i długość sprężyny.



[lukasz131995]

Dzień dobry,

Chciałbym zapytać, czy ktoś z Państwa wie do czego służą konkretne pokrętła z lewej strony i z przodu prasy?



Ewentualnie jak ustawić moc zbijania i regulować owijanie sznurkiem?

[Shogun]

Po lewej stronie niema pokręteł.   Chyba że chodzi o twoja lewą jak patrzysz na prasę od przodu.





Zbicie reguluje się na rozdzielaczu obok dyszla, wkręcając zwiększamy a wykręcając zmniejszamy zgniot (oczywiście luzując wcześniej kontrnakrętkę)

Ilość owinięć sznurkiem regulujemy pokrętłem z prawej strony prasy i analogicznie wkręcając zwiększamy ilość owinięć a wykręcając zmniejszamy. Jeżeli masz wersje z siatką to po prawej stronie będzie jeszcze jedno pokrętło od liczby owinięć siatką.



Na pokrętłach nie ma żadnej podziałki więc siłę zgniotu i liczbę owinięć regulujemy na oko metodą prób i błędów, ale jak poprasujesz trochę to będziesz wiedział co i ile dokręcić/wykręcić żeby uzyskać zamierzony efekt.
