TUR a hydraulika ciągnika

[andrews1987]

Kolego rozjaśnie trochę. Mam tura na linkę a siłowniki główne są jednostronnego działania. Chciałbym zrobić łyżkę na siłownik oraz te główne jednostronne podłączyć pod jeden rozdzielacz dwusekcyjny, tak aby mi został fabryczny rozdzielacz w mf wolny np do wywrotki, pozatym łatwiej by mi było obsługiwać jeden rozdzielacz niż dwa. Odnośnie wychylania łyżki to nie ma problemu bo siłownik dwustronnego działania podłączam do jednej sekcji rozdzielacza (prawo lewo). A moje pytanie chodziło jak podłączyć do drugiej sekcji podnoszenie tura na jednostronnych siłownikach, i czy jak dam niepotrzebne działanie rozdzielacza w przelew to czy wysięgnik będzie opadał skoro będzie ciśnienie szło w przelew.

[Gość]

Zrób jak pisałem i będzie wszystko działać. Przewód od siłowników pod wyjście z rozdzielacza a wolne wyjście podłączasz na powrót. Ja tak mam zrobione i działa jak należy. Być może stawia to większy opór podczas opuszczania na zimnym oleju, ale raczej niezauważalny. Możesz oczywiście podłączyć oddzielnie wolny spływ do skrzyni, ale to raczej bez sensu. Z resztą wklep w szukajkę w galerii rozdzielacz, czy coś podobnego i tam jest kilka fotek z podłączeniem. Jak chcesz to później wrzucę fotkę podłączenia swojego rozdzielacza.

[andrews1987]

Ok dzięki kolego jeżeli mówisz że tak będzie opuszczać to tak zrobię. Dzięki ogromne za pomoc. Pozdrawiam

[zbyszkoWlkp]

Witam Wszystkich.Mam pytanie:gdzie powinienem wpiac sie w uklad hydrauliczny w C330 aby podlaczyc dodatkowy rozdzielacz 3 sekcyjny?Rozdzielacz ma sluzyc do masztu od widlaka.Jakies fotki Bardzo mile widziane.Pozdrawiam Wszystkich.

[pawelek11]

Witam.

Zakupiłem używany ładowacz mx mam problem gdzie podłączyć rozdzielacz na linki od niego. Widziałem w wielu ciągnikach że jest podłączony do gniazd z tyłu ciągnika,jednak to rozwiązanie mi nie odpowiada. Myślałem o takim rozwiązaniu mógł by ktoś podpowiedzieć czy tak może być czy nie uszkodzę pompy w ten sposób: bez tytułu.bmp

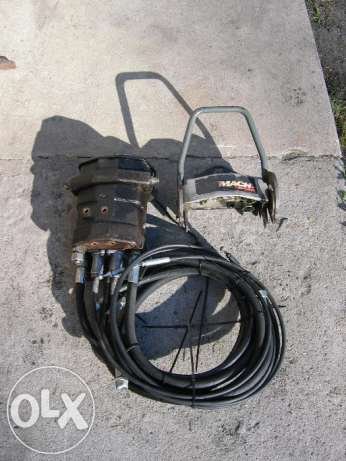

A rozdzielacz mam taki:

[kris14]

Odłączasz rozdzielacz ciągnika.

Wąż zasilający rozdzielacz ciągnika podłączasz pod P1 do rozdzielacza od TUR'a

T1 od TURa łączysz z zasilaniem rozdzielacza od ciągnika

T2 to powrót do skrzyni (możesz trójnikiem połączyć powroty z obydwóch rozdzielaczy)

[pawelek11]

Czyli zabieram zasilenie z rozdzielacza ciągnika do rozdzielacza od tura powrót z obu łącze a T1 prowadzę do zasilenia rozdzielacza od ciągnika?

[romek6340]

Sorry, że wcześniej nie odpisywałem. Będzie coś tak jak napisałeś i napisał kris.

Rozłączasz oryginalne połączenie pompa-rozdzielacz i prowadzisz: Pompa-> rozdzielacz tura-> z T1 prowadzisz na rozdzielacz ciągnika/ z T2 prowadzisz jako powrót do skrzyni (możesz połączyć powrót z obu rozdzielaczy)

[pawelek11]

Wielkie dzięki już ogarniam o co chodzi,  myśle że dam radę to podłączyć. Czyli mniej więcej tak to będzie wyglądało: bez tytułu.bmp



Edytowane 18 Lutego 2015 przez pawelek11

[kris14]

Dokładnie

[pawelek11]

Dopiero dziś zawiesiłem ładowacz na ciągniku. Jutro mam zamiar podłączyć hydraulikę. Ale mam jeszcze parę pytań.

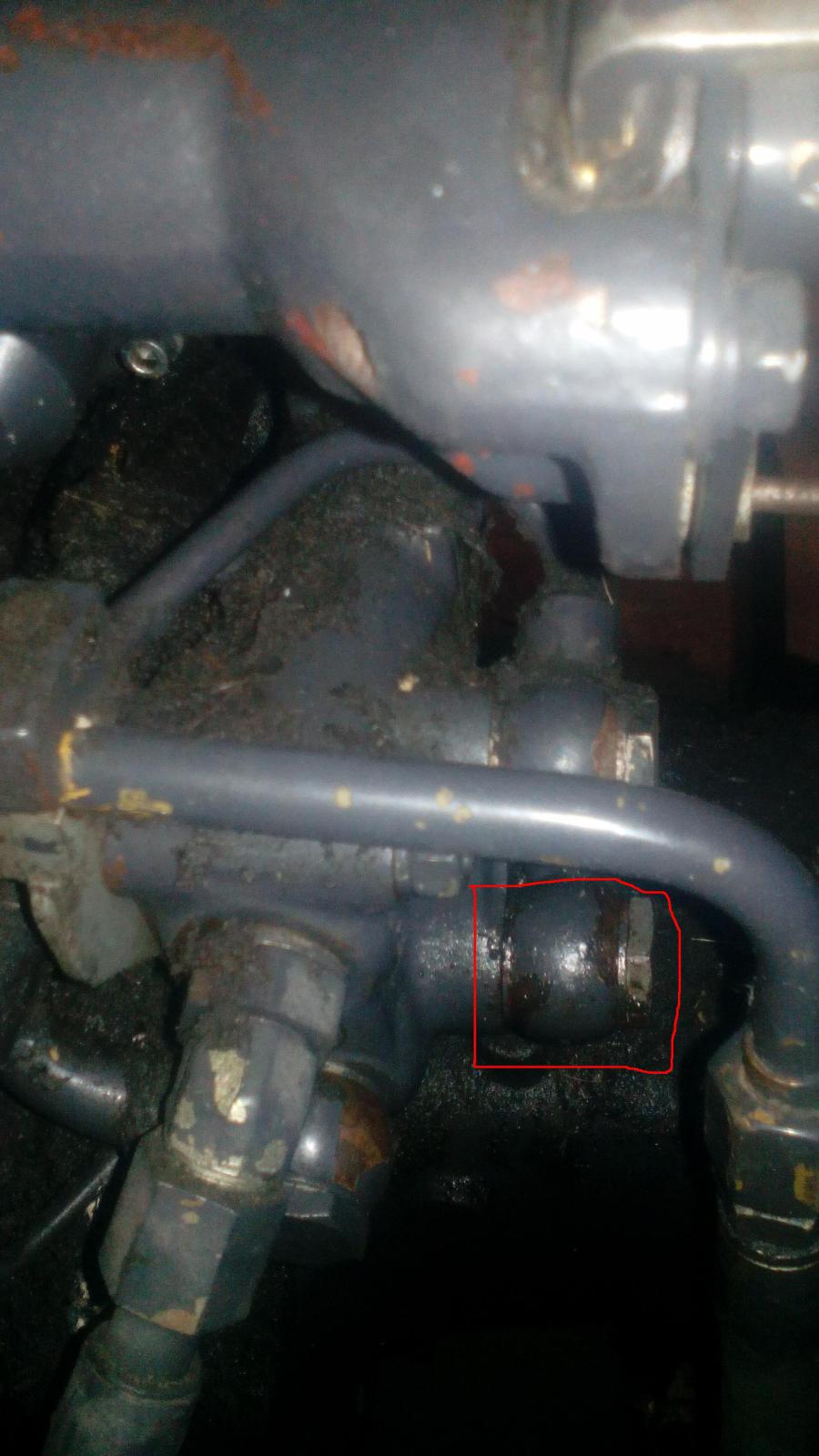

oznaczony element jest to początek przewodu zasilającego rozdzielacz ciągnika on wychodzi z jakiegoś jakby zaworu nie wiem co to jest dokładnie. czy mogę odłączyć ten przewód i podłączyć tu rozdzielacz od tura?

[pawelek11]

Może być tak?  Sekcja.bmp

Z tej czerwonej kropki szło pod zasilenie do rozdzielacza ciągnika.



[kris14]

Myślę że możesz tam w tą kostkę się wpiąć.

[pawelek11]

Podłączyłem rozdzielacz pod pompe T1 pod rozdzielacz ciągnika T2 na powrót i rozerwało mi pompę.

[romek6340]

Przykra sytuacja... koszty. Na pewno miałeś na rozdzielaczu opisane wyjścia T1 i T2?

[pawelek11]

Na rozdzielaczu mam L1 i L2. Na pompie naszczęście tylko klin ścieło. Jak odpaliłem traktor to zasilenie rozdzielacza tura szybko napełniło się olejem potem olej poszedł na L1 a na L2 czyli powrót nawet kropla oleju nie poszła.

[kris14]

Czyli wychodzi na to że coś jest nie tak z rozdzielaczem od TUR'a?



Weź jeszcze zadzwoń do dealera MX, do ich serwisu, może francuzy mają jakoś inaczej opisane te rozdzielacze.

[romek6340]

W MX mogły być też inne rozdzielacze z 3 wyjściami ale bez kontynuacji ciśnienia. tylko, że to nadal są inne oznaczenia. Mówię o czymś takim jak w tym temacie:

http://www.agrofoto.pl/forum/topic/46395-jak-pod%C5%82%C4%85czy%C4%87-tura-mx-100-do-pronara-82a/

[pawelek11]

Oznaczenia chyba pasowały bo w L1 jest grubszy wylot niż w T2.

[KOSTEK12]

Witam,potrzebuję fachowej nieco odmiennej porady,mianowicie demontuję tura łącznie z adaptacją z Zetora 9641 i do rozdzielacza przy adaptacji są wpięte 3 przewody tzn.zasilanie od pompy do P2,rozdzielacz w ciągniku do T1,a T2 połączone jest z boczną ścianą skrzyni ale w dolnej części więc nie wiem czy to jest na pewno nadmiar? i teraz mam dylemat po odłączeniu tego rozdzielacza od tura gdzie te poszczególne przewody powinny być wpięte na ciągniku żeby wszystko działało prawidłowo tak jak przed montażem tura,dodam że jest to tur czeski oryginał HUMPOLEC-aktualnie do sprzedaży

Edytowane 7 Maja 2015 przez KOSTEK12

[sanoczanin]

Witam czy ktoś mógłby mi doradzić gdzie moge dokupić osłonke mieszek coś co zasłoni mi prześwit między joystickiem a plastikami nie rozpisuje się zdjęcie pokazuje o co mi chodzi

[CaseBizon]

Czy ten rozdzielacz można podpiąć do ciągnika za pomocą trzech przewodów hydraulicznych ?to znaczy czy można go podpiąć bezpośrednio do pompy ciągnika?
http://www.sklepdlarolnika.pl/pl/p/ZESTAW-3-SEKCYJNY-DO-TURA-max-80Lmin-ROZDZIELACZ-JOYSTICK-DWIE-LINKI-ELEKTROZAWOR/10575

[Bolsick]

wie ktos jaka ma przepustowsc rozdzielacz t turze metal fach T229?? nigdzie niemoge znalezc;/
