Projekt skrobaków do redlicy CX

nie widać regulacji ,  to co styka się z kołem powinno być z jednego kawałka a nie dwóch

dlaczego taki a nie inny pomysł?

Skrobak na jedną śrubę to tez nie bardzo bardziej na dwie.

zobacz koła w polskich pługach jak to miały, a temu pojedyncza nie podwójna bo tam masz próg który stawia ziemi opór , jeśli regulacja to kąt pochylenia to ok może być tylko trzeba dwie śruby dać zamiast jednej

Strongman napisał:

Skrobak na jedną śrubę to tez nie bardzo bardziej na dwie.

w horschu jest na jedną jak dobrze pamiętam.

nie bardzo rozumiem gdzie miałby być ten próg

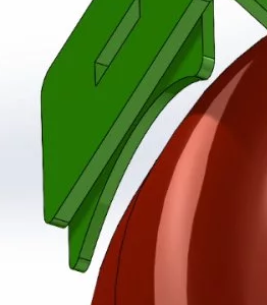

tu masz, zamiast prostej krawędzi to masz schodek

ale skrobak jest regulowany i go opuszczasz. powinien być przy samym kole i to skrobak ma skrobać a nie uchwyt

skrobak jest z fasolką

płaskownik wystarczy, ewentualnie jeszcze zaostrzy krawędź

a  można kawałek płaskownika dać do tego wspornika gdzie masz oś koła zamocowaną  i mniej stali pójdzie a zrobi ta samą robotę

mam dziś takie rozwiązanie z blaszka, po 50ha blaszki wytarte. dlatego szukam innej opcji

jutro wkleje zdjęcie sprzed roku czy 2 i postaram się wkleic jakieś "dzisiejsze"

element stykający sie z ziemia musi być z odpowiedniej stali np sprężysta jak ze starego resora albo z dłuta do pługa albo wycięta z tarczy do piły

Roman4321 napisał:

zobacz koła w polskich pługach jak to miały, a temu pojedyncza nie podwójna bo tam masz próg który stawia ziemi opór , jeśli regulacja to kąt pochylenia to ok może być tylko trzeba dwie śruby dać zamiast jednej

masz racje, jak będzie taki próg czy ząb, to będzie sie tam zawsze sporo ziemi nabierać. skrobak wytrzymały byłby np z talerza od brony talerzowej

44 minuty temu, yacenty napisał:

mam dziś takie rozwiązanie z blaszka, po 50ha blaszki wytarte. dlatego szukam innej opcji

To nie wina rozwiązania tylko materiału. Mam takie skrobaki z cienkich noży 2mm które prędzej oskurowały by koła w maszynie niż same się wytarły

Dokładnie.

Materiał i jeszcze raz materiał.

Owszem mocowanie musi być dość mocne bo napieriająca ziemia z koła bedzie działać odpychajaco na skrobak i uchwyt i tenże jak będzie słaby to się odchyli i wiadomo zostawi szczelinę.

Natomiast skrobaki trzeba z trudnościeralnej to bedzie ok.

Dorabiał mi jeden czlowiek do agregatu aktywnego i mam spokój.

Z tego projektu wynika, że użyłeś dużo materiału i dość wymyślną konstrukcję (trzeba ciąć, spawać, frezować fasolki itd). Niepotrzebnie. Domyślam się, że kierunek obrotu tego koła na rysunku jest zgodny z ruchem wskazówek zegara. Jeśli tak, to sam skrobak umieściłeś bardzo wysoko. To spowoduje, że odskrobywany materiał, przy tym kierunku obrotów, będzie się zwalał na skrobak. Skrobak powinien być umieszczony jak najbliżej powierzchni ziemi, z reguły na przedłużeniu mocowania koła.

5 godzin temu, Pszkot napisał:

Z tego projektu wynika, że użyłeś dużo materiału i dość wymyślną konstrukcję (trzeba ciąć, spawać, frezować fasolki itd). Niepotrzebnie.

Tu jest jedno cięcie na plazmie albo laserze i dwa gięcia na prasie krawędziowej, prościej się chyba nie da. W tej konstrukcji zrezygnował bym z poprzecznej fasoli w uchwycie, wycentrował tak aby skrobak opierał się jedną krawędzią o uchwyt i jednocześnie był na środku koła, sama regulacja pionowa na skrobaku wystarczy. Mimo wszystko łatwiej i taniej będzie dorobić do starych uchwytów nowe skrobaki np z hardoxa.

Dobrze pisze, skrobaki powinny być tuż przy ziemi, maksymalnie w osi poziomej, tak jak jest to w wałach packera.

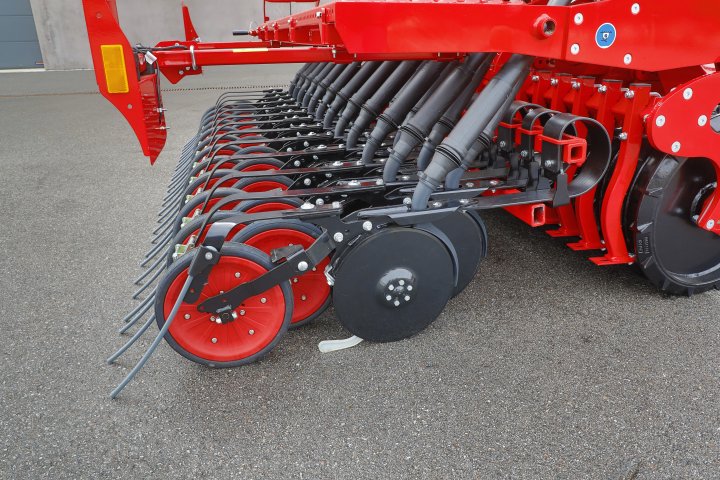

zobacz horscha

Według mnie  ok, Skrobak z Hardoxa 600 lub 800 i na jedna śrubę zamkową, jak do drzewa.

z własnego doświadczenia. z boku zostaw duża odległość. jak będzie blisko to tam się będzie upychala wilgotna ziemia i kółko będzie stawało.

tak było w poprzedniej wersji. tu jest 15mm między kołem a uchwytem.

18 godzin temu, Roman4321 napisał:

tu masz, zamiast prostej krawędzi to masz schodek

Tą fasolkę ustaw po długości a najlepiej jak byś zrobił dwie na śrubę M8 maź M 10. Sam skrobak wystarczy jak by był prosty.

Jeśli można spytać kto Ci projektował te detale i całe złożenie?

znajomy znajomego z fejsa. jemu zrobił do któregoś polskiego siewnika i bardzo zadowolony
