wasil10

Stacyjka Belarus

Polecane posty

wasil10    0

Witam... mam pytanie... czy mógł by mi ktoś przedstawić schemat podłączenia stacyjki nowego typu w Belarusie? czyli co konkretnie do jakiego wyjscia

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wasil10    0

dzięki seweryn. ale nie mogę dojść do tego... może mi p[owiecie pod które symbole co podłączyć. chodzi mi o zasilanie i zapłon i start

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

seweryn20    797

Z tego co widzę to tam idzie 5 przewodów.

Z-zielony od zacisku K3 idzie do bezpiecznika pierwszego z prawej.

K-czerwony od zacisku CT do włącznika świecy płomieniowej L

K-czerwony od zacisku CT do przekaźnika rozrusznika zacisk 85

R-różowy od zacisku nie wiem na pewno jest tam P do kostki wiązki dachu a tam ewentualnego radia jeśli jest.

C-czarny od zacisku AM do kostki bezpieczników głównych alternatora i świecy płomieniowej a po drodze wpięcie do amperomierza.


BEDNARY 2017... w końcu zobaczyłem :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wasil10    0

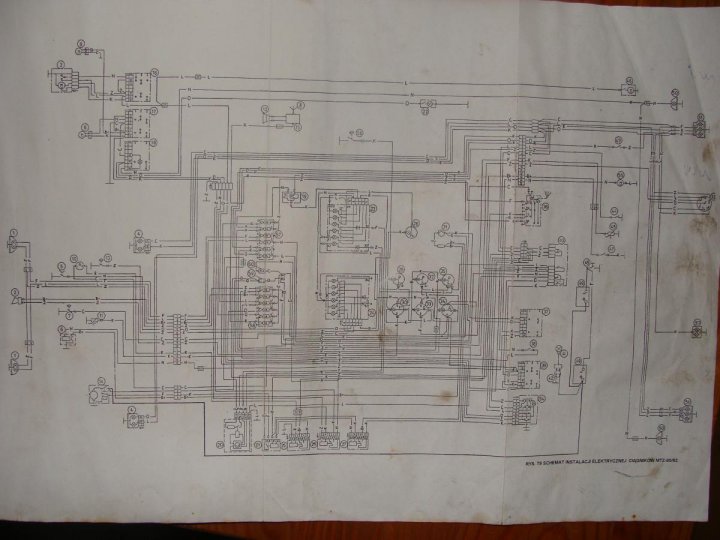

a możesz mi powiedzieć który numer ze schematu to stacyjka? :D a także rozrusznik :)



i czy w ogóle ma ktoś opis tego schematu? czyli oznaczenie cyfr


Edytowano przez wasil10

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    797

Przecież w linku który ci podałem jest schemat, jego opis i opis skrzynki bezpieczników.


BEDNARY 2017... w końcu zobaczyłem :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
