case cx 90 tur podłączenie

[irekm1964]

Witam wszystkich. czy ma ktoś schemat jak podłączyć przewody od tura do ciągnika chodzi o zasilenie i spływ oleju w które miejsca się podłączyć żeby działał prawidłowo?

[irekm1964]

może ktoś ma taki ciągnik i wrzuci fotki jak jest podłączone

[jaco512]

Zadzwoń do firm montujących ładowacze czy udostępnią schemat, np. Inter-tech, Metal-fach

[andrzej78]

Zerknij do poniższego tematu  ( str. 2 ) dotyczy podobnego konstrukcyjnie modelu , z tego co wiem, nie jest to jedyne z możliwych rozwiązań, ale takie jest mi znane. Zamiast zaślepki magistrali olejowej sekcji rozdzielacza zastosowano płytkę z krućcami.

https://www.agrofoto.pl/forum/topic/290948-case-4230/

Edytowane 11 Września 2024 przez andrzej78

[irekm1964]

1 godzinę temu, andrzej78 napisał:

Zerknij do poniższego tematu  ( str. 2 ) dotyczy podobnego konstrukcyjnie modelu , z tego co wiem, nie jest to jedyne z możliwych rozwiązań, ale takie jest mi znane. Zamiast zaślepki magistrali olejowej sekcji rozdzielacza zastosowano płytkę z krućcami.

https://www.agrofoto.pl/forum/topic/290948-case-4230/

1 godzinę temu, andrzej78 napisał:

Zerknij do poniższego tematu  ( str. 2 ) dotyczy podobnego konstrukcyjnie modelu , z tego co wiem, nie jest to jedyne z możliwych rozwiązań, ale takie jest mi znane. Zamiast zaślepki magistrali olejowej sekcji rozdzielacza zastosowano płytkę z krućcami.

https://www.agrofoto.pl/forum/topic/290948-case-4230/

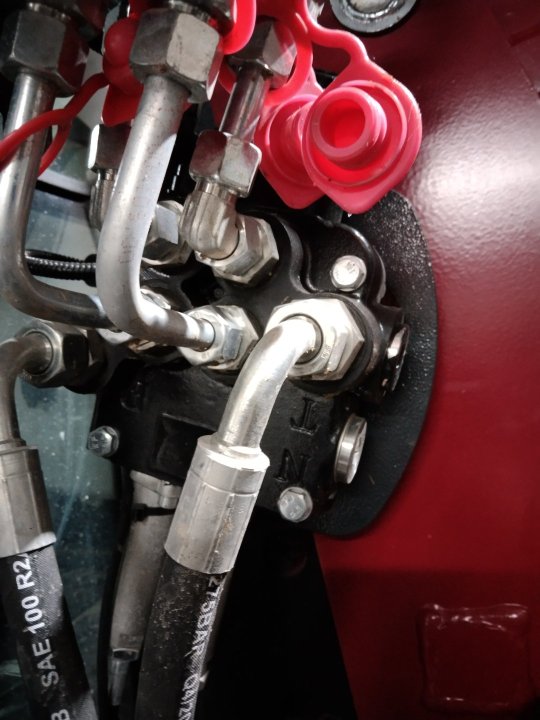

u mnie jest coś takiego jak na zdjęciu tur ma dwa przewody

2 godziny temu, andrzej78 napisał:

Zerknij do poniższego tematu  ( str. 2 ) dotyczy podobnego konstrukcyjnie modelu , z tego co wiem, nie jest to jedyne z możliwych rozwiązań, ale takie jest mi znane. Zamiast zaślepki magistrali olejowej sekcji rozdzielacza zastosowano płytkę z krućcami.

https://www.agrofoto.pl/forum/topic/290948-case-4230/

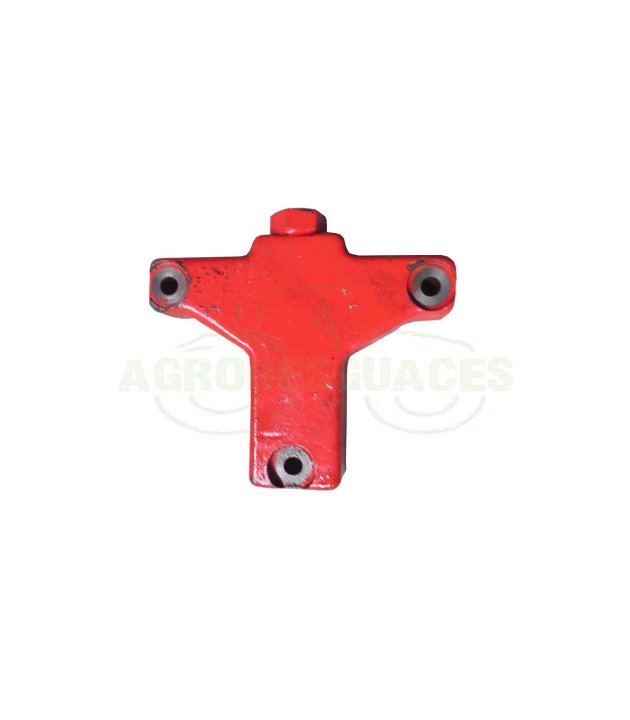

Ciekawy jestem jak ta płyta wygląda z drugiej strony? Bo ta orginalna górny otwór że środkowym jest połączony a u ciebie wygląda jakby każdy kanał był osobno



[andrzej78]

Tak to też wyglada po schemacie . W tym przypadku połączenie kanałów w zaślepce  umożliwia obieg oleju , po podłączeniu ładowacza zastosowano 3 wyjścia aby w identyczny sposób zasilany było rozdzielacz ładowacza . Oczywiście wszystko zależy od zastosowanych rozwiązań .



[irekm1964]

25 minut temu, andrzej78 napisał:

Tak to też wyglada po schemacie . W tym przypadku połączenie kanałów w zaślepce  umożliwia obieg oleju , po podłączeniu ładowacza zastosowano 3 wyjścia aby w identyczny sposób zasilany było rozdzielacz ładowacza . Oczywiście wszystko zależy od zastosowanych rozwiązań .



Z mojego jest wyprowadzone P jako zasilanie i T powrót oleju jest jeszcze N ale ono jest zaślepione a chyba powinno być połączone do płyty przy rozdzielaczu ???

[irekm1964]

7 godzin temu, jaco512 napisał:

Zadzwoń do firm montujących ładowacze czy udostępnią schemat, np. Inter-tech, Metal-fach

Dzwoniłem do metal technik mówił że ten tur będzie tylko działał przez wyjścia hydrauliczne 😏 chodź wydaje mi się że bardzo nie zna się na tym

[andrzej78]

Najlepiej abyś wrzucił fotki rozdzielacza  , bo rozwiązania są przeróżne.

[irekm1964]

55 minut temu, andrzej78 napisał:

Najlepiej abyś wrzucił fotki rozdzielacza  , bo rozwiązania są przeróżne.



7 minut temu, irekm1964 napisał:



1 godzinę temu, andrzej78 napisał:

Najlepiej abyś wrzucił fotki rozdzielacza  , bo rozwiązania są przeróżne.

Kurcze nie mogę wstawić zdjęć

1 godzinę temu, andrzej78 napisał:

Najlepiej abyś wrzucił fotki rozdzielacza  , bo rozwiązania są przeróżne.



[andrzej78]

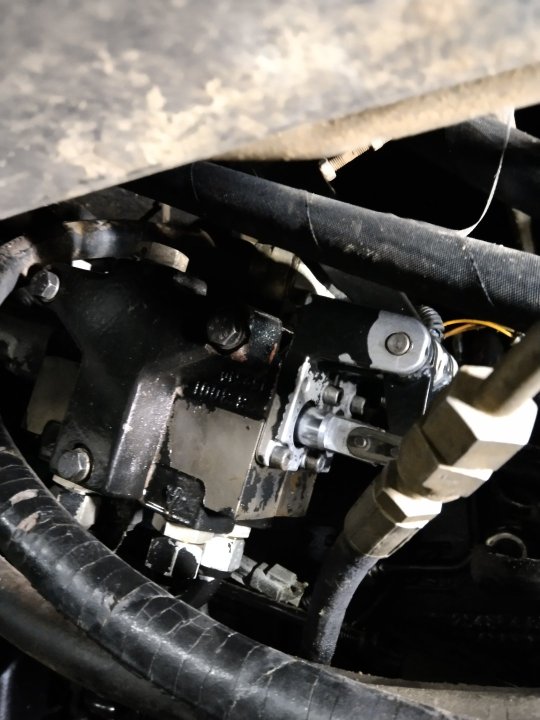

Wygląda że to  rozdzielacz tego typu  sterowany  joystickiem .

[irekm1964]

15 minut temu, andrzej78 napisał:

Wygląda że to  rozdzielacz tego typu  sterowany  joystickiem .

Tak jest joy wiesz jak to podłączyć żeby nie było podpięte pod gniazda hydrauliczne? Czy ta płyta jest konieczna do poprawnego działania?

[irekm1964]

Może jest ktoś na forum co ma Case cx i wstawił by fotki jak jest podłączony ładowacz
