Siewnik Accord

[Leobone 1]

Chciałem Was zapytać o podlaczenie do hydrauliki ciągnika siewnika Accord DT, który jest na hydraulicznym napędzie dmuchawy.

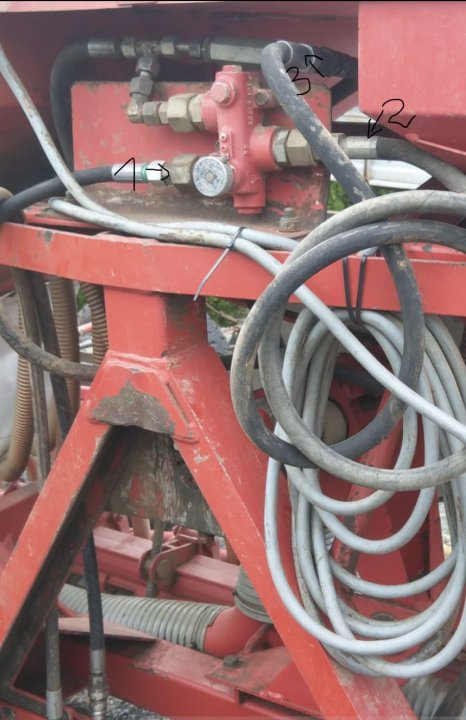

Dołączam zdjęcie proszę opisać jak podłączyć ponumerowane węże w ciągniku.
Dzięki!

[Piotr6991z 8]

Wszystkie 3 węże mają szybkozłączka? Standardowo powinny być tylko 2 węże jeden którym podajesz olej pod ciśnieniem do napędu dmuchawy, drugi to wolny spływ na którym maksymalne ciśnienie może wynosić 5 lub 10 bar (rożne strony różnie podają). Po przekroczeniu tego ciśnienia wypchnie uszczelniacz na silniku hydraulicznym.

Na 100% nie dam ci gwarancji że tak jest bo nie widzę jak to dalej jest podłączone. Ogólnie przy tych accordach od powrotu jest grubszy wąż niż od zasilania.

Według mnie:

1 wąż zasilanie

2  wąż powrót bez ciśnienia

3  wąż powrót bez ciśnienia

Edytowano Październik 26, 2023 przez Piotr6991z

[peugeot 378]

Ten trzeci to pewnie znacznik .

[JD1052 206]

No jeśli to znacznik to gdzie pójdzie nadmiar oleju z regulatora obrotów?

[peugeot 378]

Do zbiornika " wolnym spływem " .

Poza tym  autor tematu może sobie sprawdzić czy ma znacznik i ewentualnie  jak jest on połączony  .

Edytowano Październik 26, 2023 przez peugeot

[JD1052 206]

No więc właśnie 2 i 3 pasuje na spływ , 1 zasilanie, 2 spływ nadmiaru z regulatora, 3 spływ że silnika dmuchawy

[peugeot 378]

Po co robić dwa przewody pełniące tą samą funkcję.

[Leobone 1]

Wszystkie przewody są takiej samej grubości, znacznik ma osobny przewód do podpięcia.

Kolego miałeś rację z tym ciśnieniem bo wywaliło mi uszczelnienie pompy…

[peugeot 378]

Oznaczenie IN na regulatorze to zasilanie , REG to wyjście regulowane  na silnik , BP do zbiornika .

[Piotr6991z 8]

Ktoś tutaj już coś majstrował, jeśli dalej nic nie pozamieniał to 2,3 mogą być razem połączone najlepiej wolny spływ ( pominięcie rozdzielacza hydraulicznego). Jeśli wywaliło uszczelniacz nie miałeś powrotu do skrzyni lub podałeś ciśnienie na ten wąż od spływu. U siebie wyrzuciłem ten regulator i mam bezpośrednio do ciągnika podłączony ten silnik hydrauliczny (stały przepływ reguluje na rozdzielaczu w ciągniku).  Powrotny wąż idzie bezpośrednio do skrzyni (wolny spływ).

Edytowano Październik 29, 2023 przez Piotr6991z

[plonkarchivist 0]

21 godzin temu, Leobone napisał:

Tôi muốn hỏi bạn về việc kết nối máy gieo hạt Accord DT, có bộ truyền động thổi thủy lực, với hệ thống thủy lực của máy kéo.

Tôi đang đính kèm một bức ảnh, vui lòng mô tả cách kết nối các ống được đánh số trong máy kéo.  Cảm ơn!

Aby podłączyć siewnik Accord DT do hydraulicznego napędu dmuchawy na ciągniku, będziesz musiał podłączyć odpowiednie węże hydrauliczne.
