Przyczepa BSS, jaką funkcję pełni ten element układu hamulcowego?

[panmino]

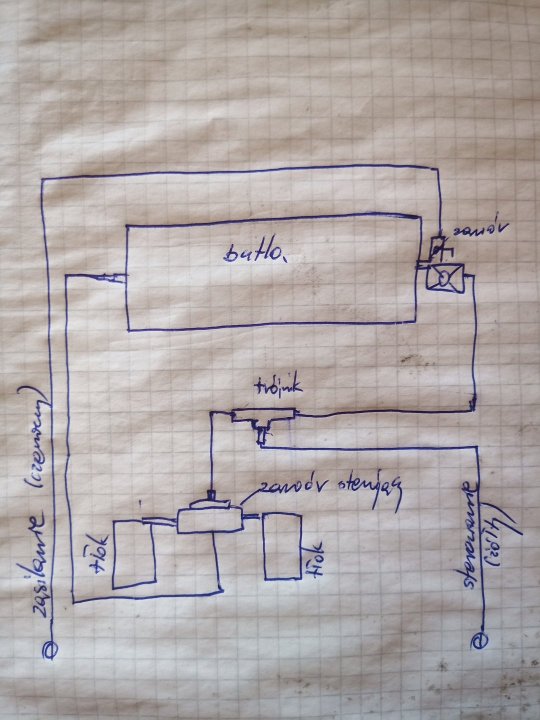

Czołem, muszę rozgryźć wszystkie elementy układu pneumatycznego w mojej BSS 10.10, bo na jednej osi pneumatyka nie odpuszcza i hamulce trzymają, dopóki nie odepnę powietrza od ciągnika. Ta przyczepa była fabrycznie do ciężarówki i układ ma regulatory siły hamowania, oraz dodatkowo jakieś urządzenie elektryczne (chyba do ABS samochodu, obecnie kable urwane), które planuję wywalić. Układ jest ogólnie jakiś niestandardowy bo butla ma dwa wyjścia - jedno pojedyncze z  jednego końca i drugie podwójne z drugiego. Co to jest to wyjście, które widać na zdjęciu i jaką pełni funkcję? Rurka od góry idzie z zasilania z ciągnika, ta niżej prowadzi do trójnika łączącego się ze sterowaniem i w dół zaworu sterującego.



[hubertb]

Układ pneumatyczny jest ok. Ten zawór z kablami to raczej modulator siły hamowania(zrób mu zdjęcie). Trzeba najprawdopodobniej go zastąpić regulatorem siły hamowania.

[panmino]

ale co to przy butli jest i do czego?

[hubertb]

Ja tam widzę reduktor i chyba zawór automatycznego spustu kondensatu. To wszystko ma numery po nich znajdziesz zastosowanie.

[woytek]

Przy butli masz zawór hamulcowy z regulatorem siły hamowania.  Hamulce jednoobwodowe sterowane są tylko za pomocą tego. U Ciebie są dwuobwodowe, także niestety nie pomogę jak to ma być podłączone.

[hubertb]

Raczej ten zawór służy do zaciągania ręcznego. Po zdjęciu czerwonej klamki przyczepa zaciąga ręczny żeby temu zapobiec zakręcasz ten zawór z pokrętłem. A jeśli chcesz go zaciągnąć to pociągasz za dźwignie z "kółkiem".

Zrób fotkę wszystkich zaworów to będziemy mieli jasność.
