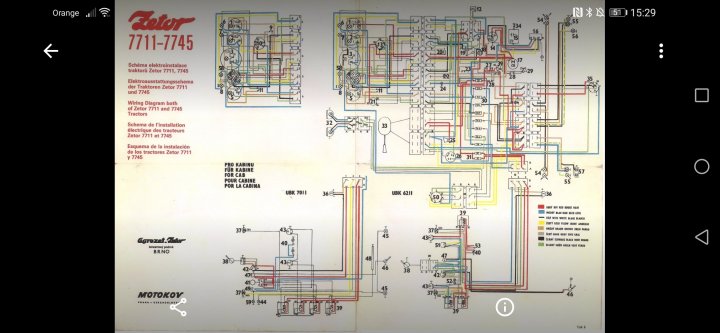

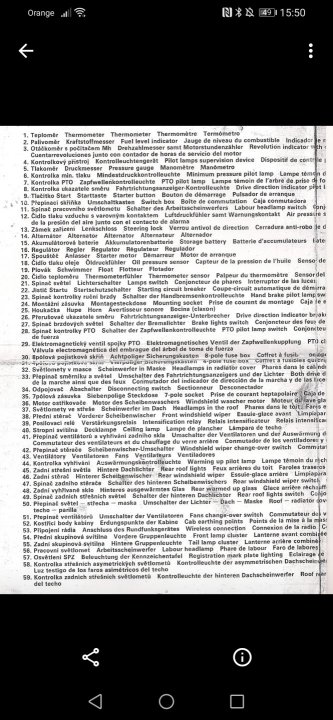

Zetor 7711-7745 - Schemat instalacji

[Gość]

Może się komuś przyda..

[Gość]

@jacus może skorzysta,

[jacus]

gdy naprawie urwane kolo w 60 to na pewno zerkne.

akurat dzisiaj robilem z ta instalacja- ktos kto ja wczesniej naprawial mial fantazje- odkrylem lewa instalacje migaczy, zawsze myslalem ze to co dynda gdzies w srodku to pompka spryskiwacza a to byl przerywacz . naprawilem przednie swiatla-dlugo jezdzilem tylko na dlugich , do tego uruchomilem kontrolki kierunkowskazow.

wyglada na to ze kabel z kostki i bezpiecznika nie bangla i ktos podpial bezposrednio do bezpiecznikow , do tego dalej nie wiem gdzie ten czerwony gruby kabel ma byc..

odkrylem czemu zarowka od ladowania sie zarzyla- ktos wymienil alternator a nie hcialo mu sie robic polaczen wiec skrecil kable i zaizolowal i wlasnie kable sie rozkrecili i ledwo trzymaly..

Edytowane 21 Stycznia 2021 przez jacus

[jacus]

pojezdzilem dzisiaj chwile i nadal sie grzeje bezpiecznik i stacyjka,po minucie wlaczonych swiatel-niezaleznie jakich - gorace ze palec parzy, kable w porzadku, stacyjka prawie nowa- co sie dzieje ???? gdzie szukac przyczyna palenia instalacji ??

[Gość]

Pewnie wiesz ale masz zwarcie-  może być nawet żarówki.

[jacus]

nawet dzisiaj na chwile sie bawilem- na krotkich swiatlach tylko jeszcze nie wiem gdzie bo i na przodzie i na gorze grzeje sie.

[jacus]

wiosna idzie wiec od dwoch dni-chwilami z tym walcze.. i nic ,nawet zarowki kupilem nowe.. zwarcia raczej nie ma bo gdy przypadkiem zwarlem kabel to bezpiecznik od razu sie spalil, kable wygladaja na cale..

niestety nic sie nie zgadza ze schematem. cos juz kiedys sie palilo bo widac osmolenia na kablach i ktos  cos rzezbil

[wujekk110]

@jacus czy przeglądałeś instalację w dachu kabiny. Tam są przekaźniki od dmuchaw i wycieraczek. Sprawdź je.

[jacus]

nadal walcze- jak pisalem swiatla juz sie palily,czyscze albo wymieniam styki i nadal iskrzy i sie grzeje chociaz mniej..

nic sie nie zgadza ze schematem- zamiast 3 kabli pod napieciem bez wlaczenia kluczyka sa 4 i wlasnie na tym dodatkowym-ktory idzie nie wiadomo skad swiatla dzialaja ale sie grzeja, na tym ktorym powinny nie ma zadnych. wlaczam stacyjke na 2 i nic sie nie swieci ani gora ani dol.

a co maja przekazniki do tego ?? grzeje sie wylacznie przy swiatlach krotkich i dlugich, pozycyjne czy migacze dzialaja normalnie.



[Gość]

No ty taki fachowiec z dypłomem i nic?  Weź elektryka , bo żniwa cię zastaną i jak stałeś w miejscu, tak będziesz stał.

Edytowane 4 Marca 2021 przez deSilva

[jacus]

no to dawaj i napraw. ze mnie taki mechanik jak z ciebie podrywacz 😂.

jak masz wolna chwile to sprawdz na ktorym bezpieczniku sa swiatla i zrob zdjecia skrzynki-moze akurat twoje kable beda podobne.

[wujekk110]

Kurz w silniczkach dmuchaw powoduje, że czasem nie obracają się. Ponieważ mają zabezpieczenia termiczne, silniczki nie ulegają zniszczeniu. Dlatego można nie wiedzieć że są przypadkowo włączone. A przy tym pobierają prąd.

[Gość]

15 minut temu, jacus napisał:

no to dawaj i napraw. ze mnie taki mechanik jak z ciebie podrywacz 😂.

jak masz wolna chwile to sprawdz na ktorym bezpieczniku sa swiatla i zrob zdjecia skrzynki-moze akurat twoje kable beda podobne.

Pewnie że bym naprawił, nie takie rzeczy się naprawiało, zresztą ja jeszcze w życiu mechanika ani elektryka do niczego nie potrzebowałem. A niby czemu miałbym zadawać sobie trud, jak ty się za to na mnie wypniesz, bo ten typ tak ma.



Edytowane 4 Marca 2021 przez deSilva

[jacus]

znalazlem na forum takie zdjecie-ten zielony w skrzynce na gornym bezpieczniku ma stale napiecie tak powinnno byc ??

Edytowane 4 Marca 2021 przez jacus

[jacus]

problem rozwiazany -przelacznik swiatla- klakson robil spiecie i temu napiecie w tym kabelku.

[adikpl1]

Znalazłem producenta przełączników i kontrolek do starych Zetorów:

niegdyś EPAVA Císařov 109, PSČ 751 03 Brodek u Přerova

a obecnie Rotagral s.r.o. Císařov 109, PSČ 751 03 Brodek u Přerova

https://www.rotagral.cz/Otocne-prepinace-cyklovace-a13_4.htm



[jacus]

ale wyraznie pisza ze skonczyli prodoukcje-bo nie ma kto kupowac ,za dobre robili ??
