Opublikowano

Tak z wyjścia teensy przez transoptor.

Można też wysyłać sygnał GPS wiadomości  nmea do komputera opryskiwacza czy też siewnika

Opublikowano

Mam cały sterownik z anteną mogę drogo sprzedać.
Można  tylko pokazywanie, można silnik z zębatkami, lub kierownicą can, lub sterowanie hydraulika

Opublikowano

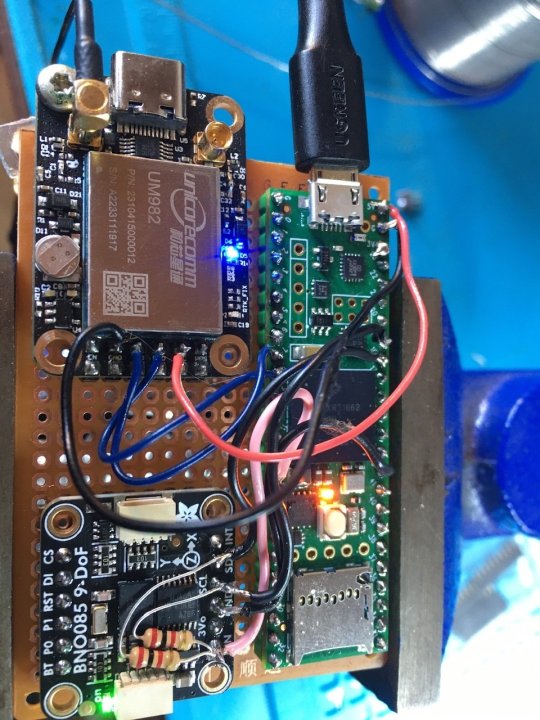

Ja zakupiłem już ta płytkę rtk z antena, bno085 oraz teensy 4.1. Teraz czekam kiedy to wszystko do mnie dotrze. Wiem jak złożyć tą PANDĘ. Niby jest poradnik jak flashować. Nie wiem tylko jak to podpiąć pod sterownik opryskiwacza. Tam potrzebny jest mi 1 wyjście z impulsem bo sterownik opryskiwacza musi dostać sygnał prędkości. Mam podpięty GPS ale to strasznie rozbieżne z tym GPS i chciałbym pod teensy. Czy jak już będę mieć wszystko i problemy to kolega pomógłby to ogarnąć? Oczywiście nie za darmo😉

Opublikowano

Płytka rtk

https://pl.aliexpress.com/item/1005007998267301.html?spm=a2g0o.order_list.order_list_main.4.2c431c24bzsQxV&gatewayAdapt=glo2pol

antena

https://pl.aliexpress.com/item/1005007998310374.html?spm=a2g0o.order_list.order_list_main.5.2c431c24bzsQxV&gatewayAdapt=glo2pol

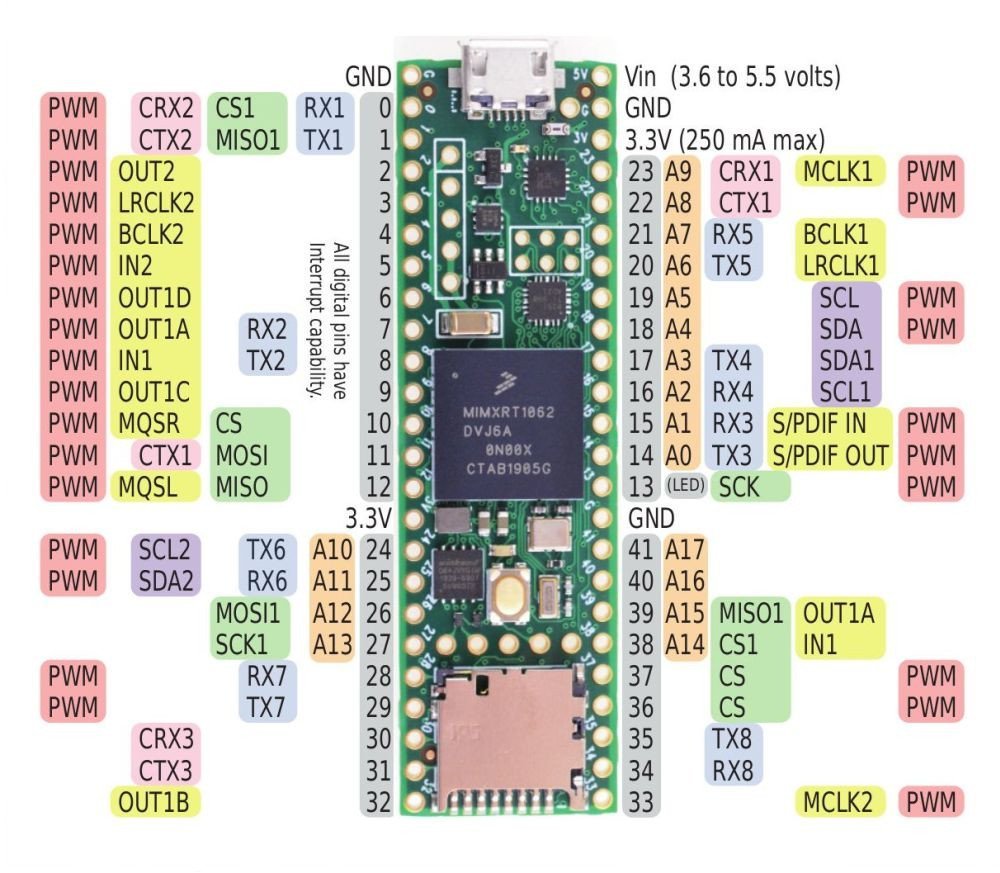

Teensy

https://botland.com.pl/plytki-zgodne-z-arduino-sparkfun/21956-teensy-41-wersja-bez-ethernet-arm-cortex-m7-zgodny-z-arduino-sparkfun-dev-20359.html

BNO085

https://botland.com.pl/czujniki-9dof-imu/22113-bno085-9-dof-imu-fusion-breakout-3-osiowy-akcelerometr-zyroskop-i-magnetometr-adafruit-4754.html

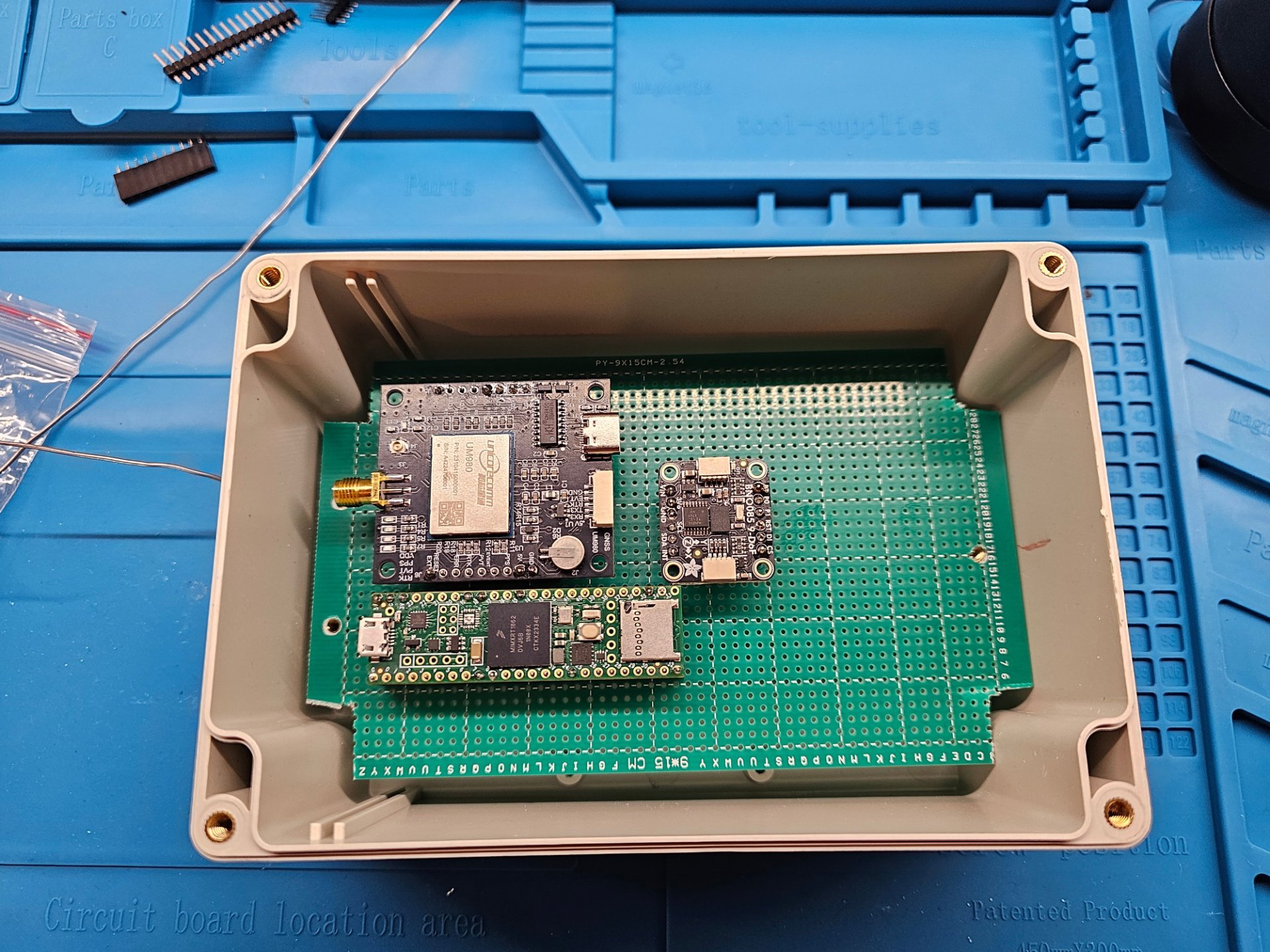

Kupiłem zwykłą płytkę na której chcę to wszystko zamontować. Kolega myślał że chodzi o tą all in one?

Rtk i antena mam a teensy i bno085 czekam na wysyłkę ponieważ jak zamawiałem to nie było nigdzie na stanie więc muszę czekać.

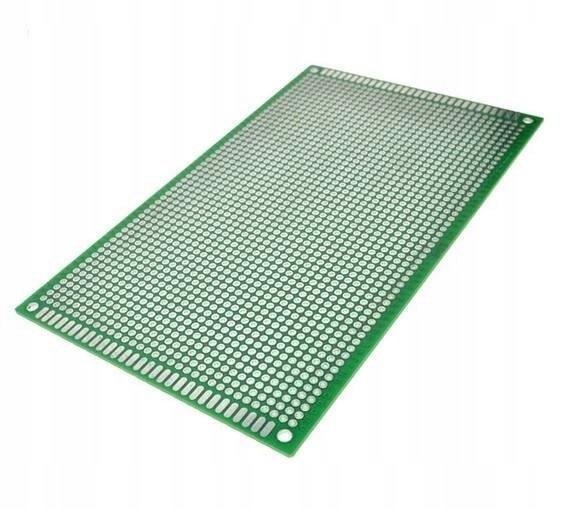

Płytka +rastery

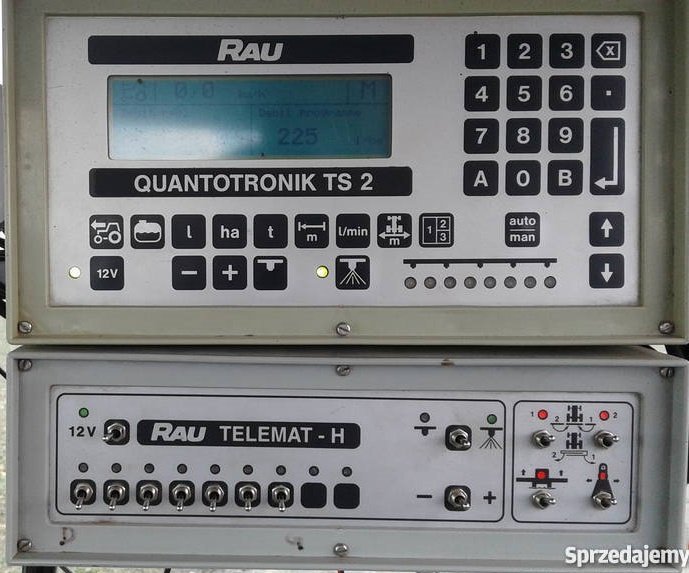

Komputer opryskiwacza to Quantronik TS2. Z tyłu ma wyprowadzone 3 przewody (+,-, sygnał)





Opublikowano (edytowane)

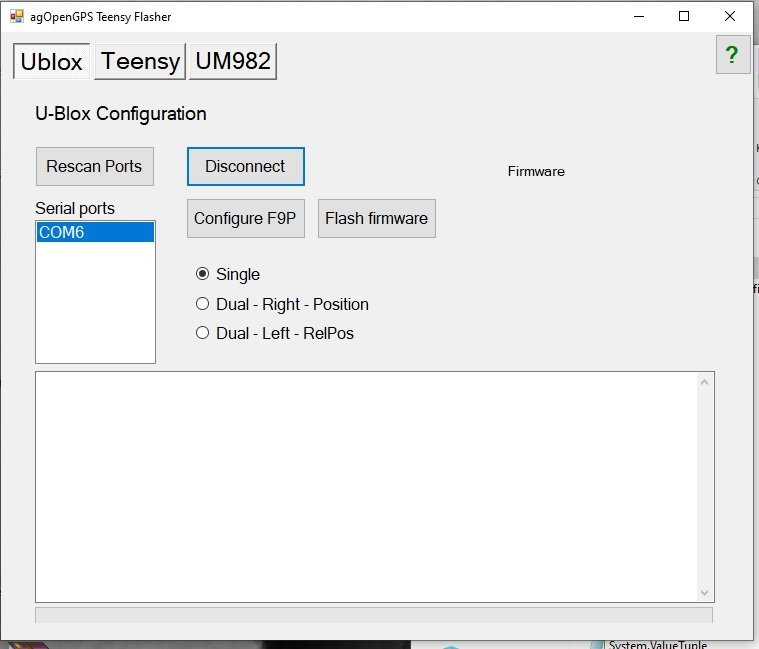

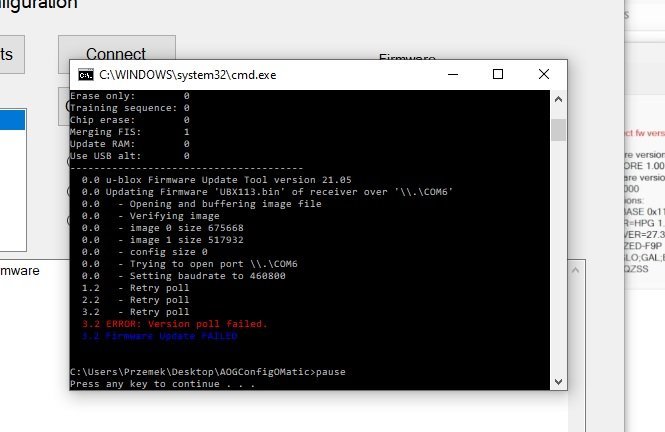

Usiadłem bo chciałem sprawdzić czy to rtk coś działa samo ale ciągle świeci na czerwono a czasami na niebiesko i nie wiem co i jak ustawić. Bo chyba trzeba to zflashować



Edytowane przez velFoka
Opublikowano

Dobrze ci idzie

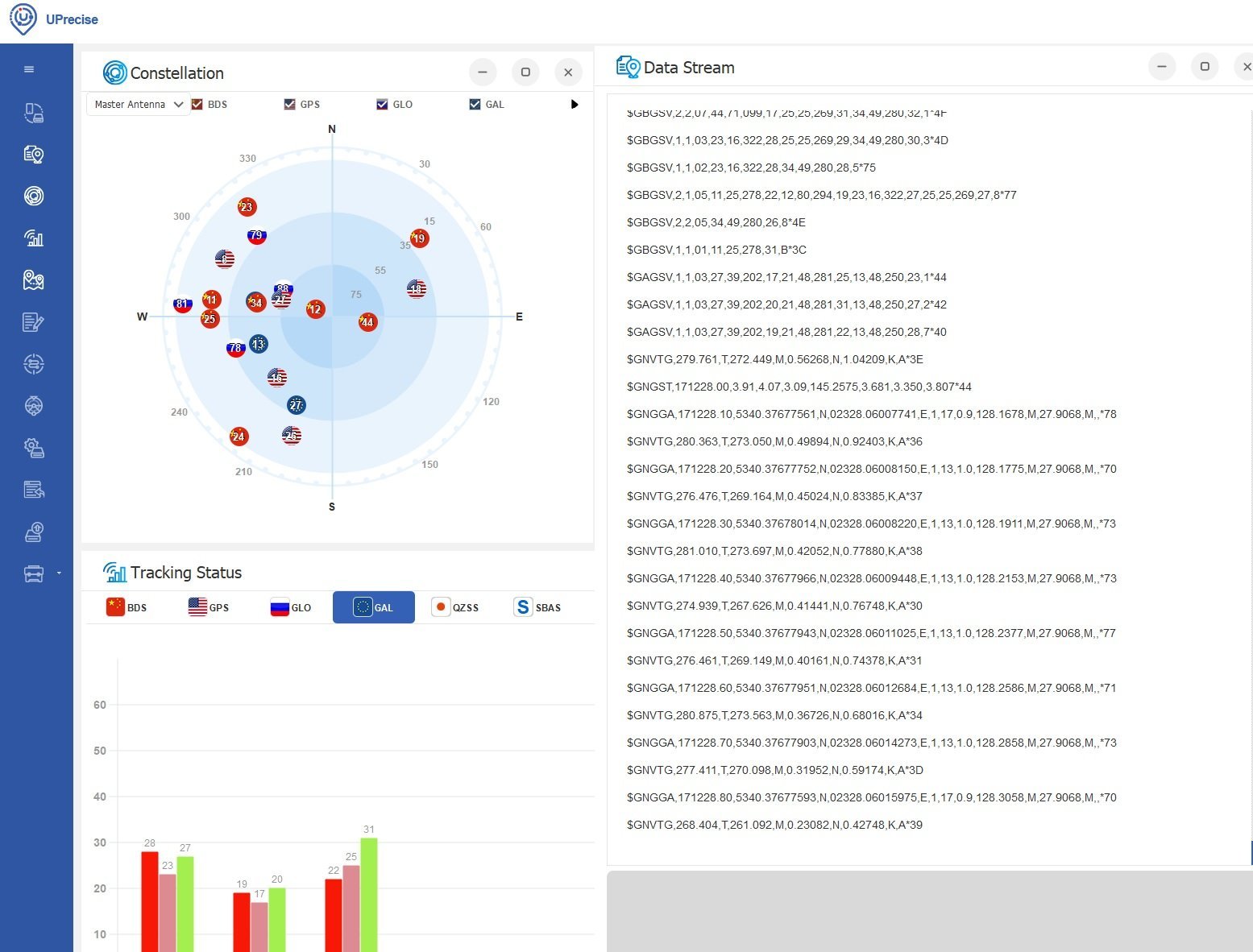

..do odbiorników unicore program UPrecise

Antena trochę słaba ale może zadziała. Najlepsza 3 pasmowa by była L1, L2, L5 za 3 stówki chociaż

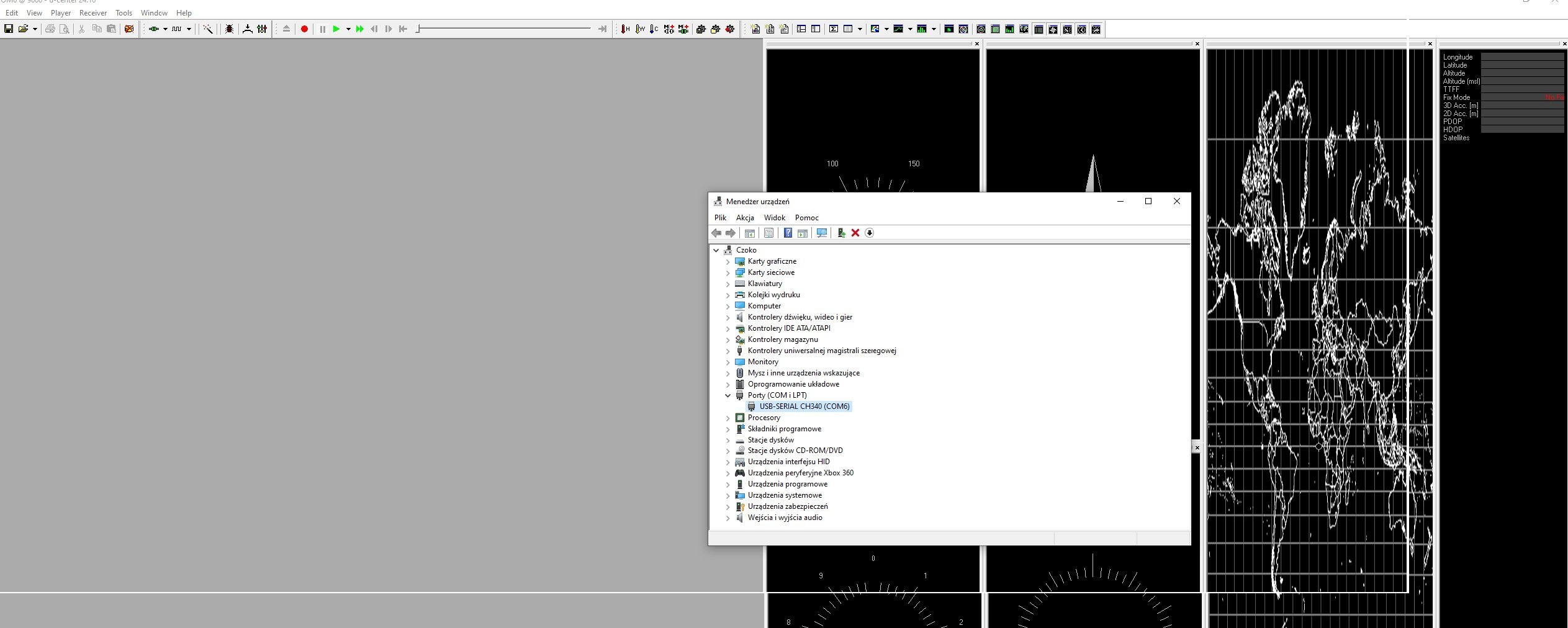

Podłącz do komputera odpal Agopengps i wybierz port USB

Tylko przestaw najpierw odbiornik na szybkość portu 115….

  • Thanks 1
Opublikowano (edytowane)

Ta ag35 jest dobra. Ma dodatkowo mocny magnes i kabel można skierować do tyłu

I musisz wyjść na zewnątrz bo pod dachem nie zadziała

Edytowane przez ansu
  • Like 1
Opublikowano

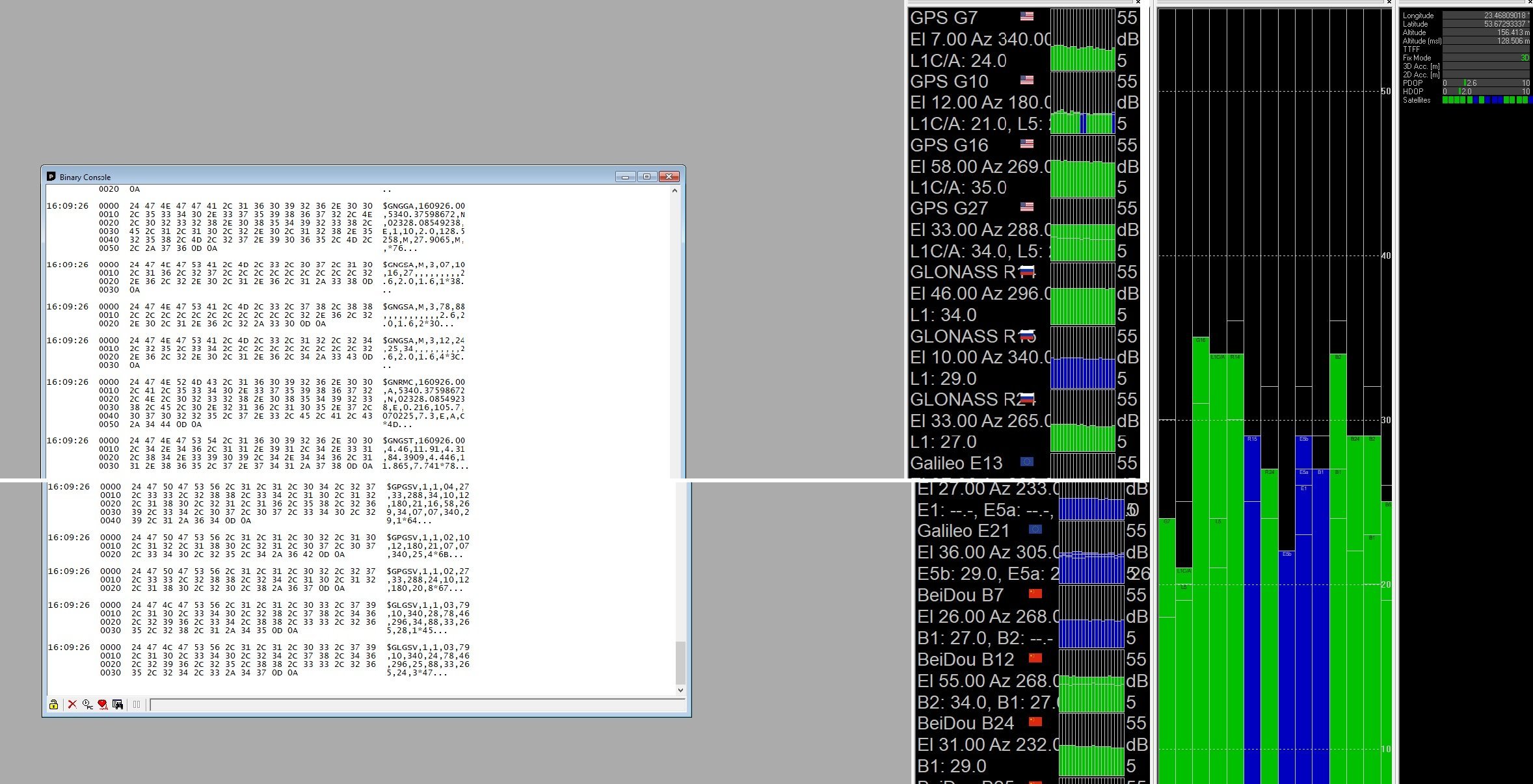

Zrobiłem aktualizacje unicora i zaprogramowałem żeby odczytywało GGA i VTG. A co jeszcze mam zaprogramować w tym i jaka częstotliwość?

Opublikowano

Możesz osią x, możesz y, bez różnicy w sumie, bo potem w programie to zmienisz. Ważne aby jedną z nich prostopadle do kierunku jazdy, nie pod skosem.
