Rekomendowane odpowiedzi

Opublikowano (edytowane)

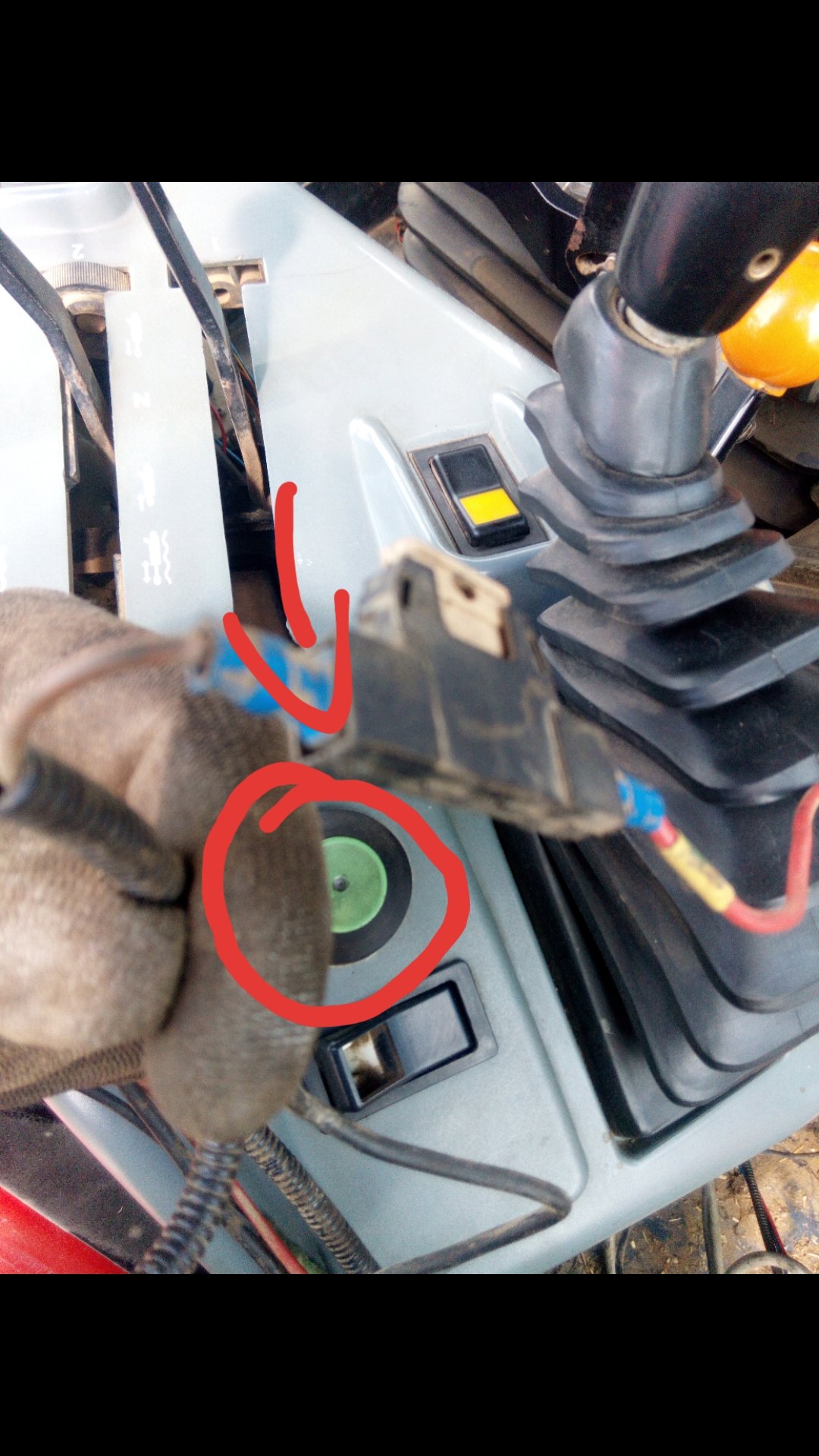

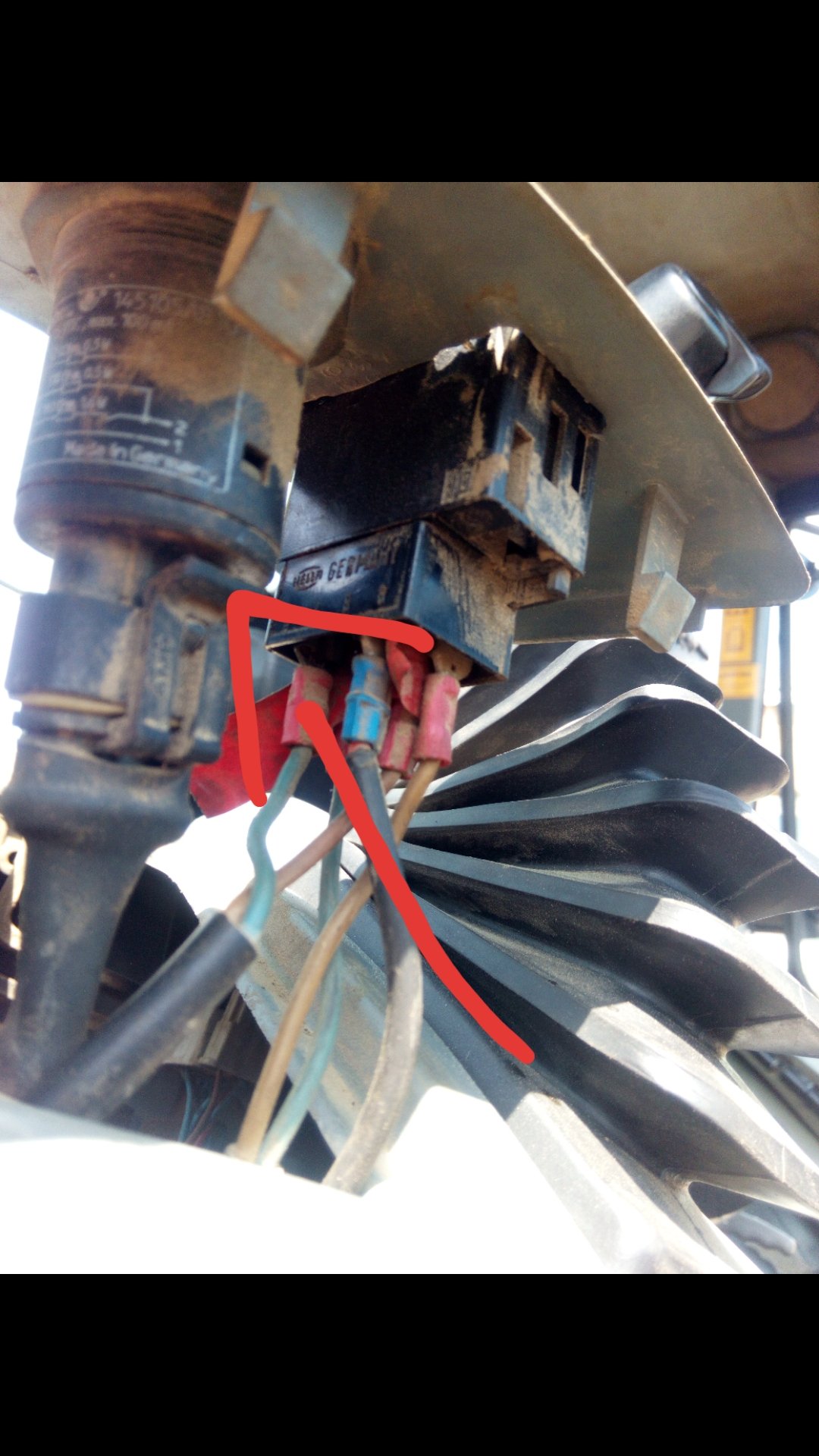

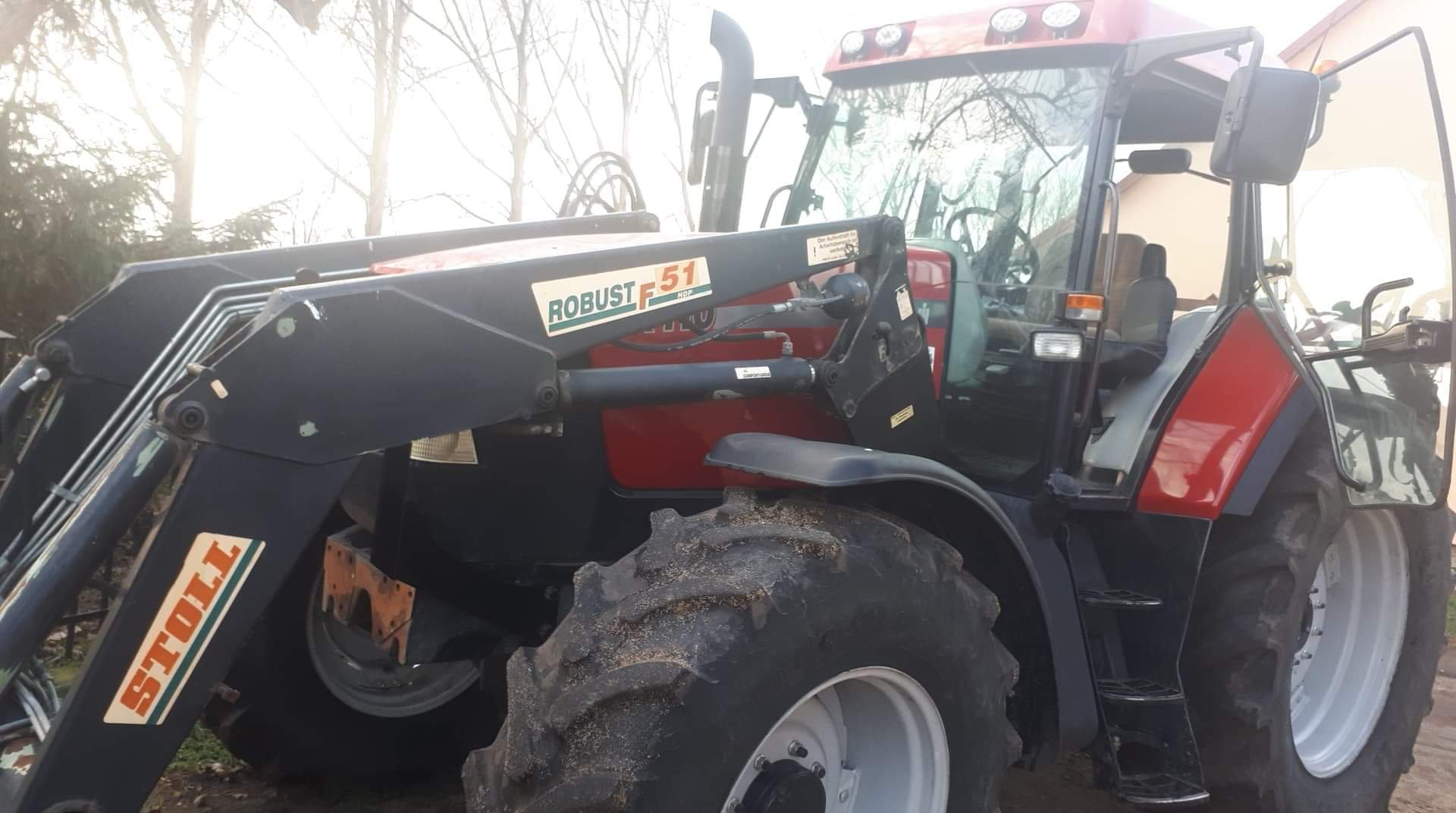

Witam. Mam problem kupiłem ładowacz stoll f51 na sterowaniu elektrycznym i brakuje mi przycisku uruchamiającego joystick, wygląda on tak 20190107_094753.thumb.jpg.b3fa814d87b6cd0c66b0192060402226.jpgw serwisie coś nie wiedzą o co chodzi A ja nie wiem gdzie go dostać jakie są jego specyfikację mam tylko te 2 zdj. Bez niego nic nie zrobię. 20190107_094809.thumb.jpg.394bf82d47c26e55c0e1c47540ad67b4.jpgreceived_327725958083142.png.19224fdb8ef021b35ed53ba9017fd3d3.pngJeśli ktoś ma coś takiego w swoim ciągniku jeśli mogę prosić niech wyśle zdj. received_972192879640663.thumb.jpeg.c11a55ce6754d2187e1b4c4836e1aadb.jpeg

Edytowane przez farmer15555
Błędy językowe, brak spójności zdań
Opublikowano

Dzwoniłem do stolla i przycisk kosztuje ok. 400zł.

23 minuty temu, Finlan napisał:

Kostkę odepnij, wyciągnij, wyczyść go i wrzuć zdjęcie tego schematu na obudowie

Chodzi o to, że ten przycisk został w ciągniku z którego ładowacz został zdjęty. Jak bym miał go przy sobie to pół biedy.

Opublikowano
Kurde, a nie wiesz ile tam pinów było? Bo jeśli to zwykły przycisk który tylko zamyka obwód by joy działał to da się to obejść poprzez wstawienie zwykłego włącznika
Opublikowano

W tym włączniku są: 3 rezystory , dioda świecąca , przycisk chwilowy zwierający dwa przewody . Ma on 3 wyjścia . Mogę wstawić schemat połączeń wewnętrznych , ale niewiem jak .

Opublikowano

Opisze to słowami . Wejście nr1 jest połączone z 3 rezystorami : Rezystor nr 1 o wartości 160 ohm połączony jest szeregowo z włącznikiem chwilowym , włącznik z drugiej strony połączony jest do wyjścia nr 2 . Rezystor nr 2 (510 ohm) połączony jest też do wyjścia nr 2 . Rezystor nr 3 ( rezystor ograniczający prąd płynący przez diodę świecącą i jego wartość zależy od napięcia zasilania ) połączony jest szeregowo z katodą diody św. , anoda diody św. tworzy wyjście nr 3
