MF 3070 - skrzynia biegów - problem

[rafik256]

dokładnie tak jak pisze mirro... właśnie dlatego zapytałem czy wie na co ma patrzeć i czego szukać. Poza tym dokładnie opisałem jak sprawdzić tą usterkę.innej drogi nie ma.



EDIT:



NIe widziałem wypowiedzi micro16 jak pisełem swój post. Nie masz absolutnie racji to są jedne i te same widełki. W takim razie które widełki są od rewersu skoro od każdej z grup są oddzielne?? Widełek od grup A/B i od rewersu nie sprawdzisz i ich nawet dobrze nie zobaczysz jak nie rozbierzesz skrzyni od przodu.

Edytowane 12 Marca 2012 przez rafik256

[mirro]

"Zostawmy szaleńca z jego szaleństwem" chciałoby się powiedzieć, ale przecież tak nie można bo szkoda chłopa. To są jedne widełki które poruszają tuleję przesuwną. Kiedy wykonują ruch do przodu(w kierunku sprzęgła) zazębiają tuleję z mniejszym kołem i załączają grupę B. Kiedy poruszają się w kierunku skrzyni zazębiają drugą stronę tej samej tulei z większym kołem załączająć grupęA. Załączanie odbywa się za pośrednicwem siłownika umieszconego w pokrywie bocznej skrzyni biegów. Czasem tem siłownik potrafi również zawodzić.

[rafik256]

właśnie zapomniałem o siłowniku o którym wspomniał mirro. Czy te zgrzyty były tylko i wyłącznie na grupie B?? Czy nie zdarzało się czasami tak że jedziesz do przodu na B zatrzymujesz się, wrzucasz do tyłu na A i jest zgrzyt?? W takim wypadku wrzucenie do przodu na A a dopiero później do tyłu załatwiało sprawę bez zgrzytów?

Np.coś takiego mogłoby sugerować siłownik ale jeżeli teraz nigdy i w żadnym wypadku nie da się włączyć grupy B nieważne czy do przodu czy do tyłu to spadło koło zębate z wałka. Oczywiście ta diagnoza się potwierdzi dopiero po otwarciu skrzyni od przodu.

Edytowane 12 Marca 2012 przez rafik256

[grzesiu2007]

jestem nowym użytkownikiem mf 3050 i mam pare pytań (problemów)np;

-przedni napęd nie wyłącza się (kontrolka nie świeci)

-koła (opony) z przodu mam 14,9 r24 tył 15,5 r38 czy to jest ok?

-z przodu na jednym z kół wyrzuciło mi olej i piasta była gorąca

proszę o odpowiedzi

[mirro]

Zdecyduj się na jakis temat bo to umożliwi sęsowne odpowiedzi.

Według producenta opony są OK.

Kiedy kontrolka świeci ,przycisk wciśnięty, napęd jest załączony.

Którędy wyrzucilo olej? Na pólosi, czy między obudową a czopem? Jeśli ten drugi wariant podnieś koło i sprawdź luz na głownych łożyskach. piasty. Jeśli nie ma sprawdź olej i zalej piastę najlepiej hipolem,

[micro16]

Panowie jakbym tej skrzyni nie widzial zima to bym nie mowil ze jest tak, To nie jest tak ze grupa A i B chodza na jednych widelkach, do przodu i do tylu, W tym koszu sa wylacznie biegi od grupy A/R. my akurat te widelki musielismy regenerowac( i akurat sie zgodze z wami bo po wyciagnieciu kosza zobaczylismy dopiero jakie sa), Ale po zdjeciu dekla z boku wrzucalismy recznie grupe B/R. A jak sobie zajrzycie w katalog to zobaczycie ile sztuk tych widelek jest (4)

Edytowane 12 Marca 2012 przez micro16

[mirro]

Dobra, ja się poddaję.

Pierwsze od sprzęgla A-B

Drugie i trzecie biegi główne 1-2-3-4

Czwarte żólw- zając

Piąte jeśli masz biegi pełzające.

To są widełki na dole skrzyni

Szóste u góry nad AB , jazda przód tył.

W AB niczego się nie regeneruje, chyba że pękną, tylko wymienia końcówki widełek.

[3080mf]

dzieki za podpowiedzi ,sam chyba tego nie zrobię

[micro16]

Kolego mirro, w serwisie to takie widelki troche kosztuja, a nam taki jeden spawacz je napawal i pozniej przyszlifowal, zlozylismy i chodzi dobrze, W moim MF6120 dynashift tez widelki byly napawywane i juz poltora roku sie jezdzi, serwis mi powiedzial 1300 uzywane 600-700 a za napawanie i oszlifowanie zaplacilem 100 wiec chyba roznica jest

[mirro]

A my dalej nie możemy się dogadać w temacie o które widelki chodzi. Końcówki tych widełek ,ślizgające się po tulei, są przymocowane śrubami i muszą się wychylać w stosunku do całych widełek, inaczej tuleja podczas łączenia dociskalaby nierówno pierścień synchronizatora, który pracowalby tylko częścią obwodu w czasie wyrównywania prędkości kół.

Rożnica jest i będzie pod warunkiem że spawacz wiedział czym napawa. A końcówki nie byly wcześniej oblane teflonem?

[rafal88]

Zdecyduj się na jakis temat bo to umożliwi sęsowne odpowiedzi.

Według producenta opony są OK.

Kiedy kontrolka świeci ,przycisk wciśnięty, napęd jest załączony.

Którędy wyrzucilo olej? Na pólosi, czy między obudową a czopem? Jeśli ten drugi wariant podnieś koło i sprawdź luz na głownych łożyskach. piasty. Jeśli nie ma sprawdź olej i zalej piastę najlepiej hipolem,







A z tymi oponami to nie powinno byc tak ze z przodu r24 to z tylu r34 ?? a jak przod r28 to tyl r38 ??

[micro16]

Tak dokladnie mirro ja piszesz tak sa przymocowane kazde:) nie nie bylo zadnego teflonu, specjalna elektroda jakas napawywal, pozniej szlifowal i patrzyl suwmiarka zeby rowno bylo, powiedzial ze ten spaw jest mocniejszy niz calosc nie wiem ile w tym prawdy, ale jest tokarzem i spawaczem juz kupe lat wiec raczej sie zna na wytrzymalosciach materalu itp.

[rafik256]

micro mylisz się i to bardzo mocno... Nie ma czegoś takiego jak widełki A/R i B/R. To ja nie wiem jak ty naprawiasz te skrzynie skoro nie wiesz co jest od czego... Może i widziałeś tą skrzynię ale nie wiedziałeś na co patrzysz i już na pewno nie wiesz jaka jest zasada jej działania. Za zmianę grup A/B odpowiada siłownik a za zmianę kierunku jazdy ta dźwignią, którą masz w kabinie. To nie c-360 że jak przesuwasz dźwignie zmiany biegów na boki to poruszasz innymi widełkami. NIE...

Polecam przejrzenie katalogu. Tam jest napisane co do czego...



PS. To że na dźwigni masz napisane A/R i obok B/R to nie znaczy że w skrzyni to też tak wygląda.

Edytowane 13 Marca 2012 przez rafik256

[micro16]

Kolego Rafik, po piersze patrzalem katalog, po drugie jeszcze raz pisze jakbym z kolega jej nie rozbieral to bym nie mowil ze tak jest. zgadzam sie z tym ze jest silownik o ktorym mowisz, ale z tymi widelkami tak jest, bo po rozjechaniu ciagnika i wyciagnieciu kosza w ktorym sa wlasnie widelki A/R bo te robilismy i innych nie ruszalismy poniewaz grupa B/R i biegi wchodzily bez problemu, tylko tam byl problem, ktory ustal po zregenerowaniu ich:)

[rafik256]

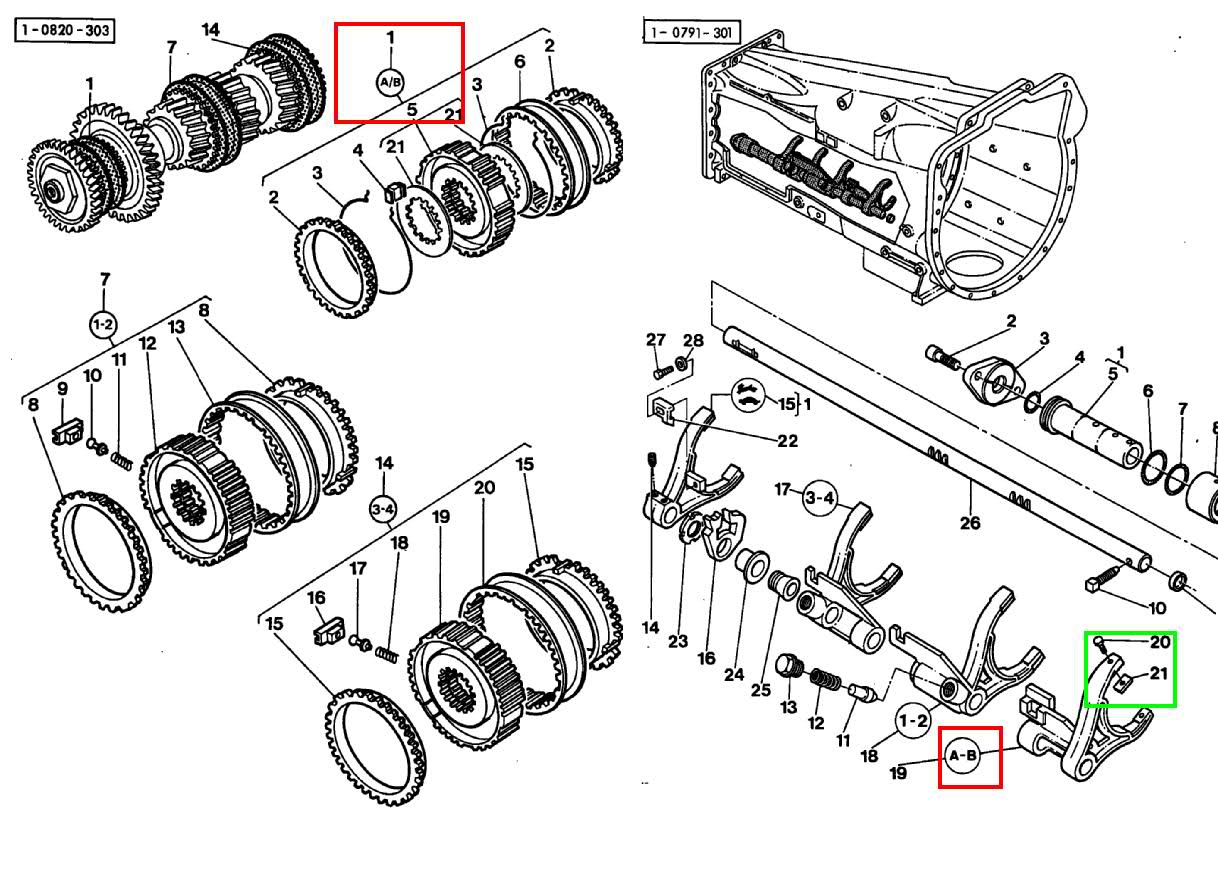

Masz jeszcze jakieś pytania?? pokaż mi teraz które to niby widełki są A/R czy B/R bo ja tu widzę tylko A/B. Ty rozbierałeś i widziałeś to raz a ja trochę większą liczbę razy... Nie sprzeczałbym się z Tobą gdybym nie był pewien ze mam rację.

W tych widełkach nie trzeba nic napawać... jak napisał mirro wystarczy wymienić te "kamienie" oznaczone cyfrą 21. Jeżeli się przy czymś upierasz to sprawdź najpierw dokładnie czy masz rację... Tak jak napisałem wcześniej może i to widziałeś ale nie masz pojęcia na co patrzyłeś i do czego to służy... a już całkowicie nie masz pojęcia na jakiej zasadzie to działa.

Jeżeli chcesz wiedzieć to w lewym górnym rogu masz ten wałek i nakrętkę o której mówiłem. Zaraz za nią jest koło zębate od grupy B a następne jest od grupy A . Myślę że to by było na tyle w temacie.

Edytowane 13 Marca 2012 przez rafik256

[micro16]

Chodzi mi o te co chodza tam gdzie nr 18, Wiec jedno pytanie do kolegi rafika jeszcze, Wytlumacz mi czemu jak te widelki wyjelismy, nie bylo tych kamieni zadnych srubek tylko pelen odlew, i skoro to te same widelki sa od A/B to powiedz czemu na B bylo dobrze bez zgrzytow a na A zgrzytalo przy wlaczaniu tak juz ze nie dalo sie wlaczyc, i dopiero po regeneracji ich wszystko wrocilo do normy. Gdy je wyjelismy to jakbys zobaczyl to nie tylko byly na koncach wytarte tylko po calosci sie darly. Ja zwracam CI honor bo faktycznie jakby dobrze sie przyjrzec schematowi to A/B jest, Nie bedziemy sie klocic bo forum jest raczej od pomocy a nie od sprzeczek:)

[mirro]

To są widełki od zmiany kierunku jazdy przód- tył i faktycznie na nich nie ma kamieni a pracują prawie całym obwodem. A zauważyliście taki mały wałek, w tel obudowie i jeszcze jedno kolo zębate? To właśnie one powodują możliwość jazdy do tyłu. Na dolnym wałku nie ma takiego zestawu więc odpada też możliwość zmiany A-R czy B-R, według przyjętego przez Was nazewnictwa. Wam nie zgrzytało A czyB wam zgrzytał rewers i jazda do przodu.

Tu nie ma co się kłócić, tu trzeba przyjąć świat jaki jest.

[micro16]

No tak bylo takie cos:) ale nie zmienia faktu to ze bylo tak jak pisze tzn przyjmijmy B jako szybsza jazde, a A jako wolniejsza bo tak jest jakby nie patrzac, To czemu na szybszej zarowno do przodu jak i do tylu chodzilo wszystko dobrze, a na wolniejszej kupa zgrzytu w obu kierunkach??? dopiero problem ustal bo zrobieniu tych widelek

[rafik256]

ze względu na to ze widełki zmiany kierunku jazdy obsługiwane są przez system dźwigienek. W zależności od tego jaka grupa jest włączona inaczej jest przenoszony ruch dźwigni na widełki. Kiedy widełki się przytrą ruchy dźwigienek w położeniu A są niewystarczające aby umieścić w odpowiednim miejscu pierścień przesuwny. Ot cały sekret... Zwróciłeś uwagę na te dźwigienki przykręcone do dekla?? Widziałeś co się dzieje jak ruszasz dźwignią na boki?? Zrobione jest to właśnie tak ponieważ ruch dźwigni na boki steruje zaworem, który jest nad tym srebrnym sworzniem przechodzącym przez dekiel. Zawór ten z kolei steruje działaniem siłownika od grup biegów.

No i właśnie pomimo tego że dźwignia rusza sie na boki musi cały czas mieć możliwość poruszania widełkami zmiany kierunku jazdy i do tego masz system dźwigienek. Gdyby było to zrobione tak jak np w c-360 to tylko na jednej z grup mógłbyś zmieniać kierunek jazdy.

[micro16]

O tym silowniku to wiem ze takie cos tam jest, i czytalem ze w czasie jazdy nie powinno sie przekladac tych grup bo to niezbyt zdrowe jest. Przygladalem sie jak to chodzi:) Teraz juz wiem jak to jest dobitnie mi to wytlumaczyles:)

[grzesiu2007]

rafal88 A z tymi oponami to nie powinno byc tak ze z przodu r24 to z tylu r34 ?? a jak przod r28 to tyl r38 ??



ktoś mi napisał że rozmiar z przodu jak mam felge 24 to opna ma być 14,9 a tył jak mam felge r 38 to opona 15,5 wtedy ten zestaw jest kompomobilny czy coś takie jeszcze była opcja 13,6 r24 tył 13,6r38 wybrałem pierwszy wariant choć nie miałem przekonania

[grzesiu2007]

jaki powinien być luz miedzy widełkami a sprzęgłem przesuwnym od zmiany biegów przód-tył

[Jurek221]

Siema mam mf 3060

Problem jest w tym ze gdy załączę B-działa wszystko BR-działa wszystko (jest taki dzwiek dziwny ale on juz byl jak go kupiłem) A-działa AR-włącze bieg powoli ruszam podjade ze 2 metry i jest zgrzyt i ciagnik stoi w miejscu. Nie wiem co moze byc poniewaz stało sie to po zimie w zime działało przed zima tez a teraz nie A zółw i zając wgl nie działa jest ciągle na zółwiu (tylko to tez nie działa od kad go kupilem)

Co może być przyczyną ??







Z tym zolwiem i zajacem to musisz zobaczyc czy wgl prad dochodzi do elektromagnesu, a jak dochodzi wykrecic i zobaczyc ta zwore czy sie gdize nie zaciela. Mozesz rowniez to sprawdzic zamieniajac kable np, zdjac ten od przerzucanie a na jego miejsce blokade mechanizmow i wtedy przyciskiem od blokady zobaczyc czy zmieni na szybsza. a z tymi predkosciami A to niestety bedziesz chyba musial rozjechac ciagnik i dostac sie do skrzyni i popatrzec czy cos sie nie poluzowalo lub gdzies za bardzo nie wytarlo







Powiem tak prad do elektromagnesu dochodzi a nie wychodzi . A z tym rozjechaniem to niedawno był rozjezdzany bo robilismy półośkę do koła zamoachowego i tam było wszystko w porządku

Edytowane 22 Marca 2012 przez Jurek221

[micro16]

Z tym zolwiem i zajacem to musisz zobaczyc czy wgl prad dochodzi do elektromagnesu, a jak dochodzi wykrecic i zobaczyc ta zwore czy sie gdize nie zaciela. Mozesz rowniez to sprawdzic zamieniajac kable np, zdjac ten od przerzucanie a na jego miejsce blokade mechanizmow i wtedy przyciskiem od blokady zobaczyc czy zmieni na szybsza. a z tymi predkosciami A to niestety bedziesz chyba musial rozjechac ciagnik i dostac sie do skrzyni i popatrzec czy cos sie nie poluzowalo lub gdzies za bardzo nie wytarlo

[JAN2906]

mam podobny problem MF3060 na pozycji A działa tylko rewers a na B tylko do przodu !!!!! w czym jest problem czy należy również rozpoławiać?
