Sensor załączany magnesem

[marcin974]

Witam.

Poszukuję w sieci czujnika prostopadłościennego który załącza magnez

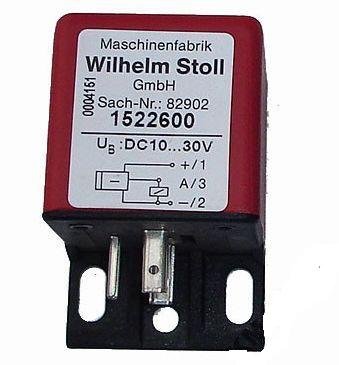

W zalączniku jest czujnik oryginalny do maszyny który kosztuje ponad 600zł ale w sieci można znaleźć jakis działający na tej samej zasadzie tylko innego producenta i sporo tańszy, miał ktoś styczność z bestykowimi krańcówkami?



Obecnie ten czujnik zastępuje fotokomórka która działa na ruch i załacza elektozawór przez przekaźnik ale nie zdaje egzaminu bo czasami nie wyczówa ruchu a jak się przybrudzi to całkiem juz... a duzo zanieczyszczen tam jest.

Kupiliśmy nawet oryginał, źle podłączyliśmy i spalił się, pieniążki jakby w błoto wyrzucił, nawet nie uzyliśmy go wróciła spowrotem fotokomórka...





Pomoże ktoś?





EDIT/// obrazek dodaję bo załącznik nie wypala cos...

[Sadek]

Uważam że rozwiązaniem Twojego problemu jest kontaktron.



Jak coś więcej to pytaj na GG

[ansu]

Kontaktron do nabycia w każdym dobrym sklepie elektronicznym

DOLAM S.A. - kontaktrony miniaturowe: kontaktron miniaturowy kontaktron wysokonapięciowy kontaktron próżniowy kontaktron przełączny kontaktron mocy

[Gość Profil usunięty]

Nam, jak to padło, to wstawiliśmy czujnik z neptuna, tylko ten bez rolki, taki hermetyczny i chodziło.

[karola44]

Dokladnie jak pisza wyzej koledzy. Kup kontrakton, polacz ho szerogowo z cewka przekaznika i z glowy. Mozesz sie rowniez pokusic o jakic czujnik halla, ale w takim przypadku to moze przerost formy nad trescia, jezeli mialby jedynie sterowac przekaznikiem.



I pamietaj o jednym. Taki kontrakton na ogol wytrzymuje nie wiecej jak 500mA (0,5A) . Wiec dobrze jezeli przekaznik(cewka) bedzie pobierala mozliwie najmniej pradu.

[Sadek]

A w celu uniknięcia przepięć na kontaktronie zastosuj diodę prostowniczą równolegle z cewką elektrozaworu, kontaktron swobodnie steruje przekaźnikiem samochodowym.

[marcin974]

Bardzo dobrze, na necie gotowe takie coś znajdę?



Ten fabryczny ma trzy wejścia...

[Sadek]

Czemu uparłeś się na te trzy wyjścia????



Jeżeli można zastosować kontaktron który zewrze styki 1-3, tylko obowiązkowy jest jeszcze magnes.



A jest jeszcze jedno rozwiązanie jak podaje kolega Bobek_Farmer zastosować zwykły wył. krańcowy, kolega zaadoptował od kombajnu Neptun lub kupić w dobrym sklepie elektrycznym.



Odnośnie podłączenia spytaj się kolegi wyżej wspomnianego, ale uważam że przewód zacisku 2 wyeliminowano.
