Instalacja elektryczna Bizon Z056

[Junkers]

Witam ponownie, mam takie pytanie gdzie można dostać takie bloczki-mocowania na kilka przełączników klawiszowych na raz, najlepsze by było takie z Belarusów co jest na desce rozdzielczej na lewo od kierownicy.

Planuję rozszerzyć elektrykę w bizonie i właśnie wpadłem że ten sposób będzie najlepszy i najprostszy.

Szukałem na allegro ale nic nie można znaleźć.

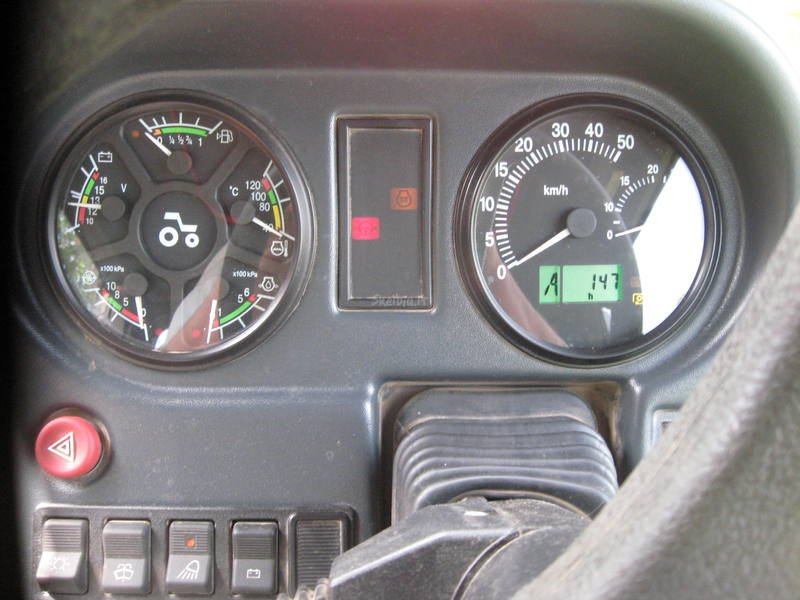

Tutaj bardzo dobrze to widać:

[damaxyz]

kupujesz przęłącznik okrągły i wiercisz otwór na tej blasze co jest pomiędzy zegarami a dźwignią gazu i po problemie - żadnych kombinacji, miejsca dużo, łatwy dostęp do montażu kabli pod spodem no i nic nie wisi kable od razu schowane.



Pozdrawiam,

[Junkers]

Może i pomysł dobry ale mnie interesują włączniki klawiszowe bo mam ich mnóstwo i będzie oddzielna półka na dodatkową elektrykę i zegary.

Znalazłem takie coś:

allegro.pl/wlacznik-wylacznik-dioda-led-zolty-top-gun-i3289617167.html

i chyba się skuszę. Poza tym są jak napisałeś na okrągłą dziurę, więc jest prostota montażu.



Ale jak by ktoś wiedział o takich grupowych mocowaniach na włączniki klawiszowe to pisać.

[Sadek]

Kolego proponowałbym odwiedzić lokalny auto szrot i tam od poloneza jest panel 4 przełączniki w pionie jak i 2 w pionie.



http://allegro.pl/po...3345161221.html



http://allegro.pl/lublin-panel-sterowania-przelaczniki-z-deski-i3311044735.html

Edytowane 26 Czerwca 2013 przez Sadek

[Rafallll360]

Mam pytanie swego czasu znalazłem do wskaźnika zespolonego od dzielne wskaźniki np.voltomierz,temperatury wody,oleju itp I czy te małe wskaźnik da się wymienić w tym dużym wskaźniku bo cena jego wynosi około 300 do 400 zł a cena oddzielnego wskaźnika wynosi do 100 zł Jak je wymienić ???????????????BARDZO PILNE !!!!!

LINKI

http://allegro.pl/wskaznik-temperatury-wody-kombajn-bizon-z056-z058-i3330001543.html



http://allegro.pl/wskaznik-licznik-cisnienia-kombajn-bizon-z056-z058-i3330017147.html



http://allegro.pl/wskaznik-licznik-poziomu-paliwa-kombajn-bizon-i3330181843.html

[Nikita_Bennet]

Witam ponownie, mam takie pytanie gdzie można dostać takie bloczki-mocowania na kilka przełączników klawiszowych na raz, najlepsze by było takie z Belarusów co jest na desce rozdzielczej na lewo od kierownicy.....

Najlepsza to byłaby ramka z dachu kabiny Belarusa co jest po prawej stronie.



Zadzwoń do pronara, do działu części. Numer ramki o której mówię to:80-3801342.

Włączniki jak sam wiesz od MTZta grosze kosztują.

[miturskir]

wymiana bardzo łatwa wyjmij cały w skażnik 2 śrubki i po kłopocie od cała fizolofia

[Rafallll360]

Dzięki za szybką odpowiedź przyda się to wujkowi bo mu nie działa prawie cały wskaźnik oprócz temperatury oleju ceny są z allegro



czy opłacalne jest dokupienie 4 małych wskaźników do dużego czy kupienie całego zespolonego bo koszt tych małych wynosi za 5 wskaźników 317 zł a jeden duży zespolony kosztuje od 270 do 380 zł i w górę

I czy jest sens grzebaniem się z wymianą tych małych niż wymiana całego dużego

[Gość Profil usunięty]

Te najtańsze to pewnie jakieś BADZIEWIE, ja już kilka lat temu płaciłem 400zł. Teraz jeszcze pytanie jaki był ten stary zegar, bo jak stary typ, to do nowego nie pasują czujniki temp. wody i oleju, muszą być też zmienione, to samo z czujnikiem ciśnienia oleju. Z czujnikiem ciśnienia oleju, to w ogóle są cyrki, jest chyba 4 numery katalogowe i trzeba dobrać właściwy do zegara, bo inaczej realnego ciśnienia pokazywał nie będzie.

[Rafallll360]

Jest jakaś różnica między starym zespolonym a nowym zespolonym :blink:

[Gość Profil usunięty]

Jest, podstawowa to taka że te małe wskaźniki są inne, a wizualnie stary typ kontrolki miał prostokątne {podłużne} a nowy typ ma kwadratowe.

[Rafallll360]

wujek w swoim czasie zmieniał chyba raz wskaźnik ,ale chyba ma stary typ



więc będzie się bardziej opłacało kupić nowy



do nowego zegara będą stare czujniki czy trzeba kupić nowe ?

[Gość Profil usunięty]

Przeczytaj mój post #71, bo tam to napisałem.

[Rafallll360]

To będzie trze bało kupić :unsure: nowe

[Junkers]

Jest moze w internecie schemat instalacji do Bizona z heblem sterowanym z kabiny na dwa guziki(pewnie podpasuje od Rekorda) i najwazniejsze zeby byl w calosci a nie na 3 stronach oddzielnie, tak zeby mozna sobie bylo obejrzec np. w telefonie. Szukalem i nie moge znalezc na 1 stronie, bo na kilku to sa:-(

Mam jakies wolne kabelki pod zegarami i k/aku(pewnie od hebla) i awaryjnych nie ma (odcieta ta kostka k/schodkow) dlatego jest mi schemat potrzebny, na tych na kilku stronach nie moge sie polapac.

[Scarface]

Witam

podpowie ktoś jakie kolory kabli idą pod oznaczenia stacyjki i pod kontrolki przy kierownicy ?

z góry dzięki ?

Edytowane 18 Lipca 2013 przez Scarface

[lukas12]

Scarface odpowiedź uzyskasz po zajrzeniu w schemat od zo58 bądź zo56.



Powie mi ktoś, gdzie znajdę Gniazdo lampy przenośnej ?

[Junkers]

A moje pytanie ktos udzieli odpowiedzi??

Ciezko sie polapac na schematach ktore sa podzielone, a jak wiadomo to nie jest instalacja jak w Komarku.



A moje pytanie ktos udzieli odpowiedzi??

Ciezko sie polapac na schematach ktore sa podzielone, a jak wiadomo to nie jest instalacja jak w Komarku.

[Sadek]

Taką dzieloną wydrukować i po problemie.

[adam147]

Mam pytanie jak są podłączone oryginalne reflektory dodatkowe w Z056 chodzi mi głównie o brązowy kabel?

[MrTomo1919]

Ja mam te przyciski w Rekordzie fabrycznie. Jeden jest do włączania a drugi do wyłączania hebla. W Suprach jest mechaniczne pod klapa.

Te przyciski są od włączania i wyłączania hebla i nie tylko w rekordach tak jest bo w nowszych suprach również sa te przyciski tylko te stare pierwsze supry miały pod klapą

[Junkers]

Moglby ktos zajrzec pod hebel i zobaczyc jakie kolory kabli ida do hebla i pod jaki nr?? U mnie sa podpiete 2 kable to chyba za malo.

Czy na 12V bedzie dzialal taki hebel??

Edytowane 21 Lipca 2013 przez Junkers

[Sadek]

Pod zaciski 86 i 86a tak mówi schemat : http://chomikuj.pl/SadekMB/Galeria/Schemat+Bizon+Rekord

[adam147]

Mam pytanie jak są podłączone oryginalne reflektory dodatkowe w Z056 chodzi mi głównie o brązowy kabel?

Może mi ktoś pomóc?

[Junkers]

Stosowal ktos moze liczniki rowerowe do zliczania obrotow np. wentylatora albo mlocarni?? Potrzebny mi taki licznik zeby mial funkcje obr/min zeby zliczyl te 1200obr/min np mlocarni ale nigdzie nie moge znalezc:-( pomoze ktos??
