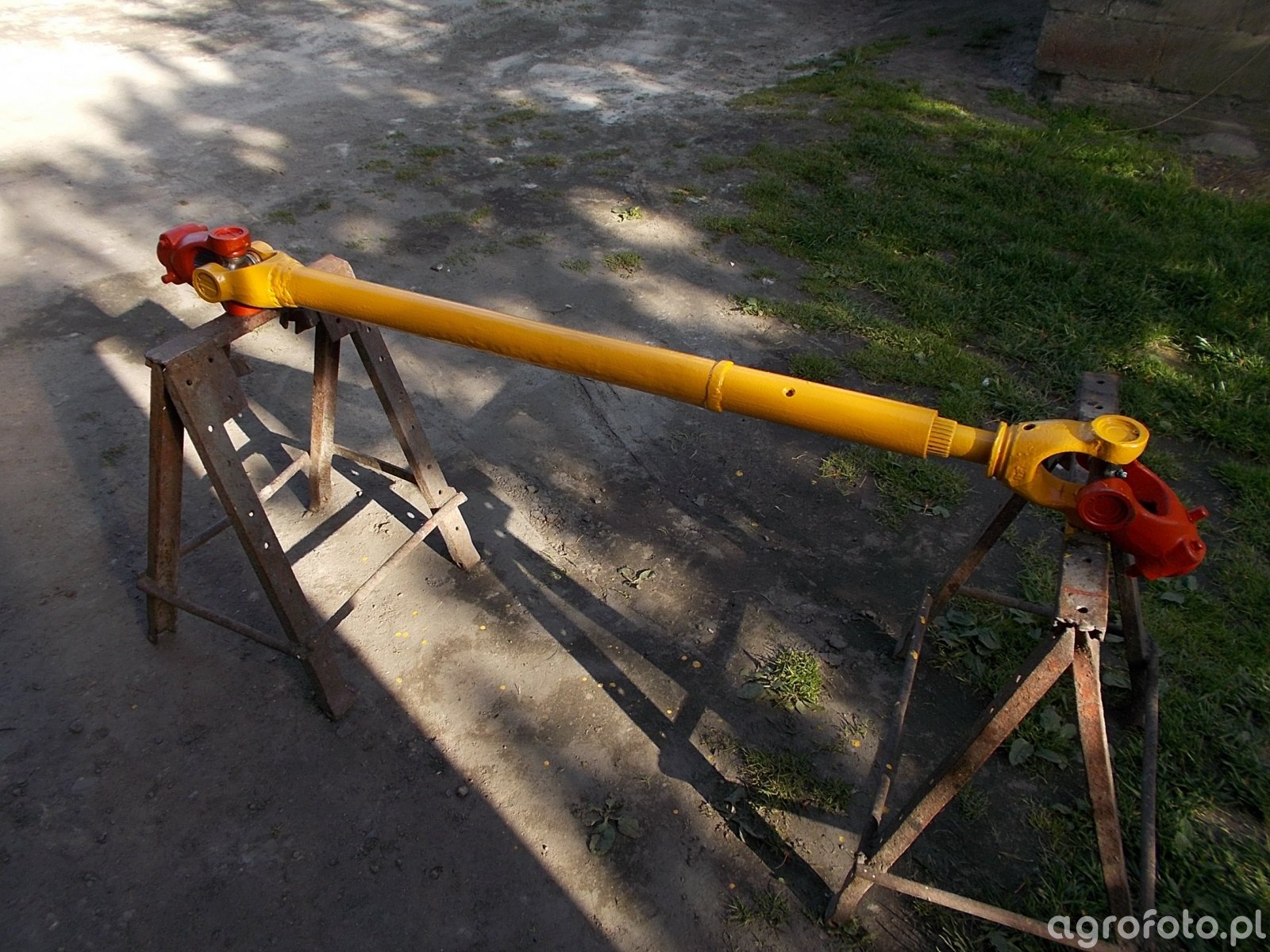

Wałek przekaźnika mocy do Sipmy Z 224

Tylko obróć wałek wewnętrzny wzgl. zewnętrznego o 90 st.

Tego frezu inaczej nie złoży, jest jeden rowek szerszy i tyle.

tak powinny być ustawione przeguby w każdym wałku. Zobacz sobie wały napędowe że są tak ustawione, i wałki przekaźnika mocy też tak muszą być

Na co Ci taki wałek ? Ja taki miałem do przetrząsacza karuzelowego

tak powinny być ustawione przeguby w każdym wałku. Zobacz sobie wały napędowe że są tak ustawione, i wałki przekaźnika mocy też tak muszą być

Nie prawda ja kiedyś tak miałem zamontowany wałek w przednim napędzie w ciągniku i jak szybko się jechało to wałek dostawał jakichś szarpnięć po przestawieniu liniowo przegubów problem znikł

Jeszcze osłony i będzie jak nówka

jak kupiliśmy prasę to wałek był ustawiony tak jak jest.



Piotr1216 - Wałek jest do prasy.



8piotrek6 - Gdybym kiedyś nabył takie osłony to pewnie bym założył.

Krzyżaki wałka są faktycznie źle ustawione. Sam wałek to samoróbka pewnie bo spawy na oryginał nie wskazują.

A dla tego że za jednym krzyżakiem przy zgiętym przegubie wałem ma zmienna prędkość obrotową.

W wale kardana z dwoma równoważy się tą prędkość ustawiając oba krzyżaki w odpowiedni sposób.

Zresztą jest o tym dużo.

http://zssplus.pl/publikacje/publikacje19.htm

Ladnie zrobiony walek, ale moim zdaniem oslona tutaj to nieporozumienie, po prau dniach sie rozlatuje i jest bardzej niebezpieczna taka poszarpana niz goly walek...

Nie widzialem jeszcze Sipmy z oslonietym walkiem:D

Moim zdaniem walek w tej prasie jest zle rozwiazany, bo zawracanie w prawo to masakra, w lewo w sumie tez. Ja przyzwyczajony do rolujacej i K442, gdzie mozna zawracac z wlaczonym napedem jak tylko sie chce i podoba:)

zdziwilbys sie ile u nas wytrzymaly oslony, dopiero kilka lat temu zostaly wyrzucone, powod: od strony prasy pekniecie miedzy rura a widlakiem, tu tez widac ze byl poprawiany, z drogiej strony miedzy pretem a widlakiem luz, wiec spawamy :lol:
