Witam,



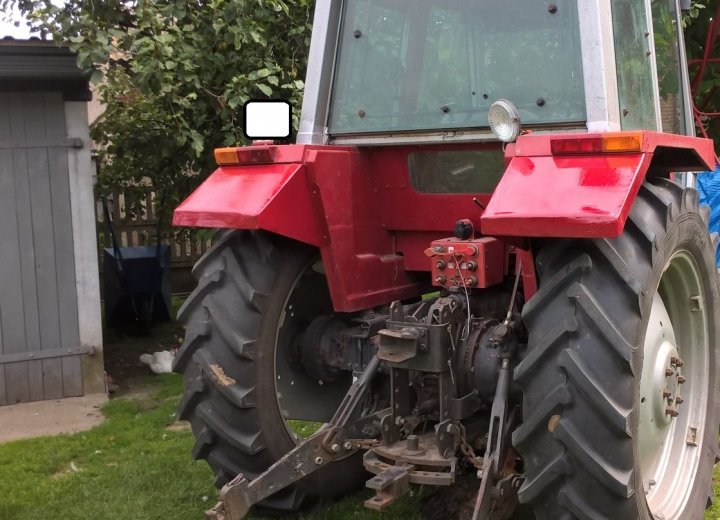

proszę o pomoc- podanie wymiarów końcowego elementu błotnika (jak na rysunku) dla MF serii 600.






Ewentualnie szukam chętnego który odsprzedałby oryginalne elementy/wykonał zamiennik.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
MF675ursus    68

Kusząca propozycja, z tym że u Ursusa nakładki są inne (brak elementu z wymiarem D i C) więc i tak trzeba by przerabiać.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

MF675ursus    68

Dzięki wielkie!

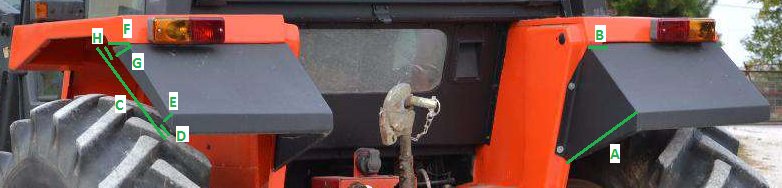

Niestety wykonanie okazało się dosyć trudne, aby być jak najbliżej oryginału potrzebuję jeszcze kilka wymiarów. Szczególnie zależy mi na A- odległość od końca elementu do załamania na błotniku; E- odległość w rzucie prostopadłym do błotnika, D- odległość od rzutu prostopadłego do końca elementu; podobnie z wymiarem G i H,całkowita długość C. Chwilowo nie mam dostępu do ciągnika więc poproszę także o odległość B i F.




Edytowano przez MF675ursus

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
MF675ursus    68

Edit:

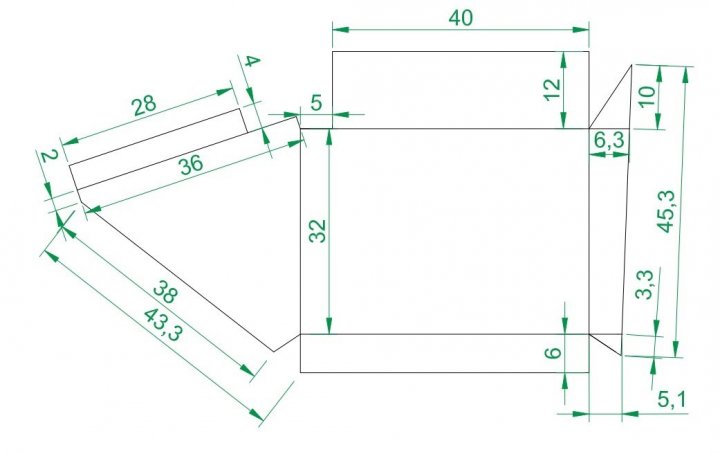

Dzięki wymiarom podanym na forum oraz metodą prób i błędów (wykonanie elementu na próbę, z tektury) stworzyłem taki szablon:






Granica błędu ok 3 mm.

Do wykorzystania dla wszystkich którzy mają dosyć ochlapywania przez własny ciągnik  :)
