QeTli

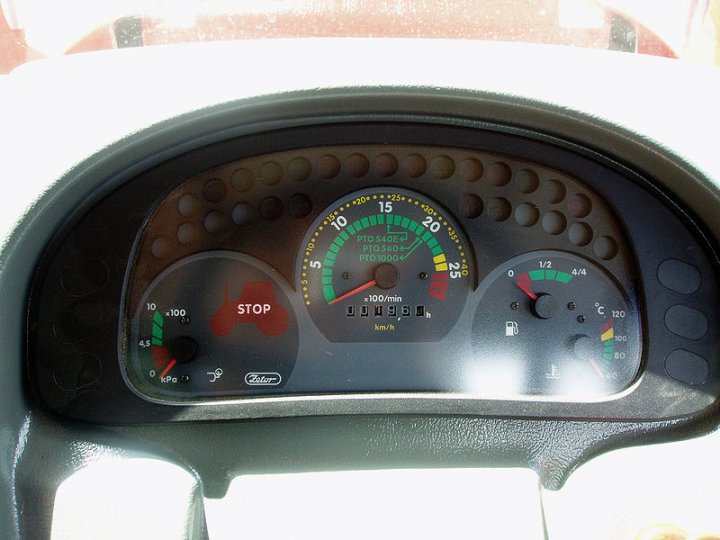

Zetor Proxima 85 Licznik

Polecane posty

WHATEVER

QeTli    0

Witam.



Czy ktoś posiada schemat do tego licznika ?






Pozdrawiam Karol.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach


Wiadomość z agroFakt.pl


Gość Profil usunięty
Gość Profil usunięty

Schematu nigdzie nie znajdziesz. Jeżeli licznik jest elektroniczny napędzany alternatorem, to poza sprawdzeniem sygnału z wyjścia "W" nic więcej nie samemu nie zrobisz.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

QeTli    0

Jakie wartości powinien mieć ten sygnał jak go sprawdzić ? Sprawdziłem własnie silniczki obrotomierza i moto godzin są ok przed nimi jest płytka na której jest układ PIC :( tu widzę problem. Kolega mówił że stało się to jak jechał i go trzęsło i zaczął wariować więc pomyślałem może zimne luty i zobaczymy co z tego wyniknie .



Interesuje mnie jak sprawdzić to wyjście W ?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Gość Profil usunięty
Gość Profil usunięty

Jeżeli jest układ mikrokontrolera, to zapomnij o jakiejkolwiek naprawie, bo wsad jest nieosiągalny. Jak masz oscyloskop, to możesz sprawdzić czy procesor pracuje i tyle. Sygnał z obrotomierza powinien mieć 7Vp-p i częstotliwość zależną od obrotów. Od biedy zdiagnozujesz to częstościomierzem, a najlepiej obejrzeć sygnał na ekranie oscyloskopu.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

QeTli    0

Własnie coś tak czuje że będzie problem ale na alternatorze jest na tym wyjściu jest 0,12v ...

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Gość Profil usunięty
Gość Profil usunięty

Mam nadzieję, że mierzysz na zakresie napięcia przemiennego...

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
