pawelmf

silnik elektryczny w śrutowniku

Polecane posty

pawelmf    32

Witam panowie mam w kupnie srutownik ssąco-tłoczący z silnikiem 7,5kW napęd n a paski, w silniku brak jest przełoncznika po podłonczeniu na krótko dział tylko na wolnych obrotach czy da się go w taki sposób przełonczyć na 2 zakres obrotów (po włonczeniu nie wyżuca korków) co może być

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
ukasz    58

Do silnika musisz podłączyć 6 przewodów + masa. potrzebujesz do tego albo ręcznego przełącznika trójką/gwiazda, albo dwóch styczników i czsówkę (tudziesz gotowy sterownik trójkąt gwiazda). W każdym razie w pozycji trójkąt faza L1 ma być połączona z zaciskami U1 i W1;

L2 z V1 i U2;

L3 z W1 i V2

Wizualnie to każdy przewód do zacisków z jednej strony oraz do tych po przeciwnej stronie.

W ustawieniu gwiazda:

L1 z U1

L2 z V1

L3 z W1

W2 U2 V2 mają być połączone ze sobą.

Mam nadzieje że idzie coś z tego zrozumieć. Na włączniku ręcznym powinny być zresztą podpisane wyjścia do odpowiednich zacisków silnika.

Jeżeli po przełączeniu na gwiazdę będzie wyrzucać bezpieczniki znaczy że masz ustawione odwrotnie obroty dla gwiazdy i trójkąta.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
mariuszd93    489

@ukasz szczerze mówiąc to już bardziej zamieszać nie mogłeś :unsure: .

A do założyciela tematu - podaj więcej danych tego silnika możesz wstawić zdjęcia tabliczki znamionowej i tablicy przyłączeniowej [tam gdzie wychodzą końce uzwojeń}

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
ukasz    58

zawsze najtrudniej wytłumaczyć proste rzeczy :P

Najprościej będzie kupić np. ŁUK 40 i tam będziesz miał podpisane styki włącznika tak samo jak zaciski silnika

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
mariuszd93    489

Na razie nie wiemy czy ten silnik może w ogóle pracować w układzie gwiazda /trójkąt. Dlatego prosiłem założyciela o foto i więcej info

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
asasinator666    106

@pawelmf Piszesz o wolnych obrotach, tzn. czy ten silnik działa w dwóch zakresach prędkości, czy masz na mysli to, że pracuje on na rozruchu (podłączony jest w gwiazdę)?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
ukasz    58

według pierwszego postu jest to silnik 7,5kw więc musi mieć gwiazdę/trójkąt. A to że kolega pisał o wolnych obrotach to pewnie kwestia tego ze w gwieździe pod obciążeniem się nie rozpędzi.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
pawelmf    32

silnik jest w 2 zakresach tylko ten facet co sprzedaje śrutownik nie wie jak go podłowczy( ja zresztą też) aby obie prędkości działały i może mi go sprzedać sporo taniej , chodzi mi o to czy on na pewno nie jest spalony skoro na 1 zakresie dział i korków nie wyrzuca. Jak bym wiedział ,że on jest dobry to bym go kupił prawie za pół ceny.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
ukasz    58

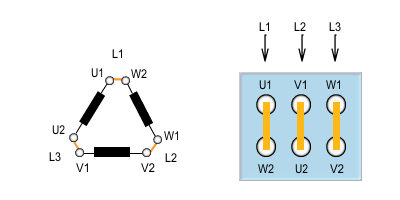

to że działa w gwieździe nie znaczy że jest w pełni sprawny ( chodź najprawdopodobniej tak). Żeby być pewnym musiałbyś uruchomić. możesz spróbować go podłączyć obrazu w trójkąt (koniecznie uruchamiac bez obciążenia) bezpieczniki co najmniej muszą być 32 najlepiej C

pierwszy lepszy schemat z google


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
