Oświetlenie robocze P+T ZETOR 6340 - instalacja elektryczna

[damian7331]

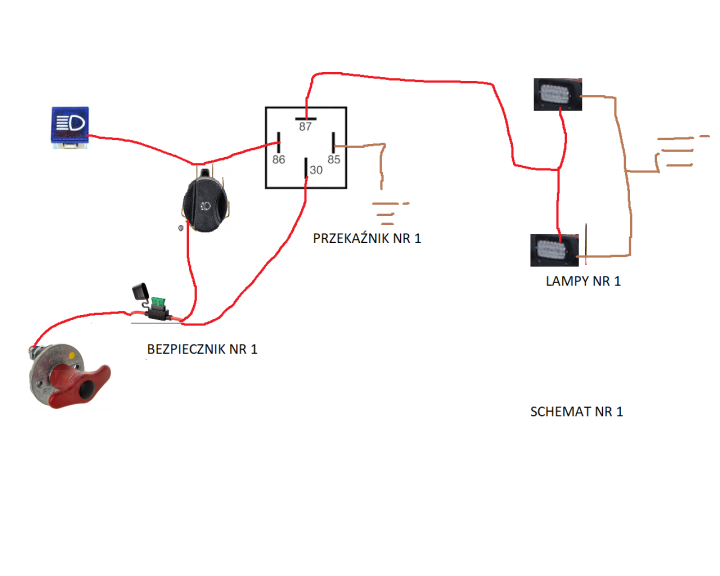

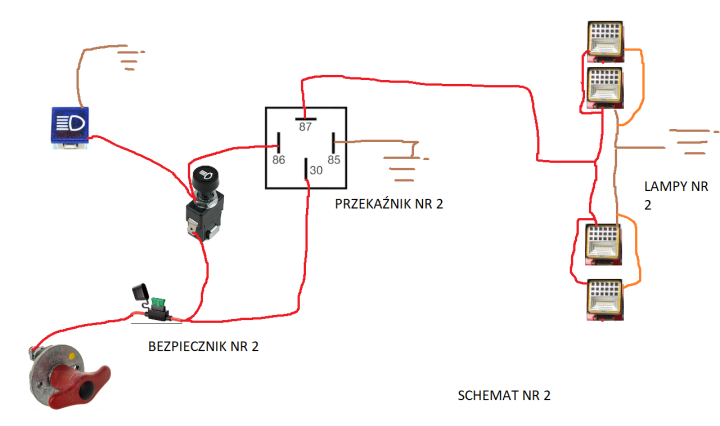

Witam, zima za pasem więc trzeba doposażyć zetora 6340 w miarę dobre oświetlenie. Na wstępie jakaś fachura doradziła by czy schematy/wizualizacje które zrobiłem prowizorycznie mają sens. Będą dwie instalacje - jedna do świateł przednich w dachu a druga do świateł tylnych w dachu. Jakie wstawić bezpieczniki? Jakie wstawić przekaźniki po obliczeniach? Przewody z których będę robił instalację to żyły 2.5 na lince.

1. Na przód wybrałem lampy które pasują w miejsce oryginalnych tak jak na załączonym zdjęciu nr 1. Podobno dają mega efekt, przesłały mi dwie osoby zdjęcia i zachęciło mnie na pierwszy rzut oka. Są to lampa robocza LED 36W 9900Lm 12V 24V Fendt Case Claas w dach (LINK ALLEGRO). Będzie jedna po lewej oraz jedna po prawej. Lampy firmy granit. Producent deklaruje że mają one 36W czyli razem będzie 72w. Jaki bezpiecznik oraz przekaźnik?

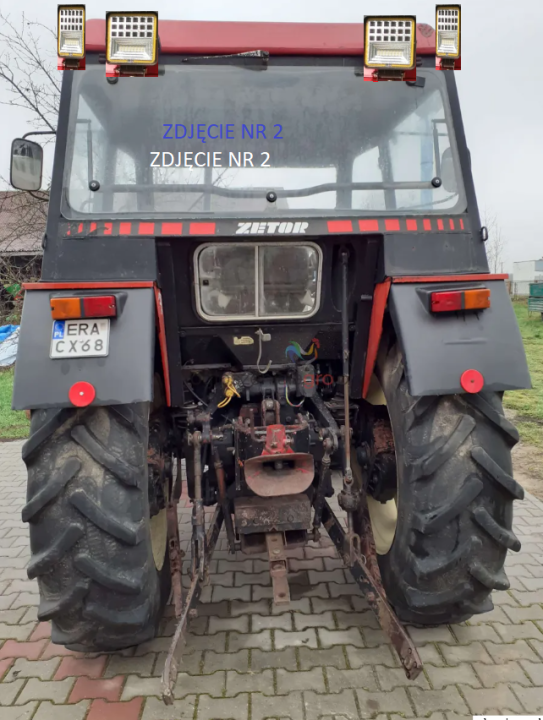

2. Instalacja z tyłu będzie oparta na 4 lampach tak jak na zdjęciu nr 2, dwie będą świeciły w tył a dwie będą skierowane na boki. Podobno w tej cenie nie ma nic lepszego (28 zł) Lampy jakie wybrałem to Lampa robocza halogen LED 12V 24V 126W (  LINK ALLEGRO  ). Lampy wedle sprzedawcy mają rzekome 126w ale to buca prawda i rzeczywiście jedna lampa ma moc 26W (ktoś mierzył miernikiem po kupnie) czyli razem z tyłu mamy 104W. I tutaj jaki zastosować bezpiecznik oraz przekaźnik?

3. Dodatkowo w lato mając chwilę wolną dołożyłem gniazdo zapalniczki ale na krótko bez żadnego bezpiecznika, jaki dać tam bezpiecznik? Używane głównie do transmitera który przesyłą muzykę do radia.

Za wszelkie rady i pomoc serdecznie dziękuję 😁

[wojtal24]

przy tych ledach tylknych raczej radia nie posłuchasz bo lampy będą zakłócać radio. a nie można tych lamp wpiąć pod orginalna instalacje ? a i nie wiem czy Ci przejdzie przegląd przy tych przednich lampach bo zetor orginalnie miał tak że światła drogowe ma w masce a mijania ma przy dachu chyba że to przerobisz sobie. i nie wiem czy "-" nie puścić przewodem bo jak dokręcisz do blach to niektóre Ledy nie działają

i jie wiem po co 4 lampy z tyłu chyba żeby mieć więcej niż sąsiad te lampy mają strumien skupieniowy i rozproszony więc będą świecić i do tyłu i trochę na boki ja mam dwie z tyłu założone i to takie najzwyklejsze i super siweca

[damian7331]

20 minut temu, wojtal24 napisał(a):

przy tych ledach tylknych raczej radia nie posłuchasz bo lampy będą zakłócać radio. a nie można tych lamp wpiąć pod orginalna instalacje ? a i nie wiem czy Ci przejdzie przegląd przy tych przednich lampach bo zetor orginalnie miał tak że światła drogowe ma w masce a mijania ma przy dachu chyba że to przerobisz sobie. i nie wiem czy "-" nie puścić przewodem bo jak dokręcisz do blach to niektóre Ledy nie działają



i jie wiem po co 4 lampy z tyłu chyba żeby mieć więcej niż sąsiad te lampy mają strumien skupieniowy i rozproszony więc będą świecić i do tyłu i trochę na boki ja mam dwie z tyłu założone i to takie najzwyklejsze i super siweca



Chce odciążyć starą instalacje w traktorze, producenci zastosowali średnie rozwiazanie bo puścili przez stacyjkę instalację. Zetor oryginalnie ma światła mijania i drogowe w masce, te na dachu sa to światła robocze które można używać tylko na polu. Poza tym włączając światła na dachu odcina te światła na masce.

Co do lamp z tyłu to mając opryskiwacz chce widzieć końcówkę lancy gdzie i jak pryska. Dlatego decyzja o 4 lampach z tyłu. To ile ma sąsiad niezbyt mnie interesuje bo nie używam jego sprzętu...

[jaco512]

https://sklep.mizar.com.pl/lampa-robocza-led-36w-9900lm-12v-24v-fendt-case-claas-w-dach-p-53590.html te same lampy taniej niż na allegro

Te lampy które chcesz założyć z tyłu mają za mały radiator, szybko się spalą. Moim zdaniem lepsze będą np. https://sklep.mizar.com.pl/lampa-robocza-panel-led-off-road-diodowa-12v-24v-p-15582.html

https://sklep.mizar.com.pl/lampa-robocza-12-led-cree-doswietlenie-zakretow-p-49037.html

[daro189]

Lampy dachowe są też drogowe, na wypadek gdybyś miał zasłonięte lampy na masce.

Z tyłu jak odpalisz te górne ledy to będziesz miał kijowy widok, bo strumień światła idzie na szybę i w środku kabiny zrobi ci się jasno lub będzie cię oślepiać.

Jak chcesz widzieć końcówki opryskiwacza to zamontuj skupione ledy tak, aby świeciły za strumieniem wody z dysz, nie przed.

[damian7331]

9 minut temu, daro189 napisał(a):

Lampy dachowe są też drogowe, na wypadek gdybyś miał zasłonięte lampy na masce.

Z tyłu jak odpalisz te górne ledy to będziesz miał kijowy widok, bo strumień światła idzie na szybę i w środku kabiny zrobi ci się jasno lub będzie cię oślepiać.

Jak chcesz widzieć końcówki opryskiwacza to zamontuj skupione ledy tak, aby świeciły za strumieniem wody z dysz, nie przed.

To te z tyłu najwyżej trochę wysunę na stelażu, muszę coś z tyłu założyć bo te oryginalne na zwykłej żarówce to woła o pomstę do nieba.



15 minut temu, jaco512 napisał(a):

https://sklep.mizar.com.pl/lampa-robocza-led-36w-9900lm-12v-24v-fendt-case-claas-w-dach-p-53590.html te same lampy taniej niż na allegro

Te lampy które chcesz założyć z tyłu mają za mały radiator, szybko się spalą. Moim zdaniem lepsze będą np. https://sklep.mizar.com.pl/lampa-robocza-panel-led-off-road-diodowa-12v-24v-p-15582.html

https://sklep.mizar.com.pl/lampa-robocza-12-led-cree-doswietlenie-zakretow-p-49037.html

W domu jak będę to zerknę

[akmaly]

Przy lampach 2x36W nie potrzebny przekaźnik, 72W, 12V to prąd 8A. Przekrój przewodu dla takiego prądu wystarczyłby nawet 0,5 mm2 - proponuję zostawić oryginalną instalację.

Co do lamp tylnych to te z linku to jakieś nieporozumienie 126W? Lepiej wybrać 4 o mniejszej mocy, dwie rozproszone od środka i dwie skupione na zew. Moc pojedynczej lamy wystarczy 36W i przy takim rozwiązaniu miałbyś dobrze doświetlone przy prądzie jednej lampy jaką podałeś.

No ale jeśli tak bardzo chcesz założyć to przy 4x126W=504W potrzebujesz instalację wykonaną na przekaźniku 60A i przewodach 2x4 mm2, oczywiście zakładając to co producent podaje bo wg. komentarzy to ma max 30W

Edytowane 7 Stycznia przez akmaly

[damian7331]

2 godziny temu, akmaly napisał(a):

Przy lampach 2x36W nie potrzebny przekaźnik, 72W, 12V to prąd 8A. Przekrój przewodu dla takiego prądu wystarczyłby nawet 0,5 mm2 - proponuję zostawić oryginalną instalację.

Co do lamp tylnych to te z linku to jakieś nieporozumienie 126W? Lepiej wybrać 4 o mniejszej mocy, dwie rozproszone od środka i dwie skupione na zew. Moc pojedynczej lamy wystarczy 36W i przy takim rozwiązaniu miałbyś dobrze doświetlone przy prądzie jednej lampy jaką podałeś.

No ale jeśli tak bardzo chcesz założyć to przy 4x126W=504W potrzebujesz instalację wykonaną na przekaźniku 60A i przewodach 2x4 mm2, oczywiście zakładając to co producent podaje bo wg. komentarzy to ma max 30W

Akmaly przecież napisałem w poście że lampy były mierzone i zamiast 126w mają 26 😜

Czyli pod takie moce lamp nie trzeba przekaźników i nie będzie się nic grzało? Jakie bezpieczniki zastosować?

Edytowane 7 Stycznia przez damian7331

[akmaly]

Wystarczy bezpiecznik bez przekaźnika, dla 104W prąd wynosi niecałe 9A i jeżeli poprowadzisz 2 przewody osobno do prawej i lewej lampy to spokojnie 2x1.5mm2 albo jeden 2.5mm2. Pomyśl o podzieleniu tych lamp tak aby osobno zapalały się te dwie skrajne.

Edytowane 7 Stycznia przez akmaly

[damian7331]

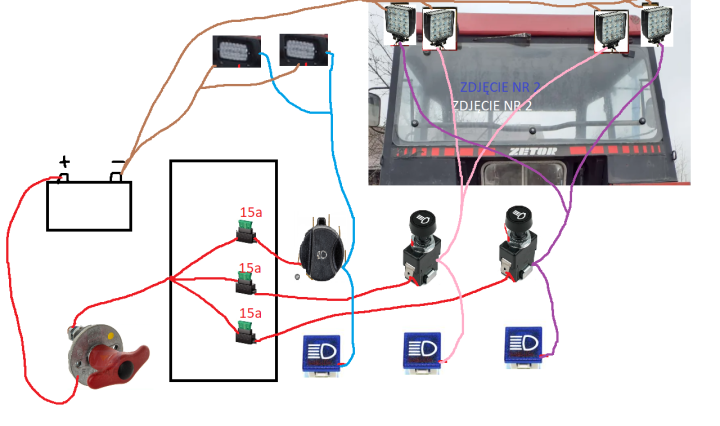

W takim razie może tak lepiej będzie? Zrobimy dojście przewodem 2.5 do puszki z bezpiecznikami i dalej będą szły 3 instalacje - na przednie lampy i na tył osobno boki osobno środek. Przewód do bezpieczników 2.5 a od bezpieczników 1.5. Bezpieczniki 15a oraz lampy tylne z większymi radiatorami. Instalacje będą wtedy zrobione nowe i odseparowane od stacyjki.

[akmaly]

Będzie ok.

Skoro nie podoba Ci się to że oryginalnie prąd idzie przez stacyjkę to może wykorzystaj to do sterowania przekaźnikami, dasz przewód od aku ( rozłącznika masy ) do bezpieczników, dwa lub trzy przekaźniki i oryginalnymi przewodami do lamp, ewentualnie tył nowy gdy chciałbyś osobnie załączane lampy. Tylko ten dodatkowy przewód przy ok 200W powinien być 4mm2 albo dwa przewody po 2,5mm2. Przy takim podłączeniu lampy wyłączysz poprzez stacyjkę, chyba że wolisz aby świeciły się niezależnie to do sterowania wykorzystaj prąd z tych przewodów co idą od akumulatora do przekaźnika

[damian7331]

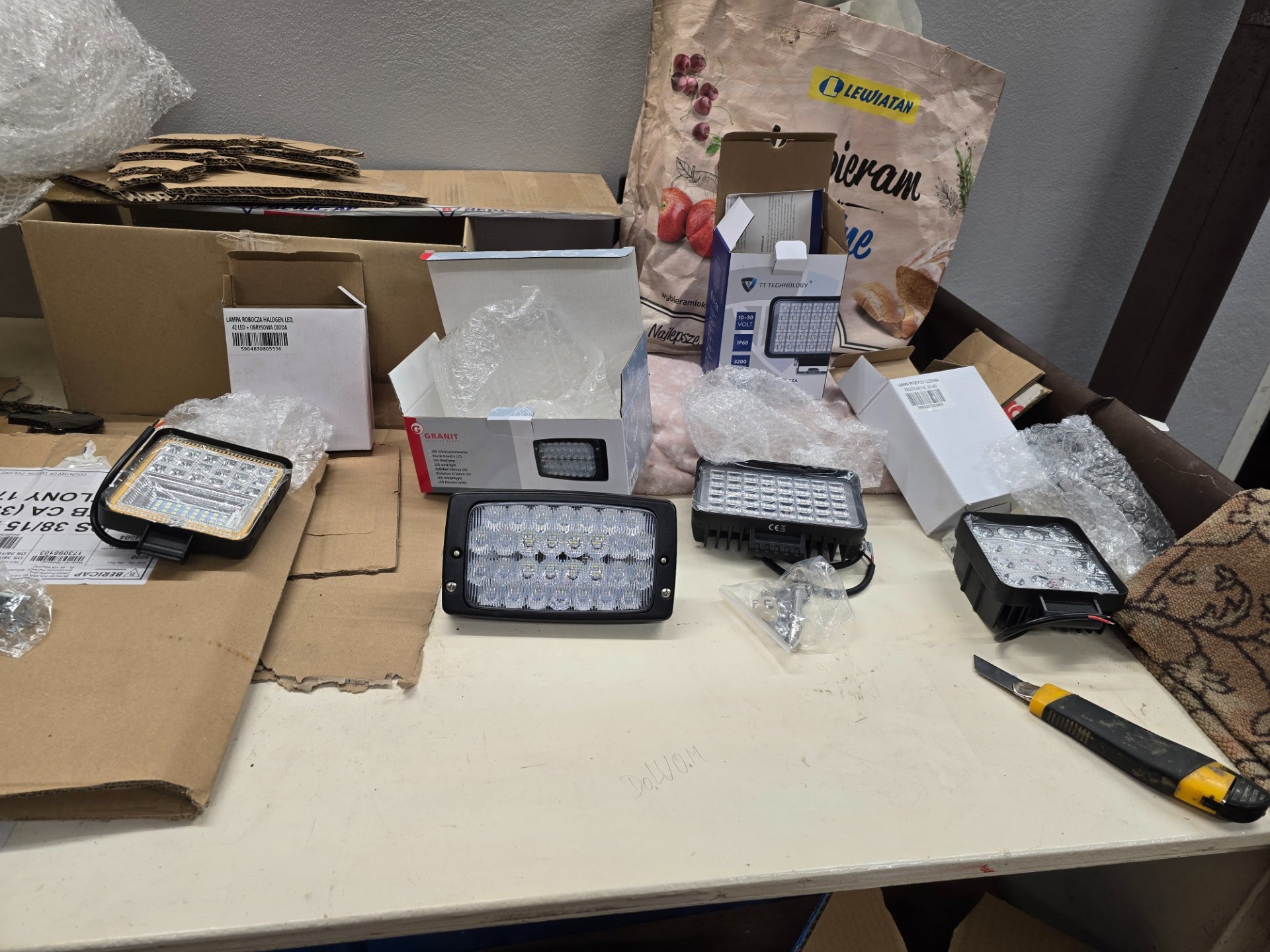

Lampy przyszły na warsztat, 4 komplety lamp po dwie sztuki. Żadne nie zakłócają radia, wszystko bangla jak należy.


Od lewej - te niby 126w od razu do odesłania 🤣 Ledwo "toto" świeci, bardzo mizerny radiator a raczej jego brak. Porażka.

Drugi komplet na przód, petarda - mocne i intensywne światło, nic nie oślepia nie odbija się od maski a rozświetla wszystko w przód i na boki.

Trzeci komplet - lampy rozproszone na tył, bardzo fajny efekt wszystko doświetlone za maszyną i delikatnie na boki.

Czwarty komplet - lampy skupiające światło bardzo zimne, będą świecił na końce lanc opryskiwacza aby widzieć jak od miedzy jechać z poziomowaniem belki. Będą robiły za doświetlacz, podczas potrzeby świecenia daleko w tył będę je przekręcał.

Lampy zamontowałem na próbę na krótko na konektorkach do starych instalacji, teraz czas na zrobienie instalacji od podstaw czyli od akumulatora do nowej skrzyneczki z bezpiecznikami (jeszcze nowa puszka na bezpieczniki została po c360 po 10 latach leżenia w garażu 😁) potem już do włączników oraz lamp. Stay tuned.
