Nawigacja Trimble FMX

[johnyrs]

Witam

Kupiłem ciągnik z nawigacją Trimble FMX, szukam kogoś kto pomógł by mi to ogarnąć i wytłumaczyć jak to uruchomić. W tym temacie jestem laikiem.

[kamcio15]

@yacentyPomożesz?

[johnyrs]

Yacenty zna się na nawigacjach? Traktor sprowadzony z czech, ale język udało mi się przestawić na PL. Nie wiem jak ustawić te wszystkie parametry żeby nawigacja się uruchomiła.

[yacenty]

fmx nie używałem ale gfx używam od 6 lat więc to i owo o trimble wiem. w czym jest problem?

[johnyrs]

Chodzi o uruchomienie, ogólnie włączenie jej by działała. Trzeba wprowadzić ustawienia i sprawdzić czy ona w ogóle łapie sygnał.

[yacenty]

Polecam pobrać instrukcję z internetu, 3x przeczytać na sucho, Następnie usiąść w ciągniku i działać. To nie jest żadne rocket science.

[johnyrs]

ok poszukam może coś jest.



[yacenty]

jest na bank

[Axial]

Walczę z tym syfem od 2013 roku.

Instrukcja to ponad 400 stron jakiegoś bełkotu, przydatnych jest może 10.

Co chcesz wiedzieć?

Trimble FMX Instrukcja obsługi.pdf

[johnyrs]

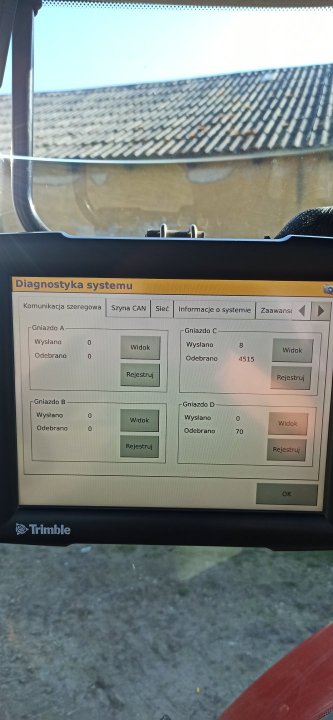

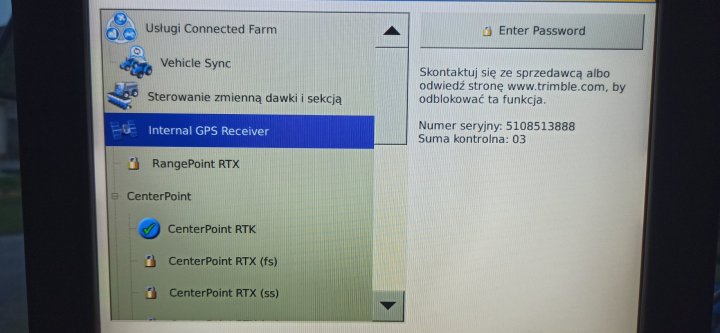

Witam proszę o weryfikację zdjęć z nawigacji. Co oznacza że kod demo. wygasł? To samo subskrypcja? Czy funkcja Internal GPS Receiver jest niezbędna do działania nawigacji?

[Axial]

Kolego, skontaktuj się z supportem Trimbla, przecież taki światowy koncern ma na pewno doskonałe wsparcie.

W tym temacie właśnie wsparcie jest najważniejsze, te systemy są bardzo skomplikowane i kapryśne. Wszelkie odblokowania funkcji to w przypadku firmowych urządzeń dodatkowo niemałe wydatki.  Wcześniej czy później będziesz potrzebował pomocy.

Ps. U poprzedniego właściciela to działało? Jeśli tak, to co robiło? 20,7 godzin pracy?

[johnyrs]

Kupiłem przez pośrednika więc nic nie wiem o nawigacji.



[johnyrs]

A jeszcze jedno pytanie - do tej nawigacji musi być podłączony modem?



[yacenty]

to zależy skąd masz poprawki, czy z internetu czy stacji bazowej rtk radiowo?

[johnyrs]

Bo widzę że są zestawy z modemem a u mnie nigdzie go nie widziałem. Czyli jak miała poprawki (aktualizacje, subskrypcje czy jak tam to się nazywa)  przez internet to teraz potrzebuje się z nim łączyć? Dobrze rozumiem?

[Axial]

Modem sobie na razie daruj, będzie działać bez niego. Z tego co widzę panel jest odblokowany do RTK (najwyższa dokładność z poprawkami) ale ma wprowadzone jedynie prowadzenie ręczne (manual guidance) Czyli kierujesz ręcznie na podstawie wskazań belki świetlnej - jest to przejeb...e! Ewentualnie pokaże Ci w którą ścieżkę wjechać. Wygaśnięte kody demo czy subskrypcje to nieznaczące szczegóły.

Odpowiedz proszę na tych kilka pytań:

1. Czego oczekujesz od urządzenia? Ma pokazać gdzie jechać? Jechać automatycznie? Wyłączać sekcje opryskiwacza/siewnika?

2. Jakie funkcje ma odblokowane? Zakładka "Odblokowuje"?

3. Co wchodzi w skład systemu? Panel widzę że masz. Antena (jaka)?  Jakieś dodatkowe pudełka np. NavController?

4. Dzwoń do Trimbla, na pewno chętnie pomogą😁.

[v11]

Tak akurat chętnie pomogą jak sprzęt nie kupiony u nich -Trimble jedna z najbardziej opornych firm na rynku .FMX 1000 jeden z bardziej nieudanych terminali .po pierwsze czy jest układ prowadzenia kierownica el. lub hydrauliczna .jak bez to wszelkie dokładniejsze korekcje niepotrzebne .Jezeli jest prowadzenie to musi być żyroskop IMD 600 lub NAVI .Jeżeli masz wszystko to do RTK VRS (GSM) potrzebny modem i karta sim oraz konto na np ASG (za darmo ) modem ok 6-8 tyś (mogę sprzedać łącznie z kablami w przyzwoitych pieniądzach -no i jeszcze antena zewnętrzna gsm

[johnyrs]

Dnia 14.03.2024 o 18:24, Axial napisał:

Modem sobie na razie daruj, będzie działać bez niego. Z tego co widzę panel jest odblokowany do RTK (najwyższa dokładność z poprawkami) ale ma wprowadzone jedynie prowadzenie ręczne (manual guidance) Czyli kierujesz ręcznie na podstawie wskazań belki świetlnej - jest to przejeb...e! Ewentualnie pokaże Ci w którą ścieżkę wjechać. Wygaśnięte kody demo czy subskrypcje to nieznaczące szczegóły.

Odpowiedz proszę na tych kilka pytań:

1. Czego oczekujesz od urządzenia? Ma pokazać gdzie jechać? Jechać automatycznie? Wyłączać sekcje opryskiwacza/siewnika?

2. Jakie funkcje ma odblokowane? Zakładka "Odblokowuje"?

3. Co wchodzi w skład systemu? Panel widzę że masz. Antena (jaka)?  Jakieś dodatkowe pudełka np. NavController?

4. Dzwoń do Trimbla, na pewno chętnie pomogą😁.

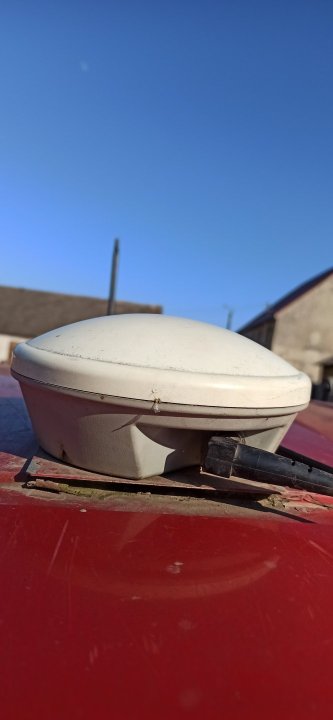

Nawigacja potrzebna do uprawy pola i jak da się w miarę dokładnie uruchomić to do siewu. Nie potrzebuję automatycznego prowadzenia, czy podłączenia do innej maszyny ma pokazać jak jechać. W skład systemu wchodzi terminal, antena 25, i antena taka jak od radia. Jest jeszcze urządzenie na przedniej osi przy kole. Jak pogrzebałem po opcjach to zauważyłem że nigdzie nie wyświetla połączenia z gps, nie wiem czy dobrze to ustawiam wszystko.

[v11]

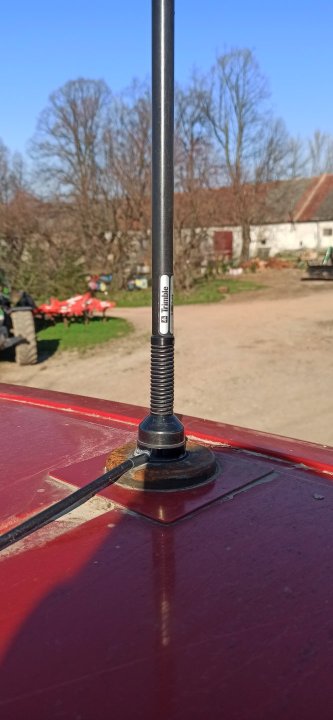

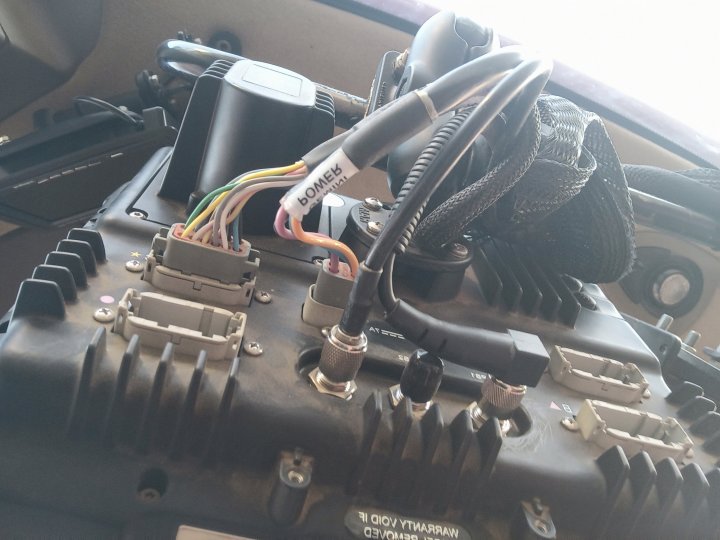

TA DŁUGA ANTENA JEST DO rtk Z SWOJEJ BAZY i nie ma nic wspólnego z odbiorem sygnału gps jak nie ma sygnału to albo uszkodzony kabel -antena albo podłączona w wyświetlaczu w gniazdo korekcji rtk daj zdjecie drugiej strony wyświetlacza





[Axial]

@johnyrs Uprawa bez jazdy automatycznej uciążliwa ale możliwa, siew niemożliwy! Spróbujesz i potwierdzisz.

Koniecznie zajrzyj do zakładki "odblokowuje" , jakie dodatki ma odblokowane. Ma to ogromny wpływ na możliwości i wartość urządzenia, kod odblokowujący może kosztować setki, a nawet tysiące €!

Zestaw wygląda jakby był przygotowany pod automatyczne kierowanie: odblokowanie do RTK, antena do korekcji przesyłanych drogą radiową i to coś na przedniej osi to czujnik skrętu kół Autosense. Wg mnie siedziała tam rolka lub kierownica elektryczna. Jak napisał @v11, brakuje tylko pudełeczka z żyroskopem tzw. T2 Lub T3, bo chyba w kierownicach ich nie było wbudowanych, ale pewien nie jestem. Może jeszcze znajdziesz?

Ew. sprawdź w okolicach orbitrolu  (lub na przewodach hydraulicznych do niego), czy nie ma tam bloku elektrozaworów, to wtedy był by Autopilot.

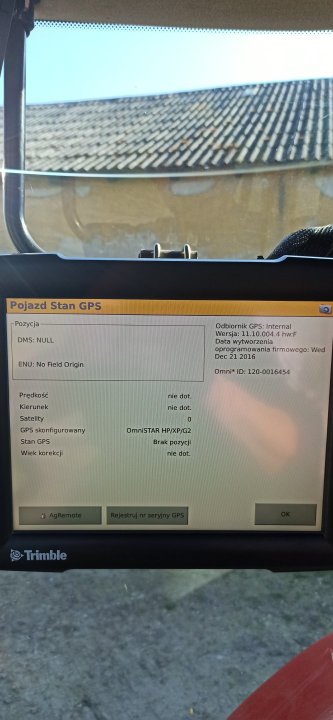

Odbiornik GPS masz skonfigurowany na płatny sygnał  Omnistar VBS którego subskrypcja wygasła . Aby odebrać podstawowy sygnał satelitarny musisz wejść w ustawienia odbiornika GPS i zmienić sygnał na "autonomus". Jak to zadziała, spróbujesz później korekcyjnego SBAS/EGNOS, ale to pewnie będzie wymagało wklepania kilku parametrów.



[v11]

Nie wiem czy omnistar jest z sygnału radiowego czy bezpośrednio z satelity -RTK tak odblokowania rzeczywiście około 2000eur choć nie koniecznie na ukrainie dużo taniej prowadzenie z ręki według nawigacji to porażka gorzej niż bez bo nie da się patrzeć i na wyświetlacz i na teren

[johnyrs]

Aha już dużo mi się rozjaśnia poszukam tych elektro zaworów, bardzo dziękuję za wytłumaczenie tych kwestii.

[v11]

nav albi imd powinien być jak będziesz podążał za tym kablem 12 pin

[v11]

i jak tam idzie?

[johnyrs]

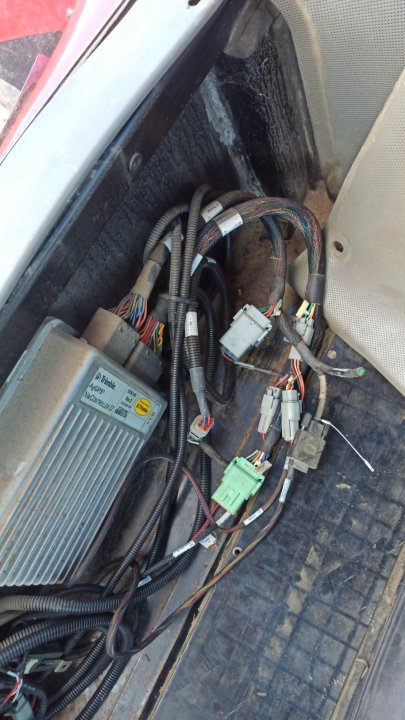

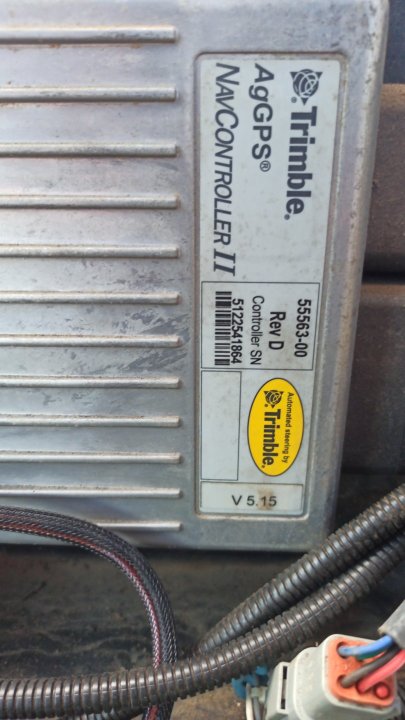

Panowie, odnalazłem sterownik pod tapicerką za siedzeniem, po analizie przewodów doszedłem do włącznika którym włącza się go. Po włączeniu na wyświetlaczu pojawia się dużo informacji że się połączyło i dodatkowe opcje uruchomiły się. Ale co najważniejsze to antena jest uszkodzona i obecnie wysłana do naprawy. Jak wróci i podłączę to napiszę co i jak. Pewnie będę miał masę pytań jak to obsłużyć bo wszyscy piszą że FMX bardzo skomplikowany w obsłudze.
