Claas Arion hamulec pneumatyczny

[MatiRol92]

witam,

mam problem z hamulcami pneumatycznymi do przyczep, a dokładnie zawsze jak zaciągałem ręczny bez przyczepy, to po spuszczeniu go było słychać takie psyknięcie powietrza że zaworek puścił powietrze. teraz od jakiegoś czasu tego nie słysze, a po podłączeniu przyczepy nie moge spuścić jej z hamulca recznego, w koncu po którymś razie odpuszcza, ale na postoju musze uważać na zaciaganie hamulca ręcznego bo problem wraca.... co może być przyczyną?

[artur04c]

Ja miałem taką sytuację, że gdy niby hamulec był spuszczony to przyczepa potrafiła trzymać, musiałem zaciągać i puszczać ręczny i problem tkwił w cięgiełku do regulacji hamulca pneumatycznego. Znajduje się on po lewej stronie ciągnika, na górnej części bloku skrzyni, znajdzie się go najszybciej idąc po lince hamulca ręcznego. Trzeba koło ściągnąć, porządnie zabezpieczyć i regulować. Trzeba również pamiętać, że jedna strona ma lewy gwint.

[MatiRol92]

13 minut temu, artur04c napisał:

Ja miałem taką sytuację, że gdy niby hamulec był spuszczony to przyczepa potrafiła trzymać, musiałem zaciągać i puszczać ręczny i problem tkwił w cięgiełku do regulacji hamulca pneumatycznego. Znajduje się on po lewej stronie ciągnika, na górnej części bloku skrzyni, znajdzie się go najszybciej idąc po lince hamulca ręcznego. Trzeba koło ściągnąć, porządnie zabezpieczyć i regulować. Trzeba również pamiętać, że jedna strona ma lewy gwint.

masz może jakieś zdjecia z tej naprawy? jaki masz ciagnik i rocznik? ja mam sporo zawórów od pneumatyki obok butli na powietrze przy lewym tylnym kole

[artur04c]

Arion 640 2008r. Zdjęć nie posiadam, ale to musi być obok mechanizmu hamulca ręcznego, taka dzwigienka około 10-12 cm z dwoma jabłkami (takie jak od siłowników gazowych do drzwi/szyb) tyle, że metalowe.

[MatiRol92]

dzieki, bede na dniach to sprawdzać

[artur04c]

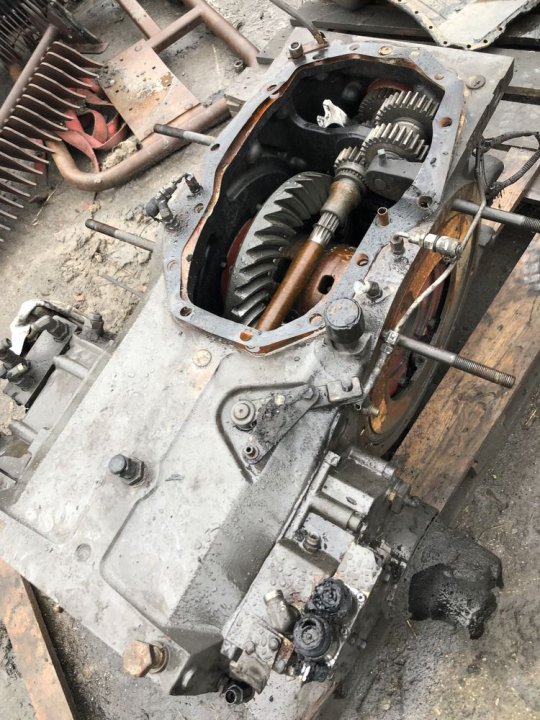

Tutaj widać mechanizm hamulca ręcznego i tam za linką będzie te cięgło, ogólnie tam jest taki wspornik podgięty i ciężkie dojście bo jeszcze kabina przeszkadza, ale chociaż nakieruję gdzie to szukać  zdj z olx, a Twój jaki model i rocznik ? bo butle przy kołach mają nowsze modele

Edytowane 3 Stycznia 2022 przez artur04c

[grzybu1]

Ostatnio też smarowałem u siebie w arionie hamulec ręczny. Było tak samo, że po spuszczeniu ręcznego odbijał po czasie. Najlepiej wejść od tyłu pod spód i wcisnąć się obok lewej zwolnicy w koło. Jedna osoba musi siedzieć w kabinie i zaciągać ręczny a druga smarować linkę i cięgiełko. Tylko pod koło coś trzeba podłożyć.

[MatiRol92]

tylko że ja mam ariona z 2019r, ciekawe czy tak samo rozwiazane to jest

[grzybu1]

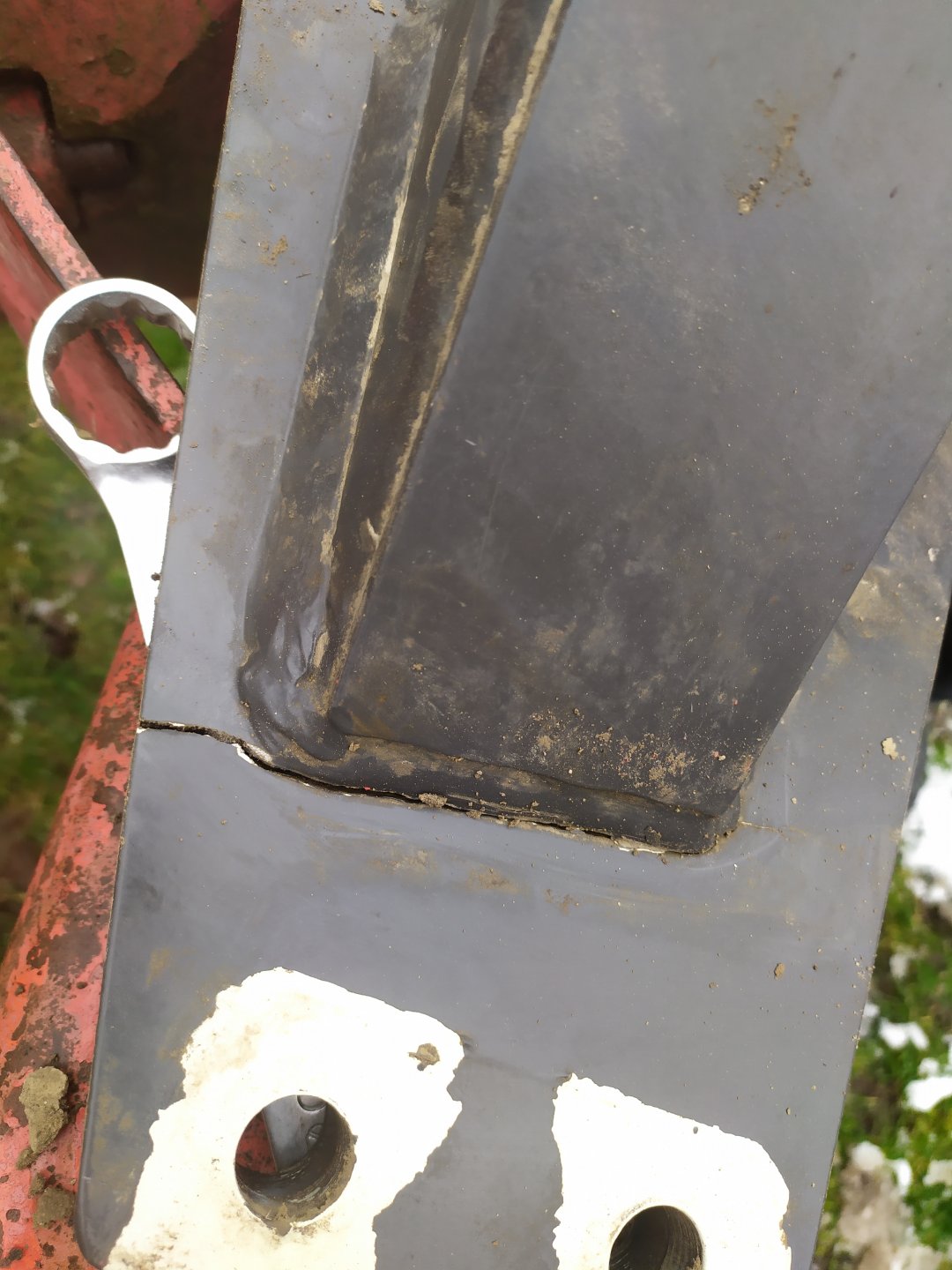

Mój jest chyba 2015. Od razu jak tam będziesz sprawdź sobie czy masz dokręcone śruby co mocują wsporniki od ramion bo u mnie na jednej stronie był luz i mogło pochwę oberwać.

Edytowane 3 Stycznia 2022 przez grzybu1

[MatiRol92]

sprawdzę

[AGRISupport]

Jaki to arion ? początek vinu. pisz na tel to Ci wyśle jakieś foty z instrukcji napraw.

[grzybu1]

Ja bym prosił jakieś foty z instrukcji napraw o przednim moście i napędzie, bo mam luz na krzyżakach a podobno jest jakaś regulacja.

[artur04c]

Luzu na krzyżakach  nie reguluje się jedynie można regulować luz między zębny pomiędzy kołem talerzowym, a wałkiem atakującym.

Edytowane 3 Stycznia 2022 przez artur04c

[grzybu1]

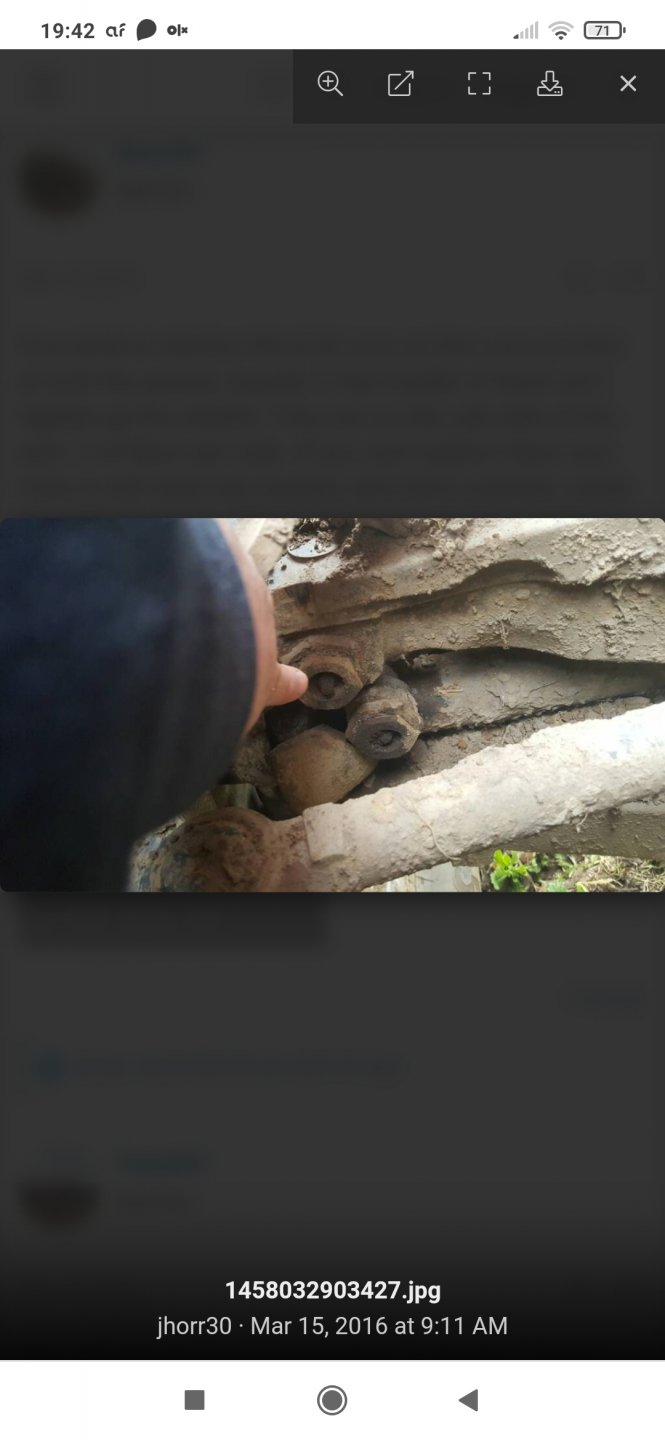

Luźna jak dobrze pamiętam jest oś co idzie od krzyżaka. Serwis jak był przy okazji innej sprawy to powiedział, że jest tolerancja do regulacji, a jak mocno wyrobione to trzeba dorabiać podkładki. Na necie znalazłem zdjęcie pod jaką śrubę mają one iść ... Ktoś miał z tym styczność już ?

[artur04c]

Temat już był kiedyś przerabiany, tam są tulejki i podkładki. Jak jest wybite to stuka podczas skręcania na włączonym napędzie. Koszt tulejki coś 20 zł, jak wyrobi sworznie to 400 zł jeden, jak wyrobi te widełki to też 400-600 zł więc trzeba się spieszyć, a i jeszcze malutki symering coś pewnie 20 zł.

[grzybu1]

Dzięki wielkie

[MatiRol92]

problem z hamulcami sie rozwiazał, nie był to problem z mechanizmem hamulca ręcznego, tylko w arionach zawory od pneumatyki są po lewej stronie przy tylnym kole. I tam jest zawór od sterowania hamulcami przyczep itp i ten zawór sie poprostu zawiesił i ciagle trzymał tak jakby hamulce byly zaciągniete. To wszystko przez zanieczyszczenia z koła i kurz, pomimo osłony i tak dostaje sie tam ziemia i kurz. Beznadziejne miejsce wybrali konstruktorzy Ariona.

[grzybu1]

U mnie ten zawór był wymieniany, bo ciekł olej z niego. Zawór około 3 tys.

[MatiRol92]

olej z pneumatyki??

[grzybu1]

Chyba o tym samym piszemy. Z lewej strony za kołem. Serwis tak zdiagnozował, wymieniony był i już przecieku brak.

[krzysiek3512]

jaki symbol jest tego zaworu w claasie ? mógłby ktoś podzieli się informacją

[artur04c]

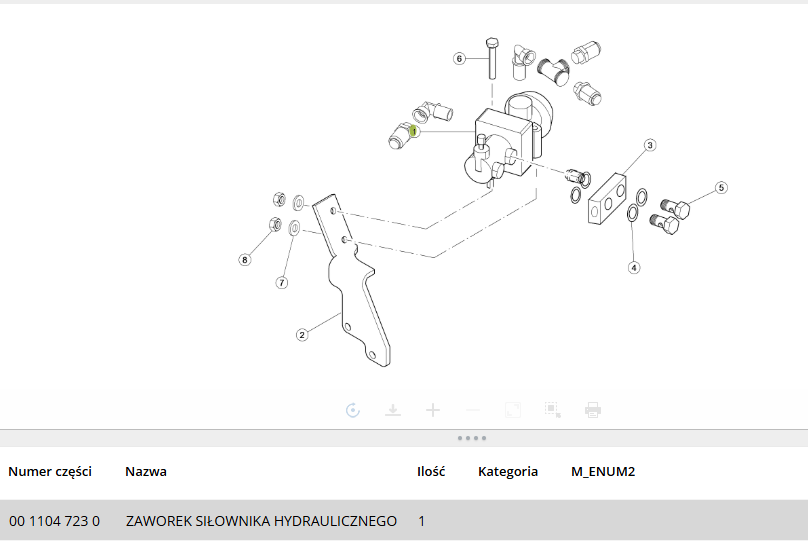

chyba o ten zawór chodzi, znajduje przy tylnym kole po lewej stronie.
