Rozdzielacz w ładowacza stoll

[koyot23]

witam

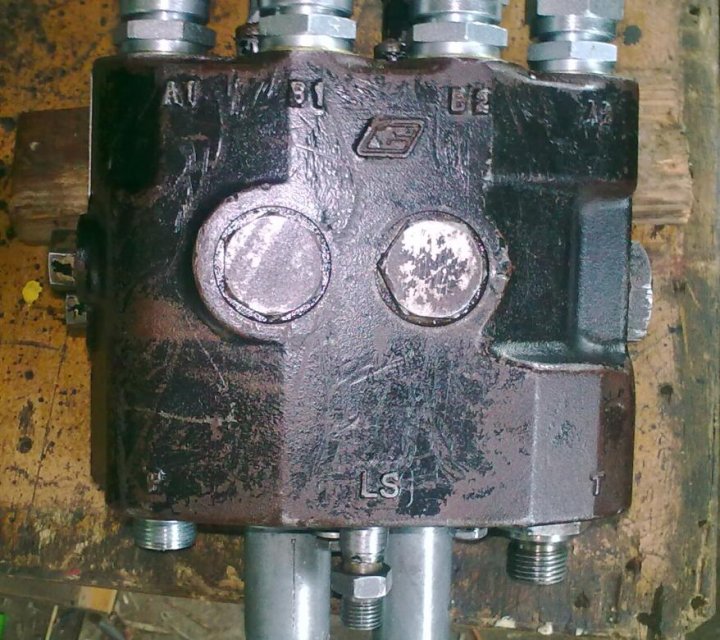

koledzy mam problem z podlaczeniem rozdzielacza od ladowacza stoll do zlacz hydraulicznych w ciagniku. Rozdzielacz na zdjeciu w zalaczniku

oznaczenia:

P - zasilanie

T- powrot

LS- (maly przekroj przewodu cisnieniowego fi10 , prawdopodobnie swobodny powrot przy opuszczaniu ladowacza by uniknac konfliktu oleju Znajomy mowil ze do tego prawdopodobie jest on

A1, B1, B2, A2. sekcje rozdzielacza



moj problem polega na tym ze po podlaczeniu P do zasilania T powrotu i LS swobodny powrot nic sie nie dzieje tak jak by nie bylo powrotu. pompa w ciagniku wyje i sie wylancza. Probowalem LS na zasilanie i tez nic.

Moze ktos ma taki rozdzielacz i mi podpowie jak mozna go podlaczyc, co do czego.

[strzymek]

nie ten dział

[ferdek1]

To prawda nie ten dział

Mam inny rozdzielacz ale w instrukcji pisze

P (P2)= Ciśnienie (Przyłącze pompy)

T (T2)=Zbiornik (swobodny powrót)

T1=Seria (dalej do zespołu sterującego w ciągniku) na twoim rozdzielaczu to jest śruba po prawej stronie z boku pomiędzy A2 i T

A1= podnoszenie ramienia

B1=opuszczanie ramienia (nie przy działającym jedno kierunkowo zespole sterowania w ciągniku)

A2=nabieranie narzędziem

B2= wysyp narzędziem

lewe cięgno Bowdena=podnoszenie/opuszczanie(na zdjęciu z lewej strony obok złącza P)

prawe cięgno Bowdena=nabieranie/wysyp (po prawej stronie obok złącza T)

jeszcze mam

DBV=Zawór ograniczający ciśnienie

Ja mam podłączone "T" z tyłu ciągnika do szybkiego powrotu.
