Głowica i luz zaworowy deutz bf6m1012

[DawidWsik]

Witam mam silnik bf6m1012 i potrzebuje do niego kolejność dokręcania śrub głowicy i z jaką siłą, jaki luz zaworowy ? Jak spuścić płyn chłodniczy?

[DTaras]

robiłeś coś kiedyś przy silnikach?

[iron]

luz zaworowy w tych silnikach bez przyrządu jest nie do ustawienia podobno

[DawidWsik]

O jaki przyrząd ci chodzi?

Tak robiłem coś przy polskich silnikach i przy samochodowych

[DTaras]

jak robiłeś to wiesz kolejność - albo ósemkami albo dookoła.
Luz to 0,3 i 0,5 + 0,1 i kontrola za 100 h.
Moment masz na uszczelce chyba, że kupiłeś bez opakowania ale po szpilkach sobie wykminisz.

[iron]

podobno w silnikach deutza jest specjalny przyrząd do ustawiania luzu zaworów

[DTaras]

niby poco?
ten akurat silnik idzie w różnych zastosowaniach.
Problemem może być zgranie kół bo znaki sá od strony bloku ale to pisak i ogień...
Ogólnie w tym akurat sprzęcie oryginalna uszczelka i niektóre aluminiowe obudowy gryzą się z płynami chłodzącymi.
znaczy - są takie kluczyki z pokrętłem i dokręcasz do trzonka a następnie popuszcza szybko na skalę ale jakoś się człowiek bez tego obywał. Szczelinomierz to podstawa...

[Laval]

@ iron najwięcej cię w tematach o których nie masz wogóle żadnego pojęcia. Do żadnego Deutza nie są potrzebne specjalne klucze do regulacji zaworów. A już napewno do tak starego silnika jak ten.

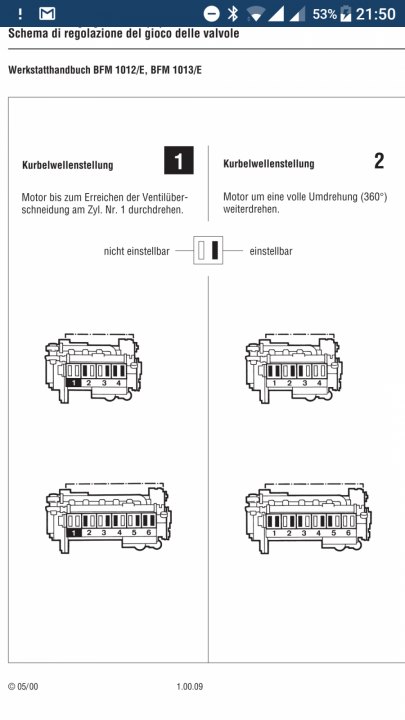

Autorze z chłodnicy masz korek. Z bloku masz śrubę za alternatorem. Luz zawory masz na tablice znamionowej silnika. I wynosi tak jak masz wyżej podane 0,3/0,5mm przy wymianie uszczelki dodajesz 0,1mm. Pierwsza kontrola luzu do 500h zalecane 150h potem już co 1000. Uszczelka jest w 3 wymiarach. Więc dobierz prawidło wysokość.
Zaraz ci wstawię zdjęcia.

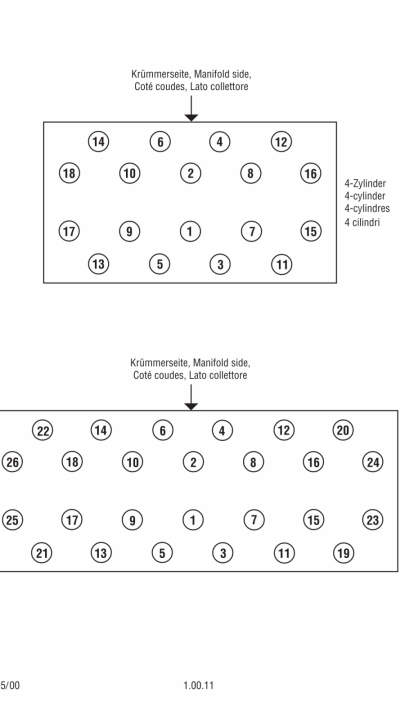

Śruby smarujesz i nabijasz punki na skrajnej. Dokręcasz 30Nm/80Nm/90° dźwigienki zaworowe dokręcasz na 22Nm a dekiel na 10Nm.

Edytowane 17 Września 2017 przez Laval

[DTaras]

znaczy - te 90 stopni to jak masz nowe śruby bym powiedział ale jak tak przykręci to powinno wystarczyć bez turbo..

[Laval]

Widzę kolejny znawca. Ten silnik jest z turbo. Co więcej zawsze był tylko z turbo. A śruby można użyć 5 razy. Dlatego kazałem nabić punkt na śrubie. By było wiadomo ile już razy są użyte.

[DTaras]

niech będzie - nie znam się wcale. Dodam tylko tyle, nie wyczułeś sarkazmu. Ja postępuję z rezerwą co do tych śrub.
W tak wiekowej maszynie czort wie ile to razy było odkręcane.
czekaj bo się chyba faktycznie pogubiłem
BF to chyba wiatrem podszyty, tak?

[Laval]

Nie ma rezerwy. Tyle producent podał i tyle się dokręca. Uszczelki w tym silniku trwałe. Stwierdzenie czy jest orginalna czy już wymieniona to jeden rzut okiem. A w silnikach wiatrowych szpilki się mierzy, a nie kombinuje.
Oznaczenia silników są proste B doładowany F szybkoobrotowy. Nic w tych oznaczeniach o typie chłodzenia nie ma.
Nie wspomnę że podałem kolejność dokręcania głowicy i widać że jedna. A ty sam napisałeś że moment dokręcania będzie w opakowaniu z uszczelką. W wiatrowych tego nie ma.

Edytowane 18 Września 2017 przez Laval

[DTaras]

czyli ten jest chłodzony powietrzem czy nie?
Producent podał dla konkretnej uszczelki, którą sam stosuje a w sile dokręcania głównie przecież o to chodzi.
bf6m1013 jest na bank cieczą chłodzony zwątpiłem czy ten także. A napisałem że siła będzie w opakowaniu a jak kupił bez a robił silniki to po długości i grubości szpilek dojdzie.
To, że się mierzy to podstawa.

Inna sprawa, że moim zdaniem trzebaby pompki wyregulować, że o sprawdzeniu wtryskiwaczy nie wspomnę. Ale ja się nie znam...

[Laval]

Chłodzony cieczą wystarczyło wpisać w Google lub wejście na stronę Deutza.
Producent podał siłę dokręca i to bez różnicy na grubość uszczelki.
Co do znawstwa to powiedź po co chcesz pompki regulować i w jakim celu? Bo już w fabryce je ktoś wyregulował. Potem nie ma takiej potrzeby. Wtryski wola autora. Mają przebieg to warto jak jest głowicą robiona.

[DTaras]

Poszedłem kiedyś z pytaniem i takie dostałem zalecenie. Pomogło. Czy wg Ciebie pompki się nie zużywają? Rezerwa co do śrub odkręconych jest moja osobista bo często używam bez wymiany i tak wolę bo jak jest niezbyt rozciągnięta a ma swoją ścieżkę to uważam, że lepiej użyć starej i wtedy te 90 stopni trzeba moim zdaniem z czuciem. Może to i nieprawidłowo ale skutecznie.
Co do uszczelki nie chodziło mi o grubość tylko generalnie wytwórcę. Jak pamiętam w DTR koparki O&K było nawet, że śruby wymienić przy przekroczeniu wymiaru a nie po piątym razie ale to bym musiał się dokopać do tego DTR.

[Laval]

Zużyte pompki się wymienia/regeneruje. A nie ustawia. Spytam jeszcze raz w jakim celu i w jaki sposób chces ustawić pompki po wymianie uszczelki pod głowicą.
Sam przecież napisałeś że trzeba je ustawić. Nawet nie pytam jak wogóle chcesz je zweryfikować.
Powiedz mi też co ma wytwórcą uszczelki do momentu dokręcania? Bo jakoś nie zauważyłem by firma A zalecała dokręcanie z taką siłą a firm B z inną. Cały czas piszę i wytwórcy uszczelki. Ależ pokaż tą DTR od koparki chętnie się pośmiejemy z czegoś czego nie ma w tym silniku. Czyli pomiaru śrub.

[DawidWsik]

Jestem po planowaniu głowicy i nie wiem jaką uszczelkę kupić oryginalną SDF czy victor reinz?

[corrado]

Możesz zakładać reinz-a dobre uszczelni nie masz się co martwić.

[DawidWsik]

Była właśnie od reinza ale ją wydmuchało Nie wiem czy była dobrze dokręcona bo zakupiłem ciągnik i ktoś wymieniał w nim uszczelkę

Edytowane 18 Września 2017 przez DawidWsik

[corrado]

Coś było źle zrobione albo felerna uszczelka ( tak też bywa ) osobiście używam i nie tylko ja, problemów nie ma i opinią dobrą się cieszą.

[DTaras]

W przypadku, o którym pisałem uzasadniono możliwe wydmuchanie uszczelki rozrzutem w ilości/czasie wtryskiwanego paliwa. Przyjechali zrobili i silnik faktycznie zmienił nieco kulturę no i pracuje do dziś...
Możecie niewierzyć.
Pomiar śrub to moim zdaniem jedyny sposób określenia ich przydatności.

[Laval]

Przecież VR to oryginał. Ta firma jest dostawcą na pierwszy montaż.
Uszczelki się nie zdarzają felerne. Ktoś pominoł procedury. Tak jak kolega wyżej które nie dokręci na końcowe 90°. Bo wie robi i ma swoje teorie.
No to daj serwisówkę z pomiarem śrub w tym silniku. By twoje zdanie nie było gołosłowne. Podaj też wymiar czegoś nie mierzalnego w tym silniku. No to jaki wymiar być powinien?
Bo ja jak widzisz mam dowody na to co mówię, a nie że ja robię i mi się wydaje. A jak mi się wydaje to tak jest.
Autorze zmierz ile ci wystają tłoki nad cylinder. Coś robiłeś z głowicą a zwłaszcza zaworami?

Edytowane 18 Września 2017 przez Laval

[DTaras]

ok super
masz śrubę
napisane że możesz jej użyć max 5 razy
Jak określić czy śruba się jeszcze nadaje?
Tylko po tym że była przykręcona dopiero 3 razy czy po tym jaka ona faktycznie jest?

[DawidWsik]

W przypadku, o którym pisałem uzasadniono możliwe wydmuchanie uszczelki rozrzutem w ilości/czasie wtryskiwanego paliwa. Przyjechali zrobili i silnik faktycznie zmienił nieco kulturę no i pracuje do dziś...

Możecie niewierzyć.

Pomiar śrub to moim zdaniem jedyny sposób określenia ich przydatności.

Mam pytanie o co ci chodzi z wydmuchaniem uszczelki rozrzutem w ilości/czasie wtryskiwanego paliwa przyjechali i co ci zrobili?

[DTaras]

Nie wiem czy dobrze rozumiem to koennen bei nachweisbarkeit (...) Wg mnie to znaczy że może być po sprawdzeniu max 5x użyta ponownie...
Z tym że ja w tym języku cienko.
zabrali pompki na przyrząd i przyjechali potem poustawiali podkładkami wysokość. Listwy nie ruszali.
