obciążnik


obciążnik

  • 2489 wyświetleń
jakieś sugestie jak to zamocować na przednim tuz 🤔

Informacje o zdjęciu obciążnik


Rekomendowane komentarze

  • Zaawansowany
  • pawelmf
  • 83 2316

Obudowę zrobić z kontowników z uchwytami i obciążnik włożyć w obudowę

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • Bambi14
  • 51 945

ja robiłem tak że wiercilem i gwintowalem pod sruby, człowiek który pracuje w stali powiedział że spaw może nie wytrzymać takiego ciężaru, co innego jakby to byla stał. jaka waga?

Udostępnij ten komentarz


Link do komentarza
pablo10

Napisano (edytowany)

  • Użytkownik
  • pablo10
  • 5 81

Witam. napisz mi na priv przypomnienie to wyślę Ci zdjęcia wieczorem. U mnie taki sam obciążnik jest włożony w tzw.ramkę od góry i dołu ceownik, boki płaskownik, plus po środku mocowanie na dodatkowe ciężarki od Zetora. Waga całości 760 kg- użytkuję dwa lata i nic się nie urywa

Edytowano przez pablo10

Udostępnij ten komentarz


Link do komentarza
pablo10

Napisano (edytowany)

  • Użytkownik
  • pablo10
  • 5 81

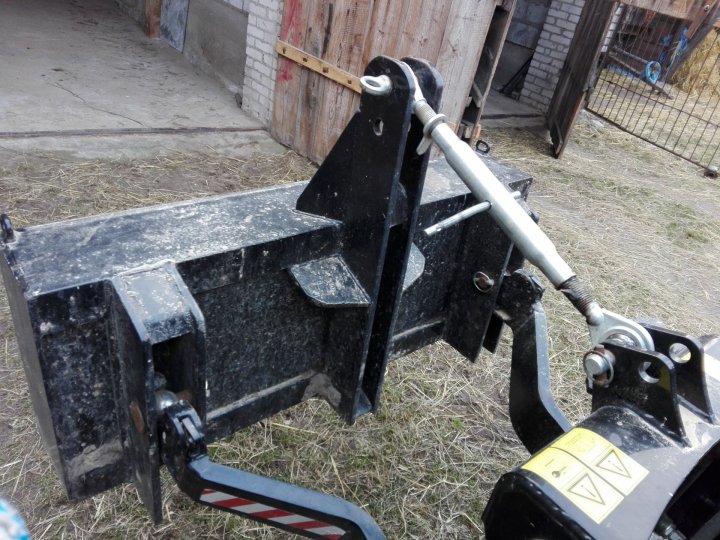

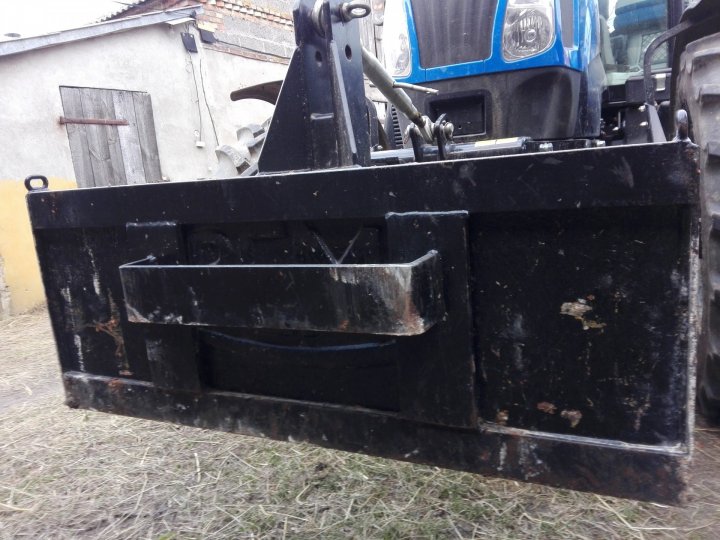

Tak wygląda ten obciążnik u mnie na tuzie



Edytowano przez pablo10

Udostępnij ten komentarz


Link do komentarza
  • Użytkownik
  • pablo10
  • 5 81

Tak jak napisałem, na dole i górze obciążnik jest wstawiony w ceownik, tak jak widać na zdjęciach ( - o to Ci chodzi???

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • taurusteam
  • 24 324

już ogarnąłem co i jak płaskownik na wieżę i mocowanie ramion to jaki ma wymiar

Udostępnij ten komentarz


Link do komentarza
  • Użytkownik
  • pablo10
  • 5 81

Dzisiaj jestem w pracy. Jutro postaram się zmierzyć i wyślę Ci.

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • sebe1033
  • 248 5420
21 godzin temu, pablo10 napisał:

Tak jak napisałem, na dole i górze obciążnik jest wstawiony w ceownik, tak jak widać na zdjęciach ( - o to Ci chodzi???

a to było pisać że taki szeroki ceownik 😃 , albo zdjęcie z góry bardziej dać , na pierwszym zdjęciu myślałem że to kątownik , a na drugim nie wiadomo co bo płaskie z góry 🤔.

Nieźle wykombinowałeś a z boków co kawał blachy ? A ten ceownik to akurat miał taki wymiar czy zwężany ?

Udostępnij ten komentarz


Link do komentarza
pablo10

Napisano (edytowany)

  • Użytkownik
  • pablo10
  • 5 81

Obciążnik idealnie wpasował się w zakupiony  ceownik (zaprojektowany i wykonany przez mojego kolegę🙂) . Z boków jest płaskownik. Osoba która "troszkę spawa" z tych zdjęć wychwyci wszystko. Wysokość wieżyczki 800 mm, szerokość 120mm, grubość płaskownika 15mm, rozstaw płaskowników 80 mm po zewnętrznych krawędziach. Jeżeli chodzi o mocowanie ramion to material taki jak na wieżyczce tylko rozstaw płaskowników 100mm, wysokość 480mm. Mam nadzieję, że pomogłem. Pozdrawiam

Edytowano przez pablo10

Udostępnij ten komentarz


Link do komentarza
