Koło podporowe pługa Overum.

[Gość Profil usunięty]

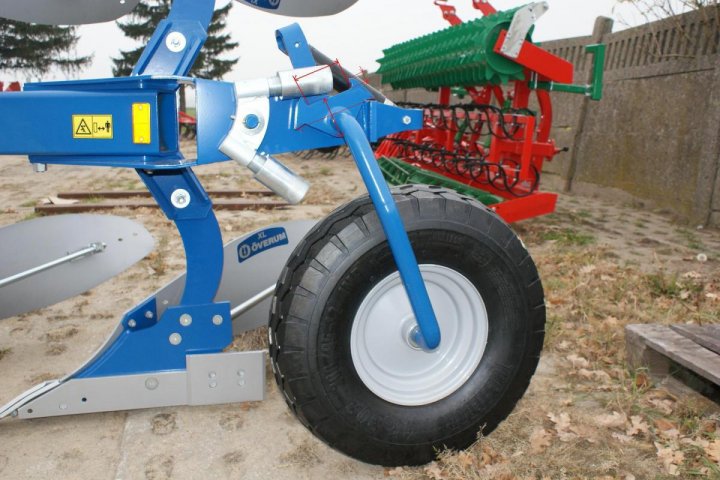

Witam wszystkich. Czy któryś z posiadaczy pługa Overum mógłby podać wymiary zaznaczone strzałkami na zdjęciu? Potrzebne jest to do konstrukcji koła podporowego. Wymiary nie muszą być super dokładne, wystarczy ±3mm. Z góry dziękuję.



[point]

Witam, zalaczam obrazek z moimi pomiarami. W miejscu, gdzie wymiar na zdjeciu jest najbardziej zblizony do pionu u mnie wszylo 63mm, ale tu na oko jest wiecej, dlatego nie podpisalem. Wymiar 93mm jest w swietle, dalej sie rozszerza do 99mm, Pozdrawiam.



[Gość Profil usunięty]

Dzięki bardzo, teraz już wiem od czego zacząć. Patrząc na proporcje, to ten wymiar, którego nie podpisałeś też będzie miał około 90 mm, albo trochę więcej. Teraz myślę, że już sobie poradzę bo mam na czym bazować. Jeszcze raz dzięki.

[armo]

Udało się coś zrobić na podstawie tych wymiarów ?
Rozrysowałem tą krzywkę na papierze, ale mam wrażenie że proporcje są jakieś inne niż na zdjęciu.

[Gość Profil usunięty]

No właśnie mi też nie wychodzi. Nawet zrobiłem z drewna model całego mechanizmu wg.tych wymiarów i nie działa tak jak powinno. W wolnym czasie będę myślał dalej nad tym.

[krzysiek29]

Czy zna ktoś może siłę amortyzatora koła w pługu bx 3975?
