Budowa przecinarki tasmowej

Polecane posty

Wybrane dla Ciebie
galeria
Budowa

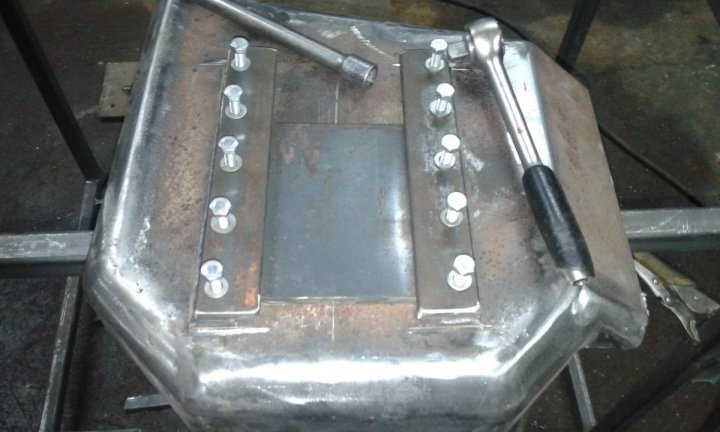

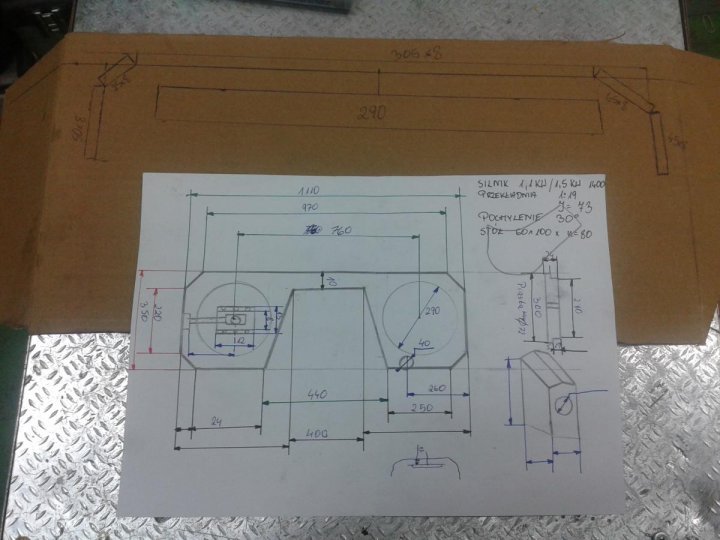

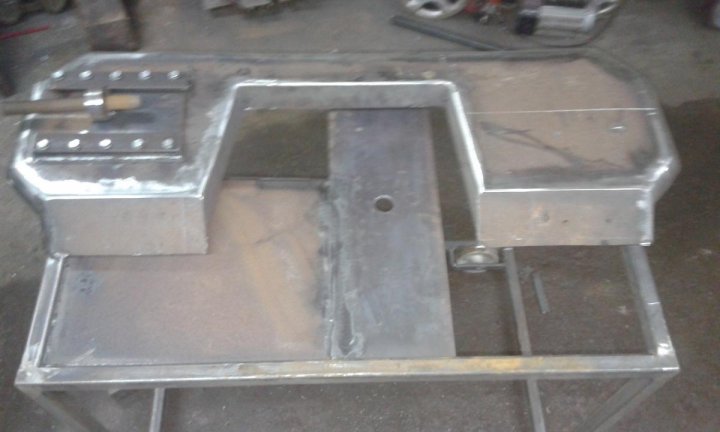

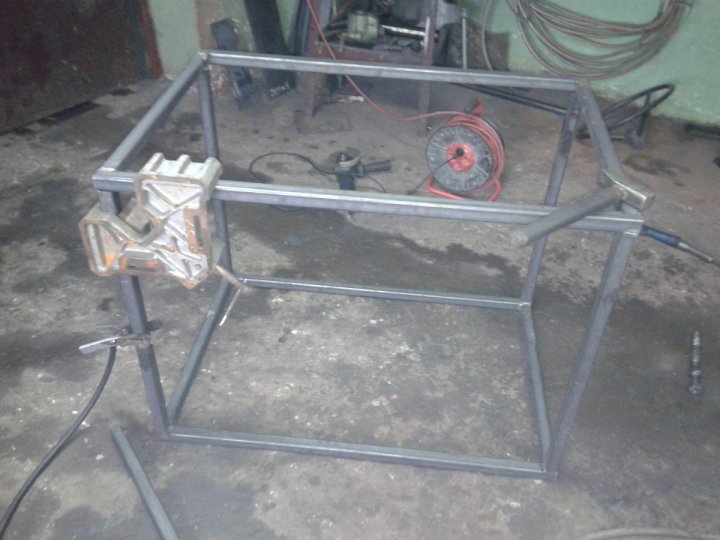

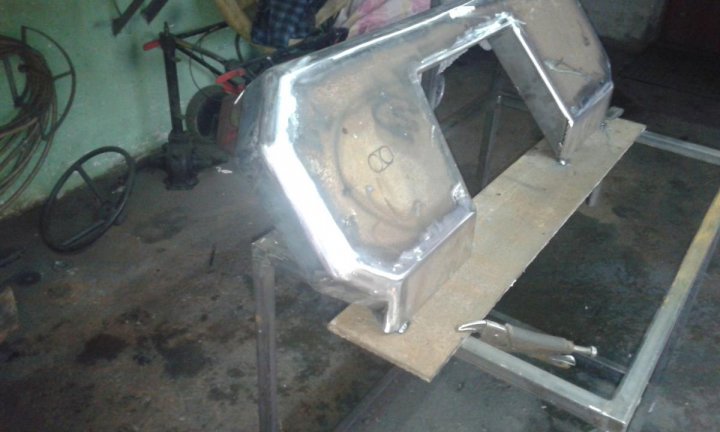

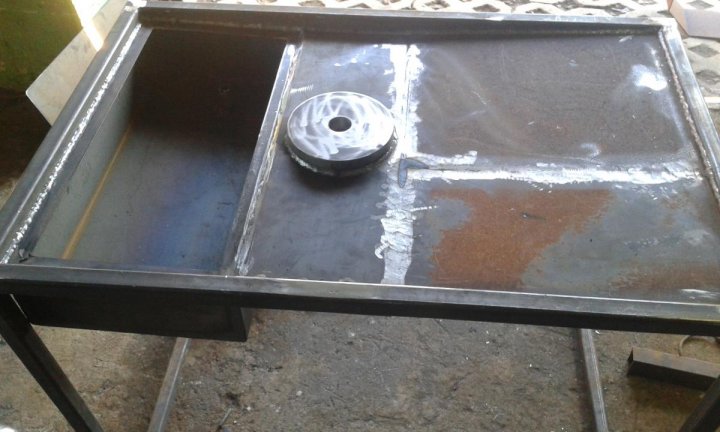

Witam wszystkich. Maszyna jeszcze nie jest ukończona ponieważ poświeciłem jej 10 godzin roboczych ale jakieś efekty już są i chciałbym zaprezentować ponieważ jest to bardzo przydatne narzędzie. 80% materiałów pochodzi ze złomu reszta to przepłacony towar ze sklepu. Gdyby ktoś chciał zbudować taką przecinarkę służę pomocą :)post-6396-0-04602300-1424031665_thumb.jpgpost-6396-0-50699300-1424031691_thumb.jpgpost-6396-0-56602200-1424031713_thumb.jpgpost-6396-0-35273900-1424031751_thumb.jpgpost-6396-0-94123400-1424031734_thumb.jpgpost-6396-0-48105500-1424031770_thumb.jpg

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
franky69    1

No nieźle to się zapowiada czekam na efekty Powodzenia


Kupię literaturę do starych ciągników i maszyn rolniczych

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
marian7k    15

Ciekawy jestem co tnie stal-jakaś piła ? Nie znam takiej maszyny.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

strd    4

poszukaj w googlu.



@PacyficVista jak zamierzasz zrobić przesuw? na siłowniku? równolegle, czy obrotowo?





Udostępnij ten post


Link to postu
Udostępnij na innych stronach
franky69    1

Jaką szeroką taśme bedziesz chciał wrzucić


Kupię literaturę do starych ciągników i maszyn rolniczych

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wszystko jest przygotowywane pod taśmę 27mm :) Jedyny problem to będzie z głowicami (kostkami) prowadnicy która zbudowana jest z 2 ślizgów widiowych i 3 łożysk :( Będę musiał znaleść dobrego frezera który mi to wykona ponieważ frezarki nie posiadam :(

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

dzisiaj kolejne zmagania, obróbka na tokarce wałków do osi obrotu. Poleciało trochę wiórów. Jutro zamieszczę zdjęcia kolejnych etapów

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
agro973    40

Czekam z niecierpliwością na dalsze postępy w pracy i zdjęcia

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
(edytowany)

Jak zwykle marne zdjęcia wyszły ale coś na nich widać . Kolejny etap za mną :)


Edytowano przez PacyficVista

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
agro973    40

Widać że postępy są, jak moc silnika, bo widzę że już zamontowany?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Silnik jeszcze nie jest założony ponieważ nie zdążyłem dorobić dystansów. Ale Cały napęd to silnik 1.5kw i przekładnia 1:20 . Całością będzie  sterował falownik altivar28 żeby uzyskać płynną regulację prędkości taśmy :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
rolstudent    104

fajna maszyna. ;-)

ja musze sie przybrac i w tym roku zrobic stul do ostrzenia noży w przyczepue samozbierajacej

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
marian2011    112

Panowie używam żmijki sporadycznie wkurza mnie że praktycznie nowa jest z wózkiem na kołach pompowanych a powietrze ucieknie po kilku miesiącach stania ,koła małe zawór się schowa dopompować trudno potem ,pomyślałem aby wpuścić pianki montażowej jakby zaschła byłby spokuj na wieki zda to egzamin czy innym środkiem może

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
marian7k    15

Pomysł nie wypali pianka pokruszy się i dalej będzie kapeć a wtedy już chyba nie dopompujesz.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Budowa zatrzymana . "konstruktor" usidlony przez grypę w łózku drugi tydzięn:( Pozdrawiam Marianów widać że są w temacie :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
agro973    40

o kurcze to nie dobrze że tak długo grypa trzyma

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
