Overum CV 498H obrotowy

[4pakplus]

Witam

Jak w temacie: Overum 498H nie chce się obracać.

Obracam do połowy i "d*pa" - stoi w miejscu w tak zwanym martwym punkcie. Dźwignią hydrauliki w ciągniku wajchuje do góry i do dołu - i dalej "d*pa" stoi w miejscu.

Włączam przelew na rozdzielaczu hydraulicznym w ciągniku - i dopiero jak "poskacze" po tym pługu to obróci się w jedną bądź drugą strone (zależy z której strony skacze ).

Wyjąłem również siłownik obrotu od tego pługa i sprawdzałem go na sucho to znaczy bez obciążenia. I tak: wciąga tłoczysko do końca, potem jest jakieś "piknięcie" w tym zaworze na siłowniku. I wysuwa tłoczysko, ale powoli i słychać "szum" z tego zaworu co jest przymocowany do siłownika.

Macie jakieś sugestie? Oczywiście poza zmianą pługa



[jaco512]

Spróbuj wykręcić korki z zaworu na siłowniku, wyczyść w środku, może jakiś opiłek zablokował suwak.

[jacor73]

kostka obrotu, tak jak kolega wcześniej napisał, rozkręcić wyczyścić, albo na podmianę zorganizować drugą. Nie wiem czy te kości regenerują, czy trza nową

[Gość]

Też tak miałem. Ino przyczyna prosta. Podpiąłem źle przewody i tylko do połowy obracał😜

[4pakplus]

W oryginale ta kostka\zawór wygląda tak:

https://www.kramp.com/shop-pl/pl/p/zawór-överum--41659465850

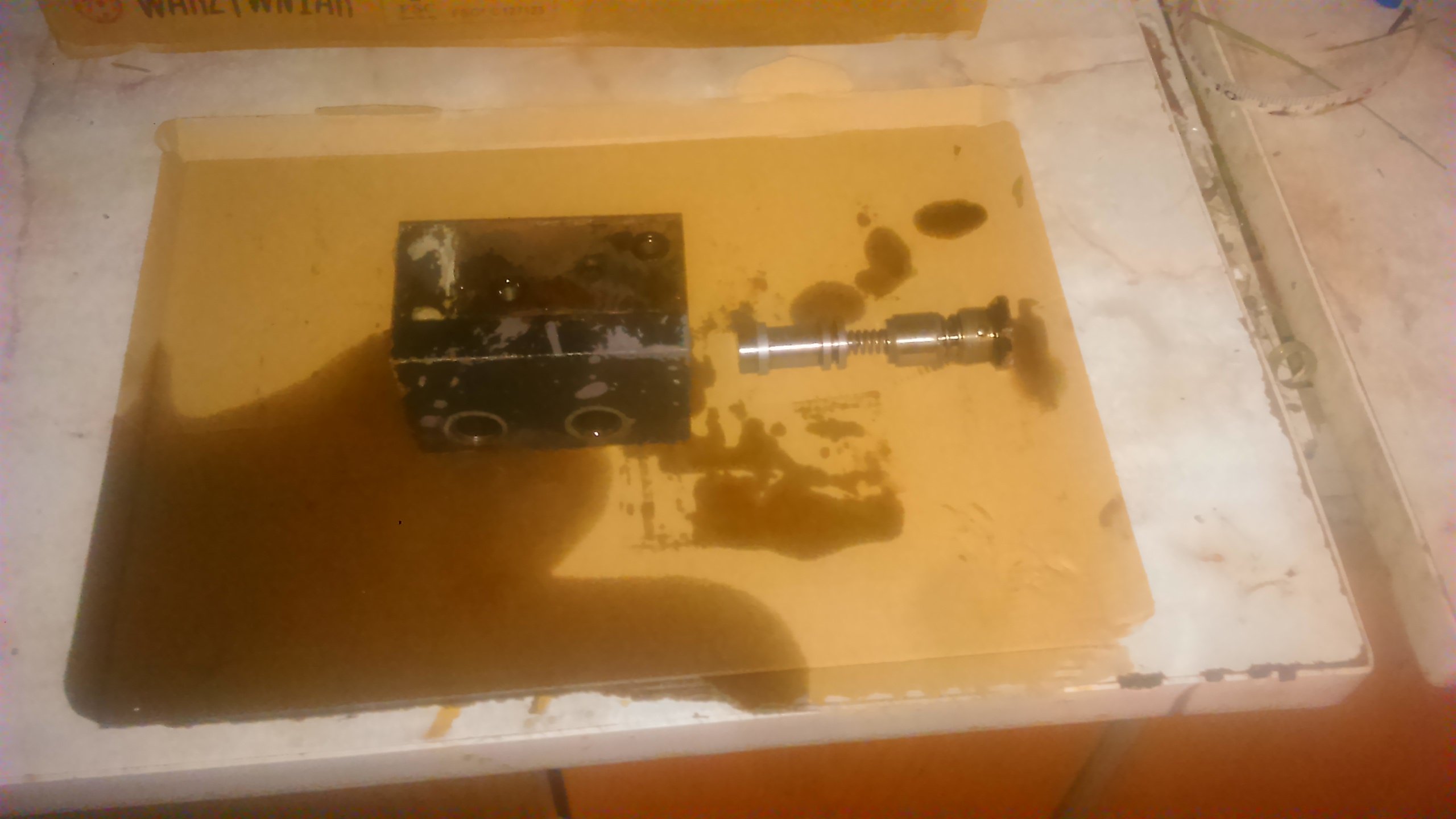

Po moim rozebraniu wygląda tak jak w załączniku zdjęciowym:

Opiłków nie znalazłem, suwak chodzi płynnie.

2 godziny temu, Agrest napisał:

Też tak miałem. Ino przyczyna prosta. Podpiąłem źle przewody i tylko do połowy obracał😜

No nie kumam\nie czaje tego?

Edytowane 16 Grudnia 2022 przez 4pakplus

[Gość]

Drugi raz do nowego ciągnika zapinałem pług.

I przewody dałem pod różne pary wyjść. Obróciło do połowy i tyle.  Nabiło ciśnienie w przewody i tyle. Nie było ujścia.

Mój błąd był

Też zacząłem wszystko rozkręcać,  oleju sporo zmarnowałem.

[tomaszratkowski]

Być może ze za mały przepływ i nie ma siły dalej popchnąć

[peewee1984]

Kiedyś znajomy miał taki sam problem. Kupił drugi siłownik razem z kostką, ale też nie działał. Ostatecznie zamontowalem mu kostkę uniwersalna i póki co jest zadowolony

[4pakplus]

Chodzi o coś takiego?

https://sklep.mizar.com.pl/zawor-silownika-do-pluga-obracanego-60-80d-vrap6080-p-9617.html

Albo od razu cały komplet

https://sklepdlarolnika.pl/pl/p/Cylinder-silownik-hydrauliczny-do-obrotu-pluga-CJ2F-8045240L-L460-U35W-w-zestawie-z-zaworem-sterujacym-obrotem/26010

[peewee1984]

Dokładnie taki zakładałem. Jest z tym trochę zabawy bo trzeba zmienić sposób podłączenia, ale taniej wychodzi niż cały siłownik....

[4pakplus]

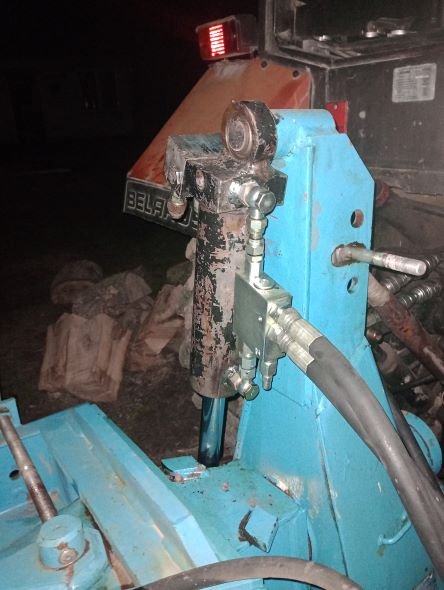

No i d*pa, "dorobiona" nowa kostka\zawór, wymienione uszczelniacze. I jak stanie ch*j w połowie tak i stoi.

[jaco512]

Dziwne.. obrotnica nie ma luzów?Podłącz inny ciągnik dla pewności

[4pakplus]

Według mnie obrotnica nie ma luzów. Nie ma też "zacięć" - coby świadczyło o łożyskach na obrotnicy.





Jak dla mnie to już jest magia. Znacie jakiegoś czarodzieja?

Edytowane 3 Stycznia 2023 przez 4pakplus

[jaco512]

Na jakich obrotach silnika obracasz pług? Mierzyłeś jakie ciśnienie masz na hydraulice w ciągniku? Można jeszcze spróbować podregulować zawór w tej kostce.

[peewee1984]

1 godzinę temu, 4pakplus napisał:

Według mnie obrotnica nie ma luzów. Nie ma też "zacięć" - coby świadczyło o łożyskach na obrotnicy.





Jak dla mnie to już jest magia. Znacie jakiegoś czarodzieja?

Jak siłownik wysunie się do końca to słychać puknięcie w tej kostce? Sprawdzałeś na innym traktorze?

[4pakplus]

Obracam pług na obrotach 1000 ~1500.

Ciśnienie zmierzone w hydraulice maksymalne około 180 bar (przy obrotach 1000 ~ 1500).

Narazie do tego zaworu w kostce się nie dotykam.

Z tym "puknięciem" z kostki\zaworu - I tego jeszcze nie wiem.

Tak jak mówicie - sprawdze pod innym ciągnikiem.

Edytowane 5 Stycznia 2023 przez 4pakplus

[4pakplus]

No i teraz magia.

Zawór przełącza kierunek przepływu oleju (obraca pług) jak kostka\olej ma około 40*Celsjusza.

O co w tym wszystkim chodzi?

[peewee1984]

Czeski film z tym pługiem. Na innym ciągniku też tak działa? Może olej za gęsty....

[4pakplus]

Tak, czeski film, tylko ja se włosy z d*py rwe.

Ciągnik to MTZ Belarus 82, olej w hydraulice to Superol (zmieszany z innymi olejami).

Jeszcze nie podłączałem go do innego ciągnika.

Ale jak mówie\pisze, olej\kostka się nagrzeje do tych *40Celsjusza i pług się obraca na obrotach ~1500.

[peewee1984]

Bez porównania z innym traktorem ciężko będzie dalej temat popchnąć. Może to kwestia oleju, może coś z tym zaworem nie tak...

[jacor73]

14 godzin temu, 4pakplus napisał:

Tak, czeski film, tylko ja se włosy z d*py rwe.

Ciągnik to MTZ Belarus 82, olej w hydraulice to Superol (zmieszany z innymi olejami).

Jeszcze nie podłączałem go do innego ciągnika.

Ale jak mówie\pisze, olej\kostka się nagrzeje do tych *40Celsjusza i pług się obraca na obrotach ~1500.

I chyba w tym "superolu" jest koń pogrzebany, olej za gęsty i kostka  nie działa jak należy, tym bardziej że na rozgrzanym działa. Jeśli  nie sprawdzisz działania na innym ciągniku, to możesz nie znaleźć tego "haczyka"

[4pakplus]

Pług sprawdzony pod innym ciągnikiem - i to samo staje w połowie. Oleju narazie nie zmieniam.

Narazie sobie radze tak:

Podgrzewam tą kostke (https://sklepdlarolnika.pl/pl/p/Zawor-do-pluga-obrotowego-na-jeden-silownik-VRAP80100-gwinty-38-cisnienie-max-250bar/24002) palnikiem do 20~30'C, wajchuje dzwignią żeby olej w tej kostce się przemieszał. No i pług się obraca.

Zostały jeszcze testy w warunkach polowych...

[WOJTUNIO]

Dnia 3.01.2023 o 20:10, jaco512 napisał:

Na jakich obrotach silnika obracasz pług? Mierzyłeś jakie ciśnienie masz na hydraulice w ciągniku? Można jeszcze spróbować podregulować zawór w tej kostce.

A jak pod regulować zawór bo mam problem Obraca mi do połowy i d*pa

[4pakplus]

W oryginalnej\fabrycznej kostce co jest "zespolona" z siłownikiem obrotu, to należałoby podłożyć jakieś podkładki pod sprężyne w tym zaworze. Ale z której strony to nie wiem.

Jak masz tą kostke  (https://sklepdlarolnika.pl/pl/p/Zawor-do-pluga-obrotowego-na-jeden-silownik-VRAP80100-gwinty-38-cisnienie-max-250bar/24002)

to odkrecasz ten dekielek (fiutek) i w srodku srubokretem albo kluczem imbusowym krecisz z tego co pamietam.

[WOJTUNIO]

13 godzin temu, 4pakplus napisał:

W oryginalnej\fabrycznej kostce co jest "zespolona" z siłownikiem obrotu, to należałoby podłożyć jakieś podkładki pod sprężyne w tym zaworze. Ale z której strony to nie wiem.

Jak masz tą kostke  (https://sklepdlarolnika.pl/pl/p/Zawor-do-pluga-obrotowego-na-jeden-silownik-VRAP80100-gwinty-38-cisnienie-max-250bar/24002)

to odkrecasz ten dekielek (fiutek) i w srodku srubokretem albo kluczem imbusowym krecisz z tego co pamietam.

Mam Oryginalna kostkę zespolona z silownikiem. Jak nie naprawia to wytnę flansze przewierce wlot i wylot oleju w spawam mufy do przewodów i podłącze ten zawór z linka powinno działać?
