C330 Problem podczas składania silnika

[Kris_95]

Witam.

Robię remont silnika w którym pękł wał, tzn. powstało pęknięcie na wykorbieniu, ale wał nie rozpadł się na części. W związku z tym zakupiłem oryginalny nominalny wał, który został zawieziony do szlifierni, gdzie udało się zrobić pierwszy szlif. Jako, że pęknięty był wał, dodatkowo oddałem blok do legalizacji stóp głównych. Okazało się, że trzeba było wykonać zabieg naspawania stóp, a następnie, można było przeosiować blok. Po tych zabiegach skręciłem wał bez przeciwwag, aby zobaczyć czy wszystko się dobrze kręci. Dokręciłem z siłą 220 Nm i stwierdziłem, że wał dobrze się kręci bez zacięć.

Problem pojawił się po przykręceniu przeciwwag. Okazało się, że zamek półpierścienia oporowego lekko haczy o przeciwwagę. Dostrzegłem, że wał ma troszkę wytarty kołnierz, który sie styka z półpierścieniem. Wytarty jest do tego stopnia, że przeciwwaga też jest lekko podszlifowana(czego podczas kupna wału nie zauważyłem, bo nawet nie pomyślałem, że tam może być coś nie tak). Dziwi mnie fakt, że na szlifierni nie poinformowali mnie o tym, że ta powierzchnia jest wytarta. Powiedzieli tylko że mam kupić pierścienie 0.4mm. Ale nie było dużego tarcia, dlatego spróbowałem, lekko podgiąć zamek w kierunku stopy głównej bo było tam miejsce, taki skosik. Zabieg się powiódł bo wał już o to nie haczy, ale niepokoi mnie, że przeciwwaga przy tym pierścieniu oporowym jest blisko bloku. Luz między  blokiem a przeciwwagą wynosi może 1mm.

Drugi problem jest taki, że podczas montażu korbowodów, jeden z nich a dokłanie ten bliżej pierścieni oporowych, haczy również o przeciwwagę. Wygląda to tak jakby te przeciwwagi były jakieś krzywe. Z jedej strony jest dużo luzu, a z drugiej ociera się korbowód z przeciwwagą. Natomiast dugi korbowód pracuje ładnie, po środku przeciwwag. Dla sprawdzenia zamieniłem korbowody i sytuacja taka sama, co by wskazywało na to, że korbowody są proste(były poddane regeneracji i nikt nie stwirdził, że są krzywe).

Czy możliwe, że wał który kupiłem, ma jakieś skrzywione przeciwwagi? Gdy kręci się wałem to szczelina np. między korbowodem a przeciwwagą zmniejsza się, lub zwiększa. A może to spawanie i osiowanie bloku zostało wykonane nieprawidłowo

Prosze o wszelkie sugestie, bo nie wiem co mam teraz zrobić. Dziwna dla mnie sytuacja, zważywszy na to, że pierwszy raz składam silnik.

Pozdrawiam.

[andrzej78]

W mojej 30-tce wynikł podobny problem , Po zrobieniu szlifu wału ( ten sam wał) i zmontowaniu silnika okazało się ,że przeciwwaga ocierała o korbowód .Rozwiązanie było ryzykowne , ale skuteczne - została wymieniona przeciwwaga na  inną o takiej samej wadze . W zakładzie mieli pozostałości z poprzednich remontów i było w czym wybierać. Od remontu minęło już 17 lat, i kilka tysięcy mtg .

[jaco512]

Porównaj przeciwwagi ze starego wału jeśli masz go u siebie, mogły być nieco inaczej odlane

[Kris_95]

Na oko widać że te przeciwwagi są jakieś krzywe. Myślę, że jak by się trochę podszlifowalo powierzchnie styku przeciwwagi z wałem to by się troszkę wyprostowały. Ale boję się, że wał straciłby wyważenie.

andrzej78, ciekawa sprawa z tym, że po szlifie wału przeciwwaga nie robiła kolizję. Muszę spróbować jeszcze raz wkręcić te przeciwwagi. A może pod śruby przeciwwag warto dać cieniutkie podkładki które by spowodowały proste ustawienie?

Edytowane 7 Października 2022 przez Kris_95

[andrzej78]

To nie jest dobry pomysł , ingerencja w płaszczyznę spowoduje nieosiowość otworu na śrubę.

[Kris_95]

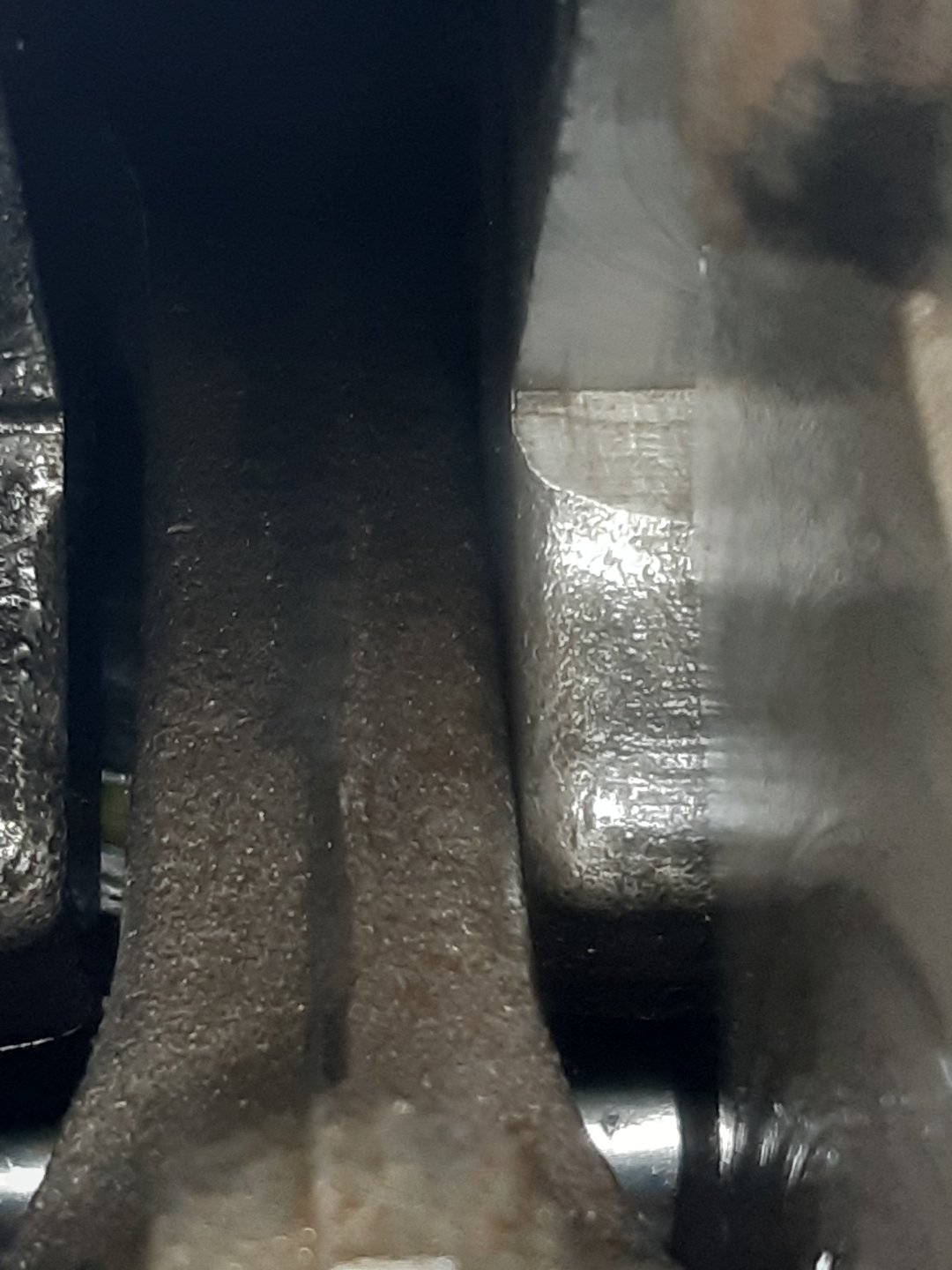

Trochę dzisiaj testowałem, odwracałem korbowody i zawsze jest pochylenie na tą samą stronę. Dodatkowo można zauważyć że główka korbowodu na sworzniu przesuwa się z jednej strony na drugą w zależności w jakiej pozycji znajduje się wał.

Wydaje mi się że czop tego wykorbienia jest źle zeszlifowany i korbowód nie ma osiowości z tuleją. Czy mogę mieć rację czy jednak problem leży po stronie przeciwwagi?

Edytowane 7 Października 2022 przez Kris_95
