Schemat podłączenia włącznika świateł mf255

[włodek]

Cześć,

Potrzebuję bardzo pilnie schematu podłączenia włącznika świateł do MF255 lub ursus 3512. Włącznik wygląda dokładnie jak ten z załącznika. Znalazłem schemat gdzie styki są oznaczone numerkami 30, 49, 58 ... Na moim włączniku są oznaczenia 1, 2, 3, 4 ... Znalazłem też tu na forum jaki kabelek do którego numeru podpiąć ale kolory kabli mi nic nie mówią bo ktoś je pozamieniał dlatego potrzebuję konkretnej informacji gdzie jakieś światła, gdzie + po stacyjce, gdzie stały plus itd. Bardzo proszę o pomoc.

[Gość]

Ten temat czytałeś ?



[włodek]

Czytałem ale mało pomocny. Tam są opisane złącza od 1 do 6 a ja mam włącznik 5 stykowy. Dwa tam masz kolory które idą do którego gniazda a u mnie kolory są inne bo ktoś tak zrobił instalację. Wiem że niżej są opisane te styki co do którego ma być podłączone ale w dalszym ciągu dotyczą innego włącznika niż ten który mam ja bo u mnie jest 5 pinów nie 6 i nie ma w tym włączniku kierunkowskazów.

[traktorserwisolx]

Witam ! Opisuję podłączenie przełącznika świateł MF : 1=30 + po stacyjce , 2=57/58 światła postojowe , 3= 56/b światła mijania , 4= 56/a światła drogowe , 49 na środku przełącznika sygnał dźwiękowy . Życzę powodzenia bo musi być dobrze . 🇬🇧🌾

[włodek]

15 godzin temu, traktorserwisolx napisał:

Witam ! Opisuję podłączenie przełącznika świateł MF : 1=30 + po stacyjce , 2=57/58 światła postojowe , 3= 56/b światła mijania , 4= 56/a światła drogowe , 49 na środku przełącznika sygnał dźwiękowy . Życzę powodzenia bo musi być dobrze . 🇬🇧🌾

Dokładnie o to chodziło. podłączyłem, wszystko działa pięknie. U mnie niestety ktoś tam pomajstrował i nie szło dość co jest czym. Kable do świateł zamiast od bezpieczników wychodziły z innego miejsca. Ale porobiłem porządek i jest ok.

[Ubnt013]

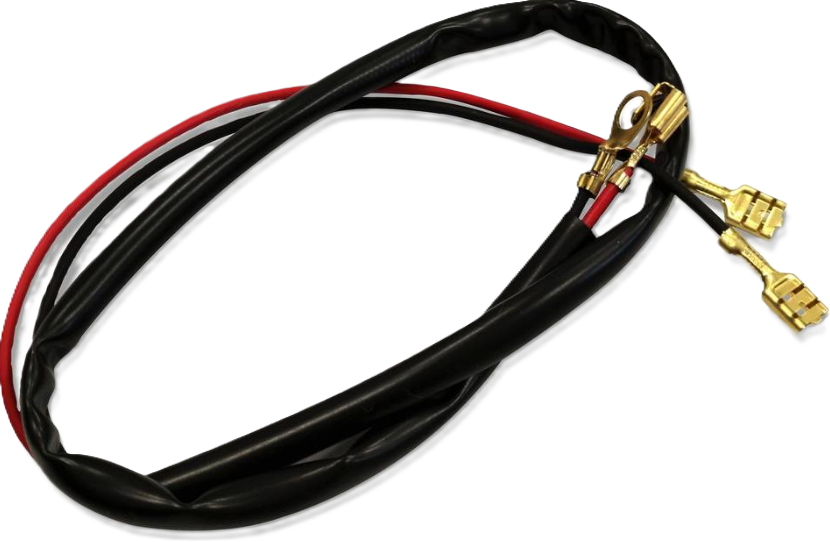

Cześć, borykam się z założeniem nowej instalacji do mf 255, został mi przewód nie mam pojęcia gdzie on idzie, jeśli ktos się orientuje proszę o info
