dawid2009    0

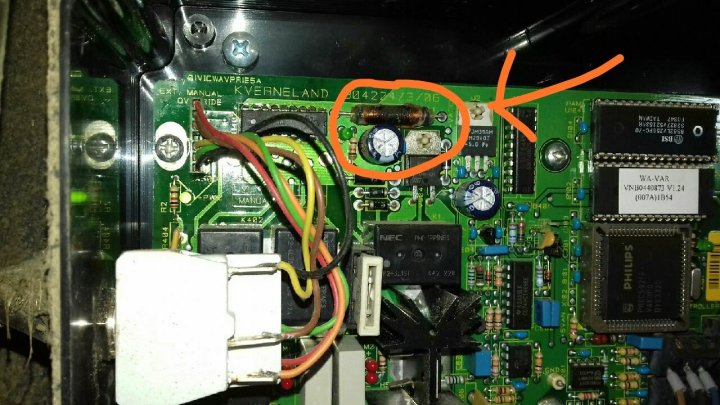

Witam, zwracam się o pomoc do posiadaczy pras Vicon i pochodnych ze sterownikiem Autoform 🙂 Muszę wymienić cewkę która się przegrzała, jednak uszkodzenie niestety uniemożliwia jej identyfikację. Chodzi o cewkę która widać na załączonym zdjęciu. Sterownik znajduje się w skrzynce pod pokrywą boczna prasy, dochodzą do niej wszystkie przewody. Jeśli znalazłby się ktoś kto może mi pomóc będę wdzięczny.


Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

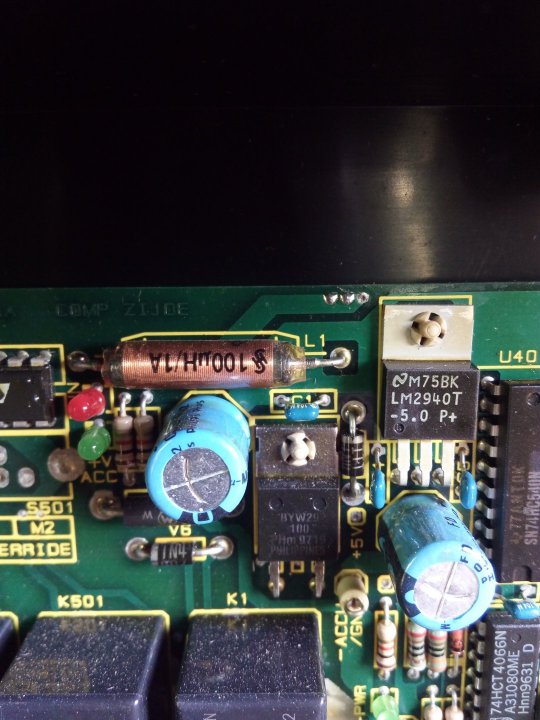

Witam Wygląda na to że ta cewka jest częścią zasilacza dlatego trzeba sprawdzić ja do tej części układu dochodzi zasilanie +12V, sprawdzić diodę BYW29200  , diody zaznaczone w kółku niebieskim, i transil (rodzaj diody) w kółko zielonym odlutowując jeden koniec elementu czy czasem nie ma zwarcia.

Trzeba też wykręcić całą płytę bo coś czuje że na drugiej stronie laminatu będą inne elementy.







Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dawid2009    0
7 godzin temu, Hvelektronik napisał:

Witam Wygląda na to że ta cewka jest częścią zasilacza dlatego trzeba sprawdzić ja do tej części układu dochodzi zasilanie +12V, sprawdzić diodę BYW29200  , diody zaznaczone w kółku niebieskim, i transil (rodzaj diody) w kółko zielonym odlutowując jeden koniec elementu czy czasem nie ma zwarcia.

Trzeba też wykręcić całą płytę bo coś czuje że na drugiej stronie laminatu będą inne elementy.







To wszystko już sprawdzone kolego, została mi tylko cewka i chodzi mi właśnie o jej identyfikację... I tu prośba do posiadaczy ww prasy i takiego sterownika, żeby odczytali dane z nieuszkodzonej cewki 🙂

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Skoro tak to jestem ciekaw w jakim układzie pracuje ta cewka wstaw pobieżny schemat bloku zasilania  będzie dla potomnych.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
